Solid Edge 工程圖內設定參考零件 – 2021/05/07

7
五月
Posted by Monica
Category:
無迴響

若是希望在Solid Edge「工程圖」內，將某些零件設定為參考零件(以參照線顯示)，我們可以先在組立件環境內設定事例性質。

步驟1 步驟2 步驟3

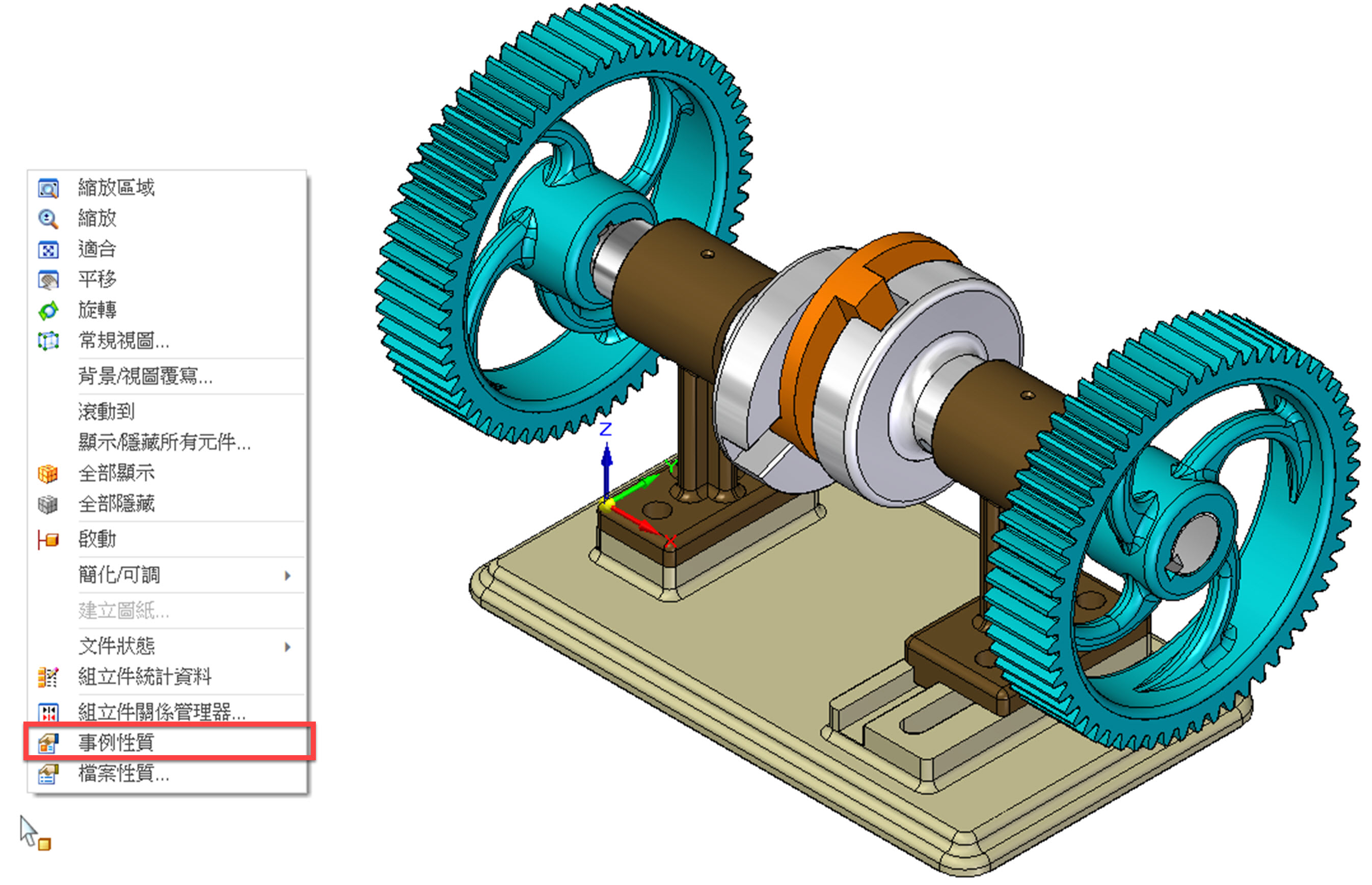

開啟組立件，在空白處按【滑鼠右鍵】 →【事例性質】

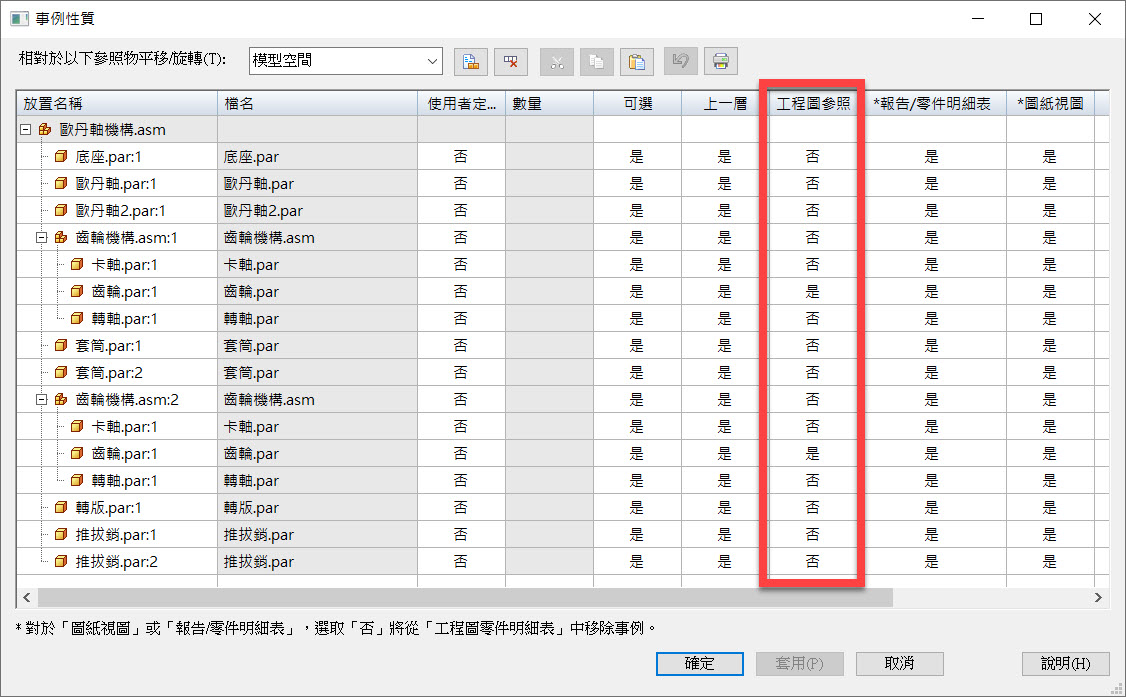

在【工程圖參照】的欄位，將欲顯示為參照線的零件改為【是】。

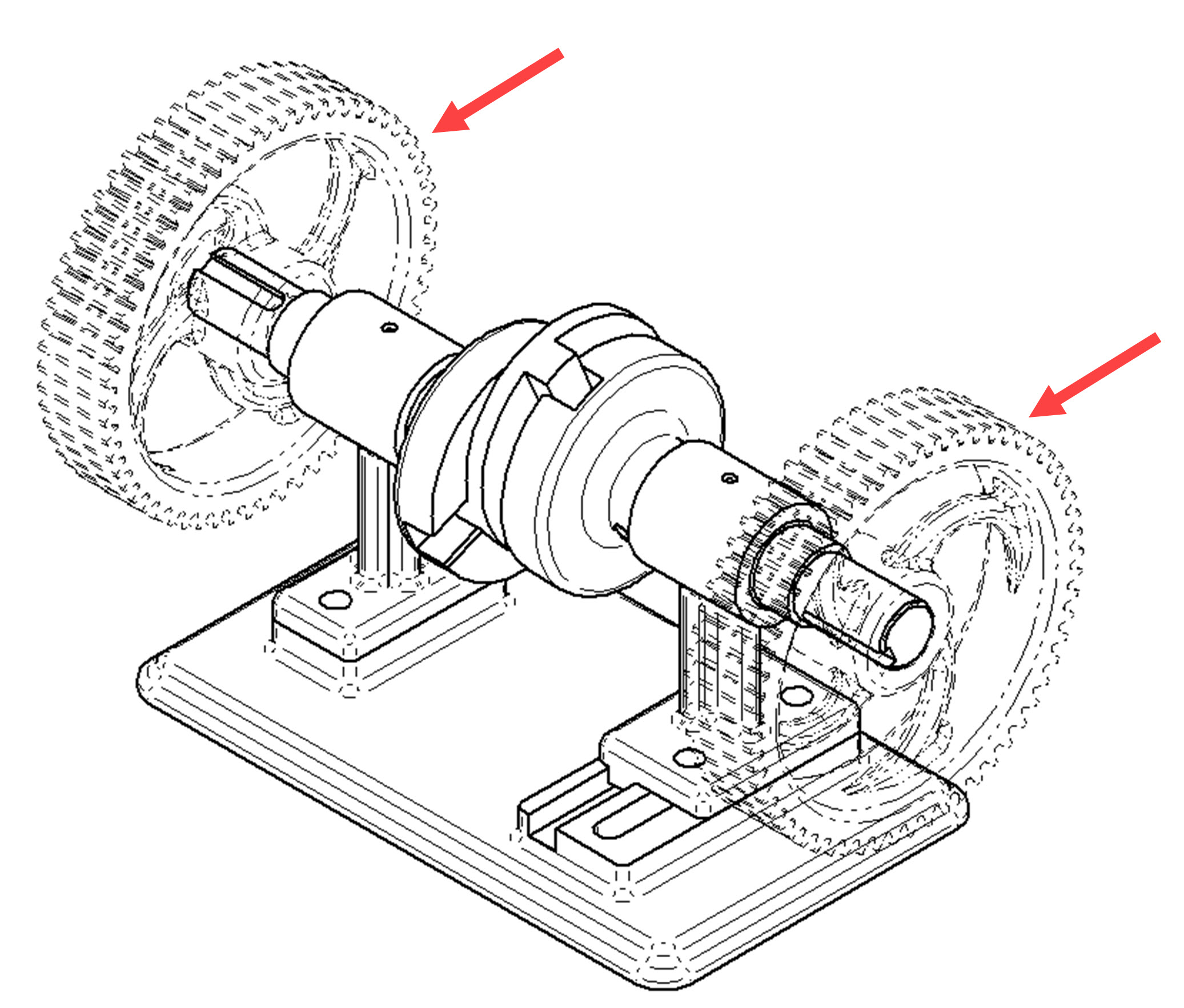

設定完成後帶入目前模型的圖紙，即可看到設定過的零件顯示為參照線。...(完成)

廖芳儀 Carrie
