Solid Edge 工程圖圖框隱藏塊標籤 – 2017/10/27

27
十月
Posted by Monica
Category:
無迴響

工程圖"背景"圖框，時常會事先建立好性質"塊標籤"，但有時帶入的零件未必需要有此項性質，因此可將"塊標籤"隱藏不顯示，不需特地將塊標籤刪除，即可隱藏「錯誤:沒有參考」此字樣在工程圖上了。

步驟1 步驟2 步驟3 步驟4 步驟5

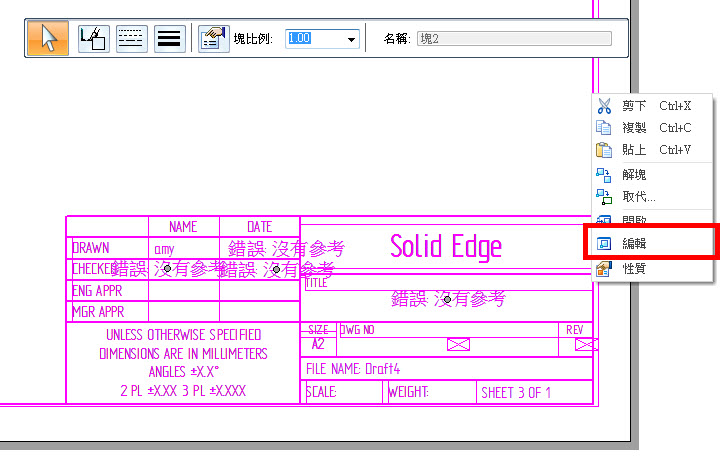

開啟背景圖框，點選到整個「塊」→按滑鼠右鍵→「編輯」。

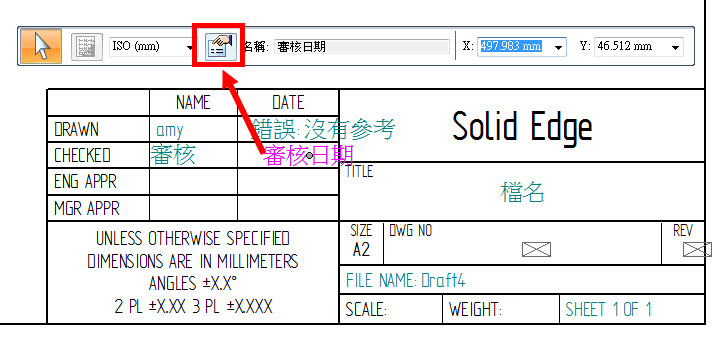

點選其一「塊標籤」→進入「性質」。

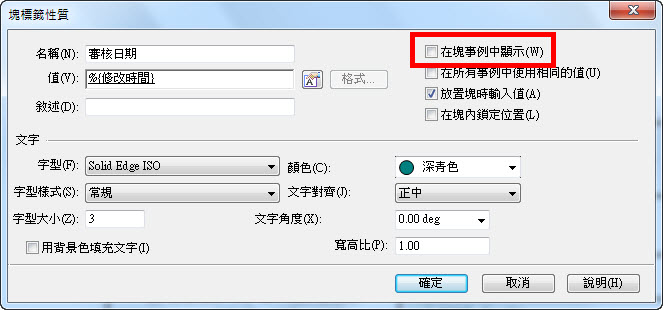

在性質視窗中，不勾選「在塊事例中顯示」。

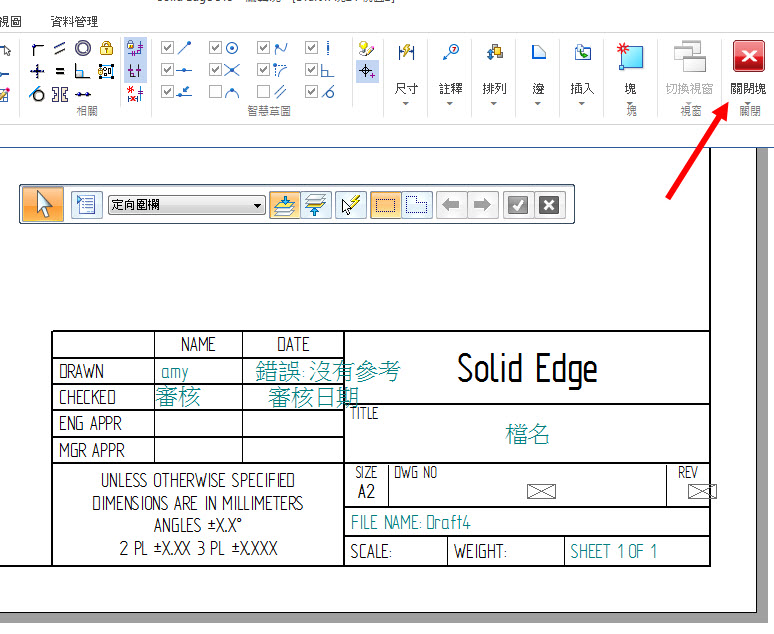

關閉塊。

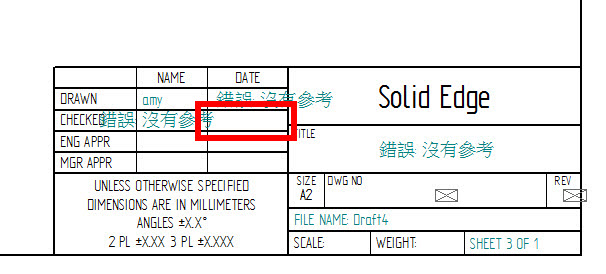

即可隱藏塊標籤。……(完)

楊淳如 Amy Yang
