Solid Edge 工程圖-零件家族表的運用 – 2016/06/04
4
六月

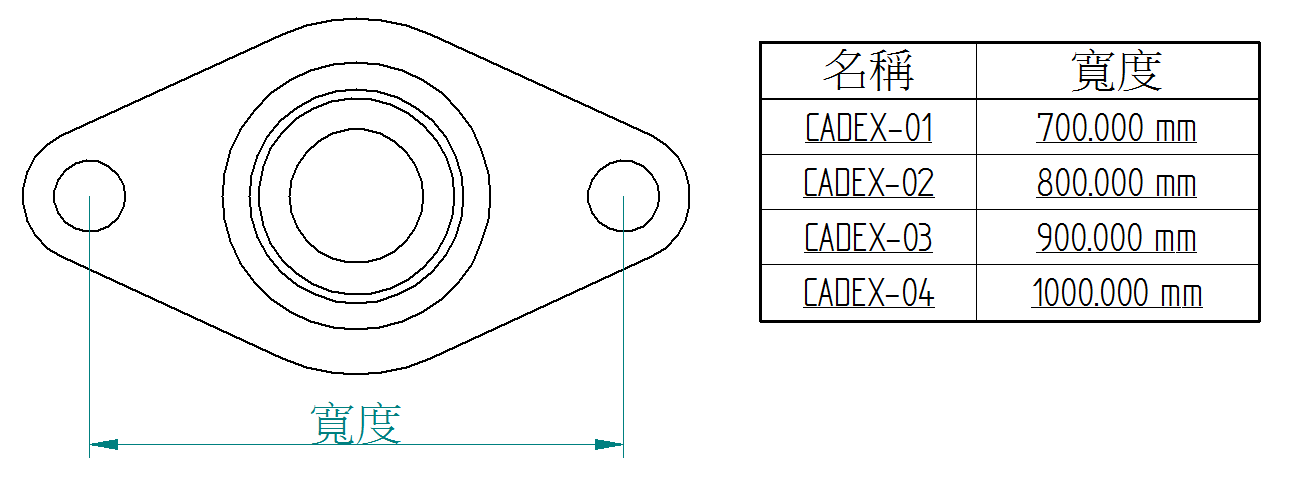

在建立工程圖，為了方便現場人員或客戶了解產品規格時，通常會如下圖這樣的標示來建立所擁有的規格，讓使用者可以依照自己需要的規格代入尺寸；同時對於設計者而言，也可以藉由零件家族快速建立相似的零件。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

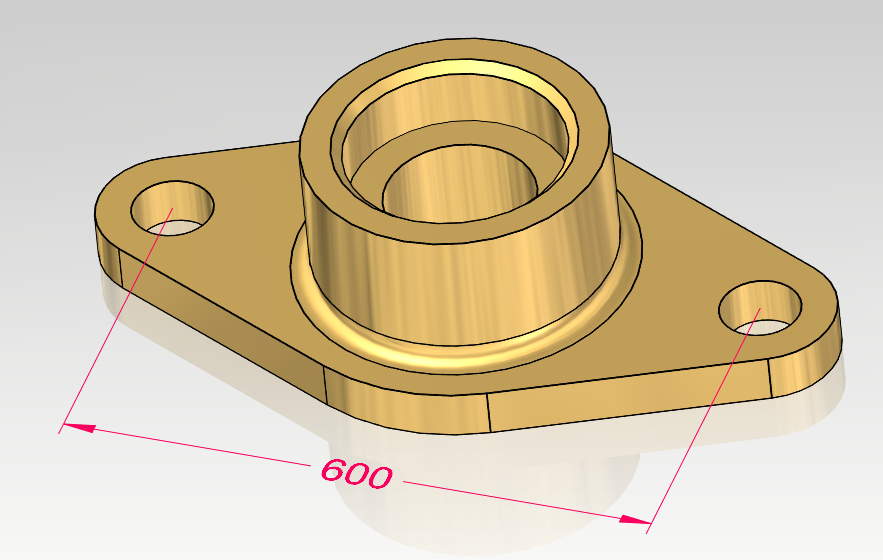

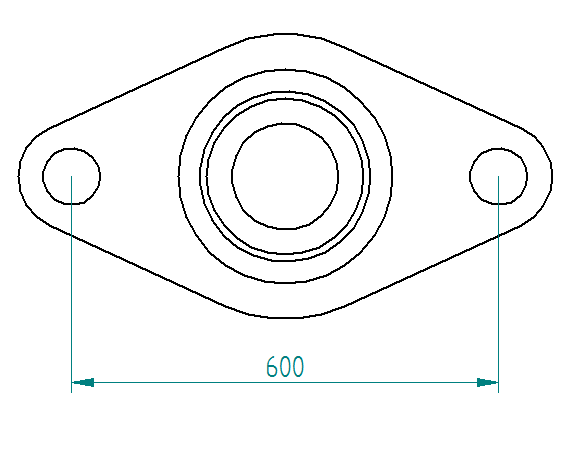

先繪製好所需的零件，並且確認在工程圖中要標示的尺寸是否有標註。
先繪製好所需的零件，並且確認在工程圖中要標示的尺寸是否有標註。

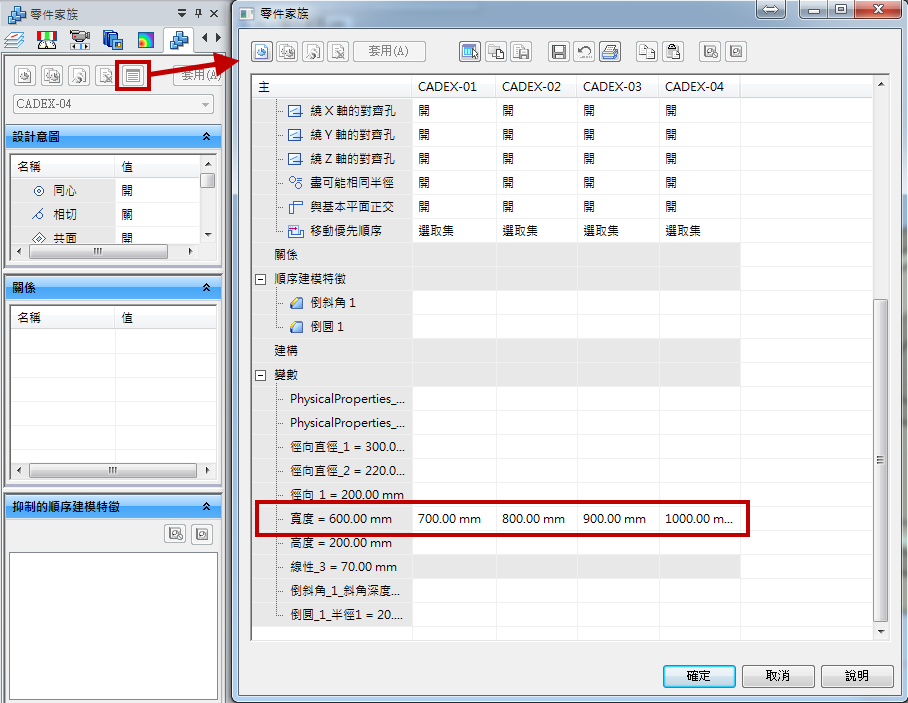

使用零件家族指令，在編輯表中建立出所需要的零件規格及尺寸，並且儲存表資料。
將零件拋轉至工程圖當中，並且標註好需要顯示的尺寸。

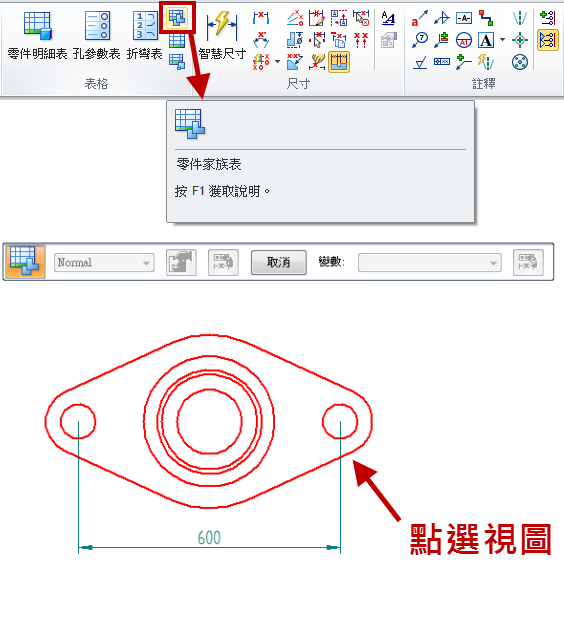

接著可以使用零件家族表建立表格，點選視圖以建立表格。

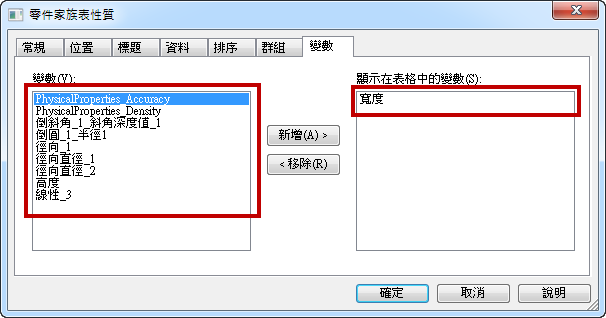

在表格建立時，Solid Edge會優先列出零件家族當中有更改的尺寸，使用者也可以再依自己的需求，藉由新增指令將其他的尺寸帶入表格當中。

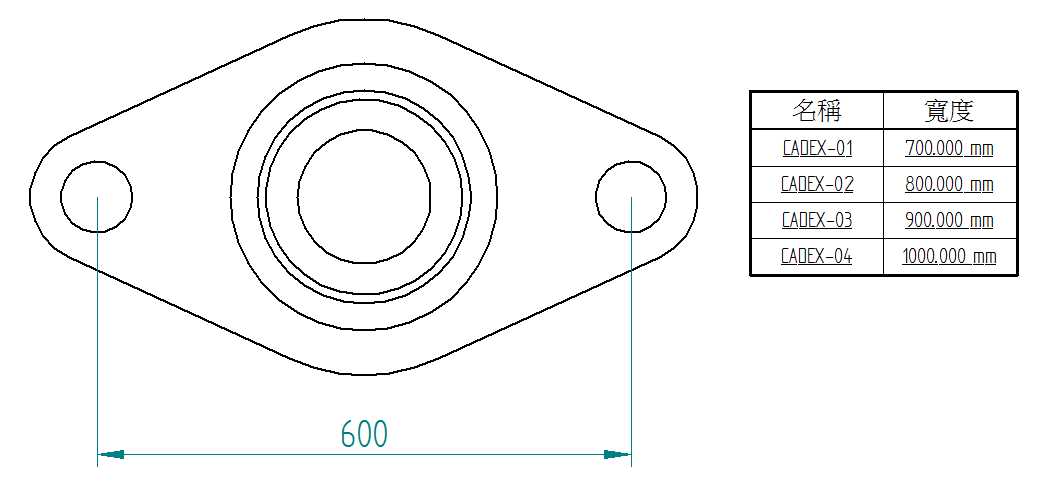

這樣即可建立出需要的表格中。

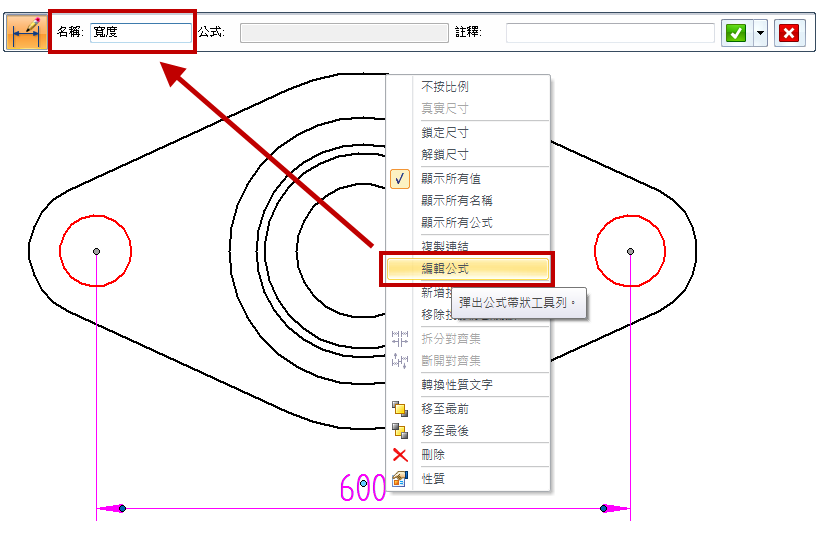

標註的尺寸並未依照使用者的需求以名稱顯示，因此可以點選尺寸之後，點擊滑鼠右鍵，藉由「編輯公式」的指令，修改尺寸的名稱為「寬度」。

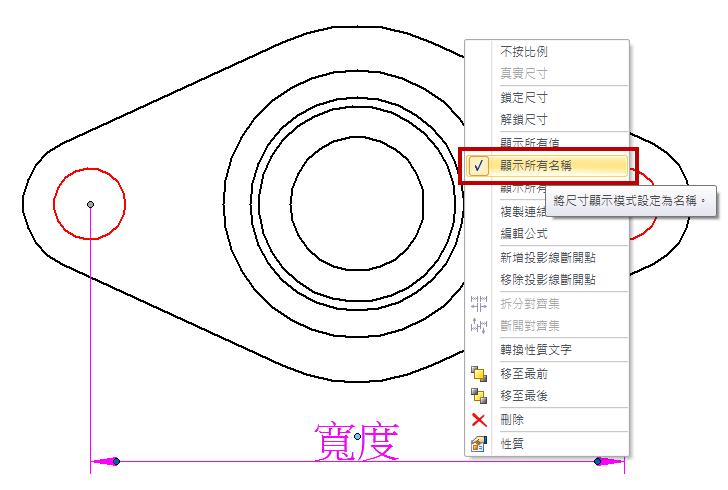

修改完名稱之後，可以點選尺寸，點擊滑鼠右鍵，切換為「顯示所有名稱」即可完成這樣的規格顯示。…(完)。
林彥錡 Kevin Lin
