Solid Edge-按表建立陣列 – 2015/11/06
6
十一月
在設計的時候，經常遇到同一平面上的相同特徵，好像可以用陣列一次完成，但是有些特徵卻呈現非規則性的排列， 因此，Solid Edge ST8新增了一項非常好用的功能－「按表建立陣列」，我們可以利用「表格」的方式來將這些非規則性的特徵，以陣列一次完成。
步驟1 步驟2 步驟3 步驟4 步驟5

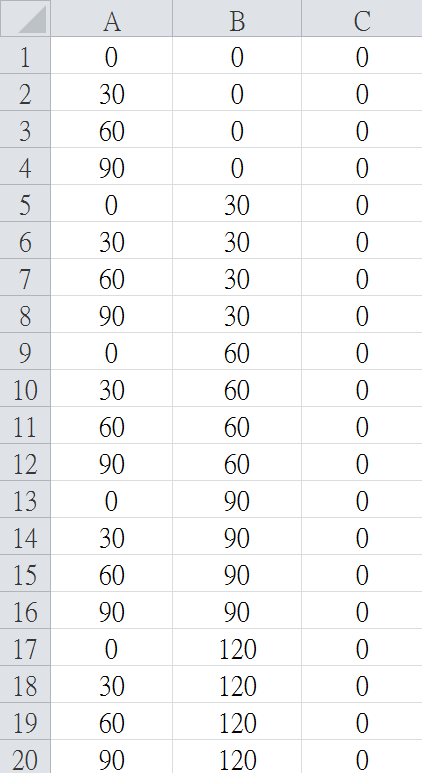

首先，先在Excel建立出一個陣列用的座標，A欄位代表的是「X軸」向的座標，B欄位代表的是「Y軸」向座標，C欄位代表的是特徵旋轉「角度」，將我們需要作出的陣列座標輸入進去，如已經知道旋轉角度，也可以先輸入進去。
※ 註記:第1列開始就必須是座標，不能包含其他文字或空格，如須註記，請註記在最下面。
※ 註記:第1列開始就必須是座標，不能包含其他文字或空格，如須註記，請註記在最下面。

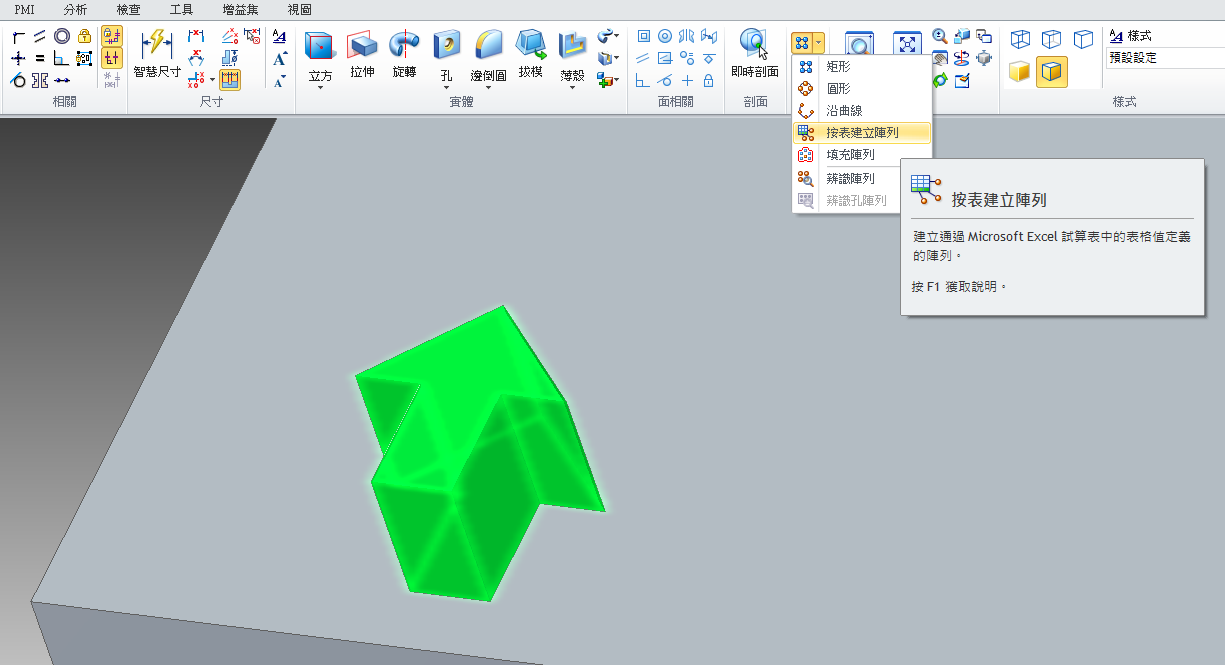

接著選取Solid Edge當中的零件特徵，並且使用「按表建立陣列」的功能。
然後按照功能列上的順序來做，首先先點選「座標系」，讓Solid Edge知道X、Y軸向分別是哪個方向，並且匯入我們剛剛建立的Excel檔案，此時就會做出陣列了。

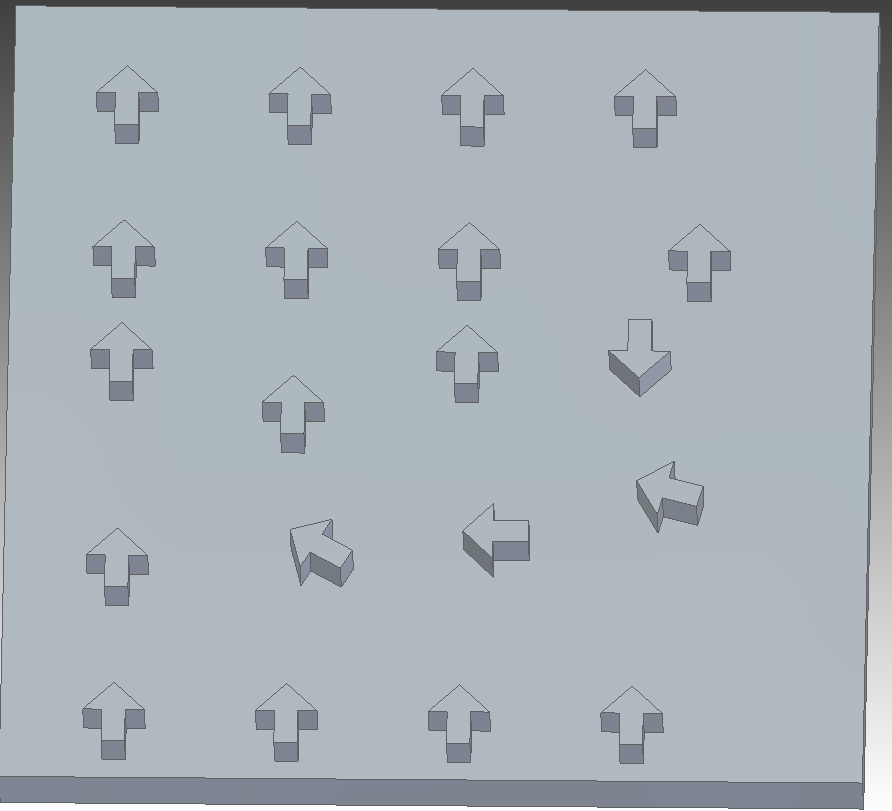

這樣就完成了陣列，但可能剛剛Excel中的座標還需要再調整，或者之後進行設變修改，我們都可以先將「參照點」更改成選定的「關鍵點」，也就是自己可以定義陣列的「基準參考點」。

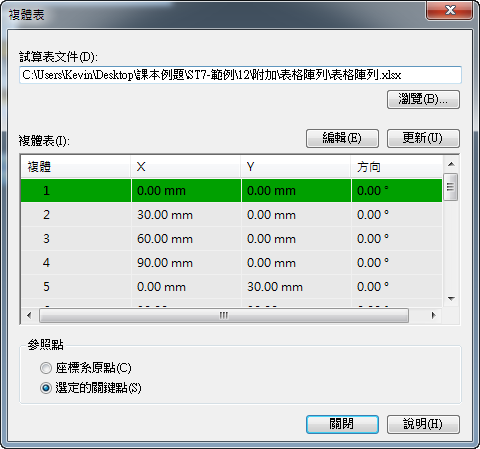

並且可以點選編輯，進入Excel環境去修改Excel檔中的座標位置及角度，修改完之後記得儲存檔案，回到Solid Edge按下「更新」即可修改完成。…(完)
林彥錡 Kevin Lin
