Solid Edge 框架端部加上封蓋 – 2021/04/09

Posted by Monica
Category:

在框架設計時,可能會需要在“端部"加上“封蓋"做鎖固,這時即可利用Solid Edge框架設計裡的框架端部封蓋功能

步驟1 步驟2 步驟3

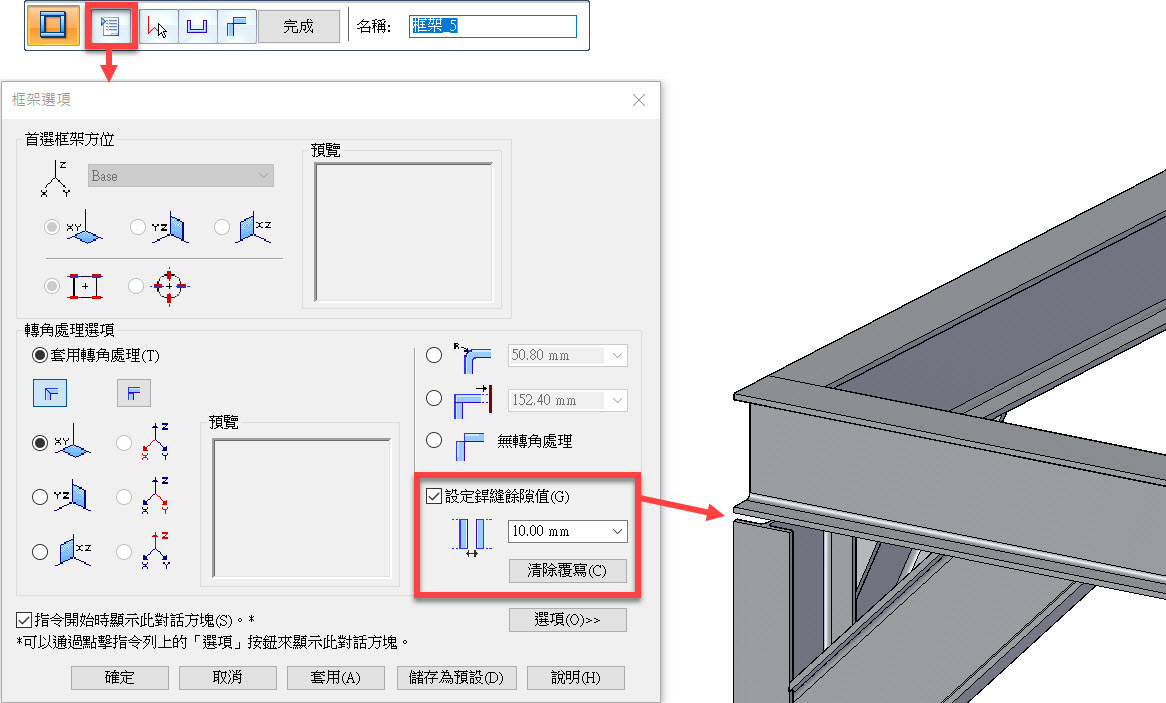

開啟框架選項,勾選【設定銲縫餘隙值】,並輸入值,確定後帶出的框架將會自動預留封蓋的位置。

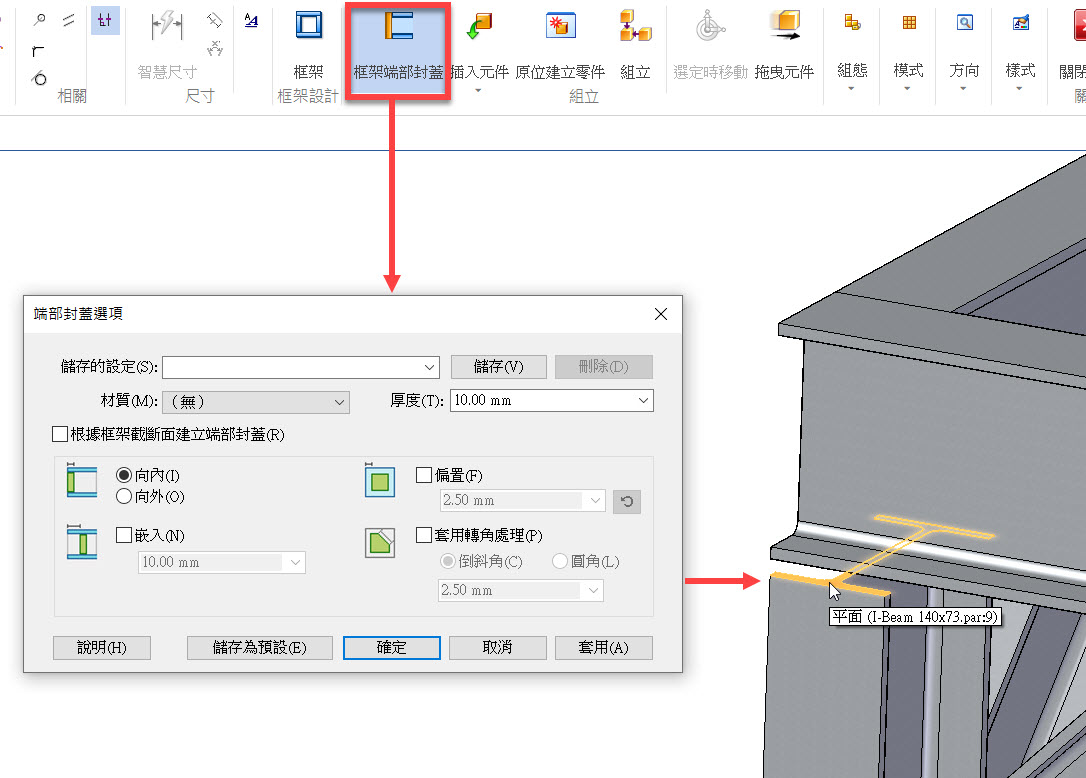

點選【框架端部封蓋】設定封蓋厚度截斷面樣式,選擇完畢後點選要加入封蓋的端面。

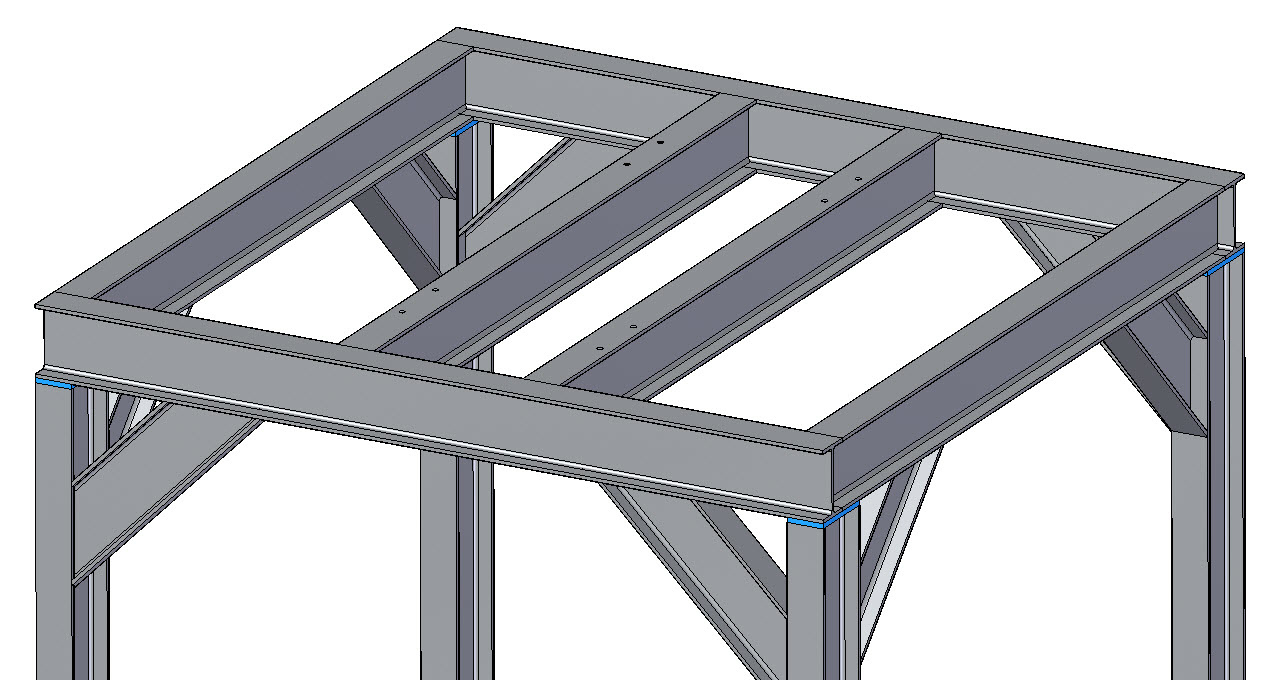

完成即可自動帶入封蓋。...(完成)

廖芳儀 Carrie
