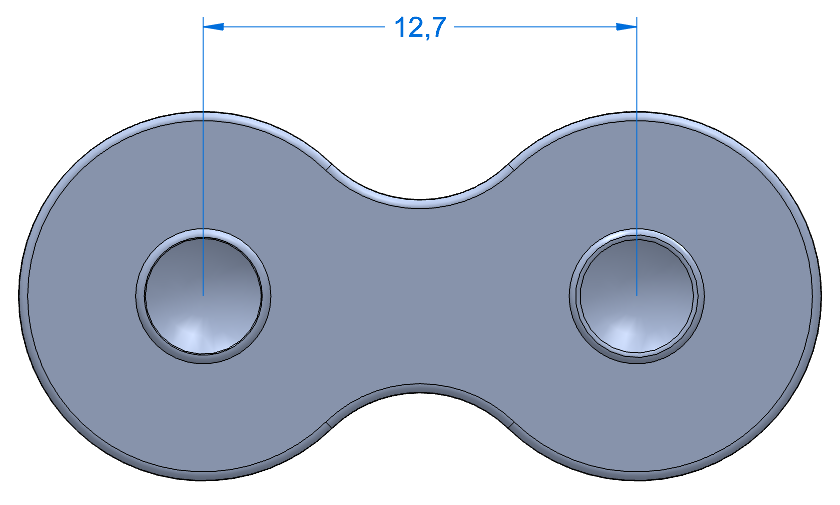

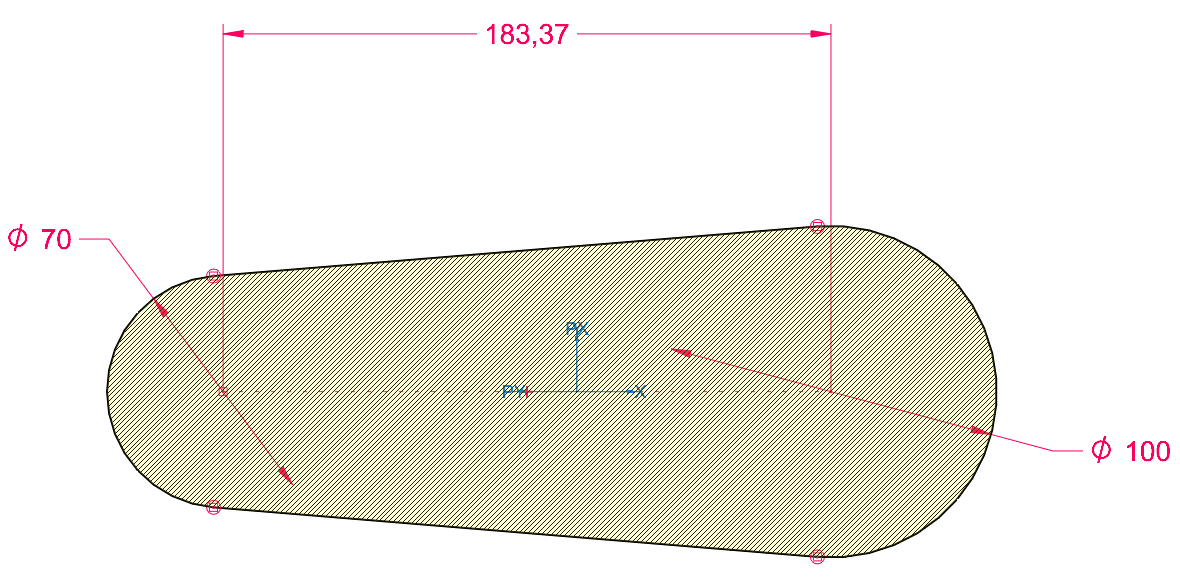

首先，此技術專欄使用節距12.7mm的鏈條為範例，使用者可藉由之前的技術專欄 「零件-目標搜尋應用_尋找周長」
得到鏈條所需的線段輪廓，如下圖

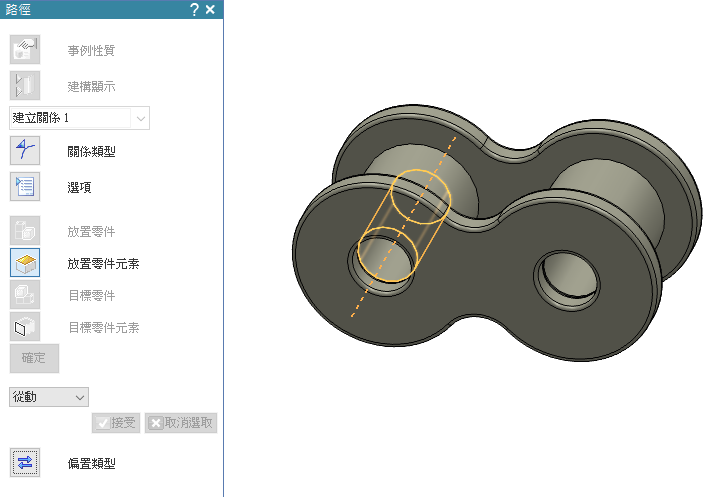

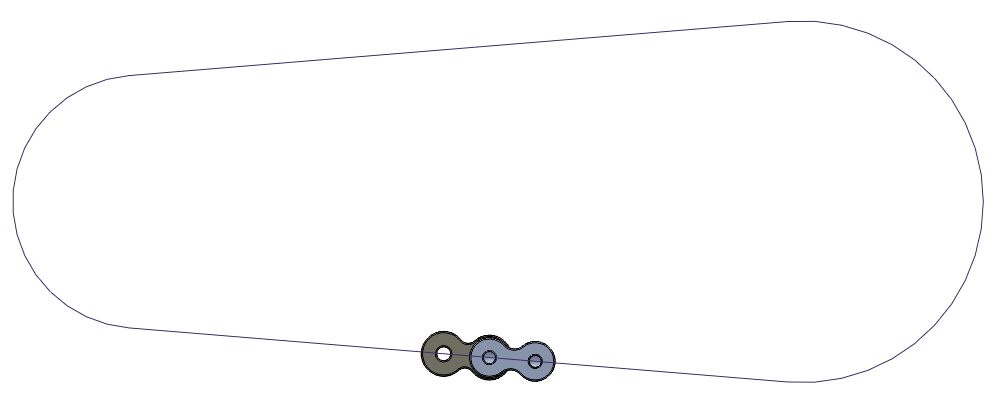

接著，使用者們可以藉由組立條件把鏈條裝配到線段輪廓上面，以此範例為例，使用者們可以藉由「路徑」把插銷的軸線組立在草圖輪廓線上面，
如下圖。

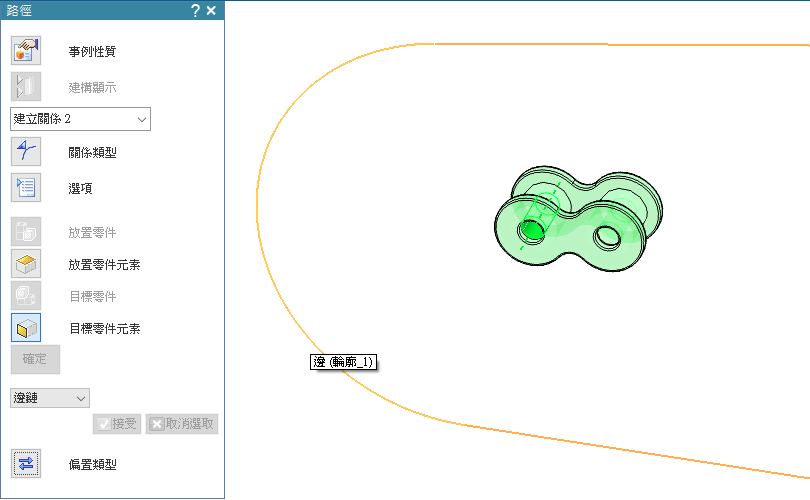

接下來，使用者們可以切換「路徑」的「偏置類型」從「浮動」改為「固定」，使用者們就可以根據設定的偏置值去擺放第一目的鏈條位置，
另外搭配的鏈條也請透過一樣的方式，把鏈條的位置進行擺放，如下圖(一)。

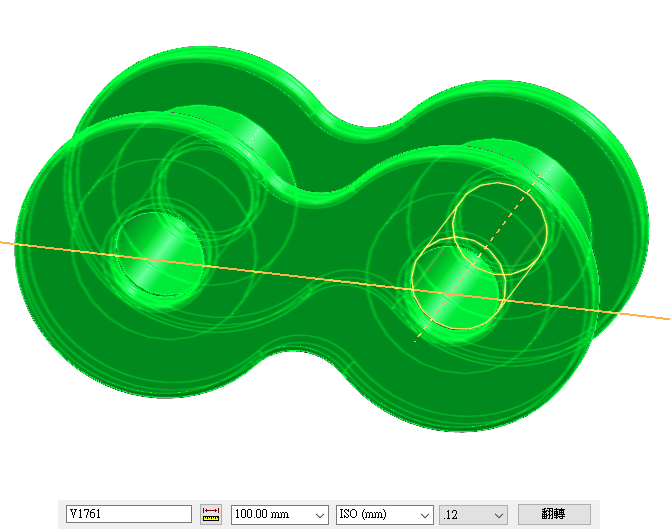

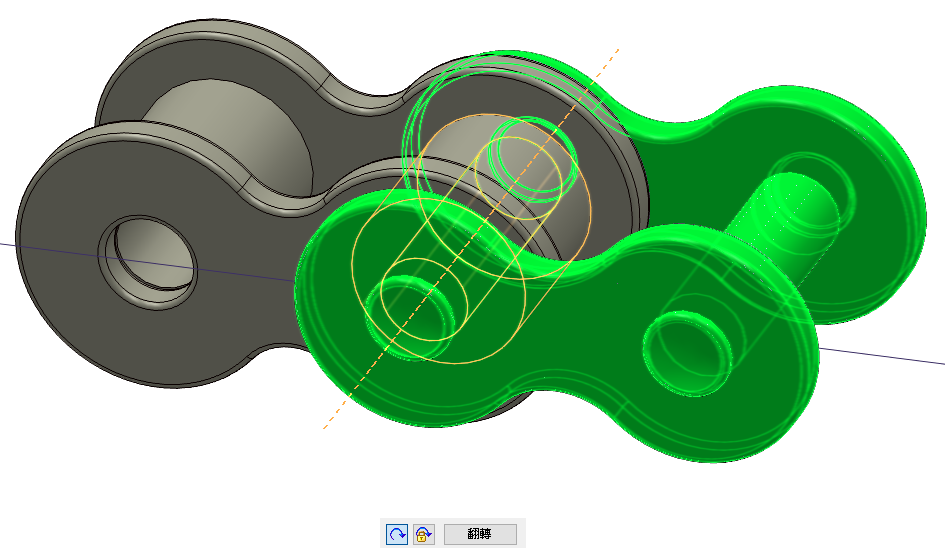

附註:若使用者們使用「軸對齊」對齊內外鏈條時，請記得「解鎖旋轉」，如下圖(二)。
圖一 圖二

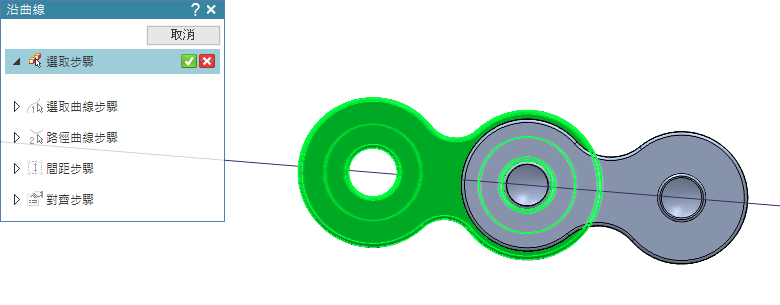

接著，使用者們就可以使用「沿曲線陣列」把對應的鏈條擺放上去，「選取步驟」請使用者們選取您其中一份鏈條，
「選取曲線步驟」請使用者們選取所需的線段輪廓，如下圖。

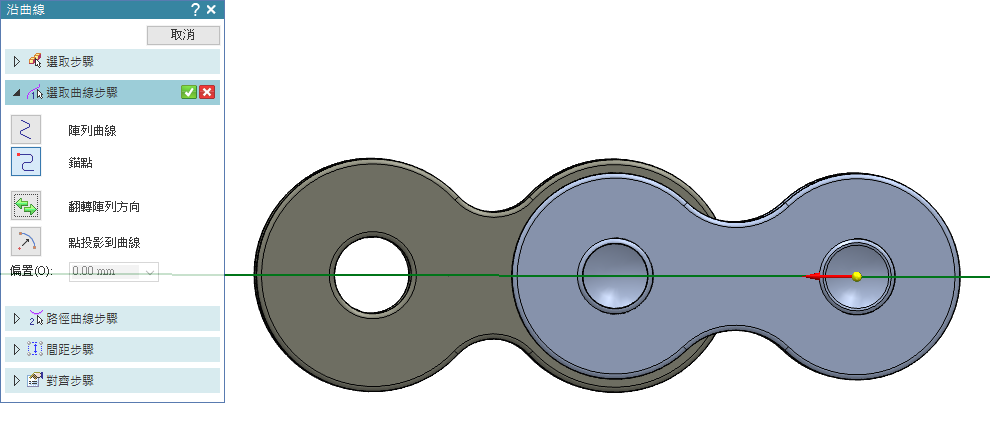

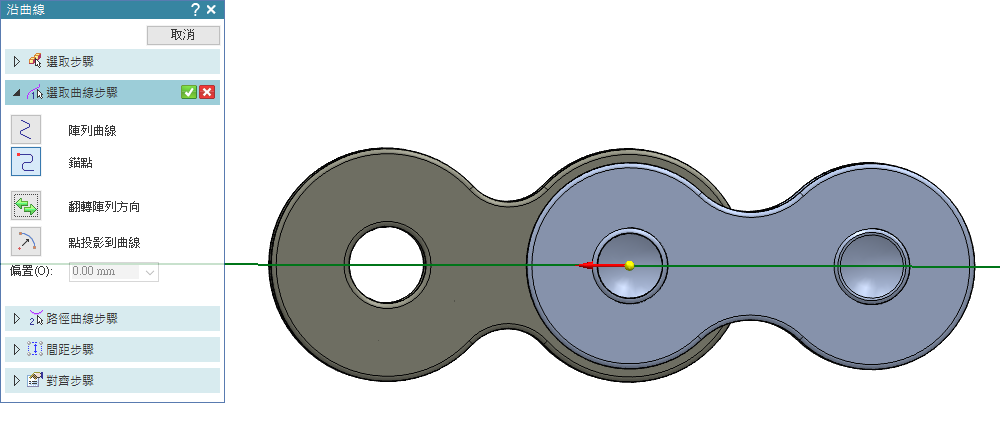

「錨點」請使用者們放置在對應的插銷位置，使用者們可以利用「點投影到曲線」這個指令，點擊您所需要的關鍵點，如下圖。

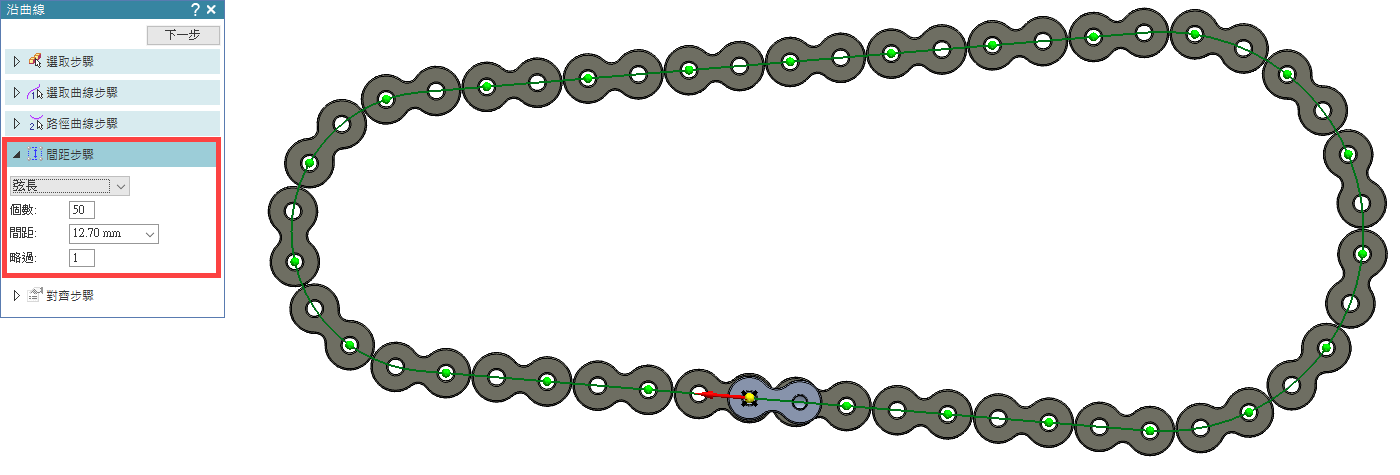

接著「間距步驟」請使用者們設定「弦長」，「個數」設定為使用者所需的目數，「間距」設定為使用者鏈條一目的節距，「略過」輸入「1」，
略過輸入「1」的目的為沿曲線陣列會幫使用者在所有目數的位置都放置一目，但鏈條有內外的部分，使用者可以透過此設定值分出內外的鏈條，
如下圖。

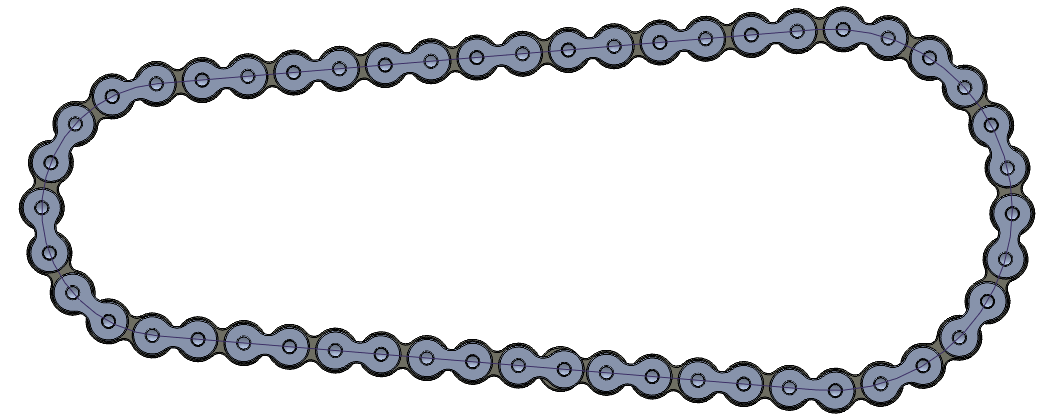

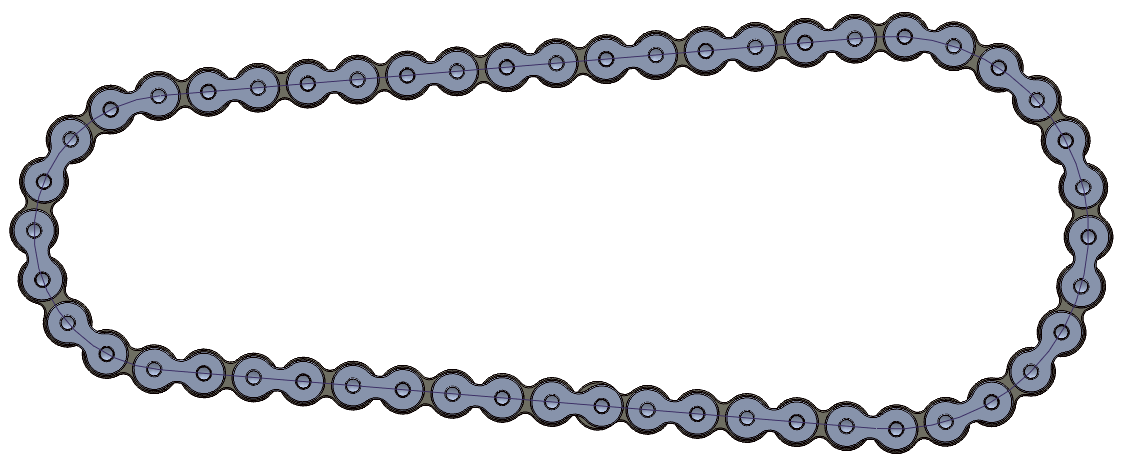

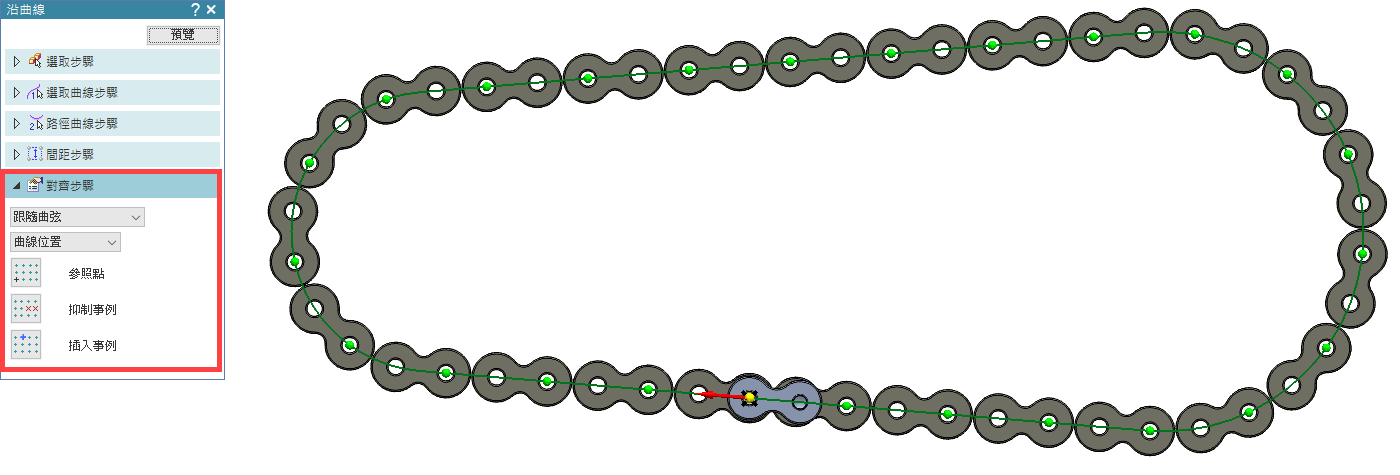

最後，「對齊步驟」請使用者設定為「跟隨曲弦」、「曲線位置」，內外鏈條各做一次沿曲線陣列，使用者們即可得到一份完整的鏈條。…(完)
