延續之前的技術專欄「管路設計接頭製作」，若使用者希望使用自行製作的縮管接頭，可參考這篇技術專欄，

且本篇技術專欄會介紹當使用者們使用不同大小的管材時，要如何把相對應的接頭放置上去，

以便使用者們在進行管路設計時能夠更加靈活應用。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

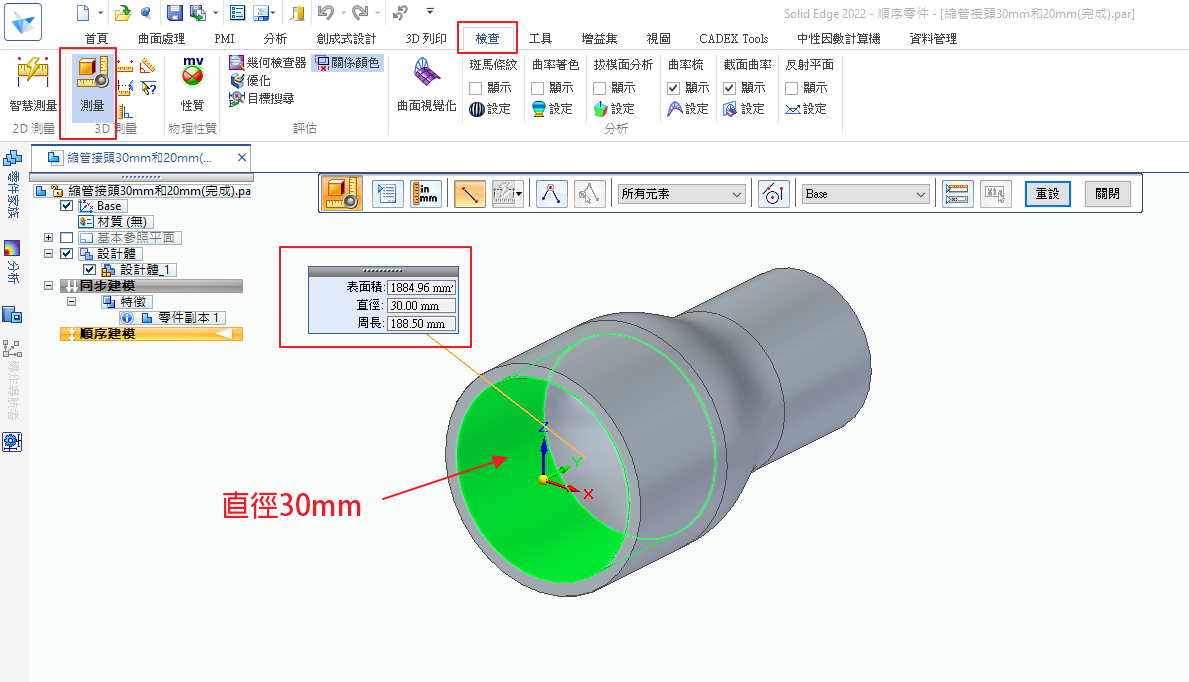

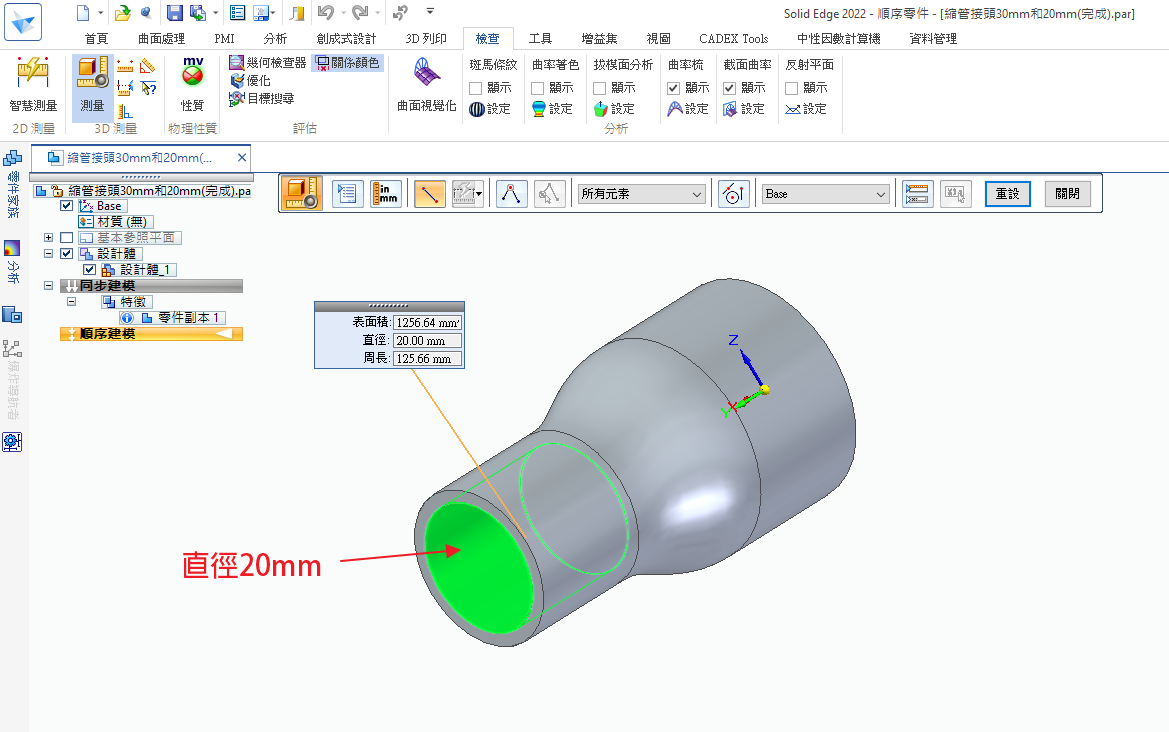

首先，繪製出使用者所需要的接頭零件，此範例為一端為直徑30mm，另一端為直徑20mm的接頭，
可用「檢查」的「量測」指令檢查。
※若端口的部分無法顯示直徑即表示端口並非正圓，會導致在後續無法建立所需的Input、Output座標。

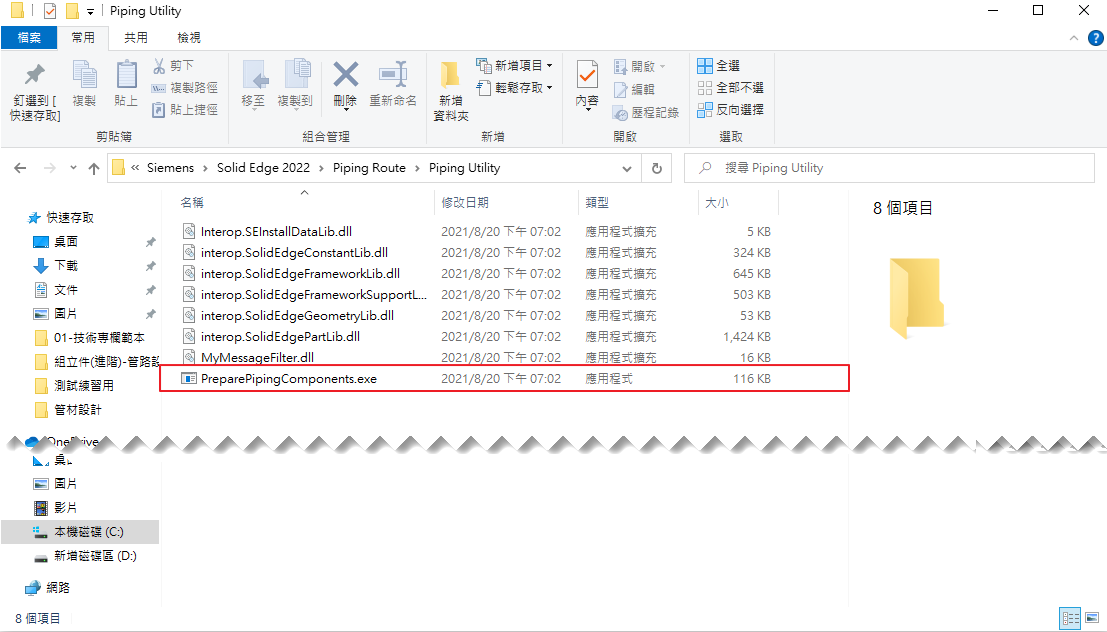

接著使用在管路設計接頭製作有提到的「PreparePipingComponents」執行程式，
該檔案位置在 C:\Program Files\Siemens\Solid Edge xxxx\Piping Route\Piping Utility，
此範例為Solid Edge 2022的版本。
※Solid Edge此時必須在開啟零件檔的狀態下才能使用，其餘狀態皆無法開啟此程式。

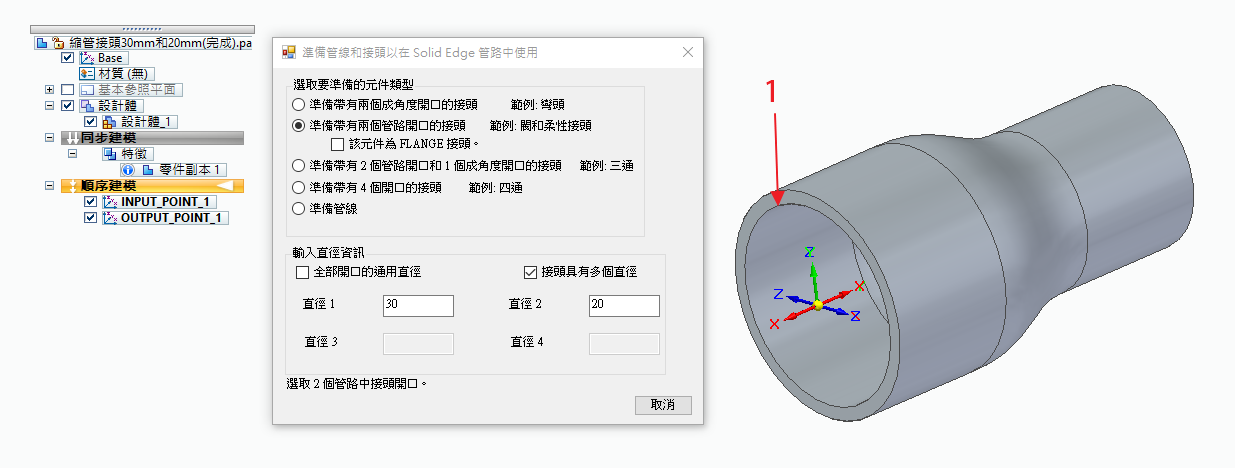

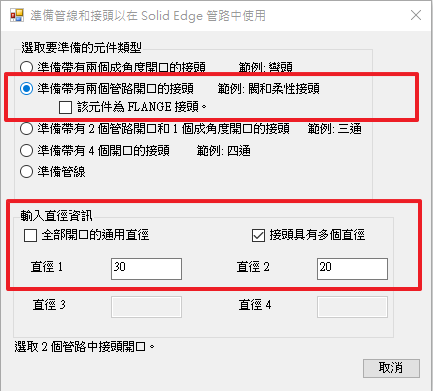

接下來會跳出一個視窗，舉凡設定彎頭，三通接頭，需要入零件庫定義時，都需要此程式作為定義使用，這時要建立接頭，
請選擇「準備帶有兩個管路開口的接頭」，並且於底下勾選「接頭具有多個直徑」，並且輸入對應的管徑。
※若該零件為法蘭接頭請勾選「該元件為FLANGE接頭」。

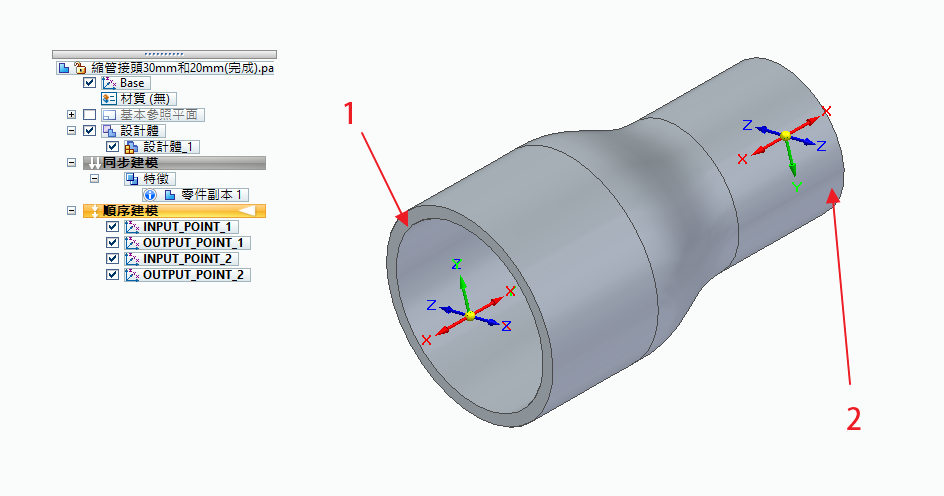

接著點選接頭內徑，定義接頭內徑的部分，先點選靠近座標的，再點另一邊。
程式會自動幫使用者增加四個座標，分別為「INPUT_POINT_1」，「OUTPUT_POINT_1」，「INPUT_POINT_2」，「OUTPUT_POINT_2」。

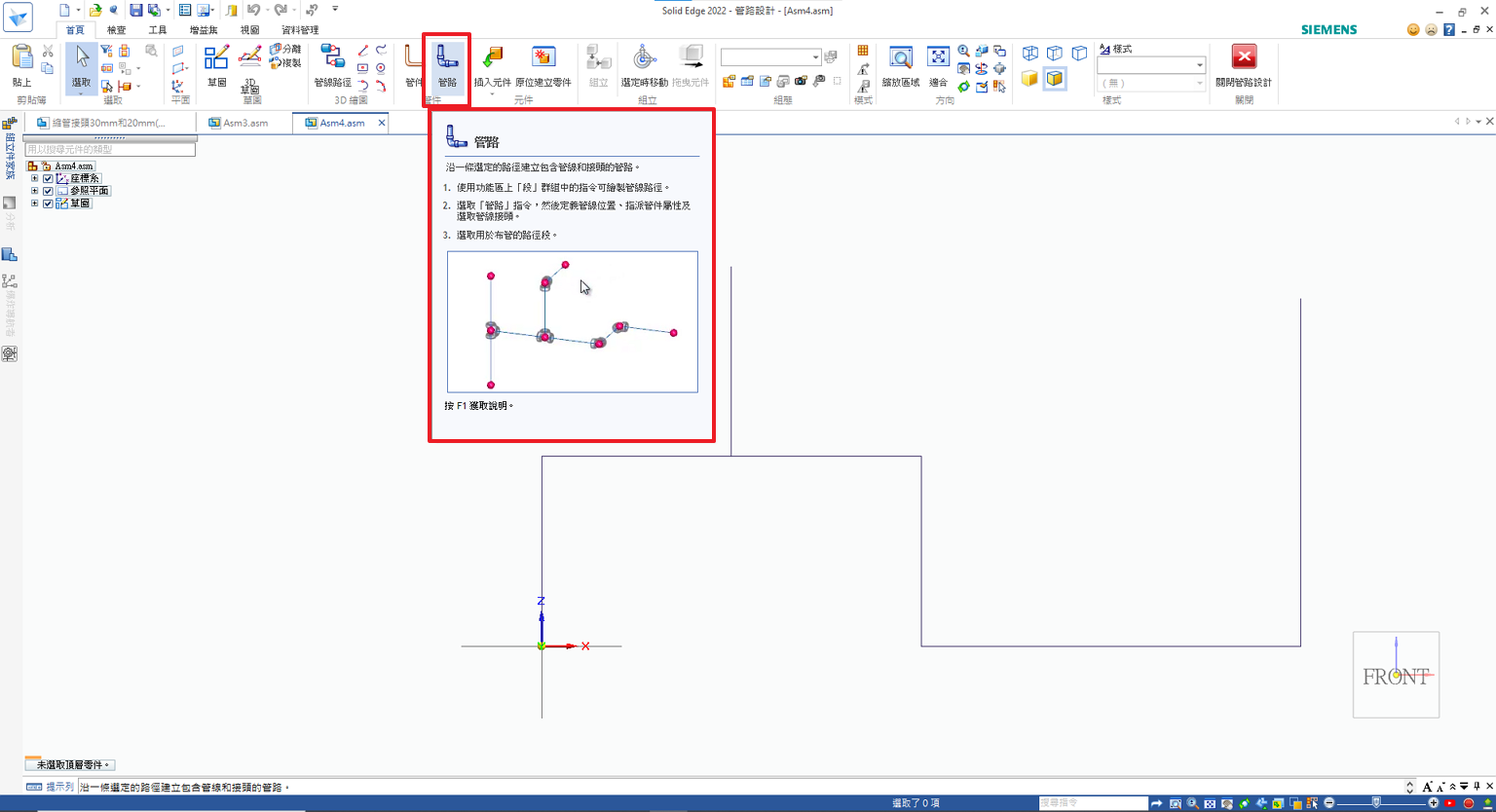

完成後，放置在所需的資料夾，檔名以可辨識設定即可，繪製所需的管路草圖，並且選擇「管路」指令進行配管。

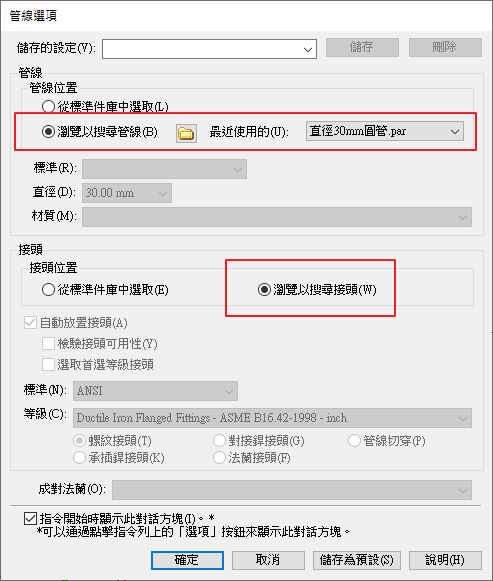

對話框出現之後，管材的部分使用管路設計管材製作此技術專欄中所自製的管材，該管材為外徑30mm的圓管，
「接頭」的部分請改成「瀏覽以搜尋接頭」，設定好後按下確定。

接下來和在管路設計接頭製作此篇技術專欄的操作一致，
第一步，「選取路徑步驟」請點選草圖線段，

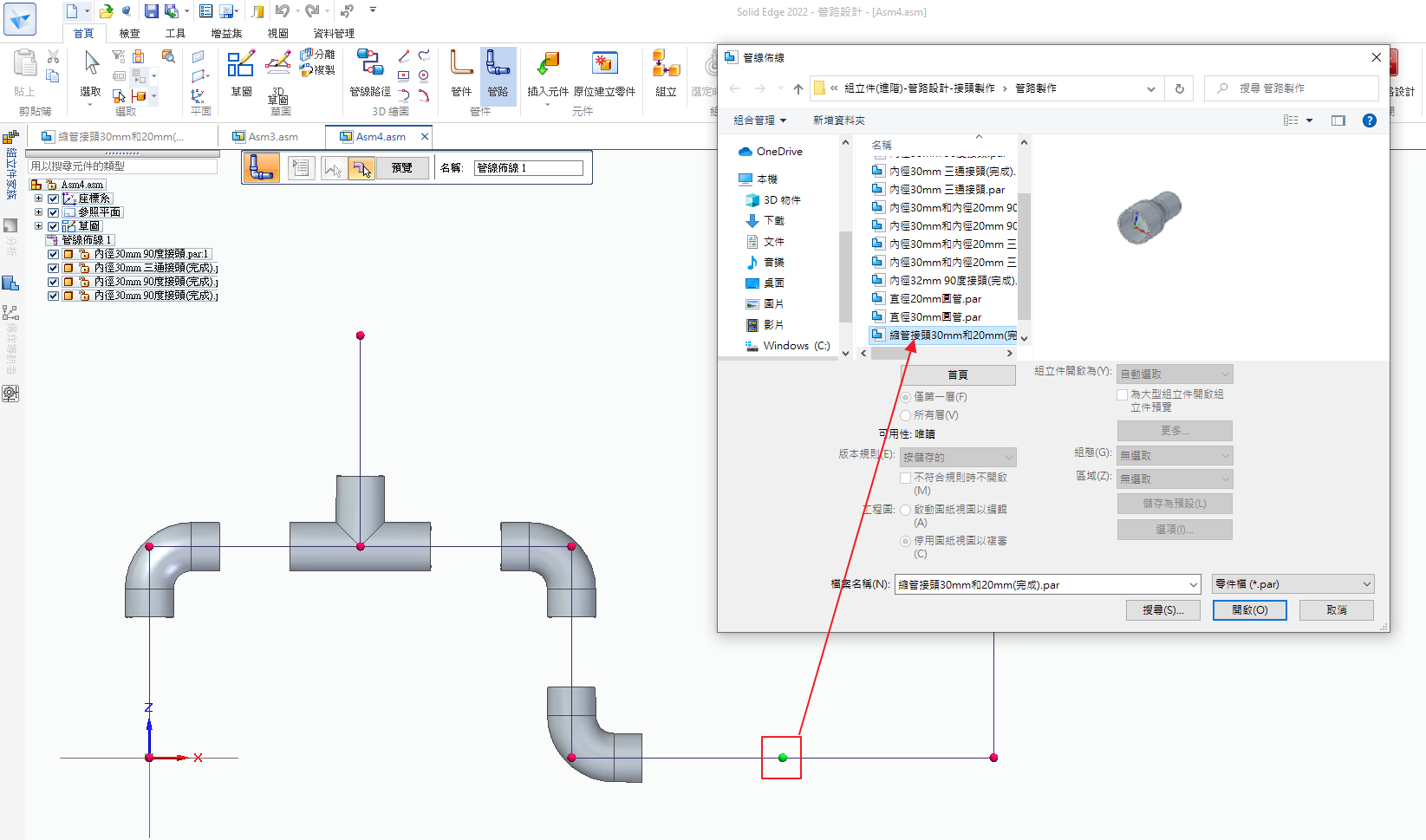

第二步，「指派接頭/屬性」點選線段焦點的紅點，會跳出選取檔案的畫面，去指派所需要的接頭，但不同的地方在於，

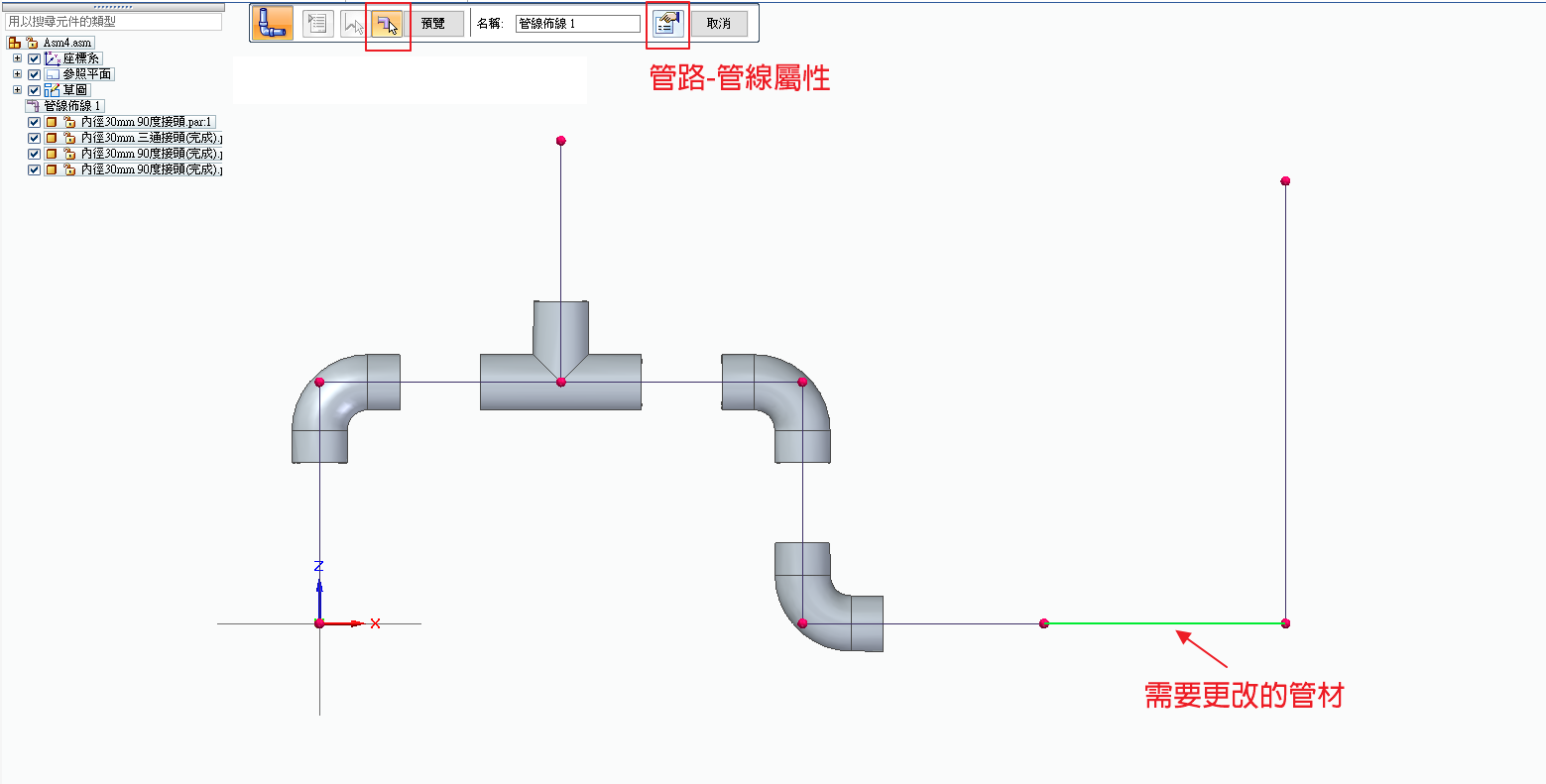

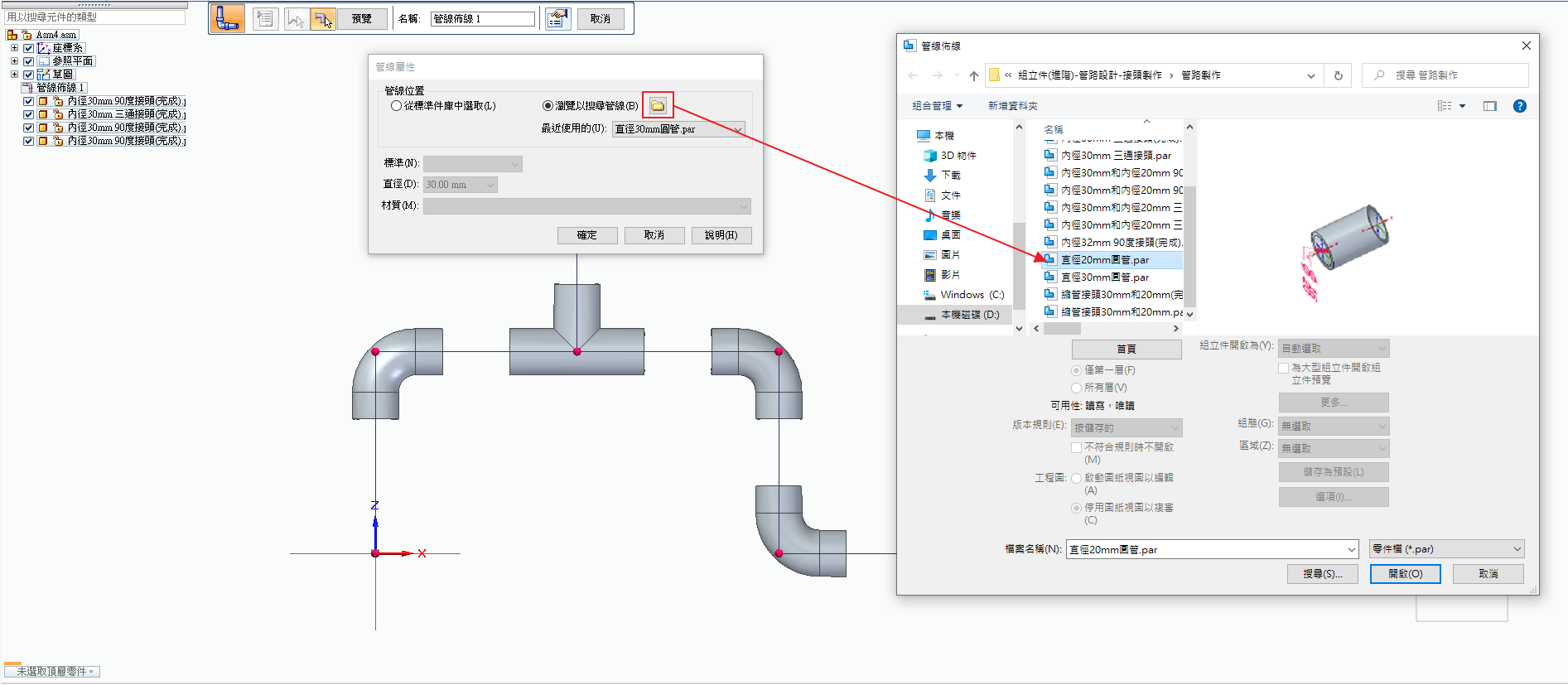

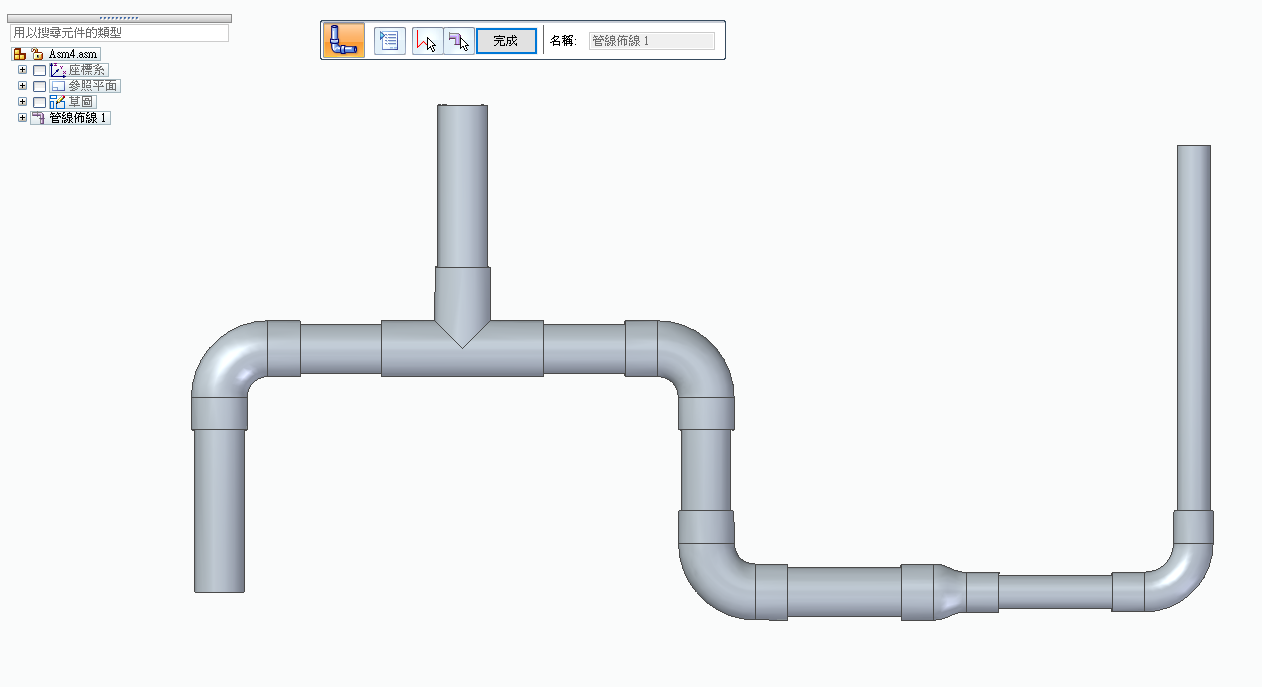

本篇技術專欄使用到的是尺寸相異的縮管接頭，因此要針對管材進行調整，點選需要修改的管材，
工具列會出現「管路-管線屬性」，進入該指令後調整成「瀏覽以搜尋管線」就可以使用自製的管材進行修改。
