Solid Edge 線性陣列(順序建模) – 2022/05/06

Posted by Monica
Category:

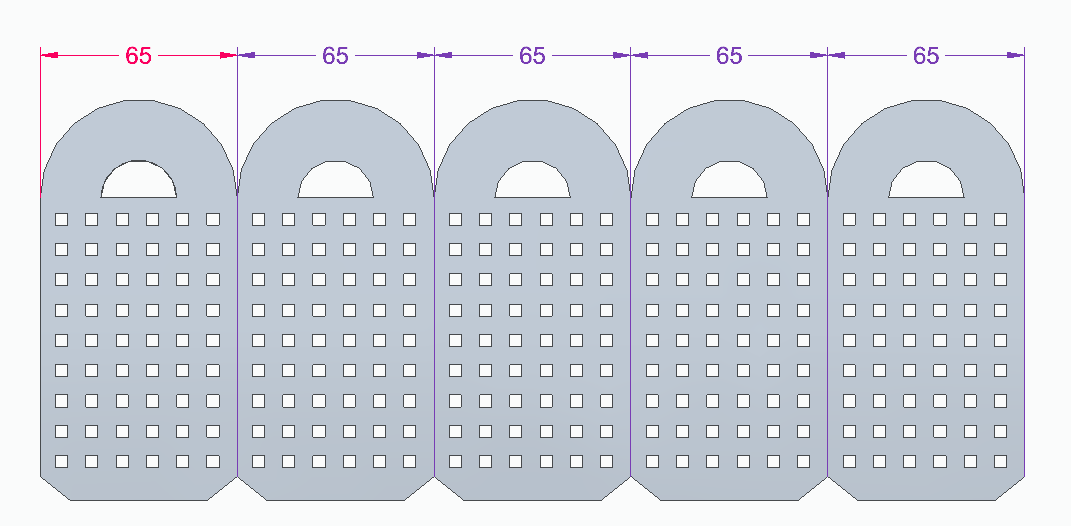

關於 陣列 同步建模 可選取幾何進行陣列, 順序建模 則是選取特徵陣列,兩者特性不同,因此在設計時,遇到 圓弧相切 (如附圖),可使用 順序建模 來完成陣列。

附圖 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

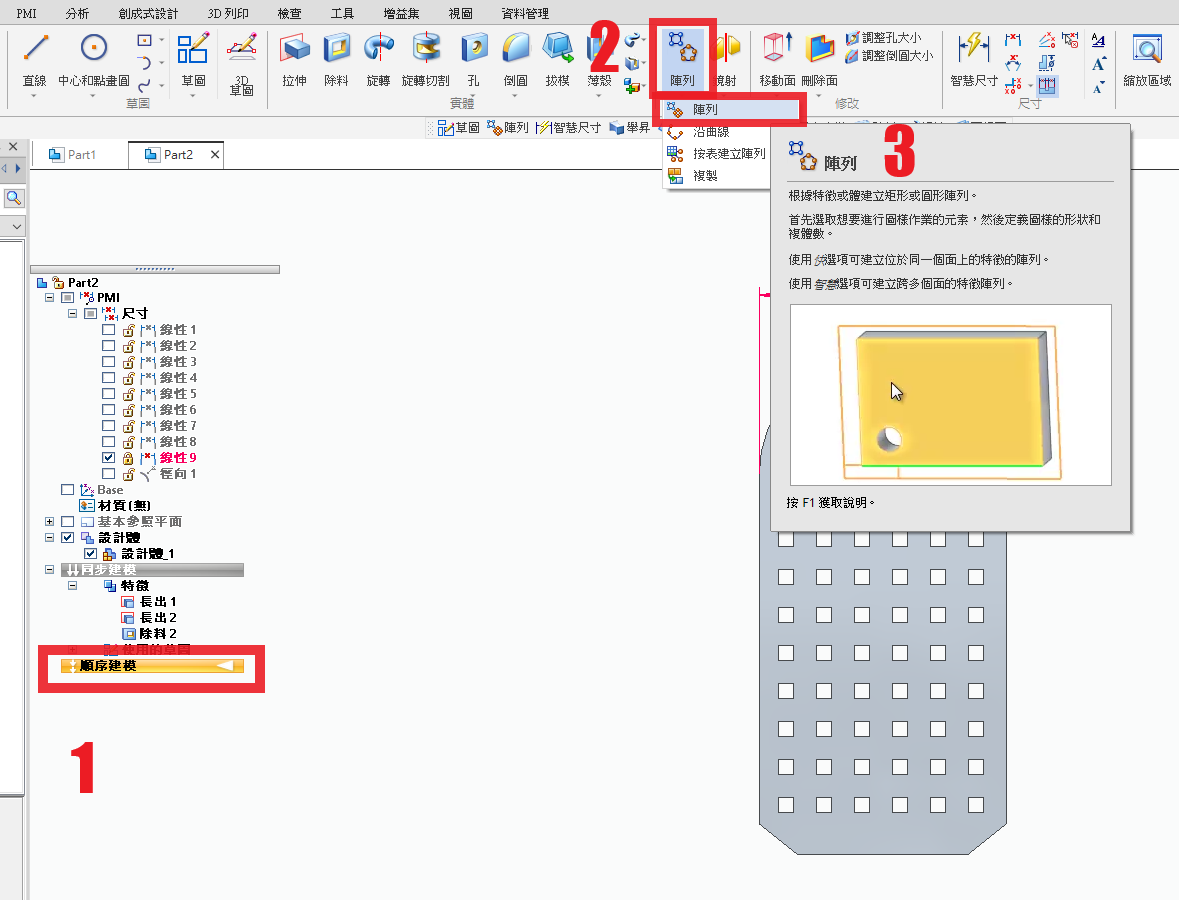

首先,進入順序建模的環境,選擇陣列指令,點選 陣列

接著選取要陣列的物件,這邊使用的方式去選取要陣列的物件。

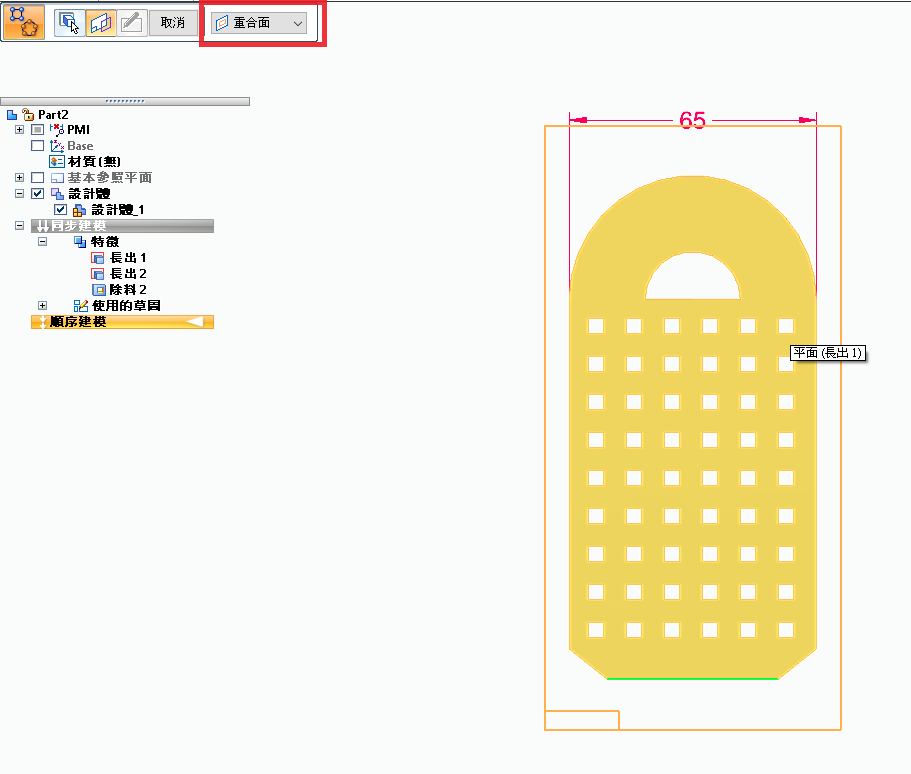

接下來選取要放置草圖的平面。

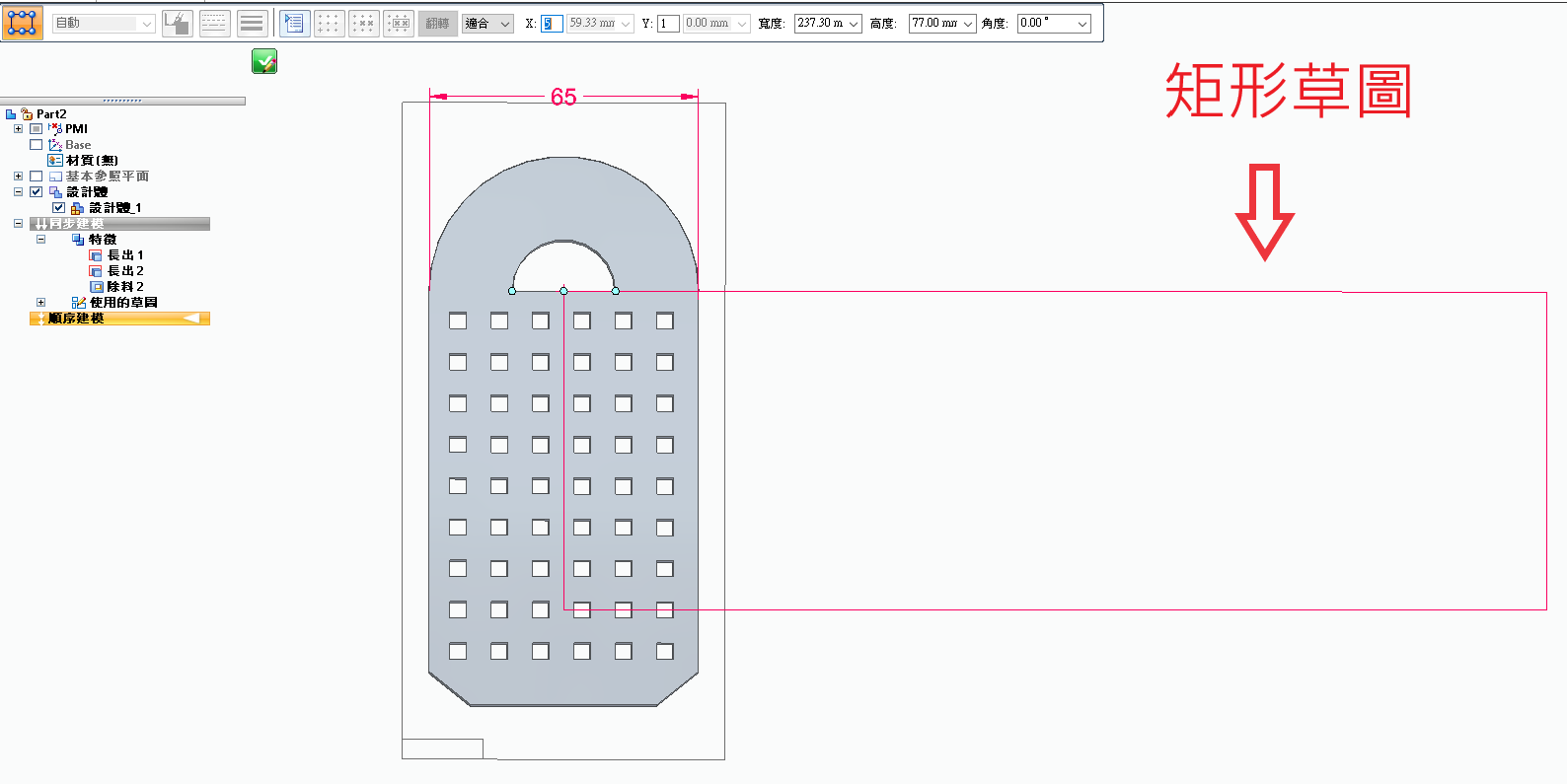

最後我們要繪製一個矩形的草圖,在此步驟工具列裡,有選擇陣列方式的選項,這邊我們要選取 固定
※ 以固定我們X.Y的間距來達到線性陣列的效果。

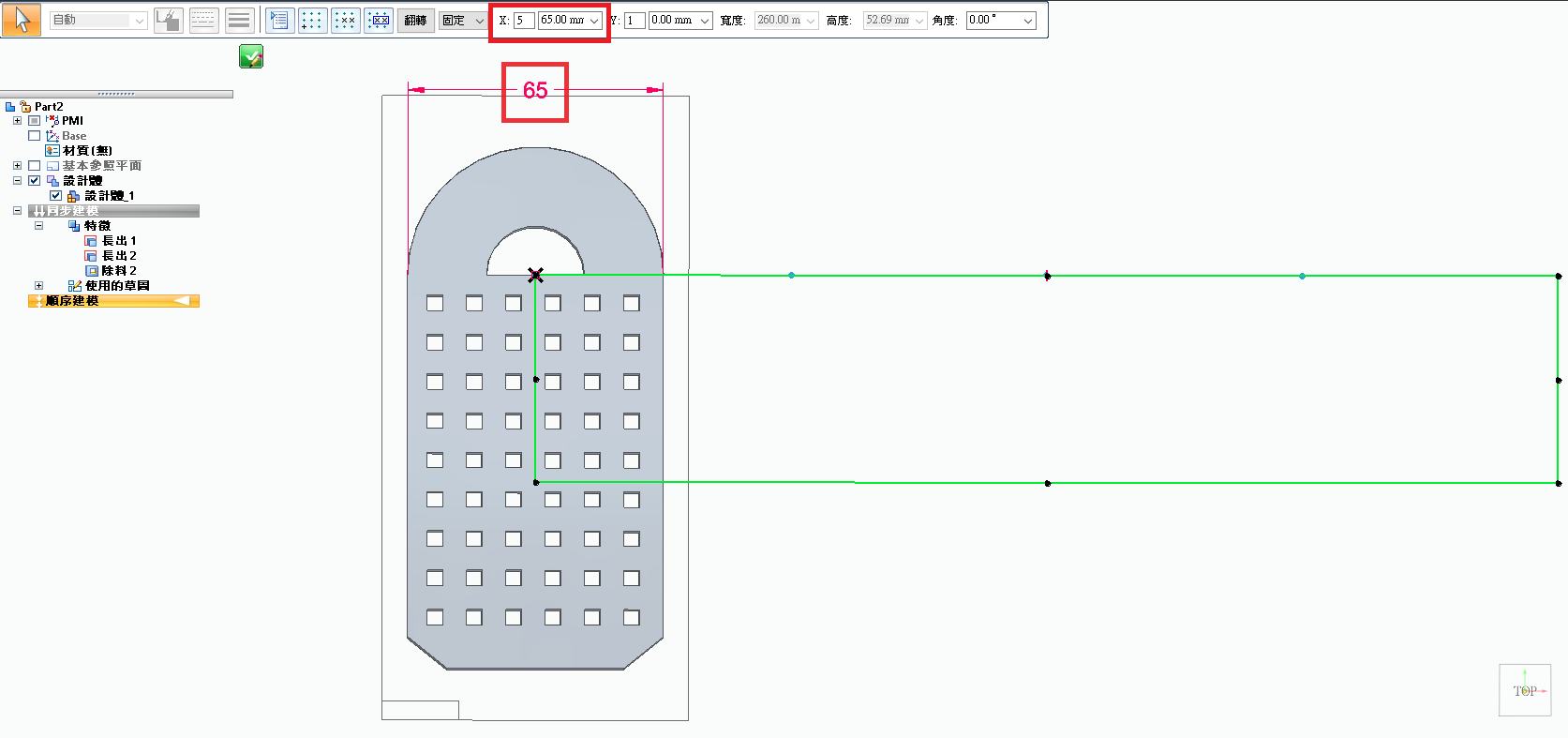

X=輸入我們要陣列的事例數,X向間距=輸入我們線性關係的固定距離,Y=1。

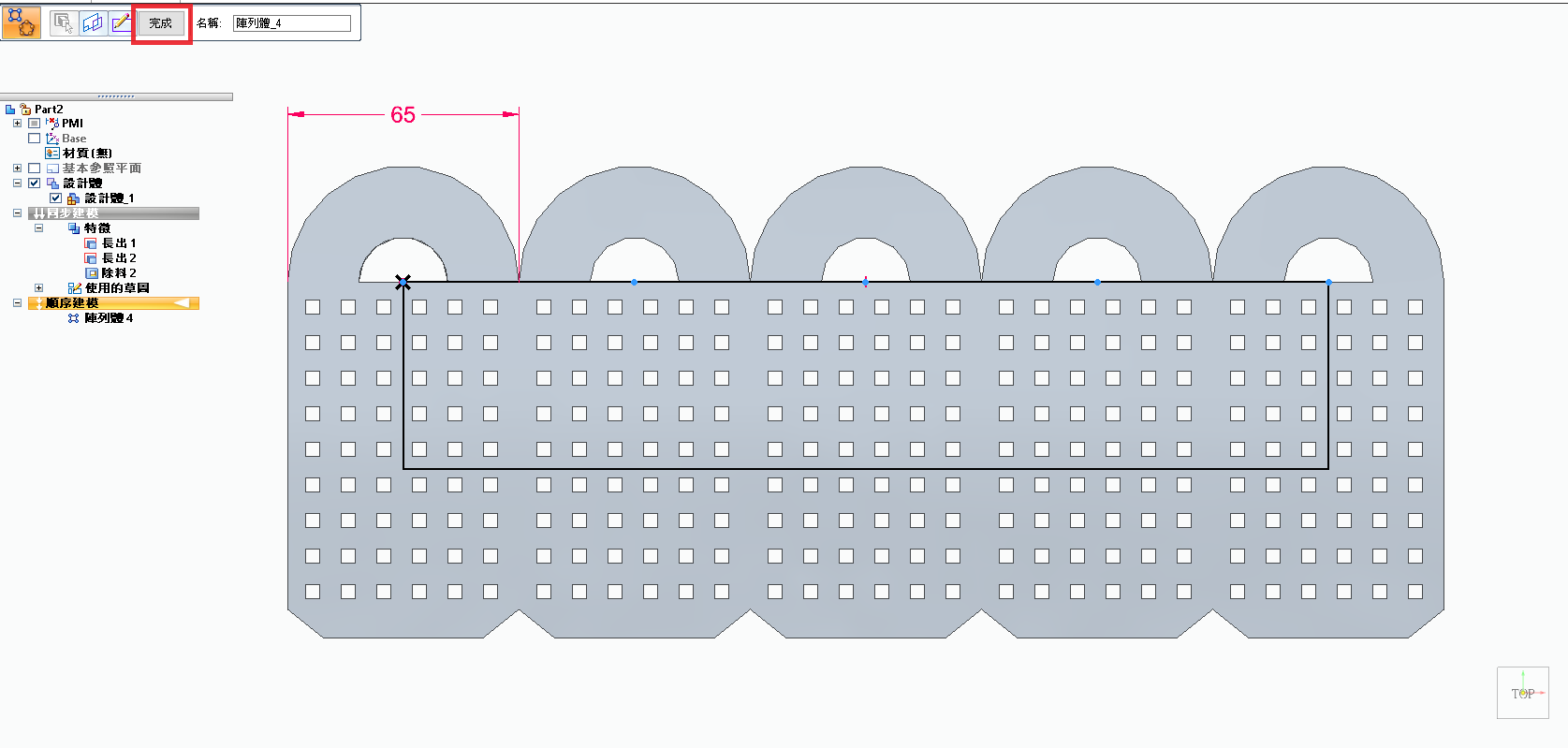

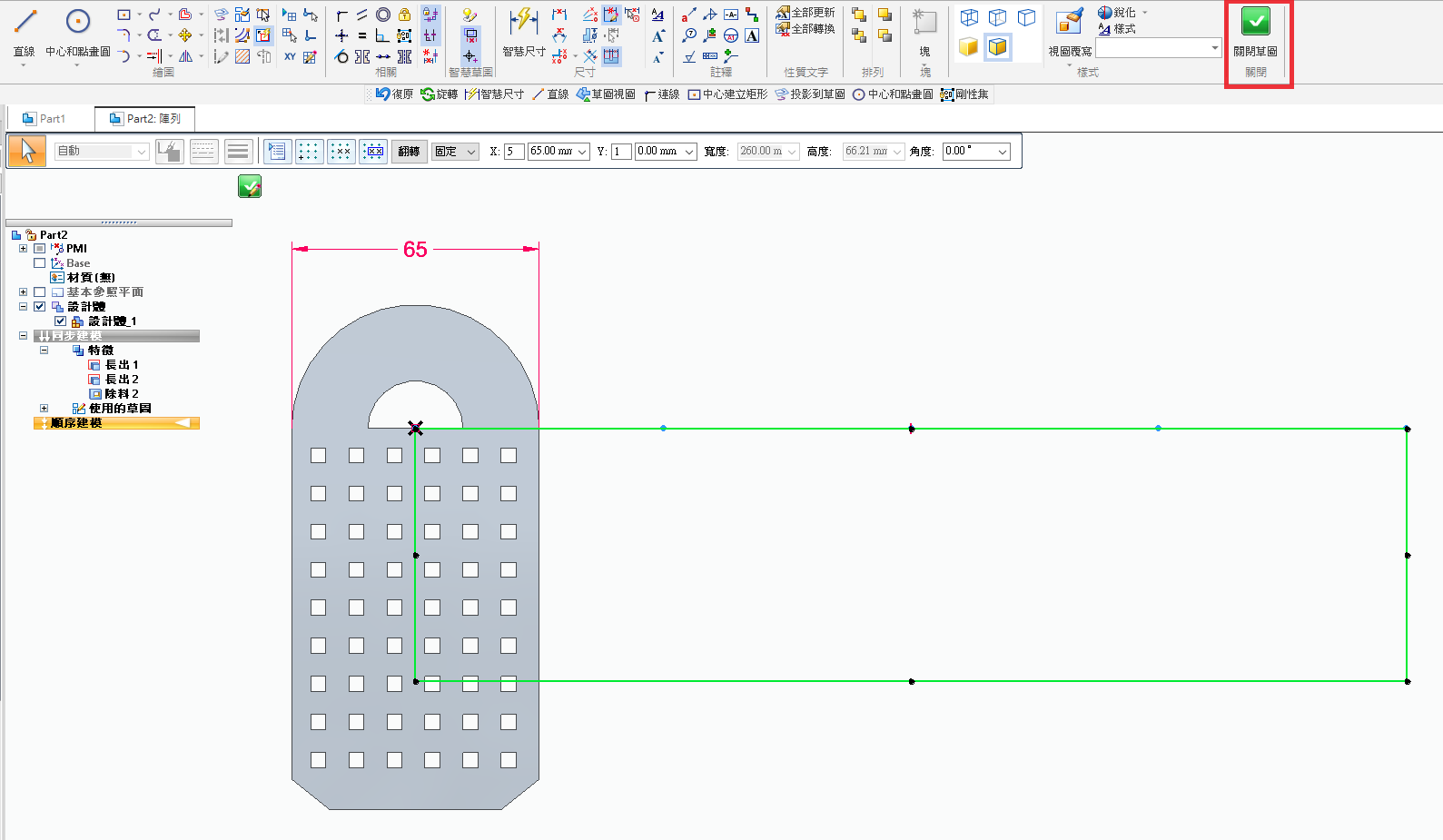

關閉草圖 完成,即可完成線性陣列。…(完)
