Solid Edge 舊版圖檔材質密度單位更改 – 2015/08/28

八月

Posted by Monica

Category:

Solid Edge新版(ST版)開啟Solid Edge舊版(V版)的圖檔時，如需要套入材質會發現材質密度皆為0，(因材料庫已做更新)。如果要恢復材質密度該如何操作呢? 請參考以下說明:

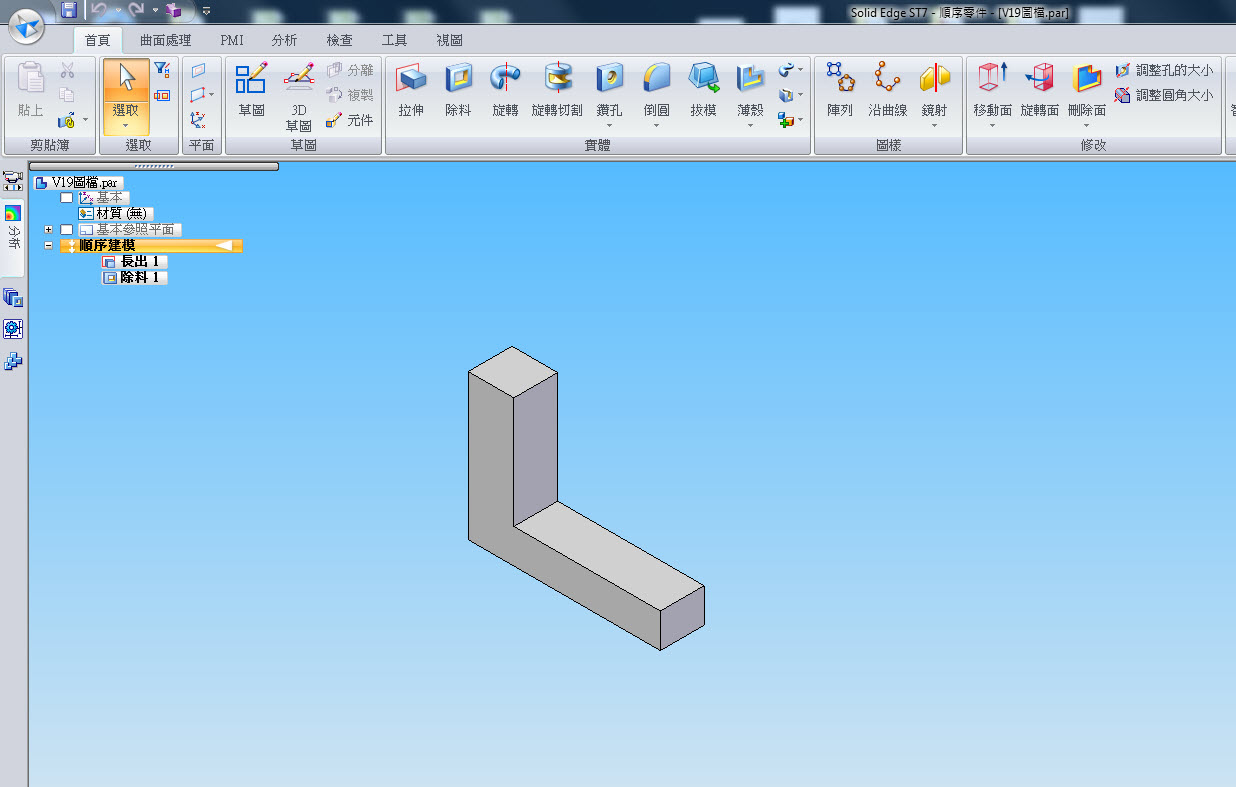

用ST版開啟舊版(V版)圖檔。

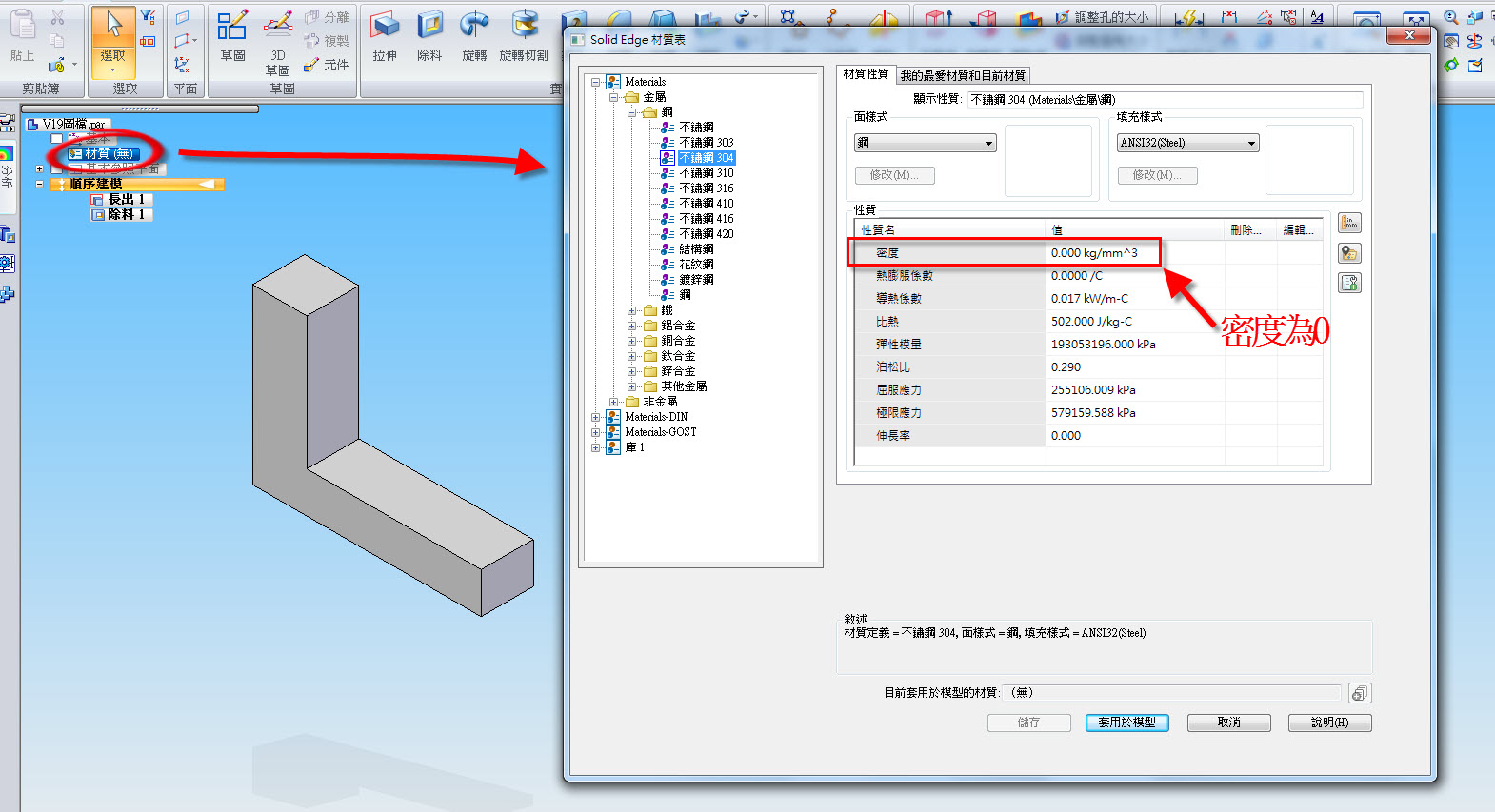

模型加入材質後，所有材質的密度皆為0。

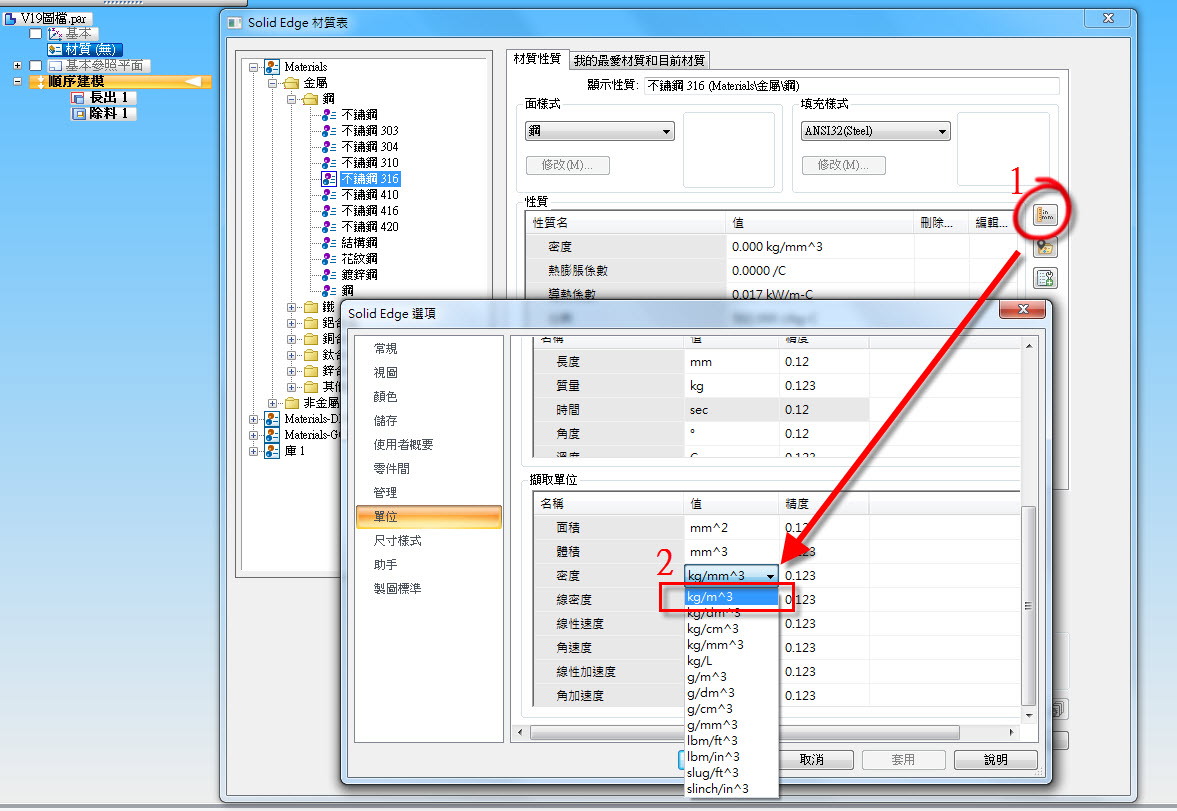

因為舊版的單位數值關係，四捨五入後就變成0了，所以只要把密度的單位修改成千克每立方米(kg/m^3)即可。

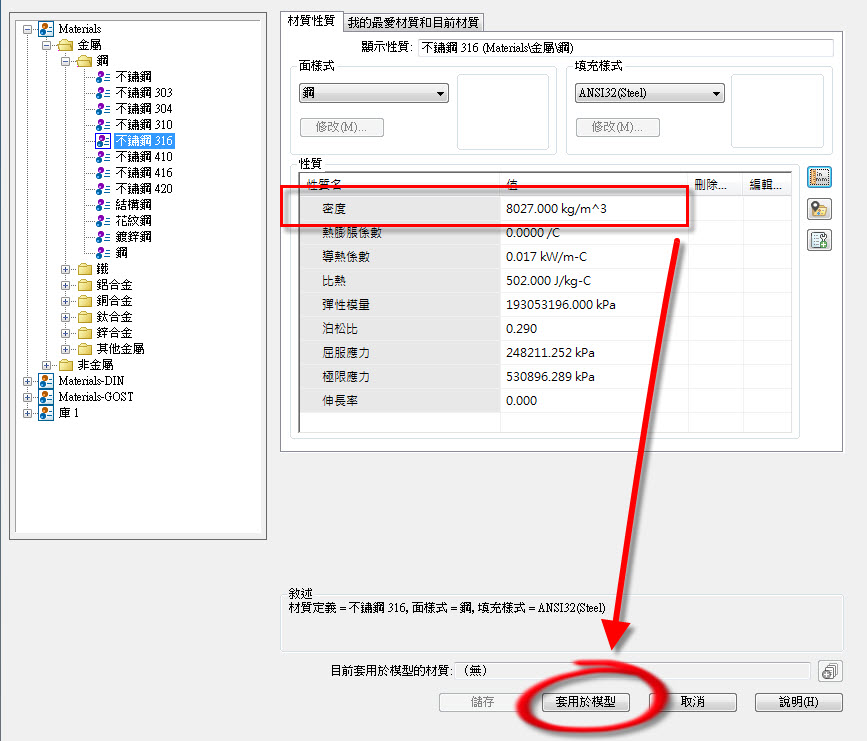

單位調整後，材質密度恢復數值，然後選擇套入於模型。

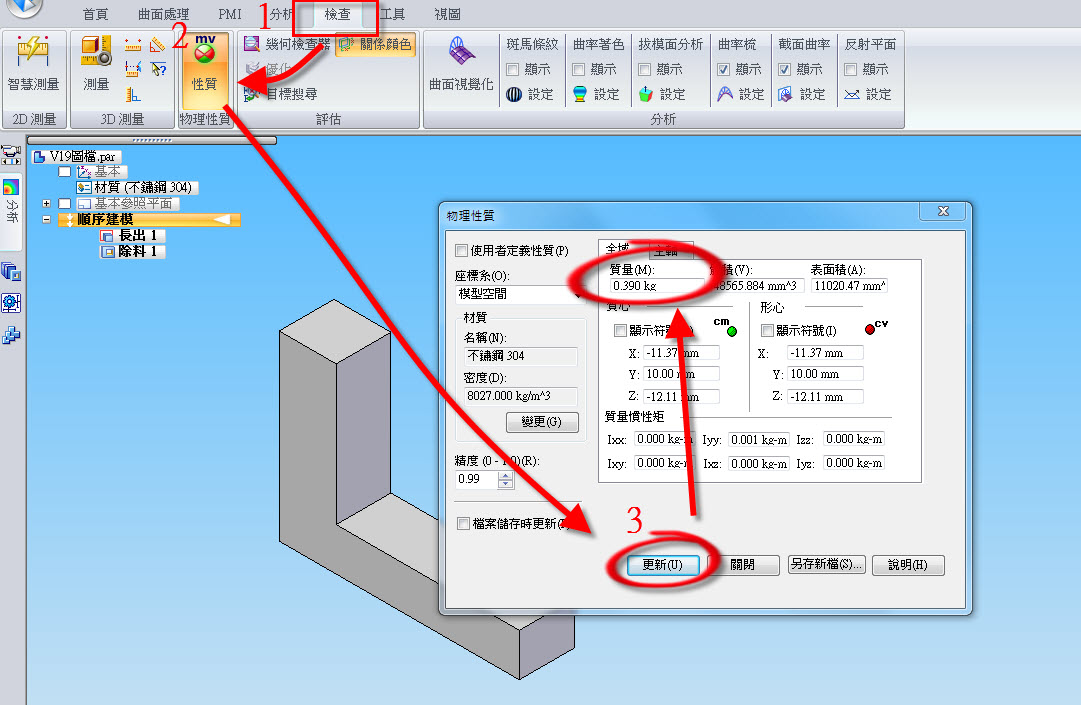

接著可測量模型的質量。點選[檢查] → [性質] → [更新]即可。

柯函杶 Jenny
