Solid Edge 草圖比例縮放的應用 – 2015/03/06

三月

Posted by Monica

Category:

在Solid Edge中，可以利用『繪圖』à『比例縮放』的功能來對繪製的草圖進行比例的縮放，不過如果想參考一個已知(或未知)長度的線段來對原草圖進行比例的縮放，又該如何做呢？以下為各位說明

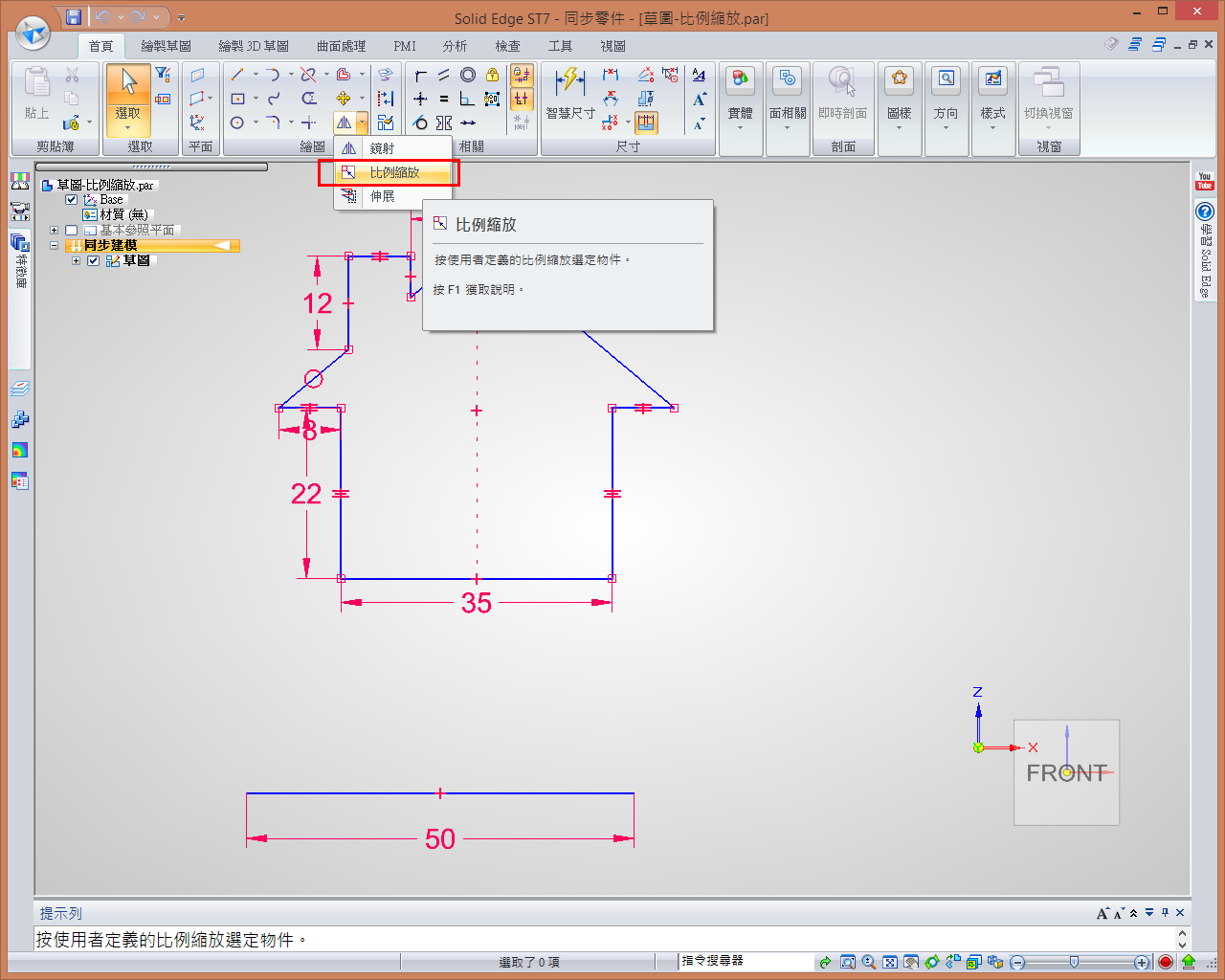

比例縮放的功能位於『首頁』分頁中的『繪圖』 → 『比例縮放』

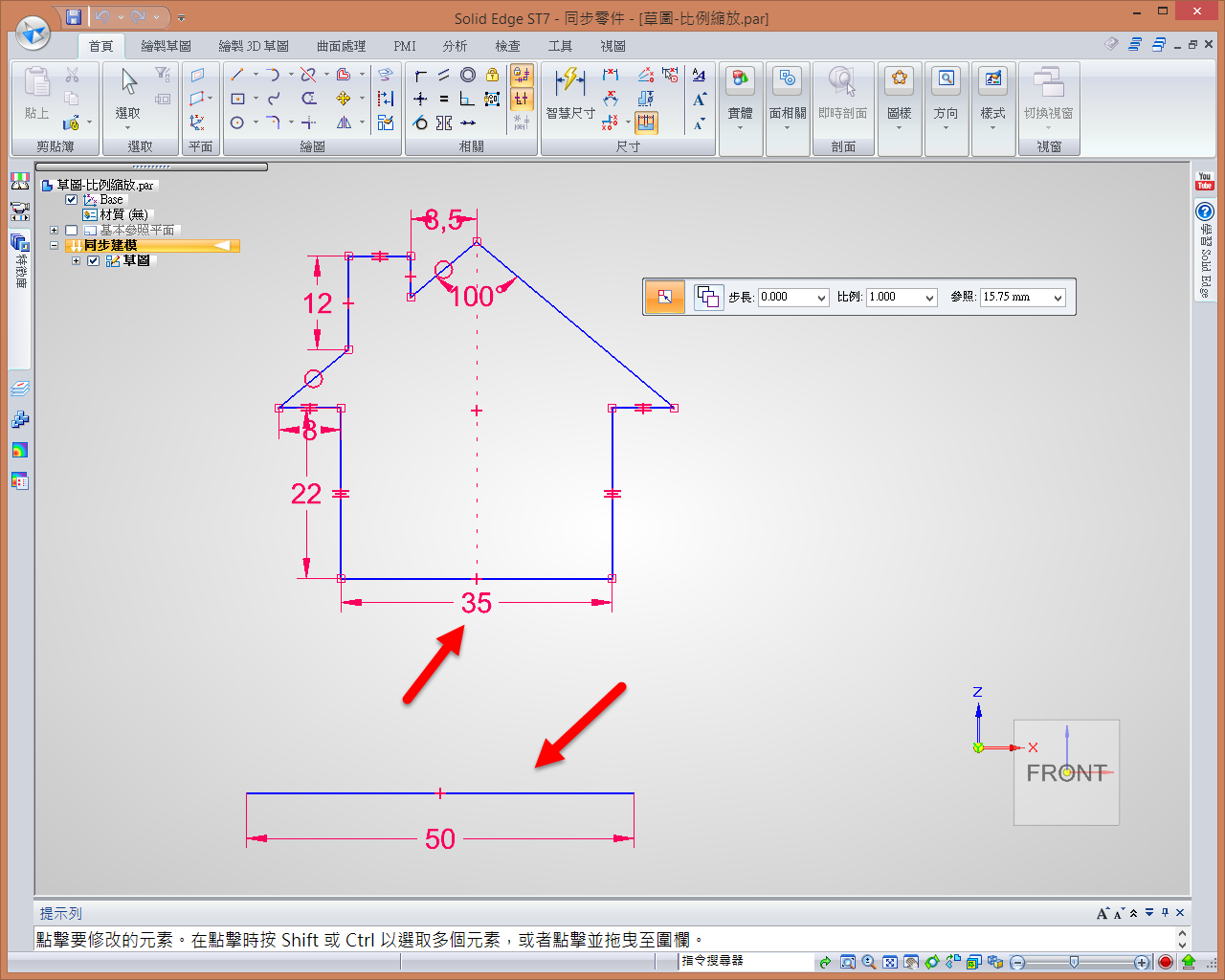

在下圖中，各位可看到有個50的線段，現在就是要讓上方的草圖中的35與下方線段50相同，同時改變其他線段的長度值。

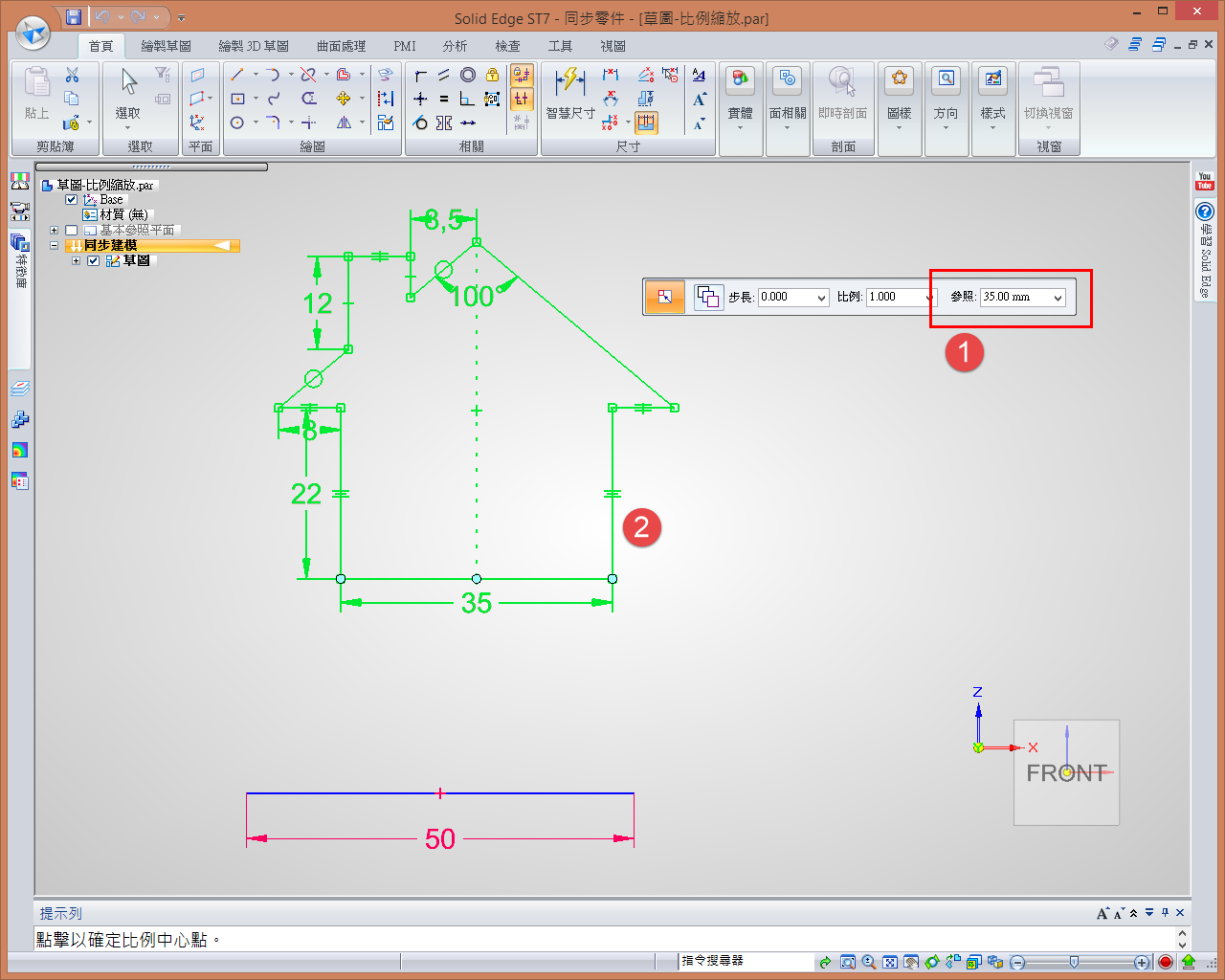

在『參照』先鍵入原來的尺寸後，在選擇要修改的草圖。

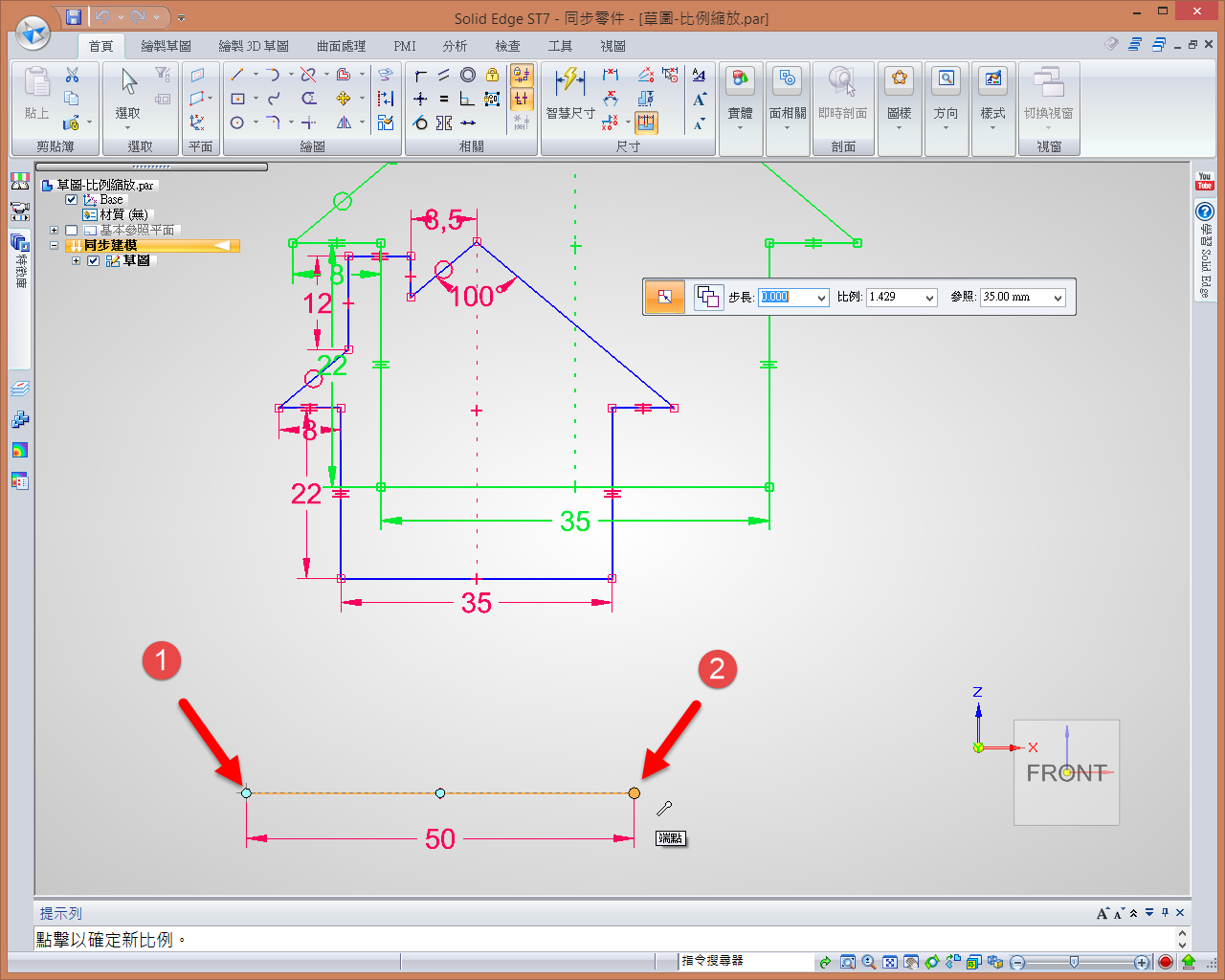

點擊比例中心點 ① 後，在點擊終點 ② 在過程中可看到原草圖在變化。

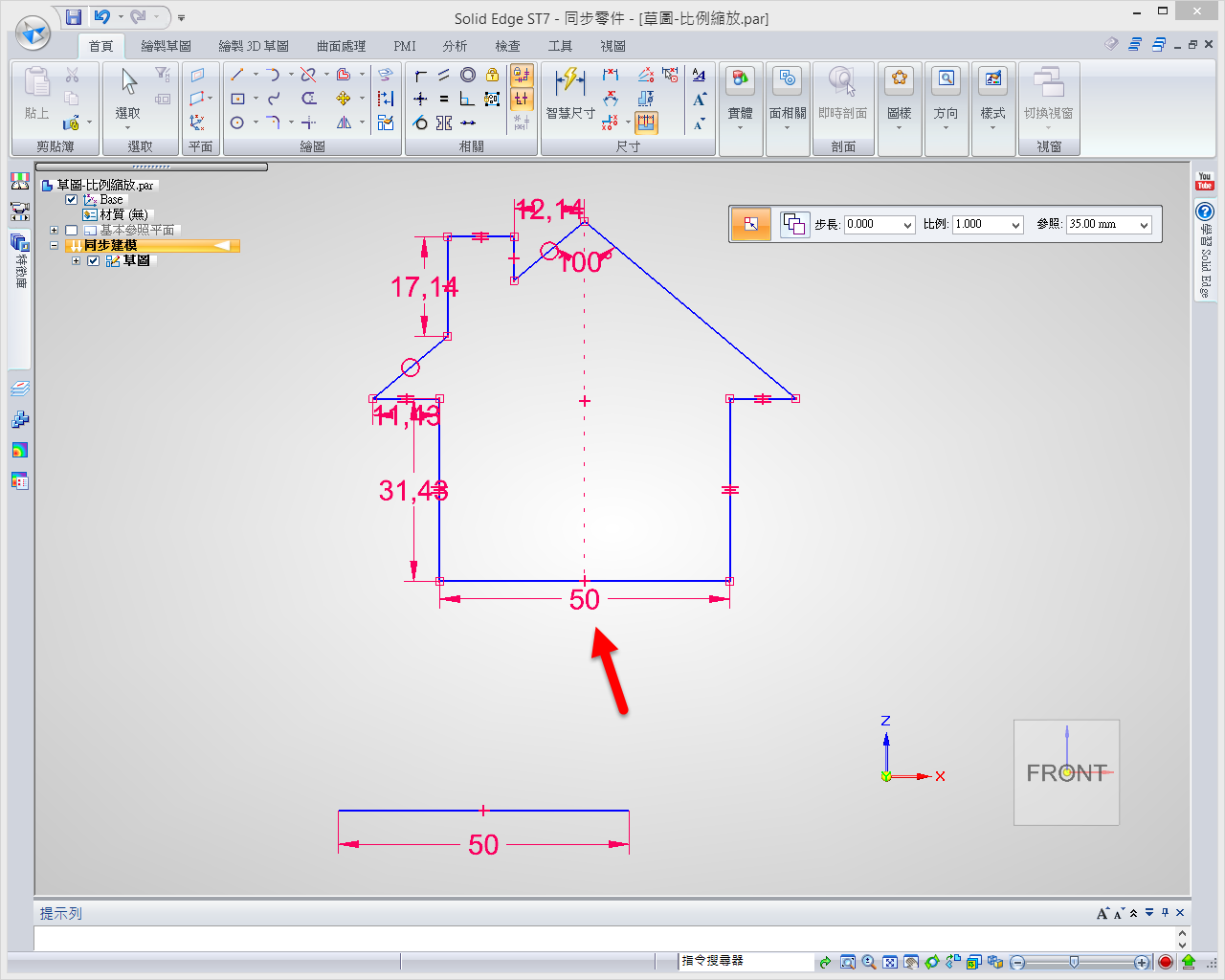

當確定後，就可以看到原草圖已經依我們所點擊的線段長度變化比例值了(35 → 50，其他線段也一樣會變化)。

簡勤毅 Adam Chien
