Solid Edge 計算質量慣性矩與面積慣性矩– 2018/02/23

Posted by Monica
Category:

不論單一零件或組立件,除了顯示質心、重心位置,以便設計外,另可計算出質量慣性矩與整體面積慣性矩。

步驟1 步驟2 步驟3 步驟4

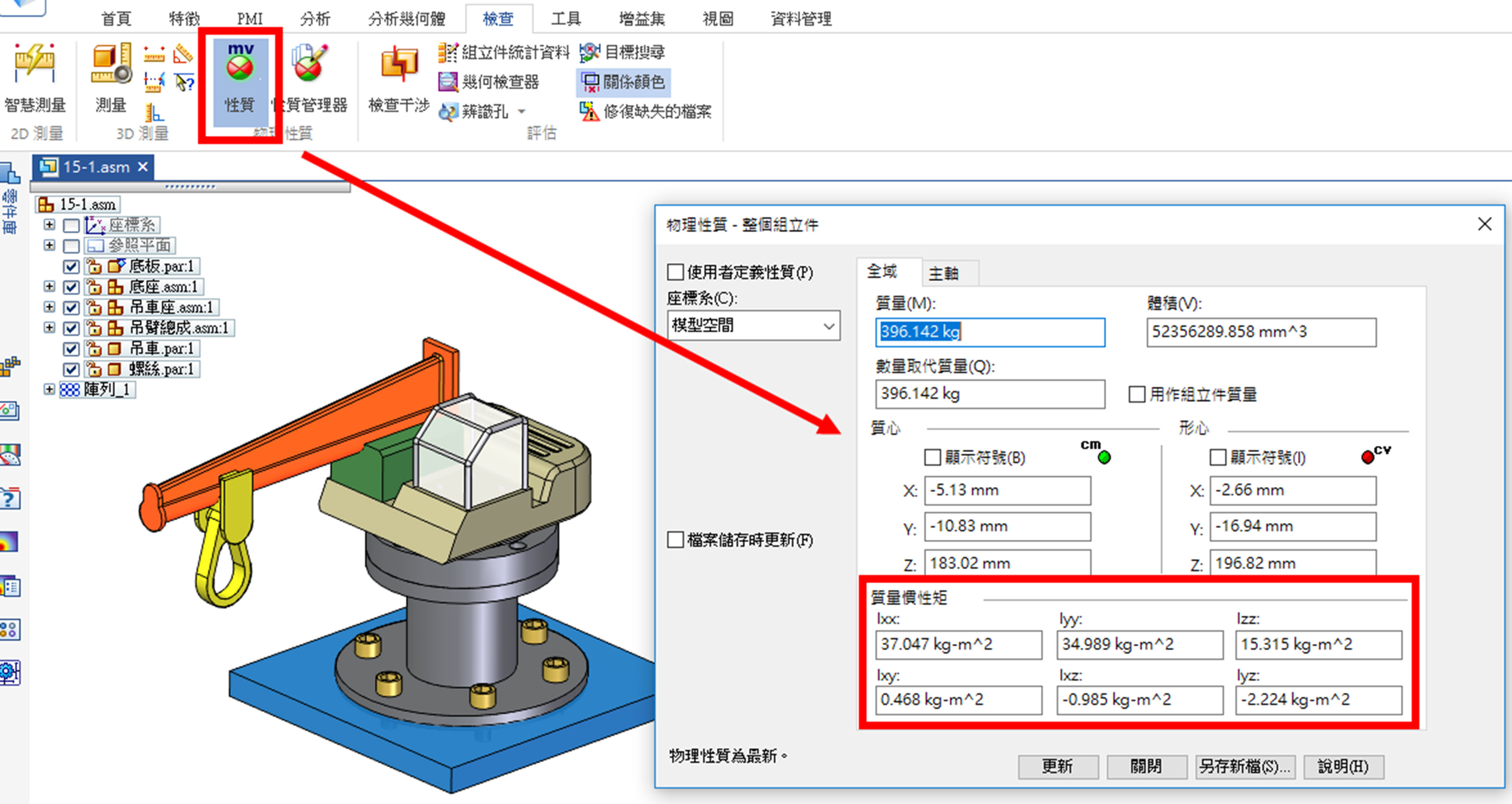

於3D檔中,功能區「檢查」→「物理性質」,並給予模型材質,可計算出重量、體積、質心與重心位置,亦有質量慣性矩。

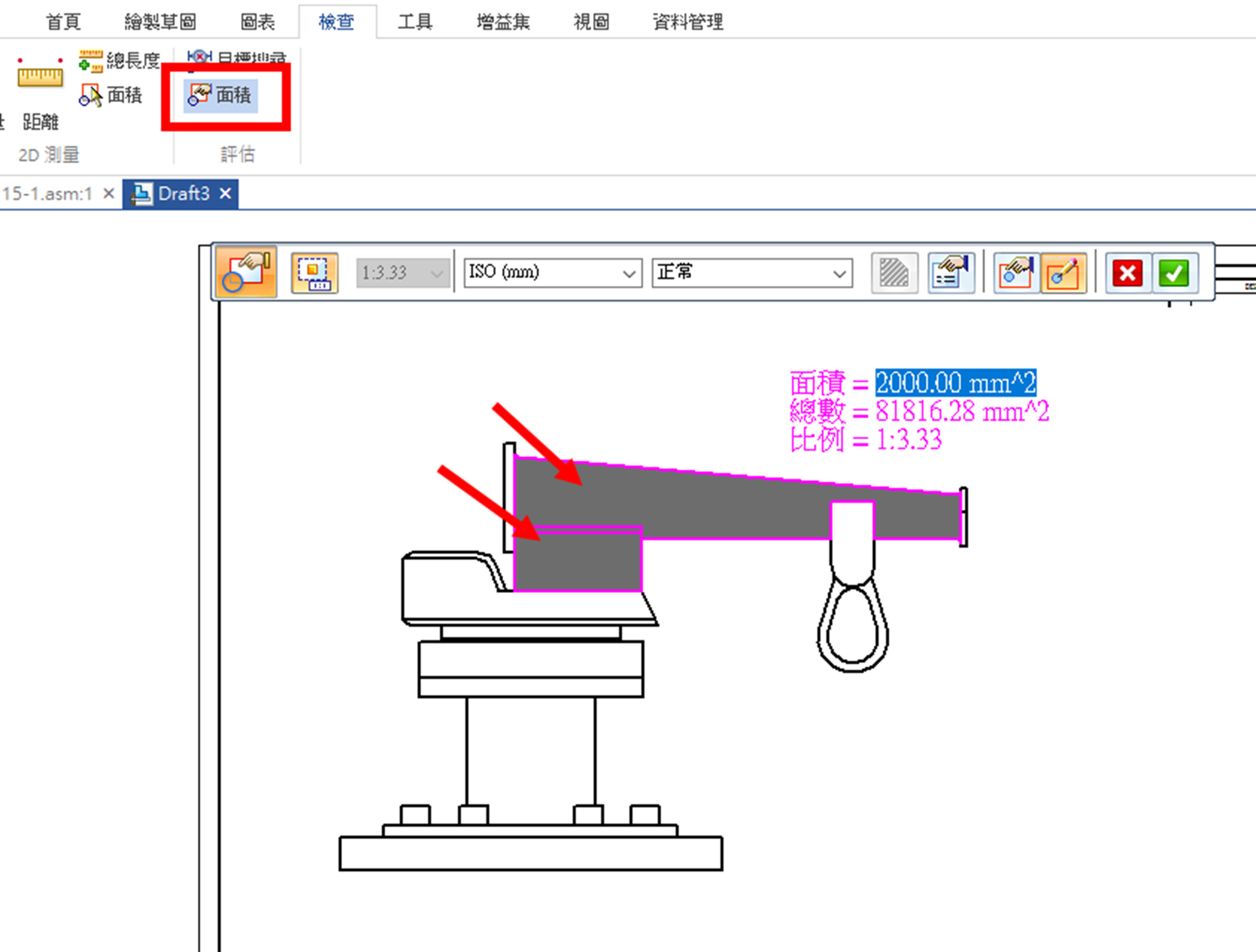

於工程圖中,「檢查」→「評估」→「面積」,點選欲計算之面積處→「完成」。

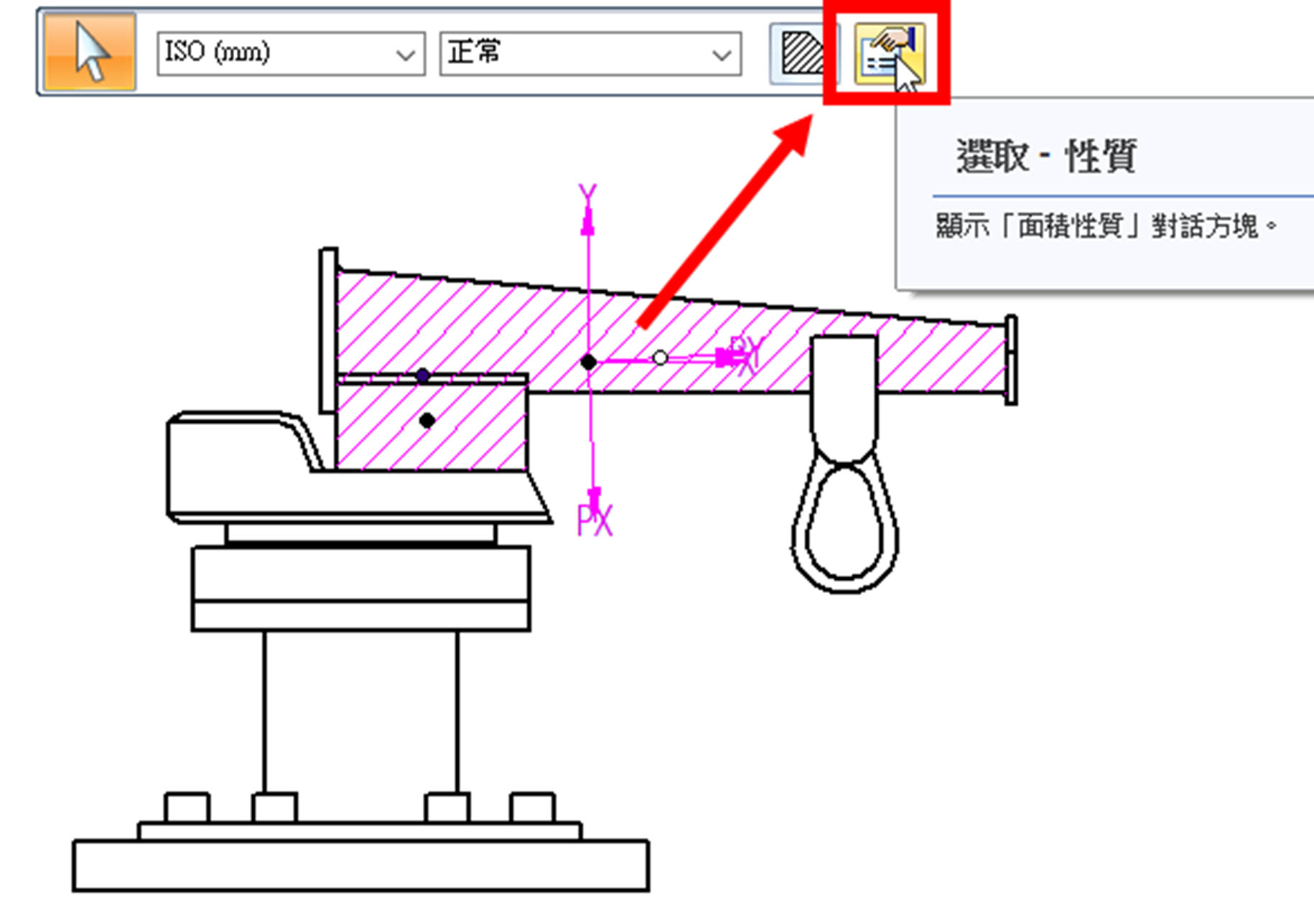

完成後,點選填充處→進入「性質」。

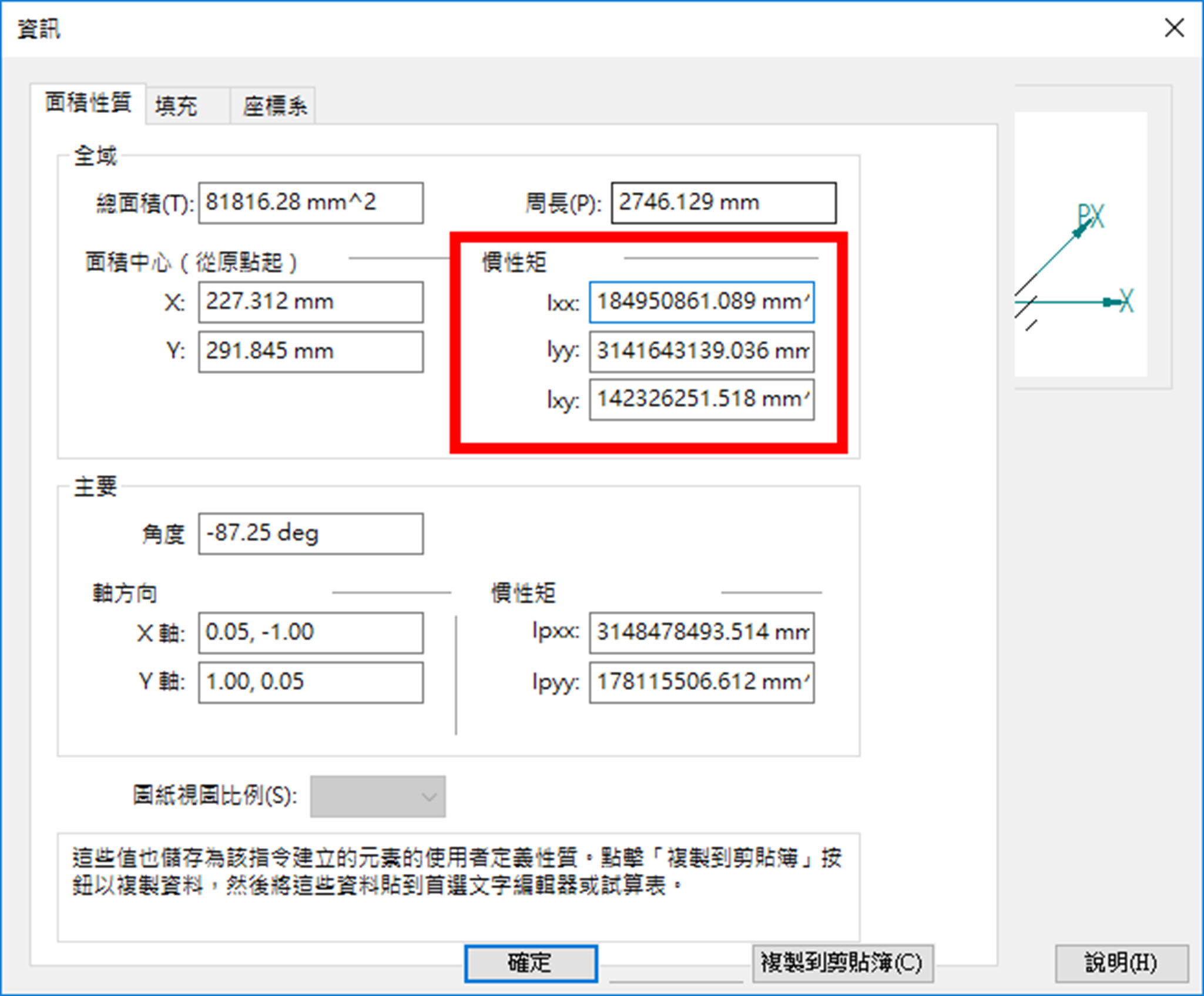

即可看到計算出所需的面積慣性矩。……(完)。

楊淳如 Amy
