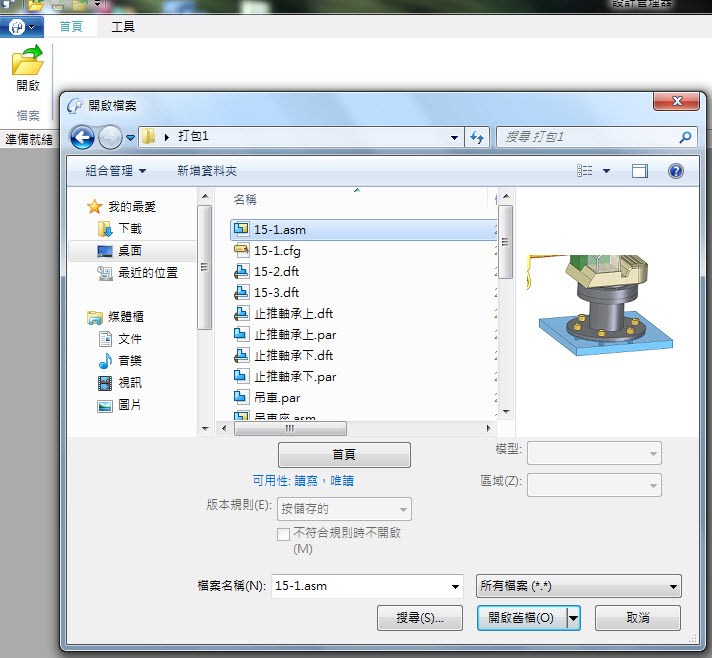

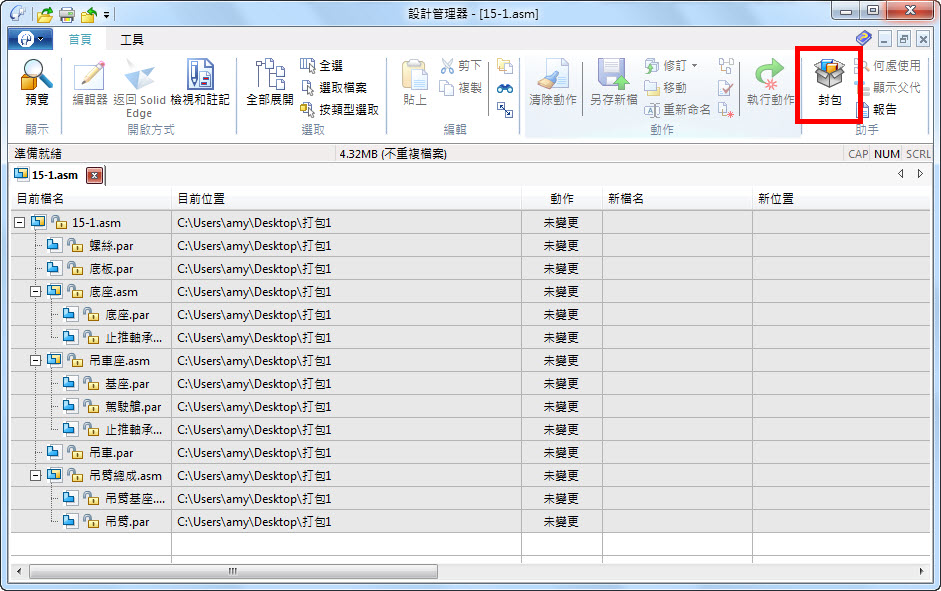

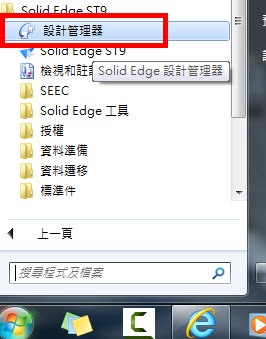

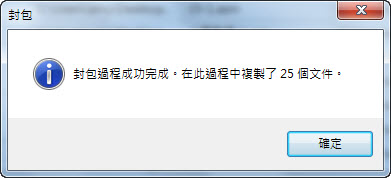

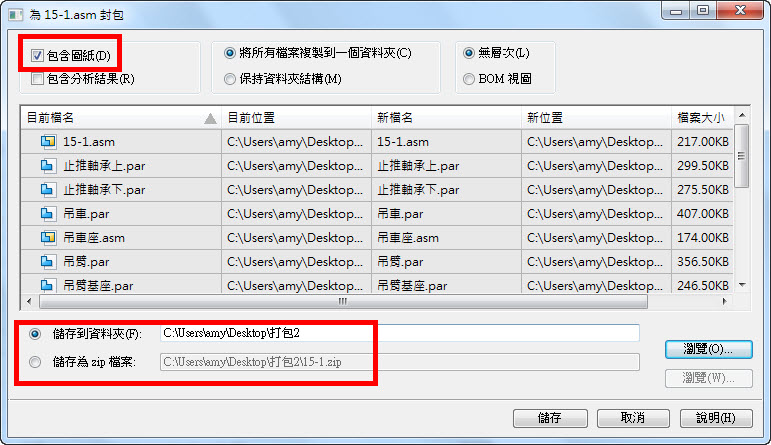

Solid Edge 設計管理器_封包 – 2016/12/02 2 十二月 Posted by Monica Category: 環境設定 無迴響 於Solid Edge ST9中,透過「設計管理器」→「封包」功能,快速將組立件完整做打包,並連同底下的零件各個工程圖檔一同打包完成。 步驟1 步驟2 步驟3 步驟4 於電腦開始按鈕,找到Solid Edge ST9資料夾 → 開啟「設計管理器」→ 開啟欲封包的〝頂層組立件”檔案。 僅瀏覽出3D檔案,欲將底下零件的「工程圖」一併打包 → 點選「封包」 出現選項視窗,勾選「包含圖紙」→ 指定打包「路徑」,可選擇打包至一資料夾或直接打包成一個壓縮檔 →「存檔」。 出現封包〝成功訊息〞→ 即完整封包所有檔案至另一資料夾。……(完) 楊淳如 Amy Yang
