Solid Edge – 調整號球端符標註位置 – 2021/08/13
13
八月
在Solid Edge工程圖製作BOM表時，系統會自動幫我們製作出號球，但是端符的位置都是放置於模型的邊線上，而有時我們需要將端符放置於圖形的內部，可參考下列步驟作業。
步驟1 步驟2 步驟3 步驟4

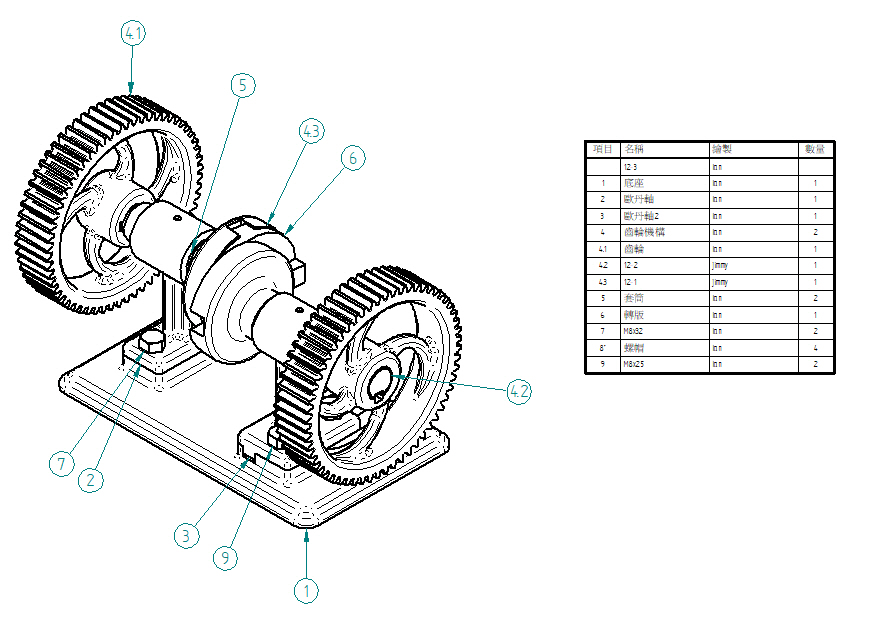

首先依照正常流程製作出號球與BOM表。

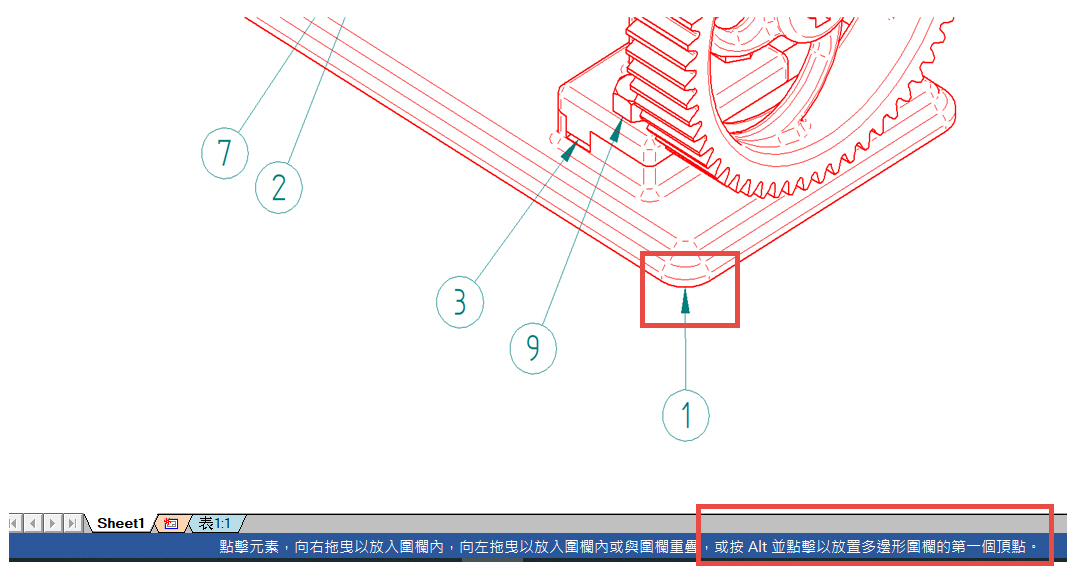

可以發現號球的端符都是指向於圖形的邊線上，若圖形線條或數量一多有時候反而會造成辨識上的困擾，此時會希望可以將端符放置於圖形的內部達成更清楚的表達。可依照軟體下方提示列所說明的，按著鍵盤的alt鍵後可自行將端符位置進行移動，不限於線上。

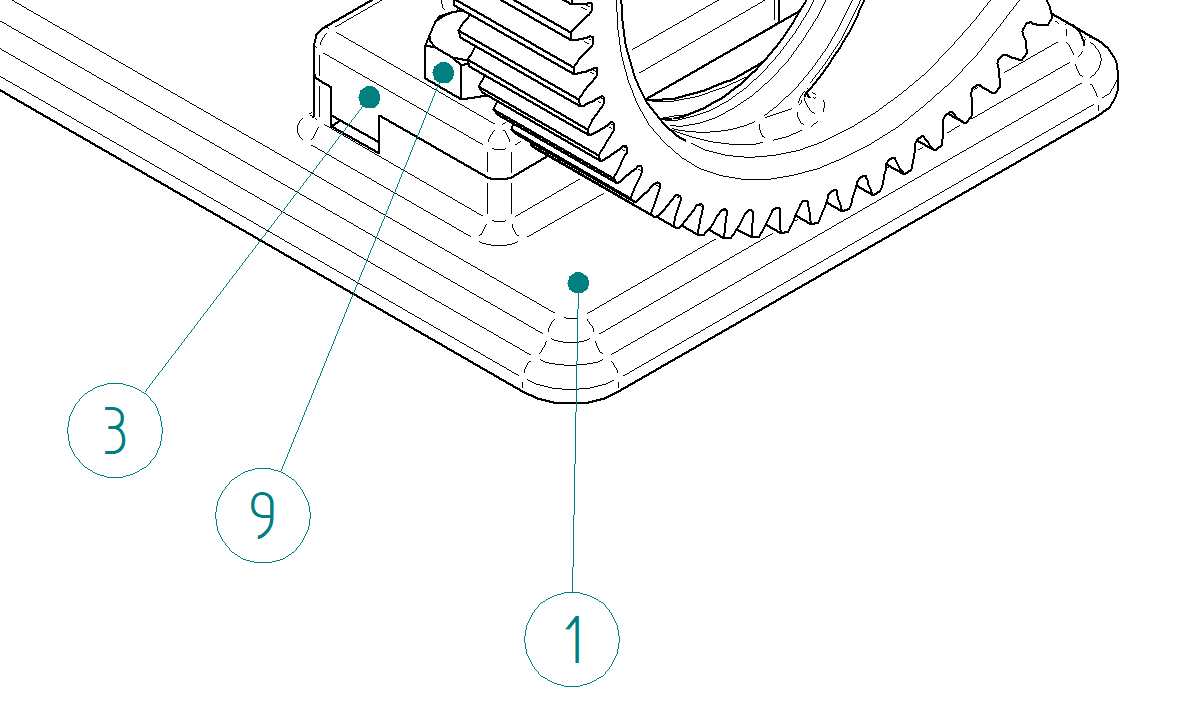

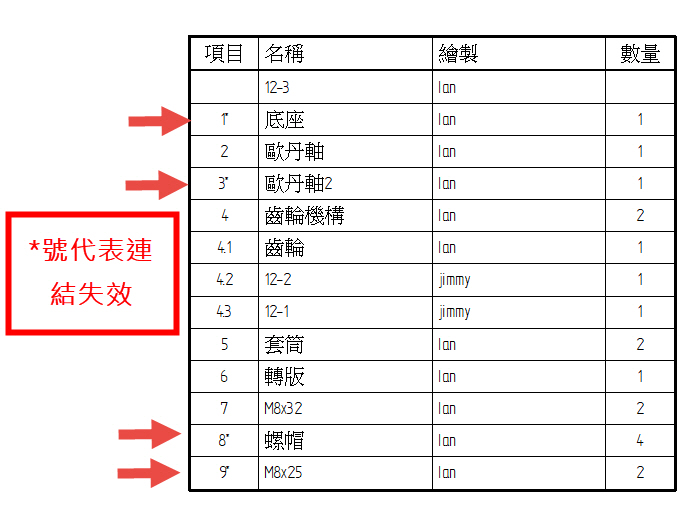

雖然在號球的部分已經可以符合需求，但因為我們將號球的指向位置移動到圖形內部空白處，並且沒有碰觸到圖形邊線，所以軟體並不知道此號球所代表的物件為何，自然與BOM表的號球連結也就失效。

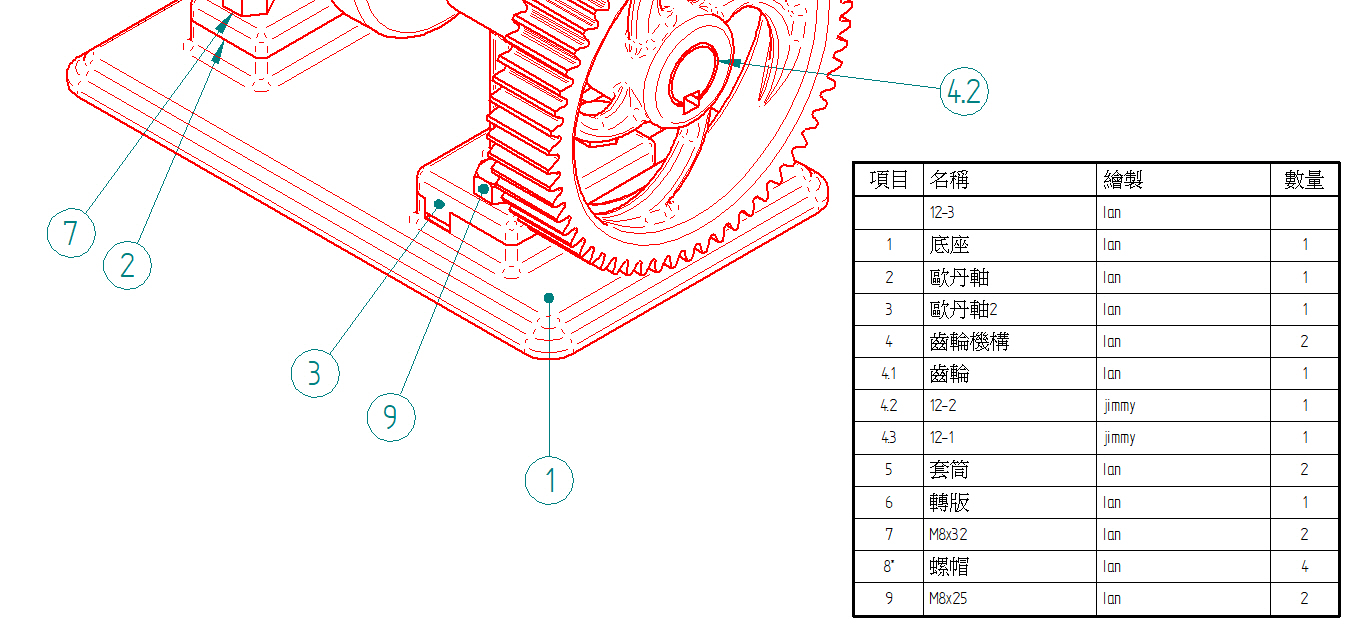

若需要端符在圖形內側並且與BOM一樣保有聯結，只要在步驟2的時候同時按住鍵盤的ctrl+alt，再將端符移動便可以在保有聯結的狀態下調整位置。
林振煜 Bill
