分析模型時，若模型形變相對模型尺寸較大時，分析結果，顯示的位移變形量會差異過大，與實際狀況相差甚遠，因此修改分析進階選項「較大位移後」，會產生更精確的結果。

※此選項僅適用於 板金件，對於施加負載而產生形變時，對板金件會增量處理網格的剛度；對組立件模型，只能用於 黏合連結件。

由下範例: 板金件、材質為鋁1060 、向下負載力1000N、周圍三側為固定面。

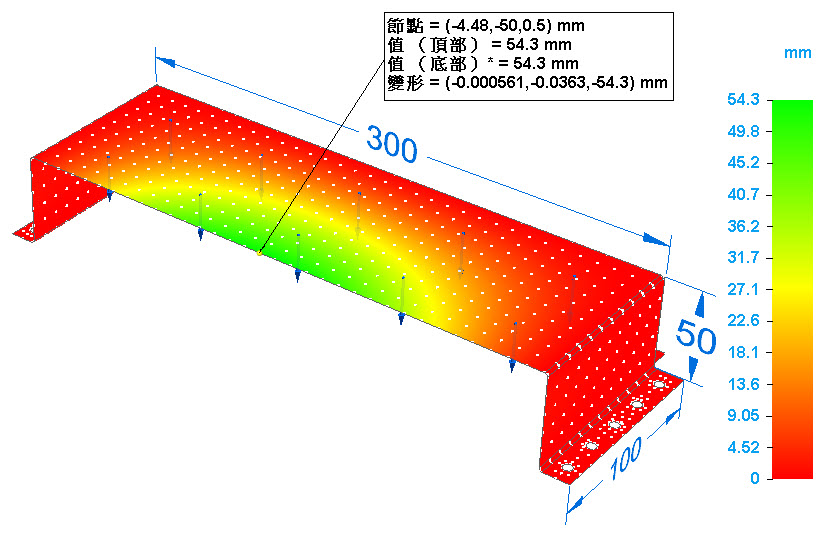

由預設分析設定的結果，可看到位移變形量，最大值已達54.3mm。

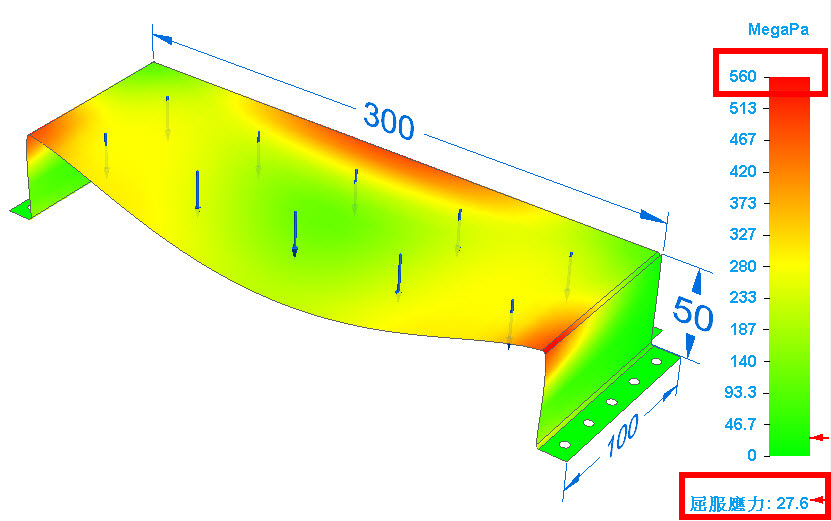

再看到分析的應力結果，也可看到已超過材料的屈服應力許多，即表示給予的負載力相較模型過大很多。

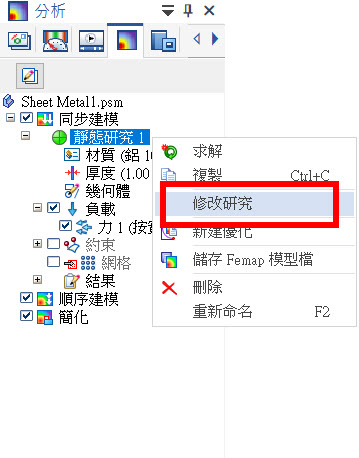

此時修改研究。

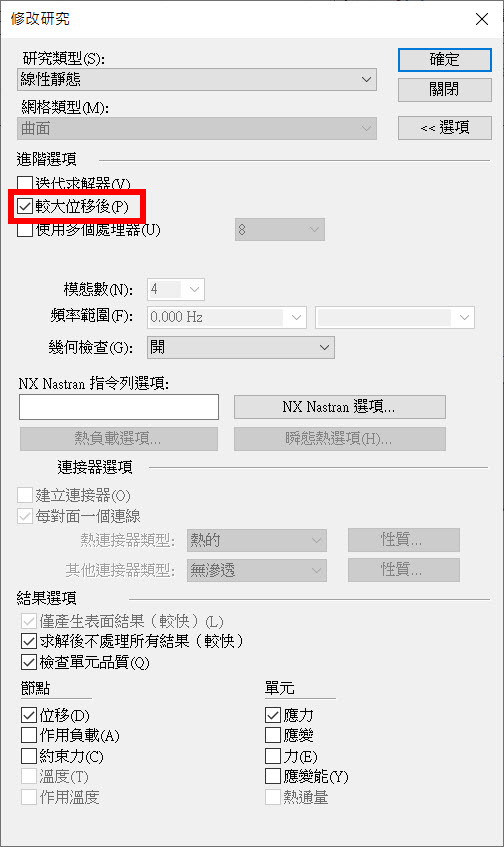

勾選進階選項「較大位移後」，再度求解。

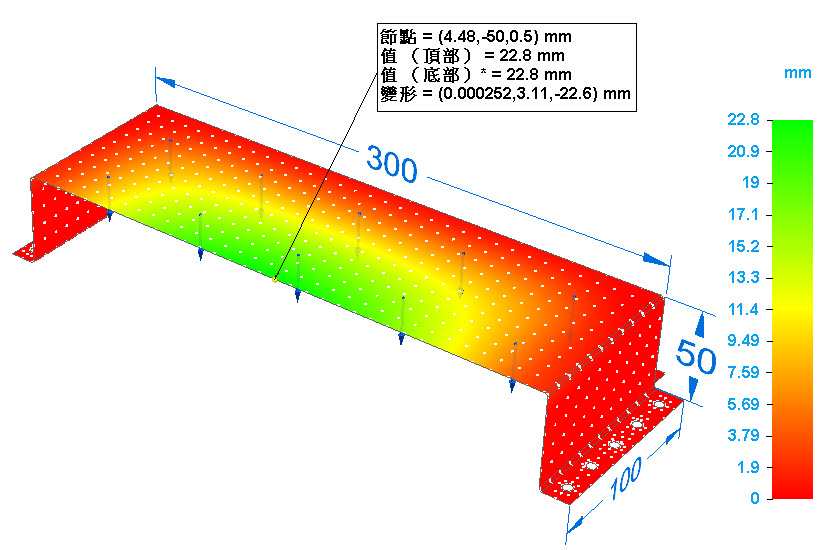

即看到分析的位移結果，變形量已下降許多，也較更趨近現實狀況。…(完)
