Solid Edge 鈑金展平圖樣處理設定 – 2022/04/01

Posted by Monica
Category:

設計 板金 時,對於轉角倒圓造型可於 Solid Edge 選項 中的 展平圖樣處理,設定 直接在展開 的狀態下處理,就無需在3D模型上多繪製倒圓或倒角特徵。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

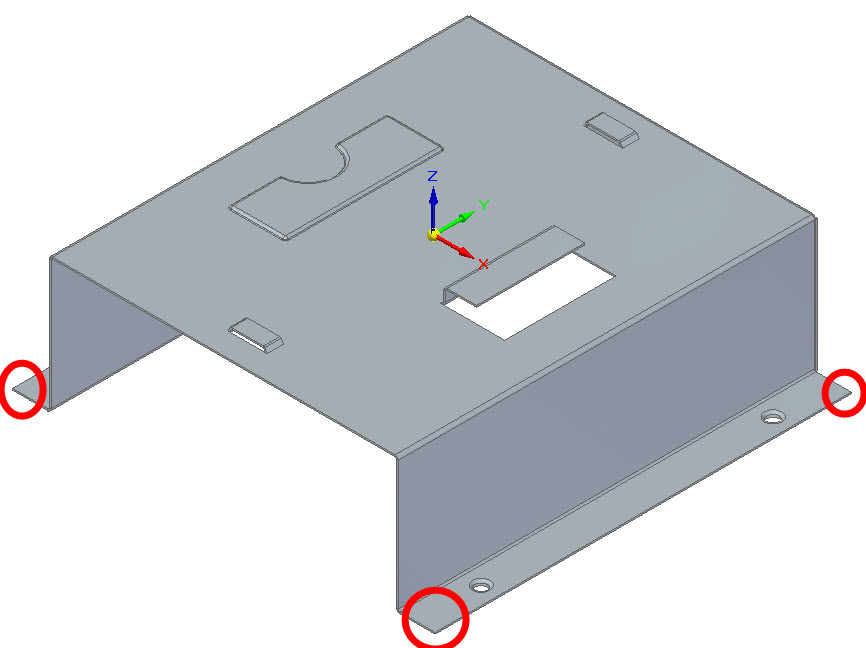

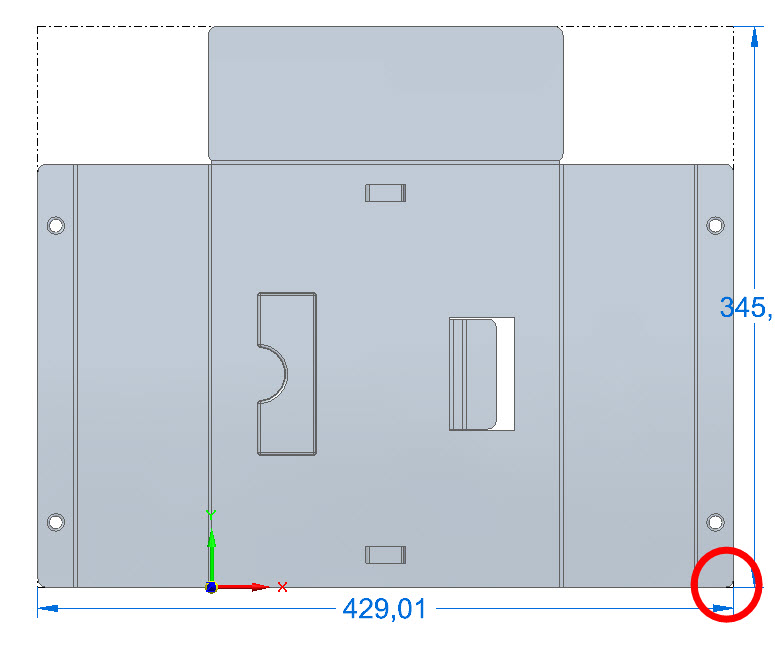

可以看到一般在3D鈑金設計完後,在轉角端為直角造型。

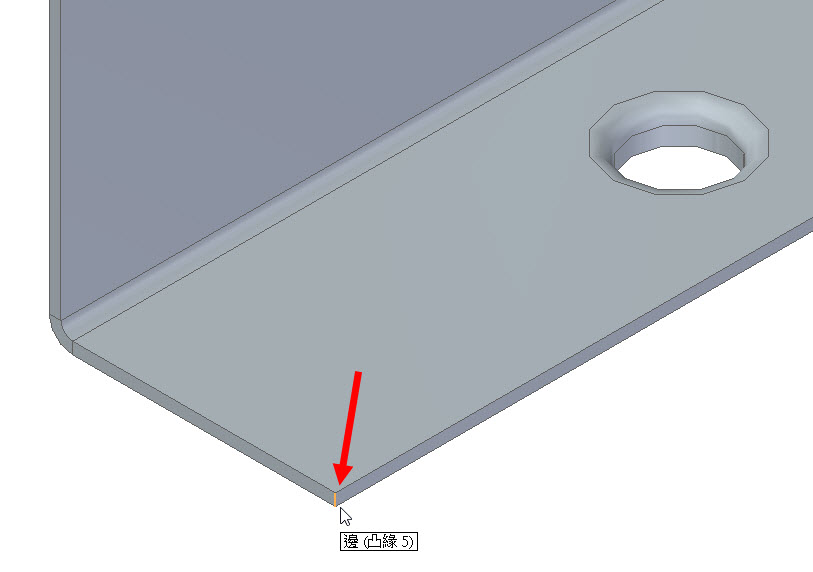

若須於3D上真實呈現,就須針對多邊轉角處繪製倒圓特徵。

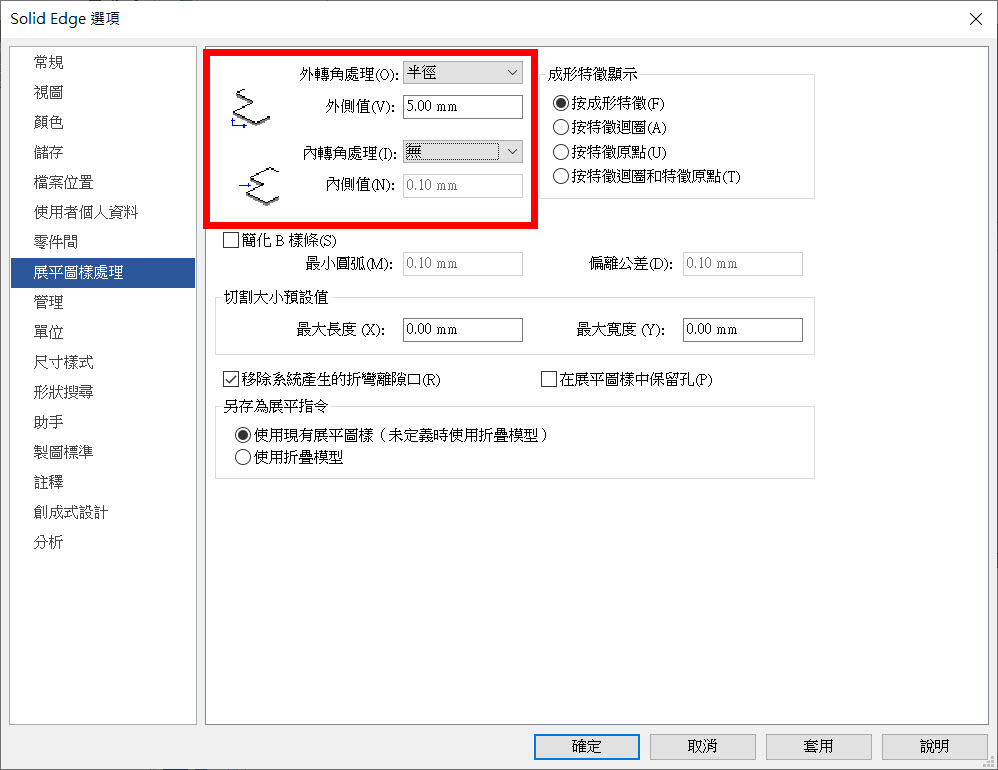

此時,可於Solid Edge選項展平圖樣處理給於轉角處理方式並輸入數值

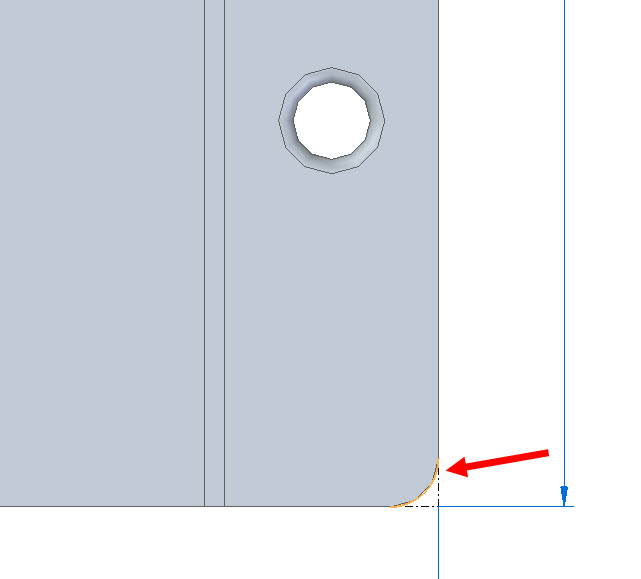

在展平狀態時,即顯示出倒圓造型。

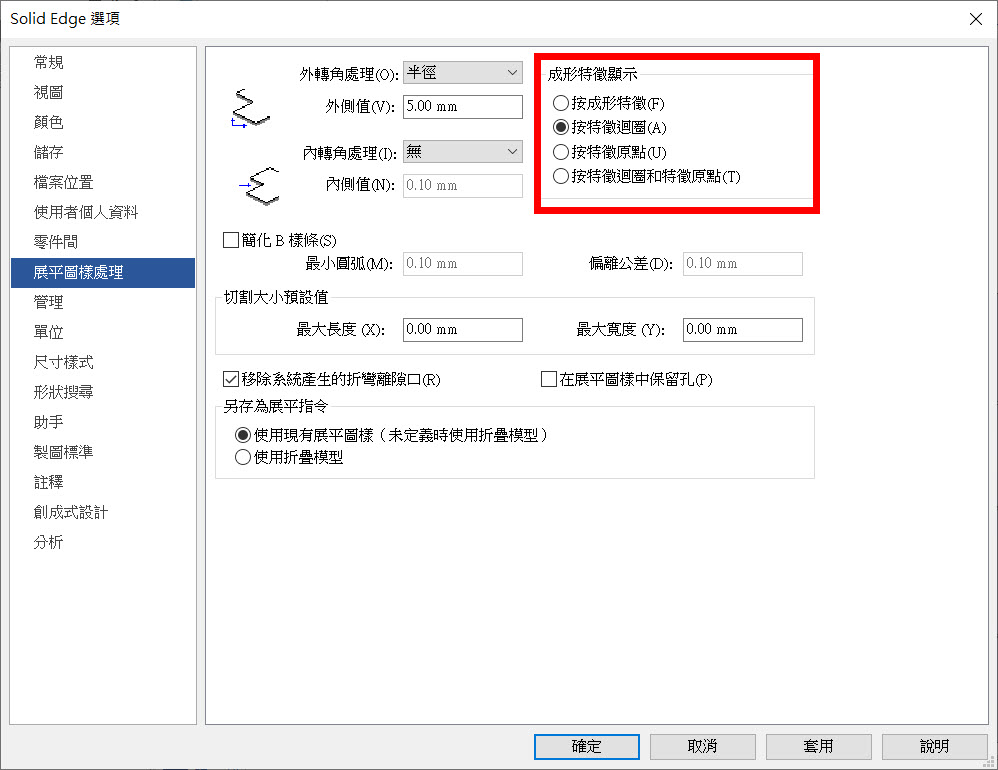

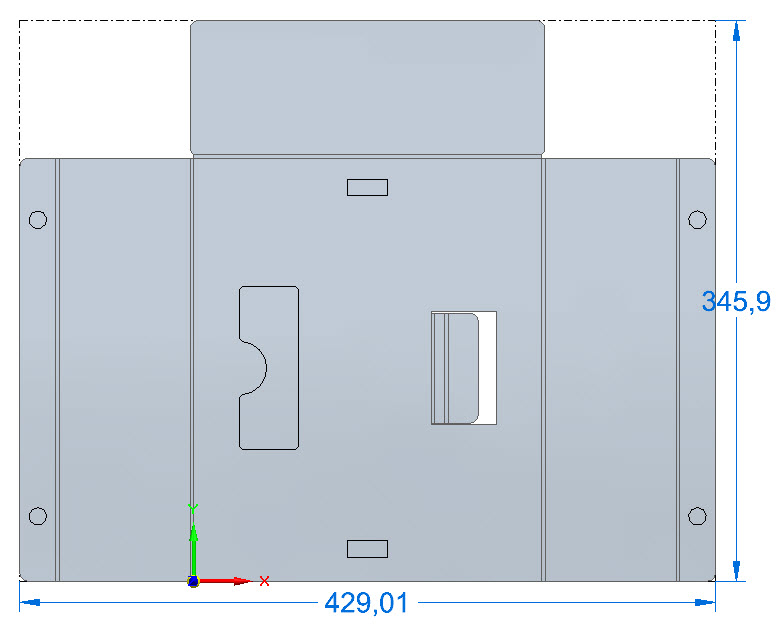

針對沖型特徵,也可以設定展開後線段的顯示狀態
按成形特徵:呈現完整特徵線架構
按特徵迴圈:單線呈現特徵最外圈
按特徵原點:僅顯示特徵原點位置
按特徵迴圈和特徵原點:單線呈現特徵外圈及原點位置

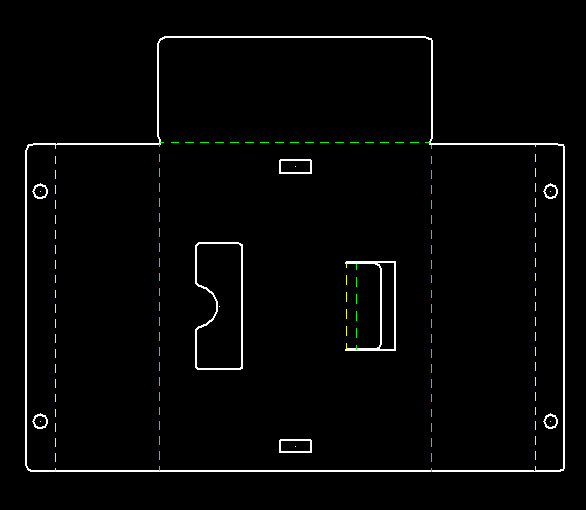

不論3D展開圖樣或出2D工程圖 展平圖,即顯示轉角處理後設定。
此設定就可以減少後續2D處理作業。…(完)


楊淳如 Amy Yang
