在3D模型中, 如需要標註多個面的時候，會使畫面感到凌亂嗎？
在Solid Edge 2020之後的版本可以開啟【修改-參照幾何體】，一次定義多個相同的註釋面做顯示。

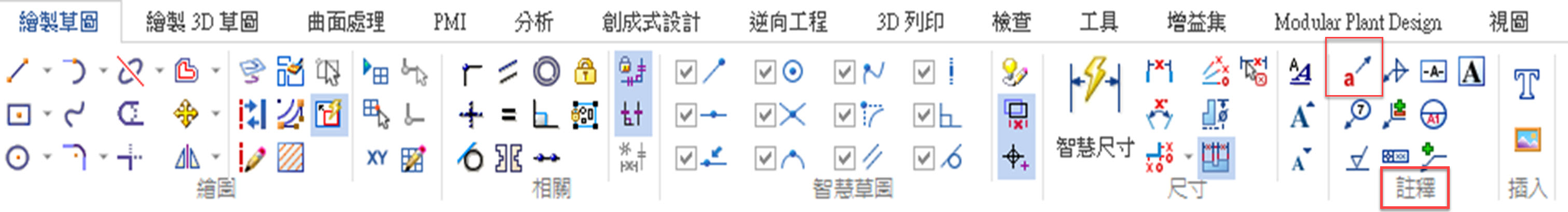

在【繪製草圖】→【註釋】→【標註】。

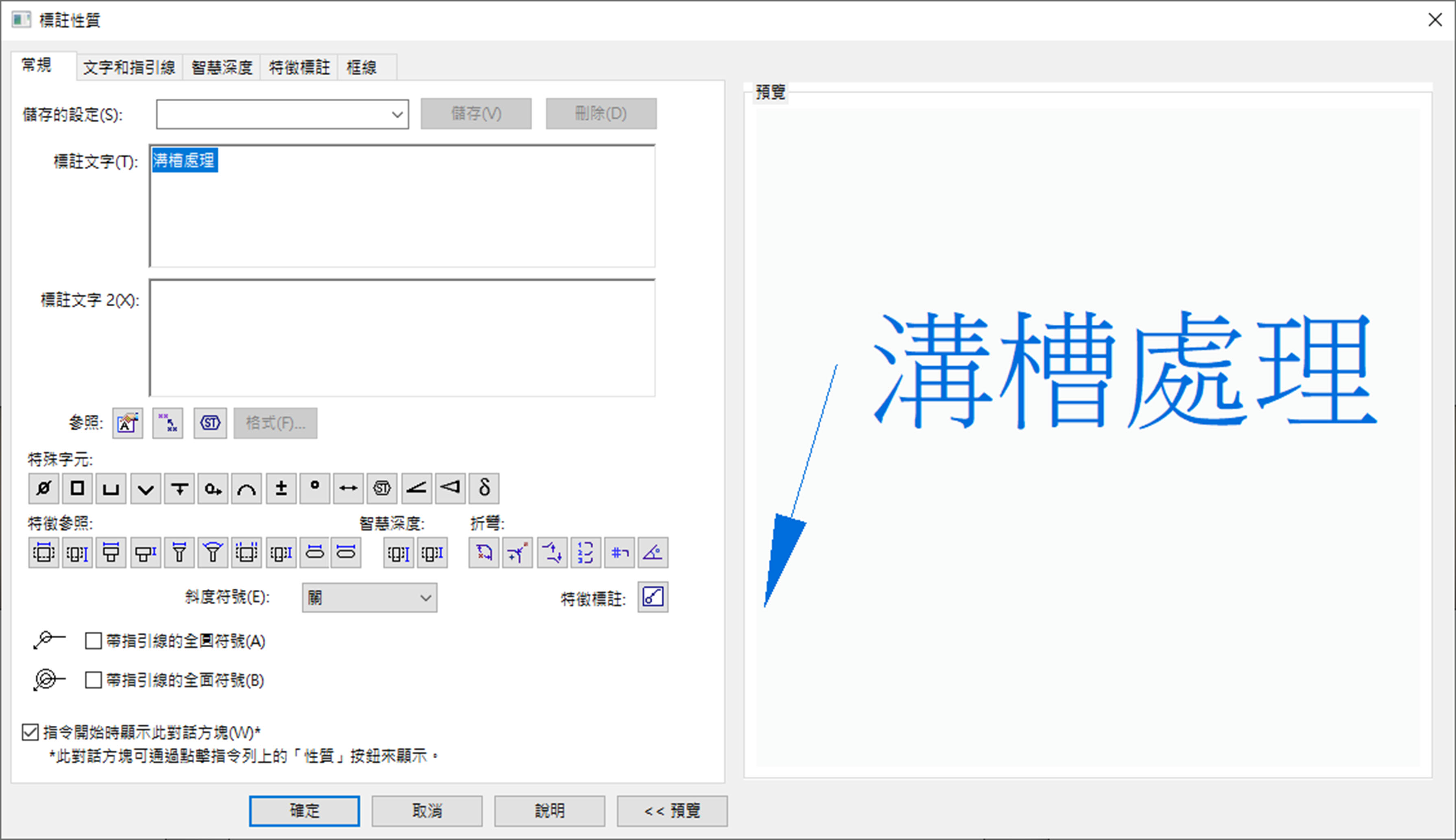

在【標註文字】中輸入注意的事項。

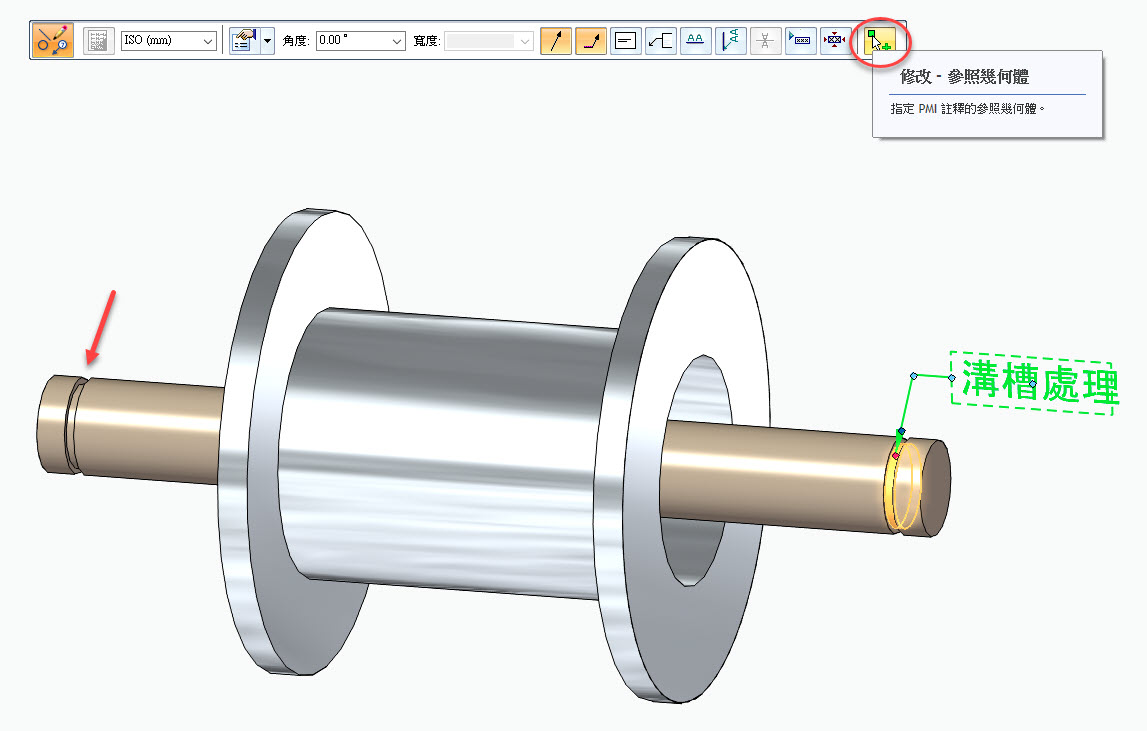

標註到需要定義的其中一個面後，開啟【修改-參照幾何體】。

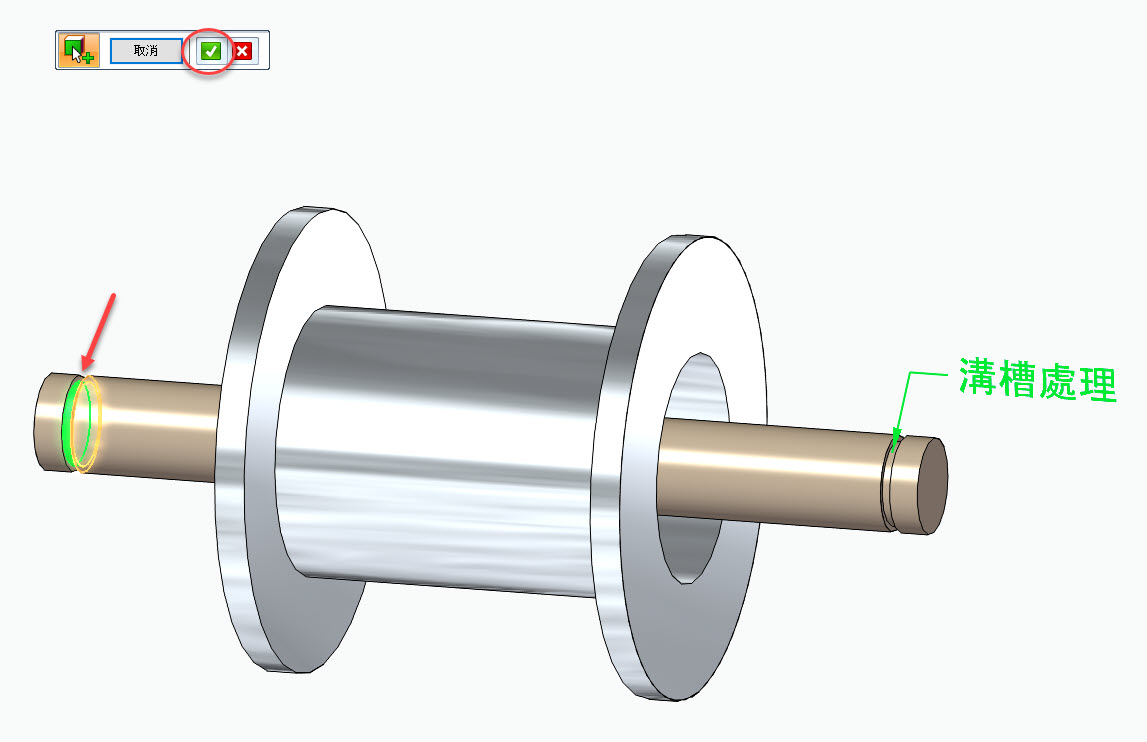

點選相同定義的其他面後，確定。

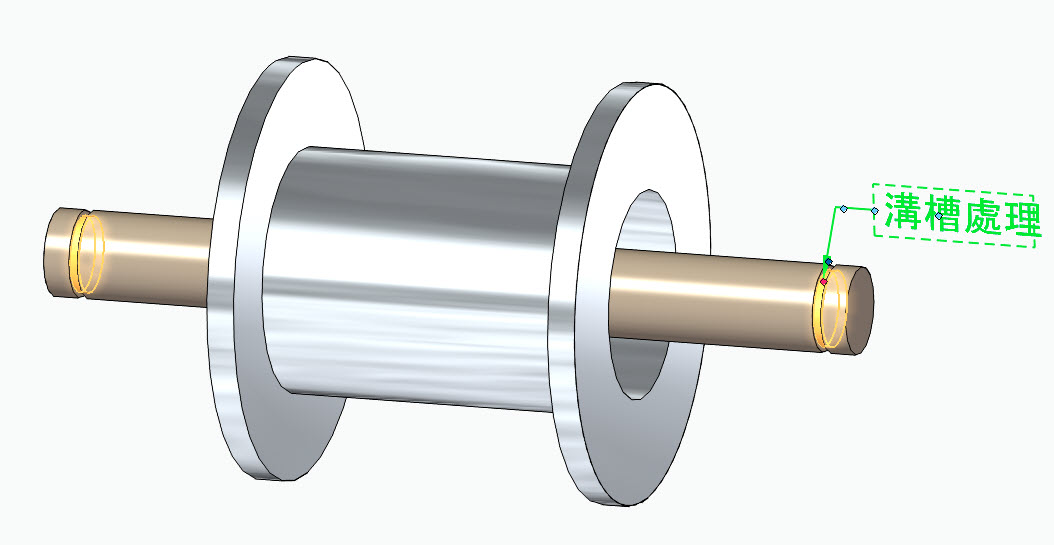

即可完成定義多個相同的註釋面。

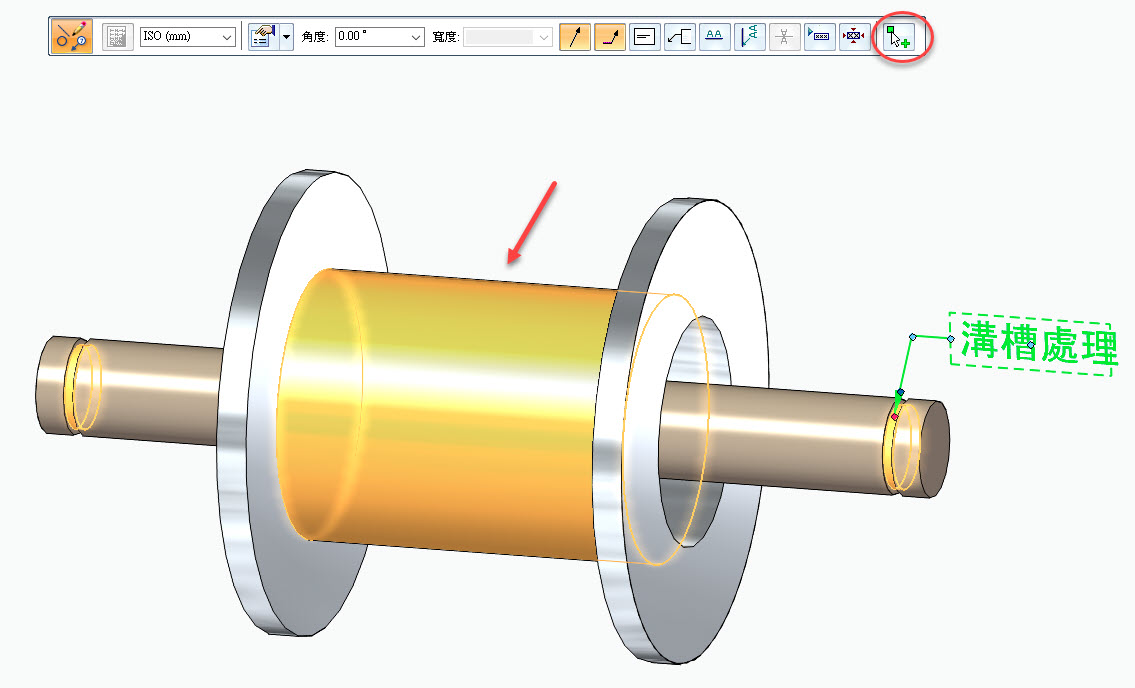

如果不小心點擊到非相同定義的面，可以再開啟【修改-參照幾何體】進行修改。

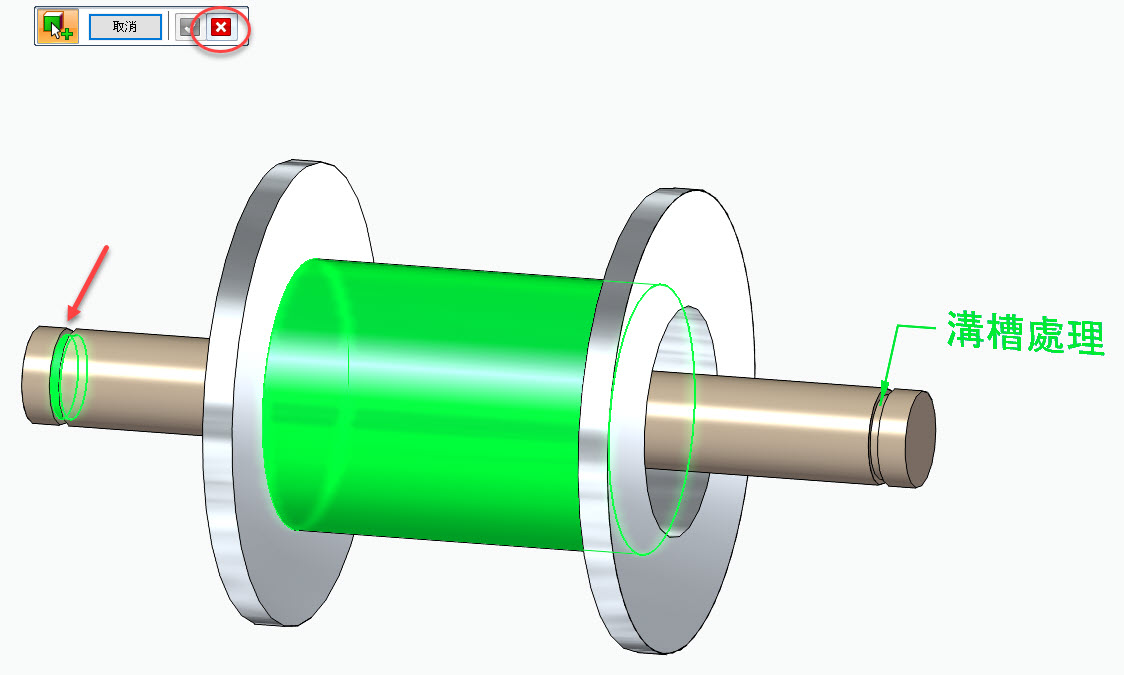

點擊紅色的叉叉，即可重新點選正確的定義面。...(完成)
