Solid Edge 順序建模中一次將草圖全部隱藏 – 2022/01/28

一月

Posted by Monica

Category:

在 Solid Edge 順序建模中，草圖在成型 3D 之後還是會顯示在畫面上，一旦3D特徵變多就很容易影響畫面的觀看，參考以下步驟便可以一次性將草圖全部隱藏。

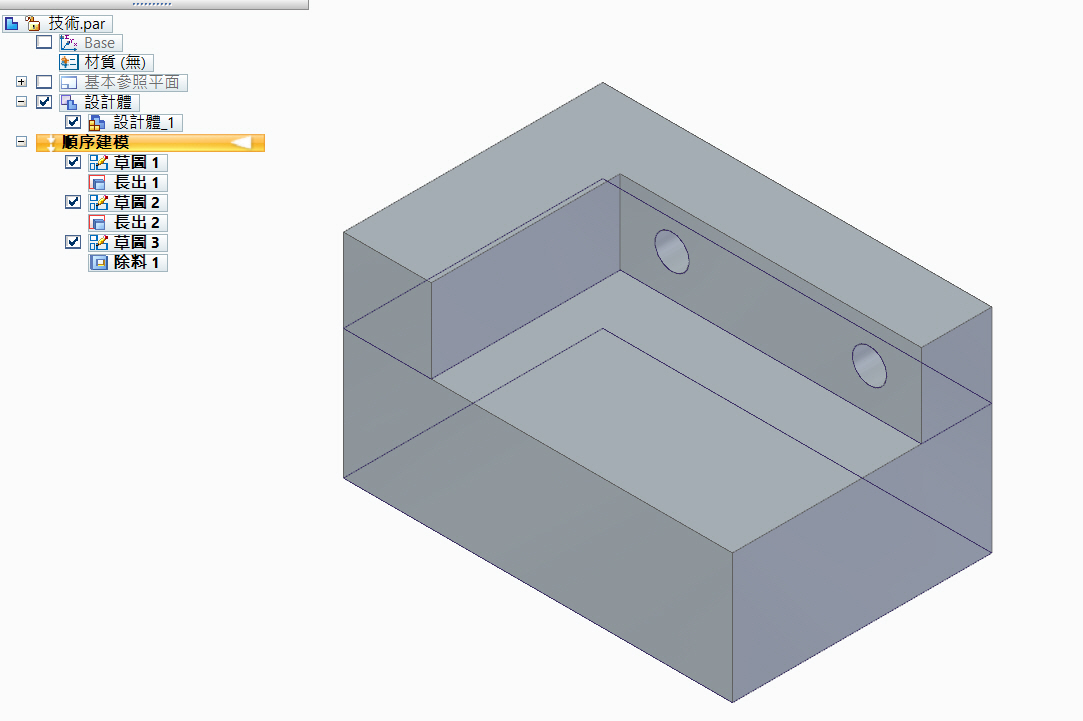

在Solid Edge順序建模中，3D模型中會將草圖全部都顯示出來。

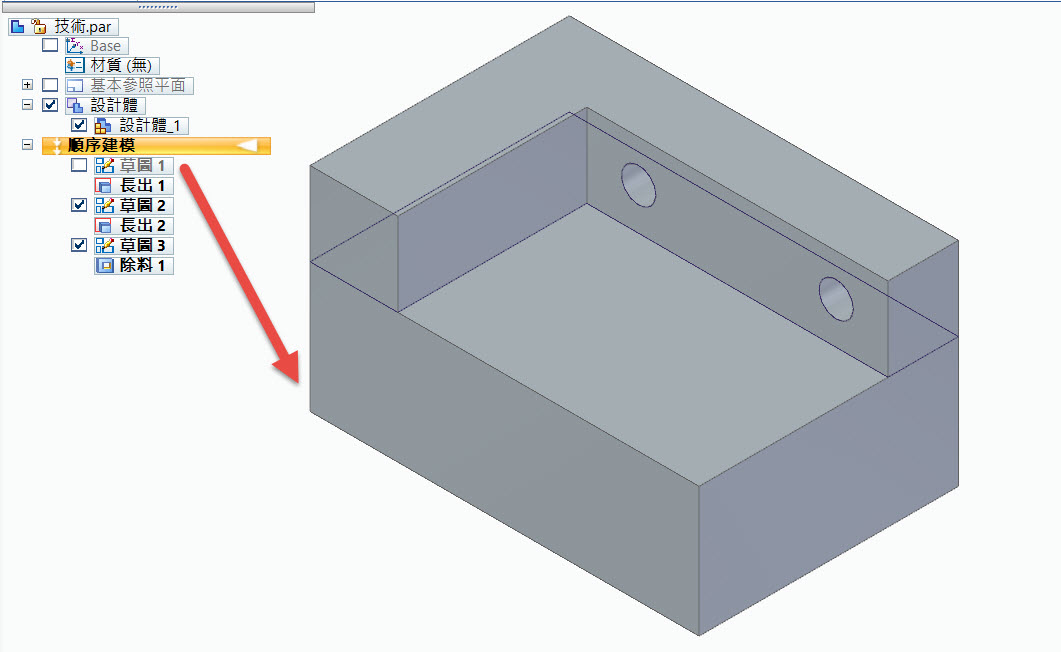

將草圖前方的勾勾取消，即可隱藏此張草圖，但是如果需要將全部的草圖隱藏，此種方式便很沒效益。

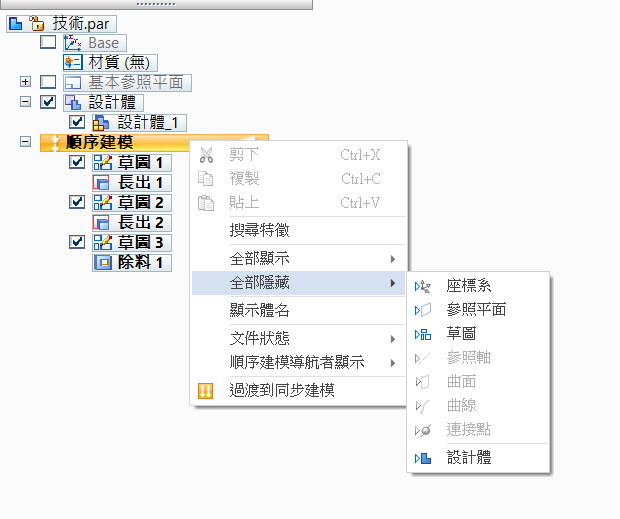

點選「順序建模」名稱條後、按右鍵呼叫出選單，再將滑鼠移動到「全部隱藏」位置上，即可看到可將其隱藏的特徵。

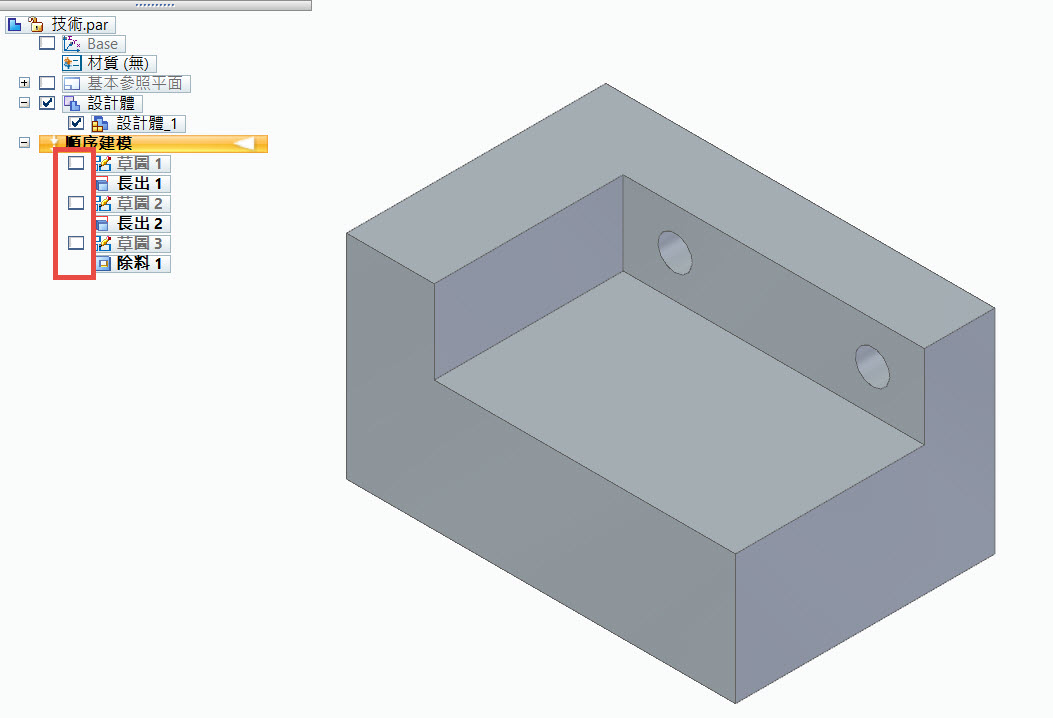

選擇「草圖」即可將全部的草圖一起隱藏，選擇「全部顯示」→「草圖」即可再顯示出來。

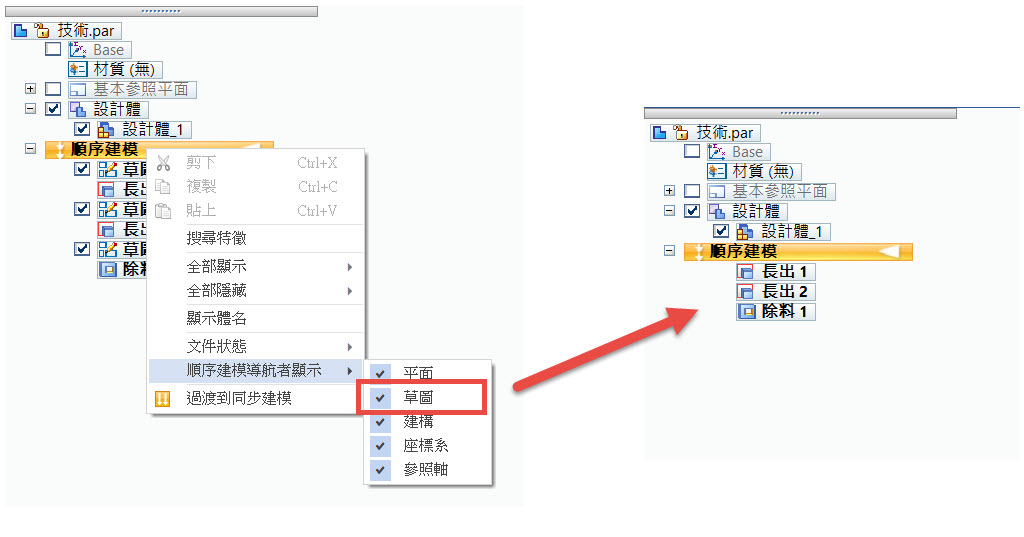

選單中的「順序建模導航者顯示」，是直接在「特徵列」中將此特徵隱藏，而使用此方式隱藏草圖的話，後續繪製的草圖都會在導航者中直接被隱藏，要特別注意。

林振煜 Bill
