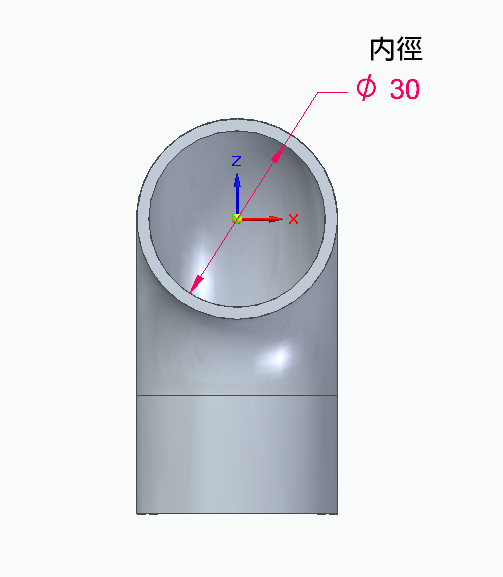

首先，繪製出使用者所需要的接頭零件，請留意接頭的尺寸，在後續步驟中會需要定義此接頭的尺寸，
以此範例為例，此為內徑30mm的接頭。

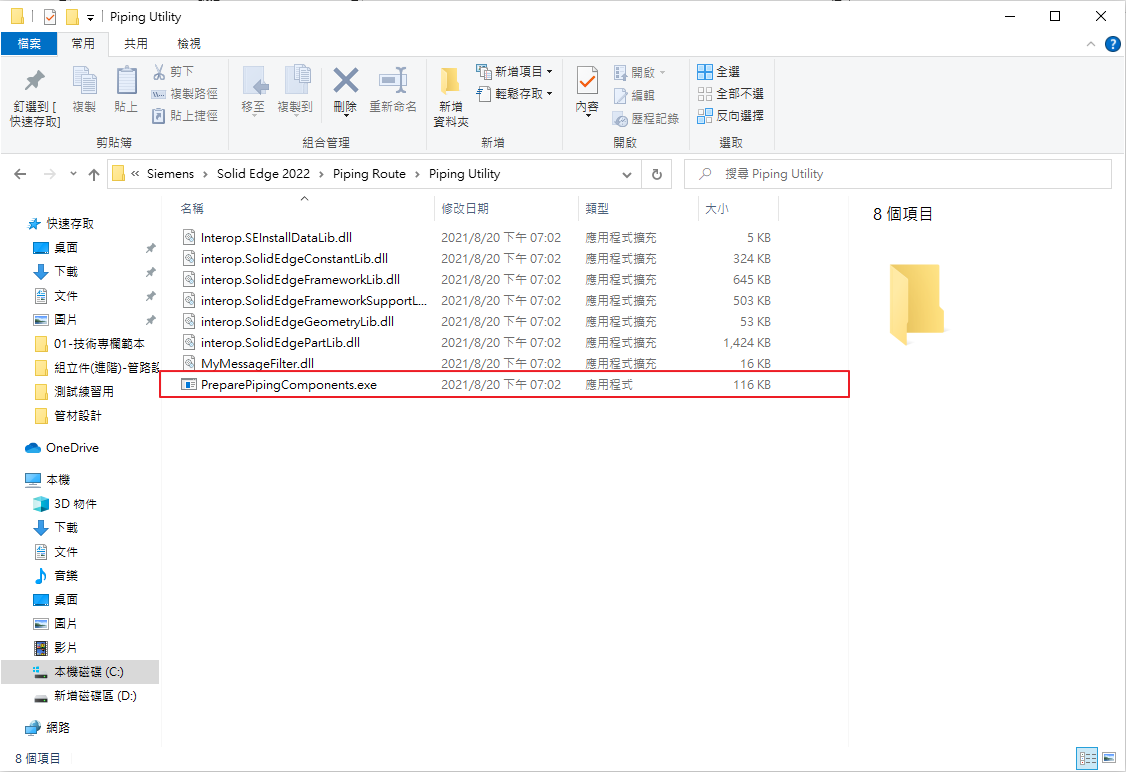

接著使用在「管路設計管材製作」有提到的「PreparePipingComponents」執行程式，該檔案位置在
「C:\Program Files\Siemens\Solid Edge xxxx\Piping Route\Piping Utility」，
此範例為Solid Edge 2022的版本。
*Solid Edge此時必須在開啟零件檔的狀態下才能使用，其餘狀態皆無法開啟此程式。

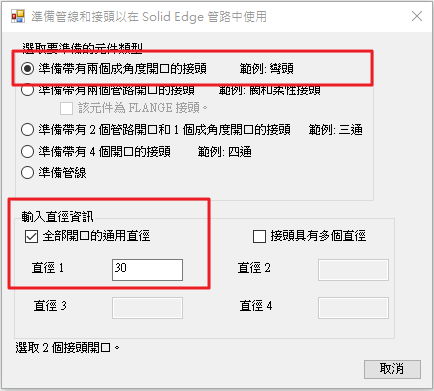

接下來會跳出一個視窗，舉凡設定彎頭，三通接頭，需要入零件庫定義時，都需要此程式作為定義使用，這時要建立接頭，
請選擇「準備帶有兩個成角度開口的接頭」，並且於底下輸入對應的管徑。

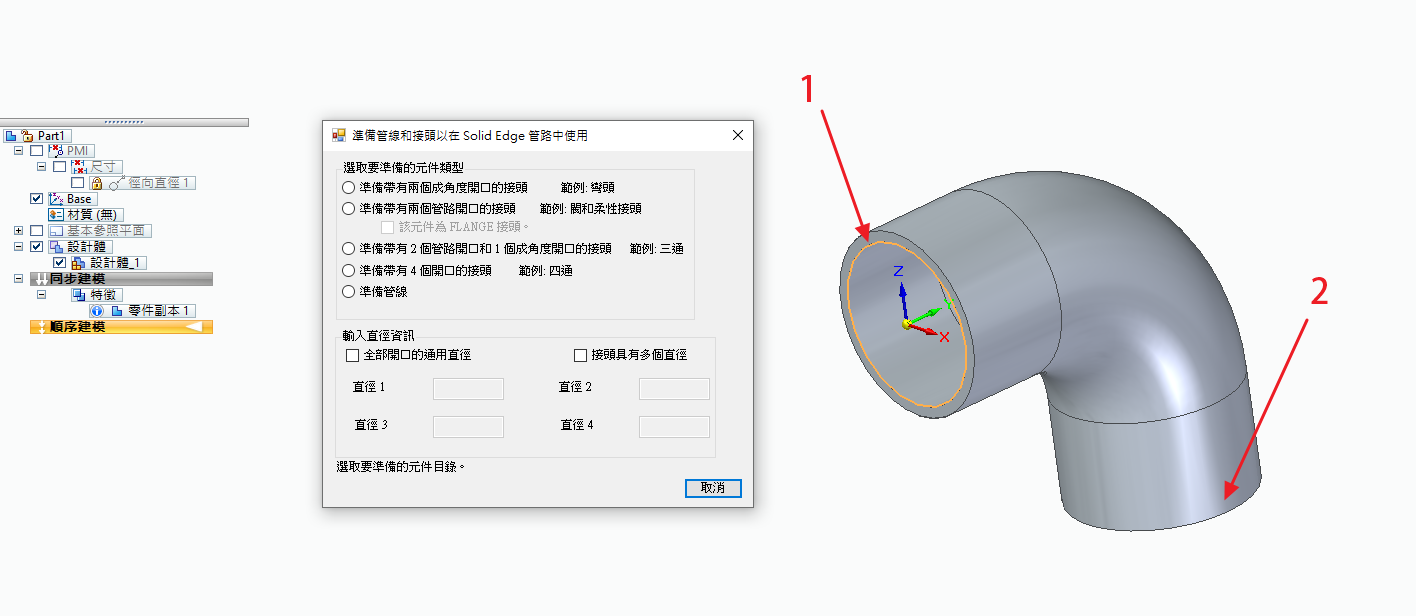

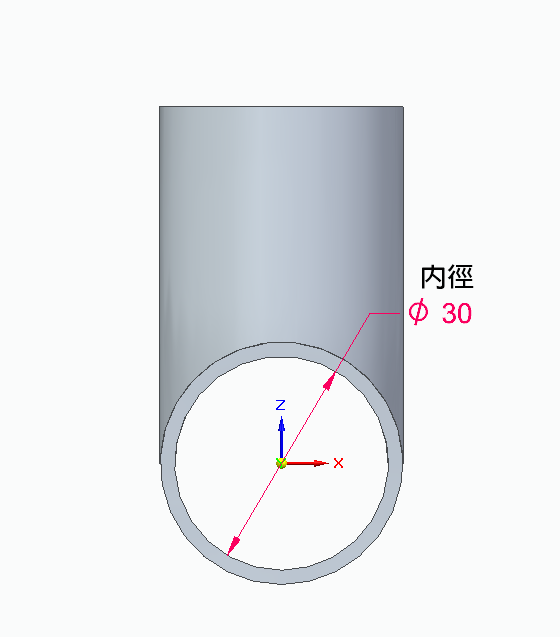

接著點選接頭內徑，定義接頭內徑的部分，先點選靠近座標的，再點另一邊。

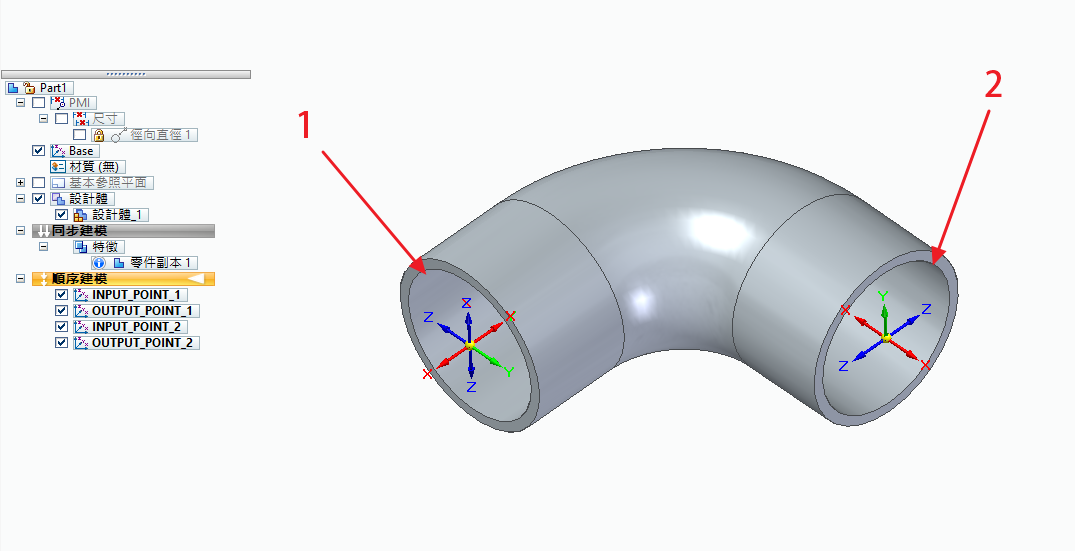

程式會自動幫使用者增加四個座標，分別為「INPUT_POINT_1」，「OUTPUT_POINT_1」，「INPUT_POINT_2」，「OUTPUT_POINT_2」。

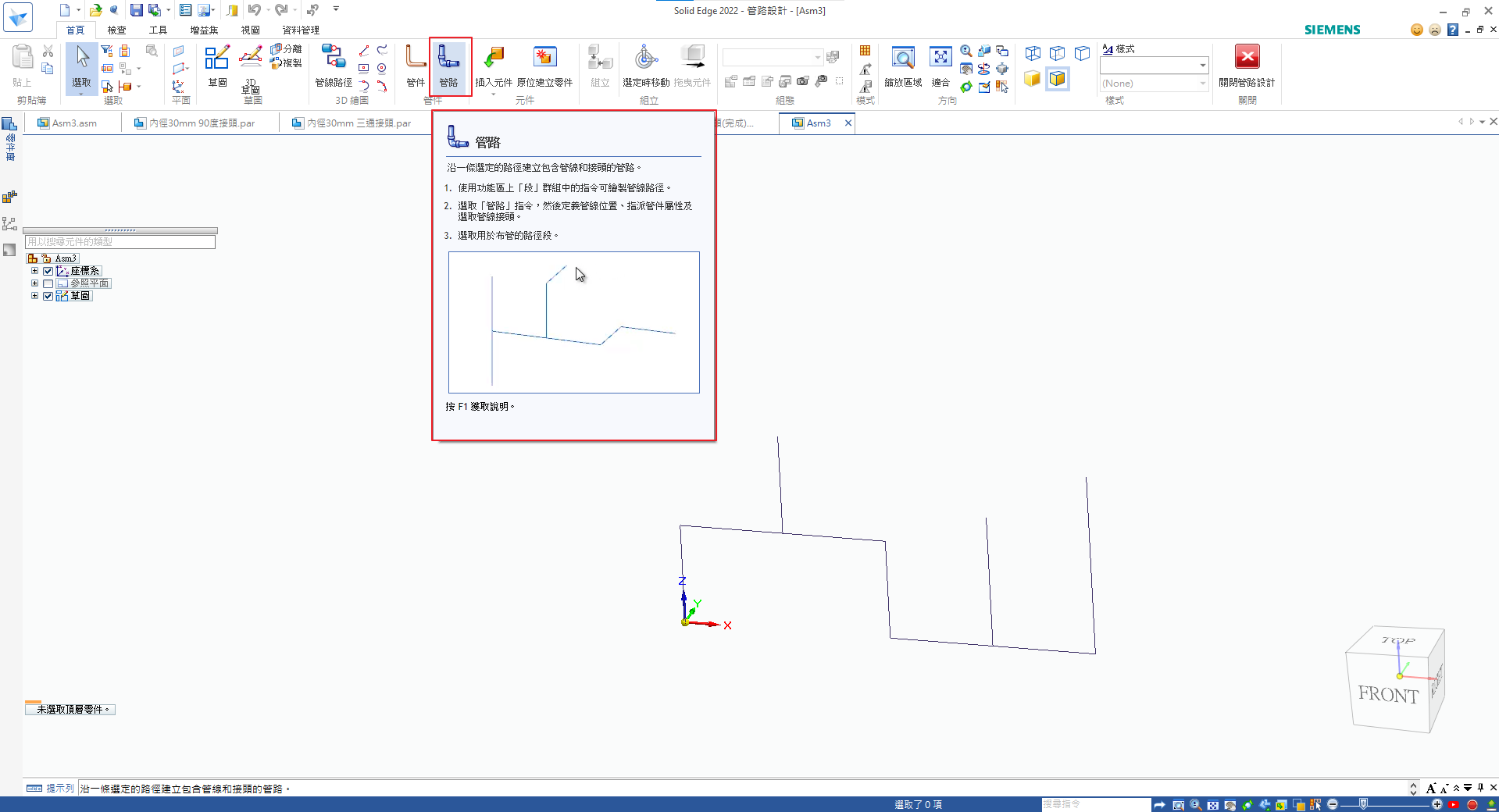

完成後，放置在所需的資料夾，檔名以可辨識設定即可，繪製所需的管路圖，並且選擇「管路」指令進行配管。

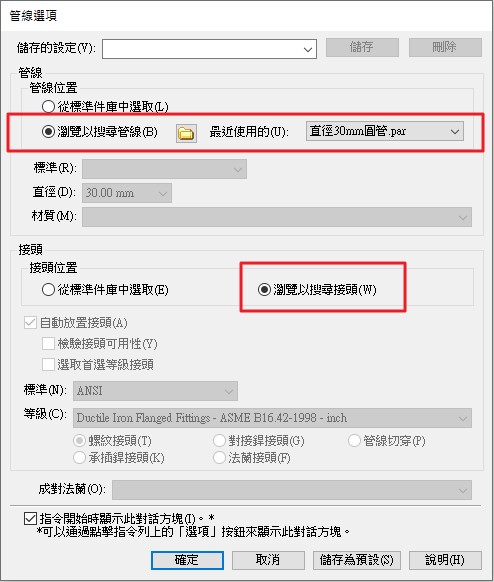

對話框出現之後，管材的部分使用「管路設計管材製作」此技術專欄中所自製的管材，該管材為外徑30mm的圓管，
「接頭」的部分請改成「瀏覽以搜尋接頭」，設定好後按下確定。

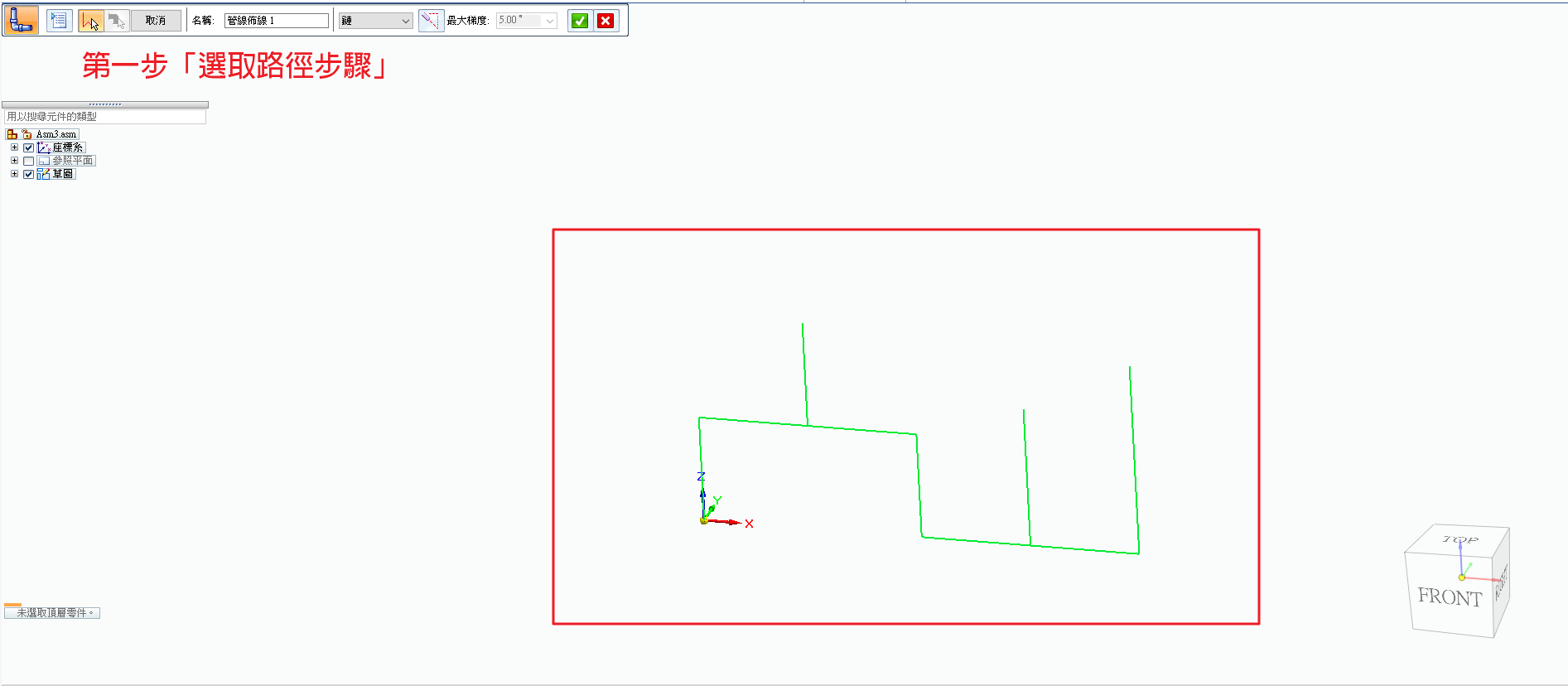

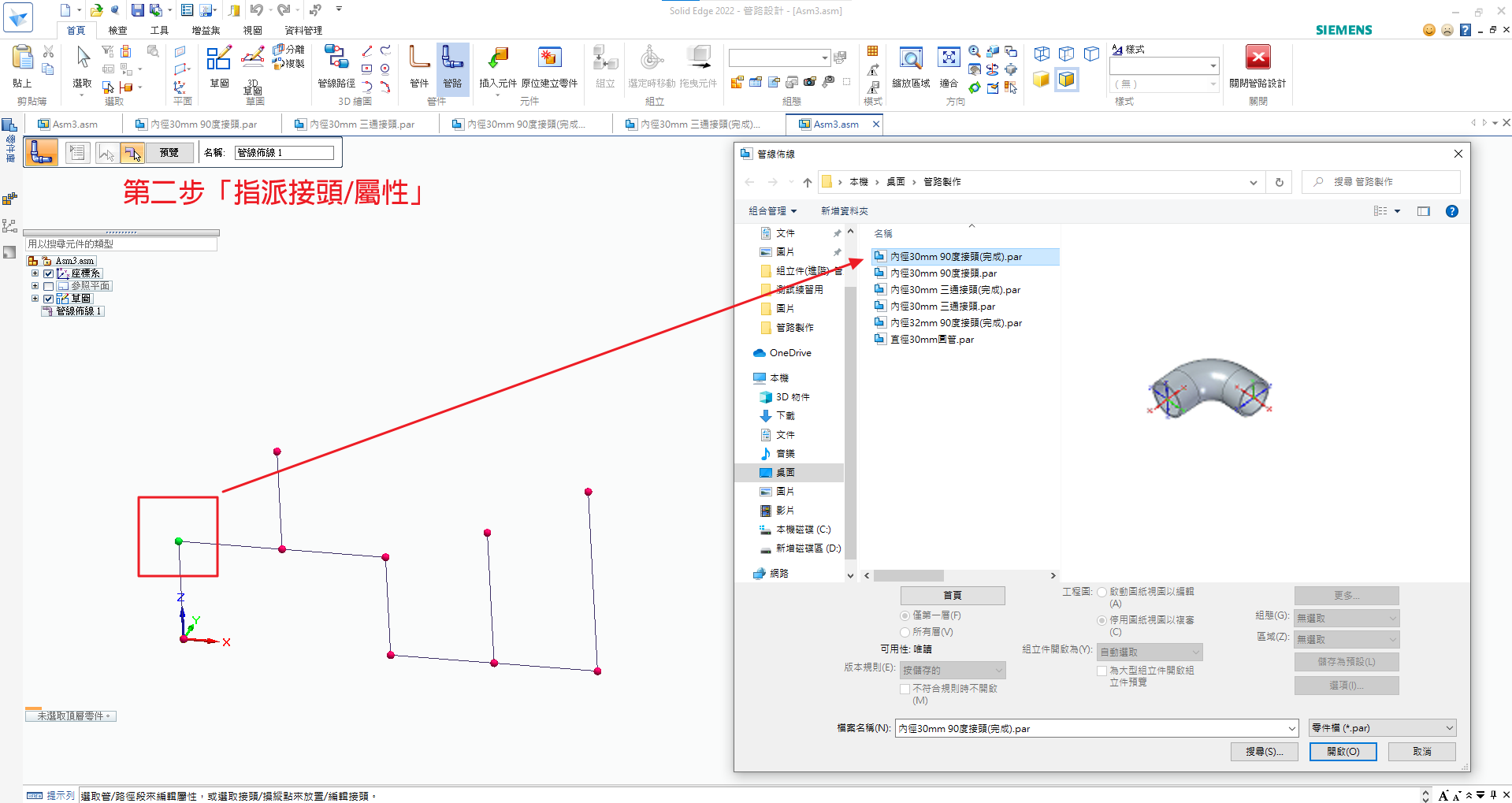

第一步，「選取路徑步驟」請點選草圖線段，第二步，「指派接頭/屬性」點選線段焦點的紅點，會跳出選取檔案的畫面，請選擇剛剛建立好的接頭。

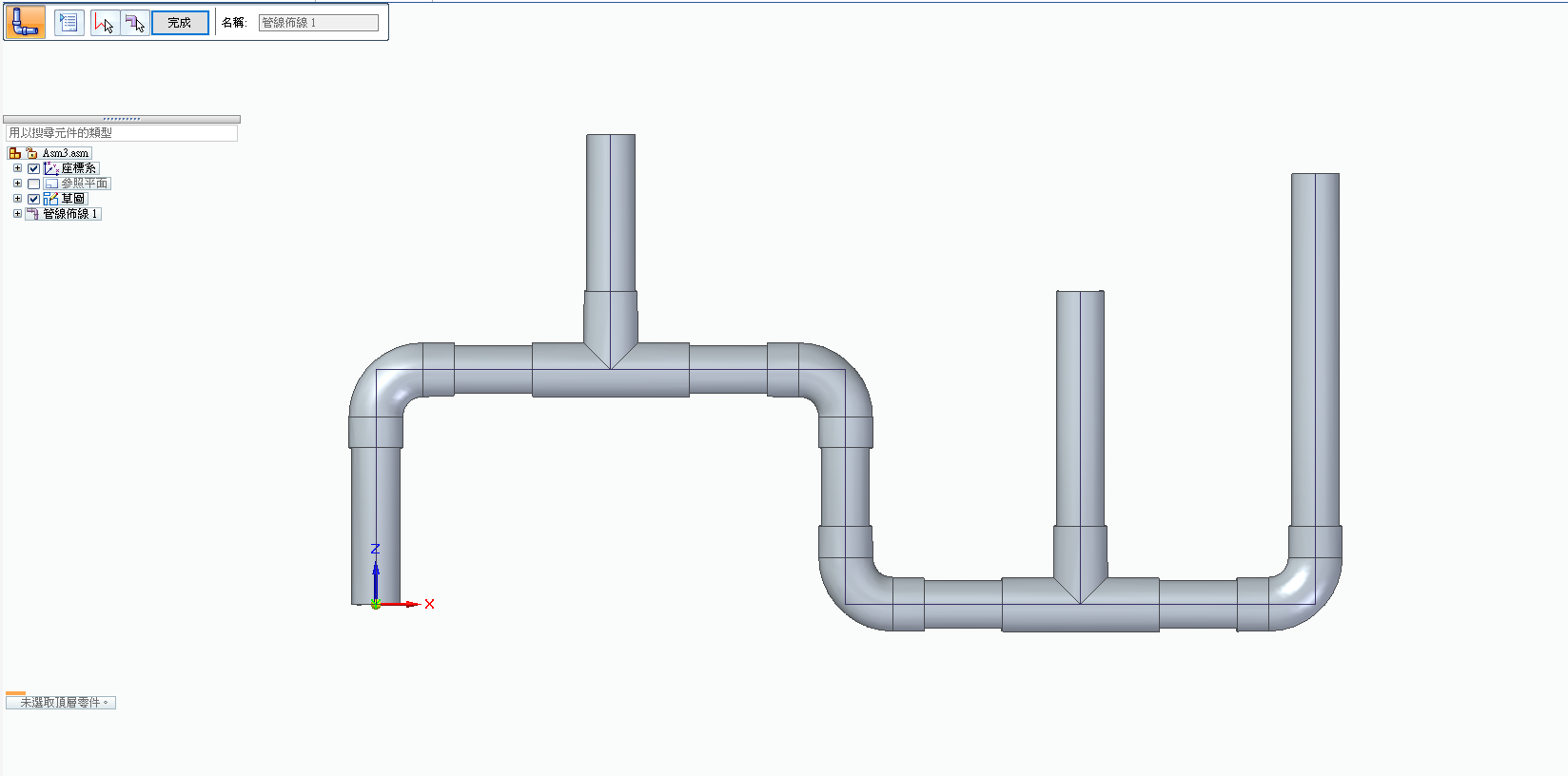

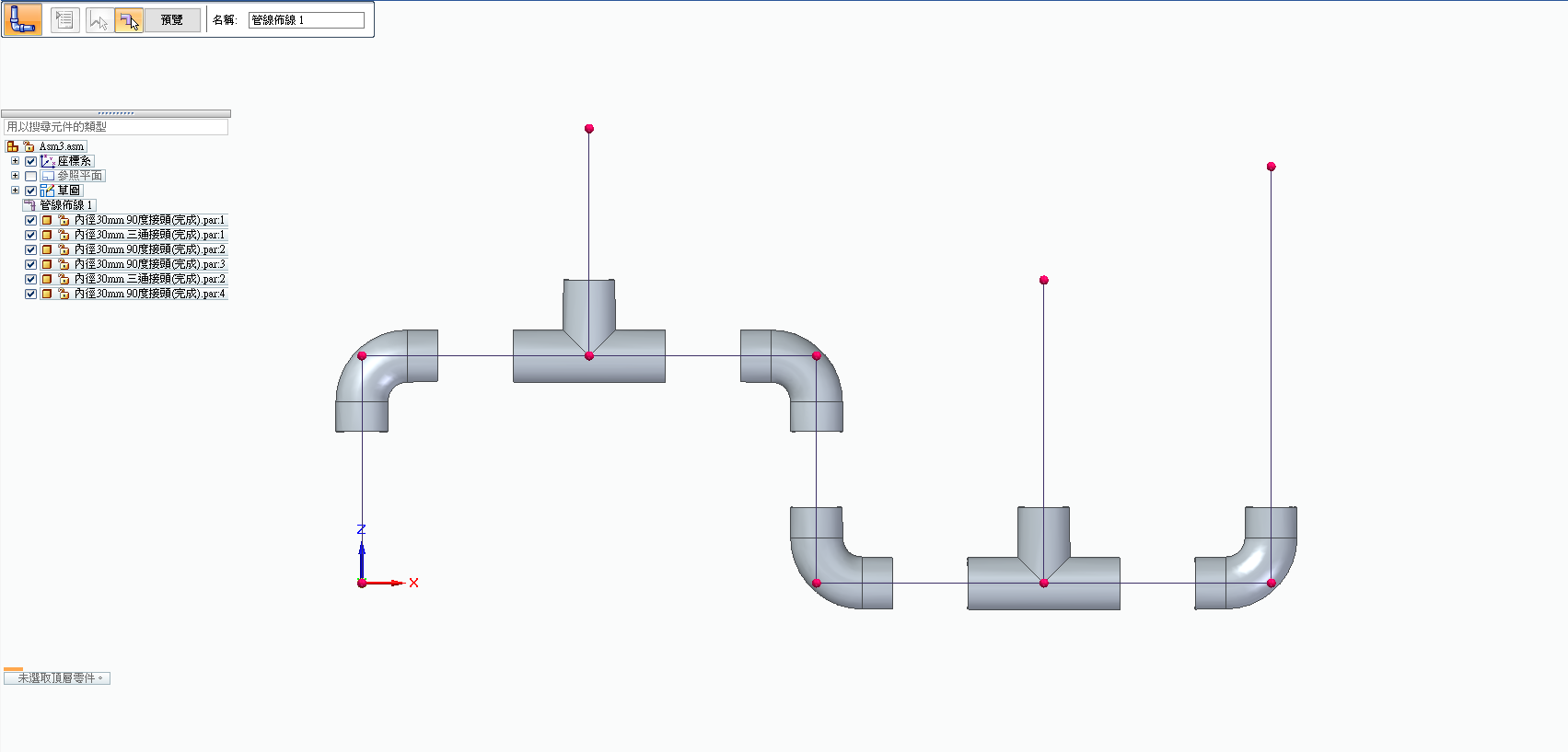

接著按下預覽完成，即可使用自行建立的接頭進行管路設計。…(完)
