當我們繪製好3D模型並標註好尺寸時，可透過下面設定後，在工程圖中直接匯(帶)入尺寸，不須重新標註，節省重複標註的時間。

步驟1 步驟2 步驟3

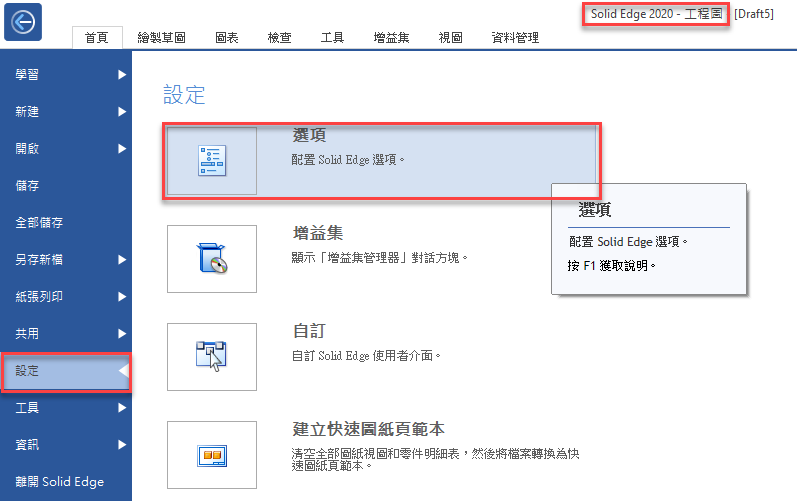

首先在"工程圖" 環境底下做設定。

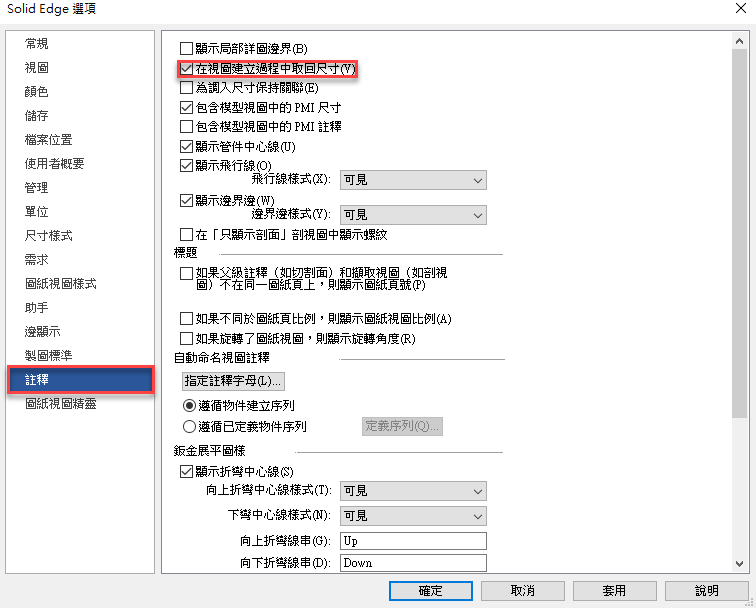

接著在 "註釋" → "視圖建立過程中取回尺寸" , 勾選並 "套用" 。

"3D" 轉到 "工程圖" 後尺寸直接幫我們匯入, 如無勾選 "視圖建立過程中取回尺寸" 則軟體不會把尺寸匯入工程圖。...(完成)
