Solid Edge CAM Pro(NX CAM) 三軸曲面去毛刺操作方式 – 2021/09/17

九月

Posted by Monica

Category:

加工 - 三軸

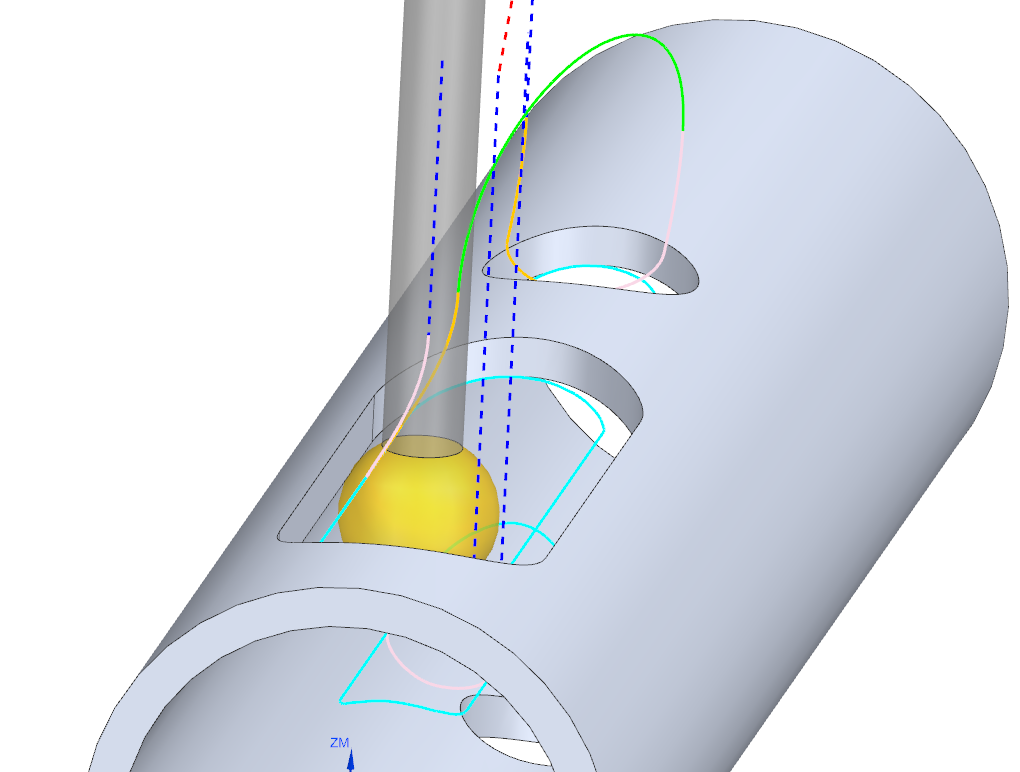

Solid Edge CAM Pro(NX CAM) 在1980版本推出針對多軸去毛刺工序，內有三軸、四軸、三+二軸、多軸，依照機床類型選擇可使用的軸向設定，在工件為繪製倒角的情況可選擇或排除邊線，並使用球刀或球頭銑，設定所需倒角的寬度或深度進行倒角去毛刺動作，以往需設定投影加工控制刀軸及向量較繁瑣的設定，在此工序即可輕鬆完成，請參考以下操作方式。

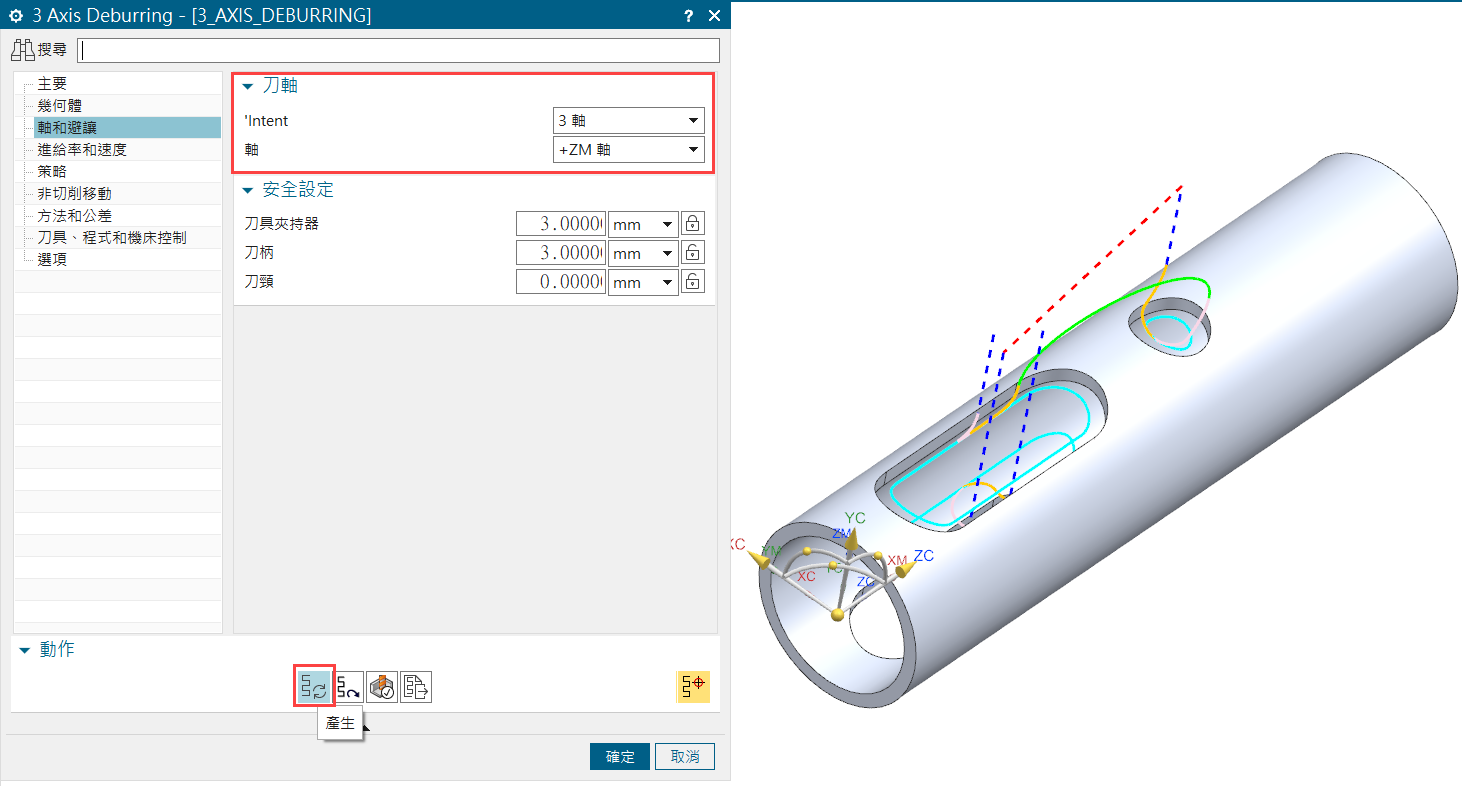

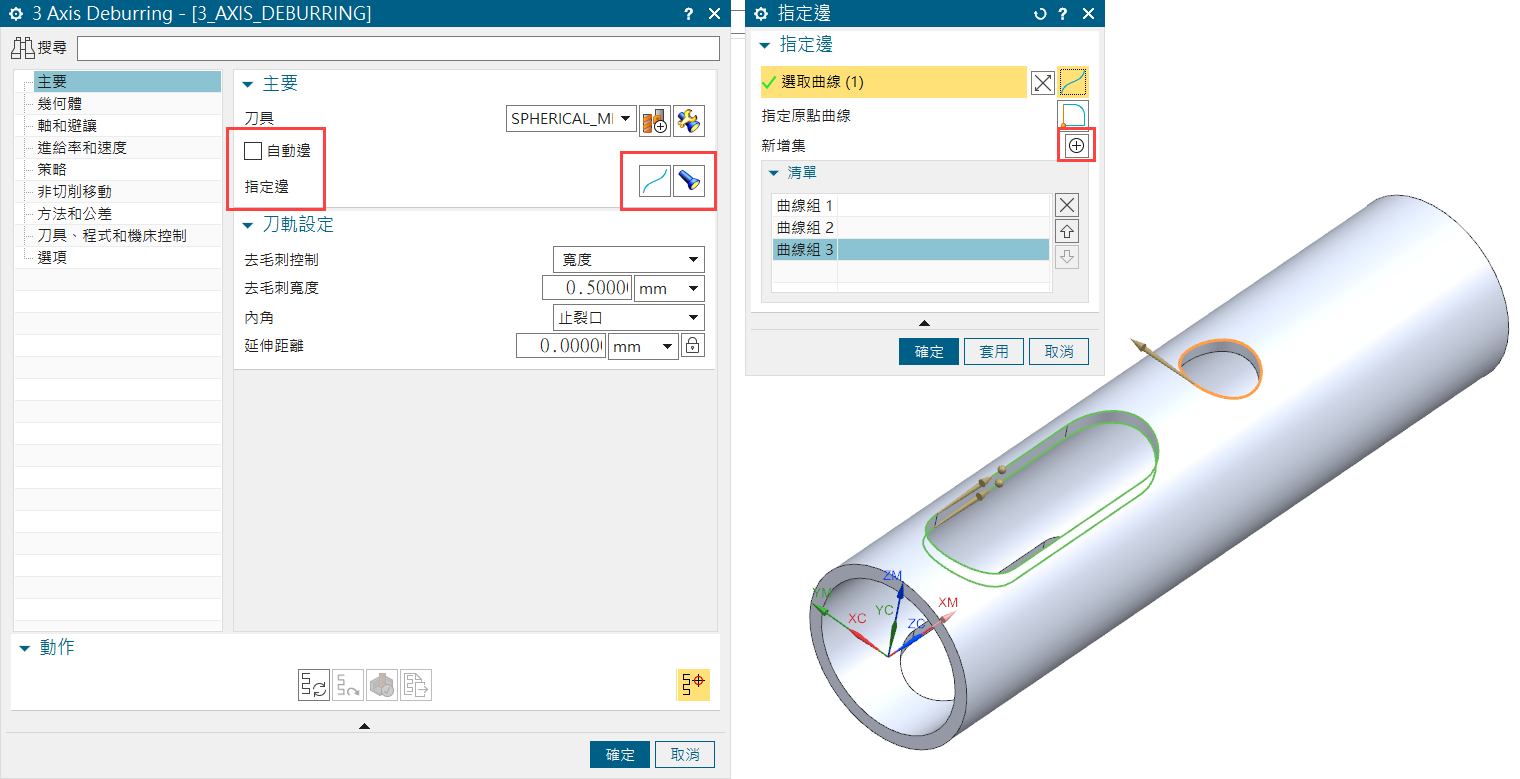

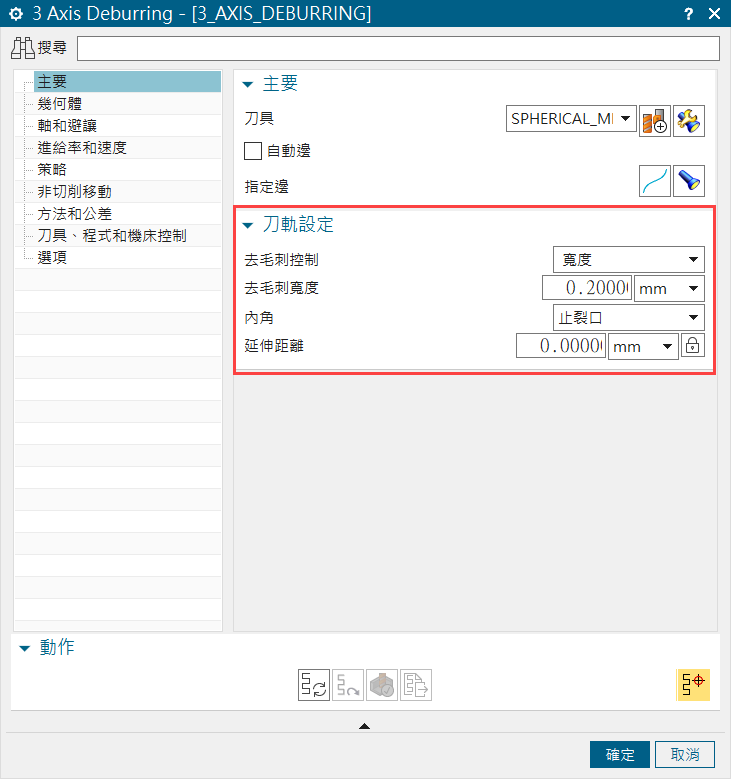

步驟1 步驟2 步驟3 步驟4 步驟5

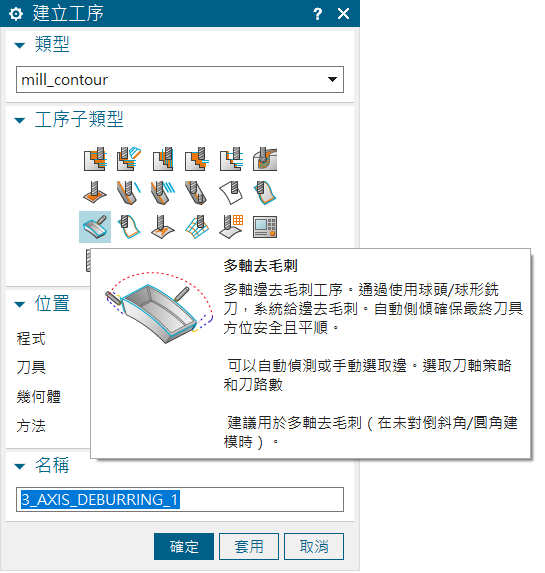

該工序位置在類型「mill_contour」的工序子類型「3_AXIS_DEBURRING」多軸去毛刺，注意WORKPIECE內需設定加工零件，並使用球刀或球頭銑刀。
