Solid Edge在繪製草圖的時候如何顯示對齊水平線段、垂直線段或者其他端點的對齊指示符。請參考以下說明:

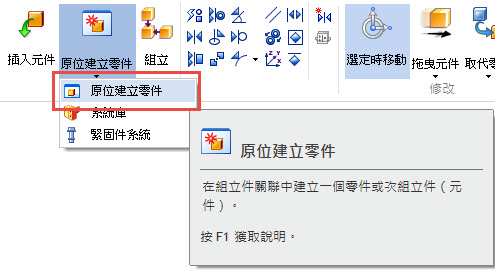

首先，開啟位於組合件中功能中的原位建立零件

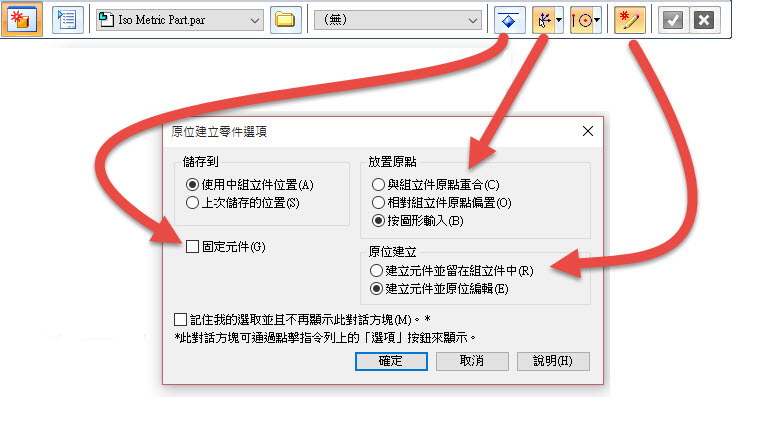

開啟之後，會有工具列及選項可以進行調整，按下確定鍵 ※ 可以調整的選項為(1)放置原點的位置設定(2)建立後是否要立刻編輯的選擇

後續還可以調整需要用哪個範本開啟(零件、板金、組立件)以及材質

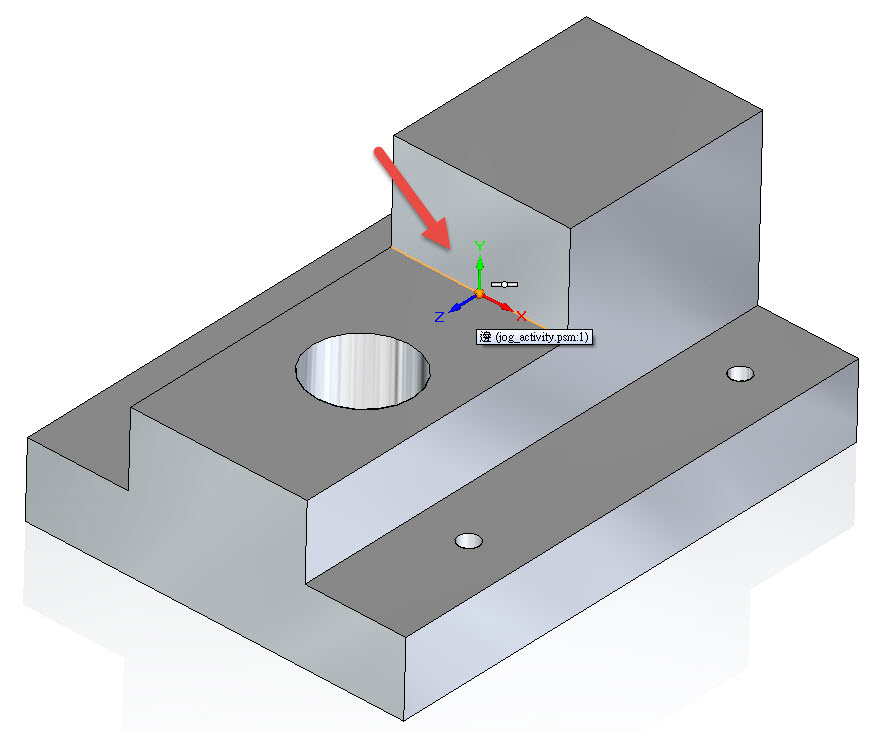

接下來再選擇要放置座標的位置(可以利用鎖點功能)

可以看到底下有提示列，可以跟設計零件時的平面一樣，可以經由快捷鍵調整

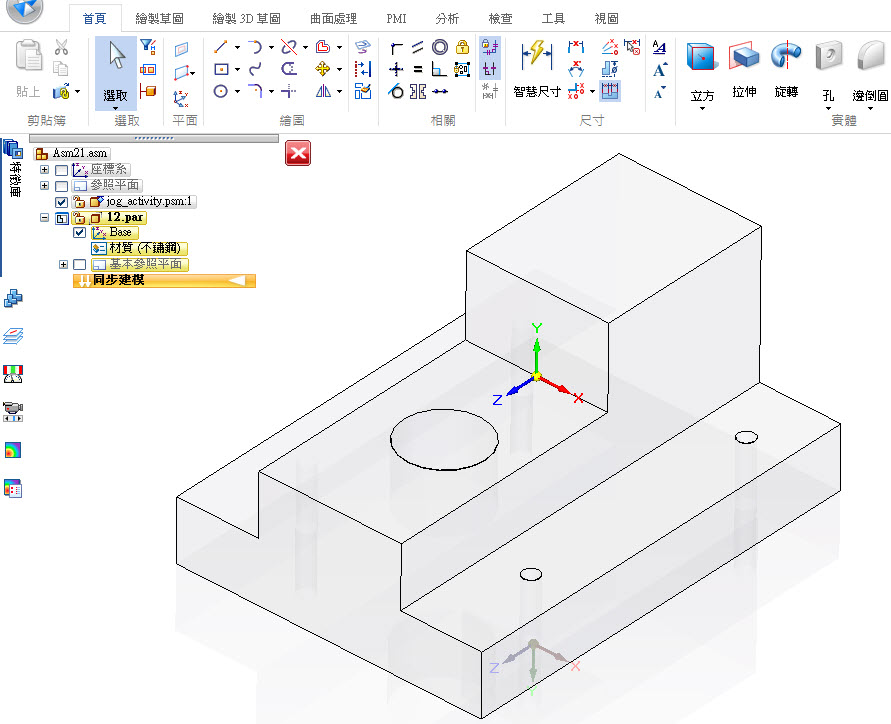

放置完成後，儲存檔案，接下來就會進到組立件的零件設計模式

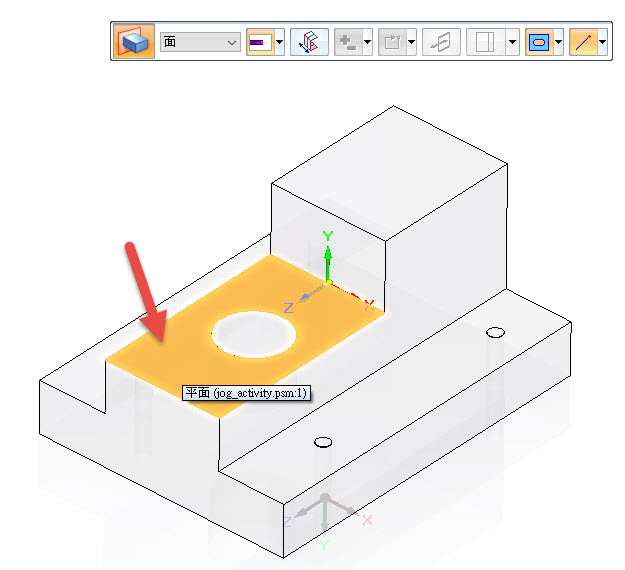

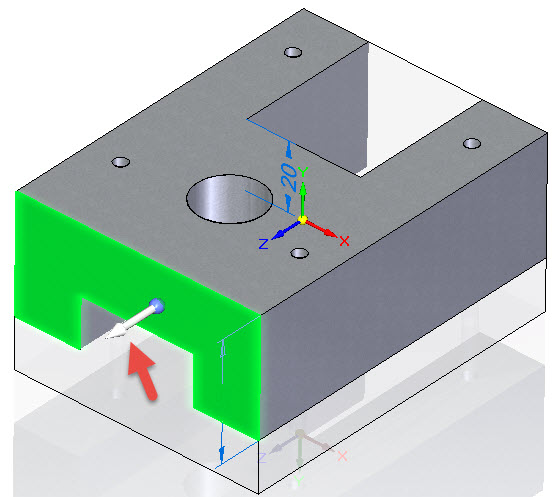

利用零件的拉伸功能進行模型的拉伸，點選需要拉伸的面

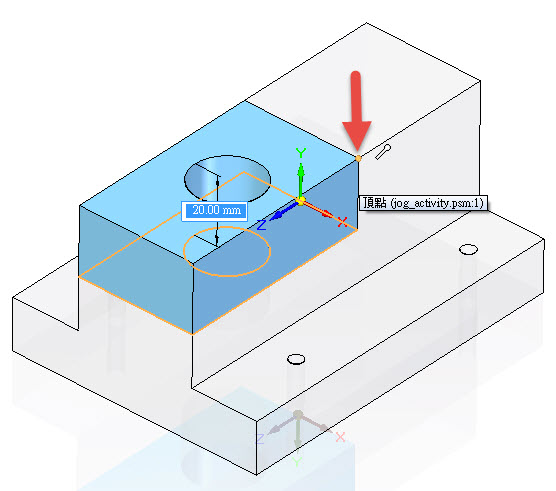

按右鍵接受之後，拉伸至鎖點位置

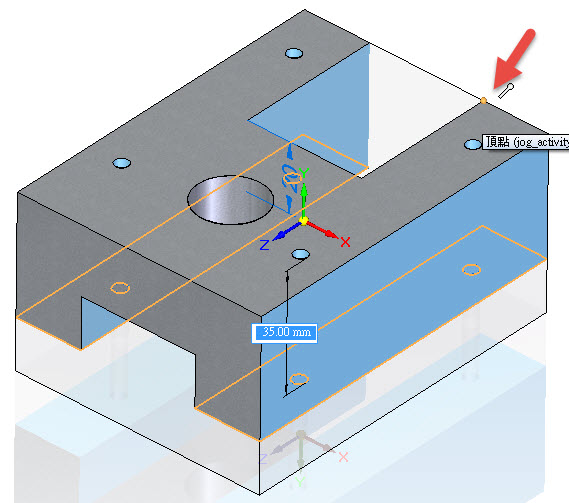

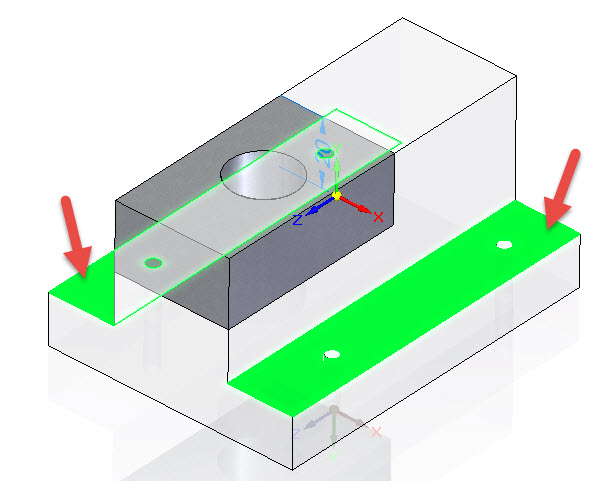

以此類推，選擇底下兩個面，做一樣的動作

最後，我們再進行模型的修改，點選面往內調整3mm

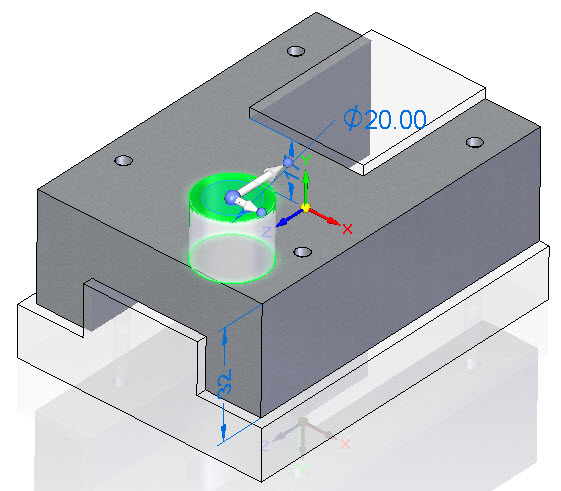

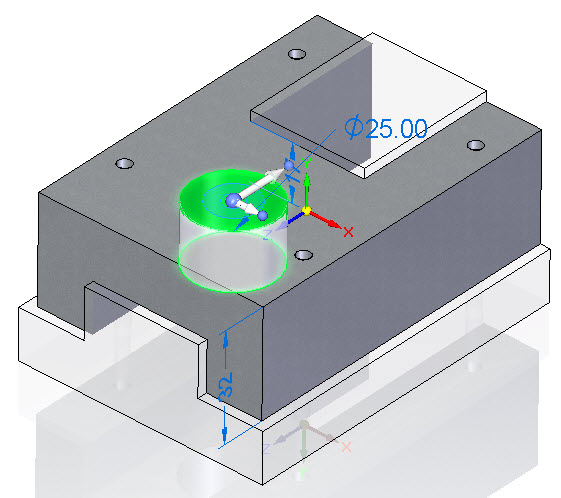

也可以點選圓孔，直接進行圓孔的設計變更

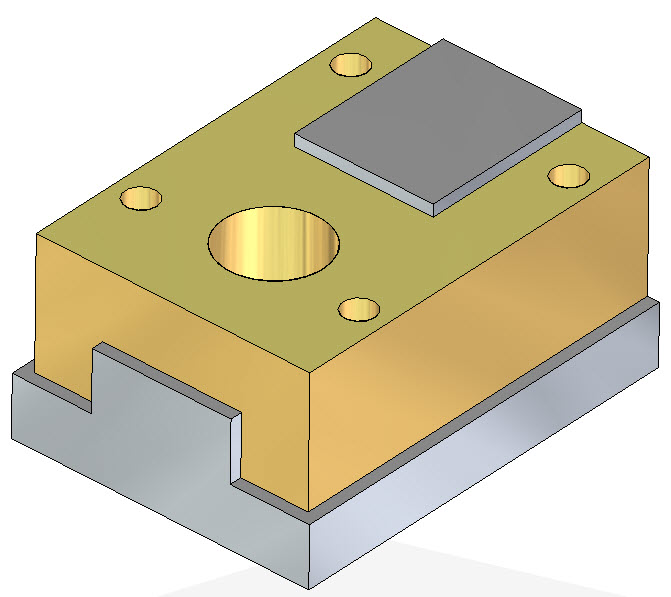

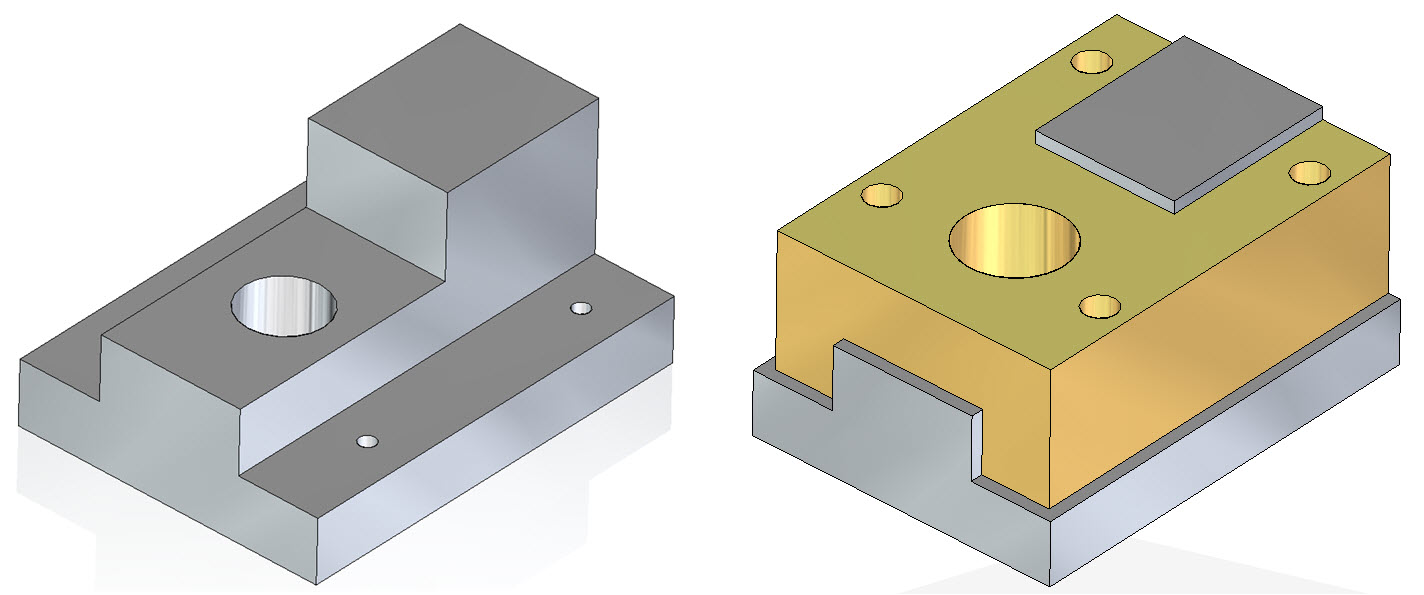

也可以將這樣的作法，利用到其他圓孔，就可以完成我們TopDown設計

李俊達 Jimmy Lee
