Teamcenter-CAD檔與文件整合-1 – 2017/08/04
4
八月
在Teamcenter中，能夠輕鬆將"文件"與"CAD檔"做整合，成為一個"有關聯"的架構，方便使用者找尋對的文件及物件甚至掛上對應的名稱方便管理，不會再因為找對的檔案及相對應的文件花上幾個鐘頭。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

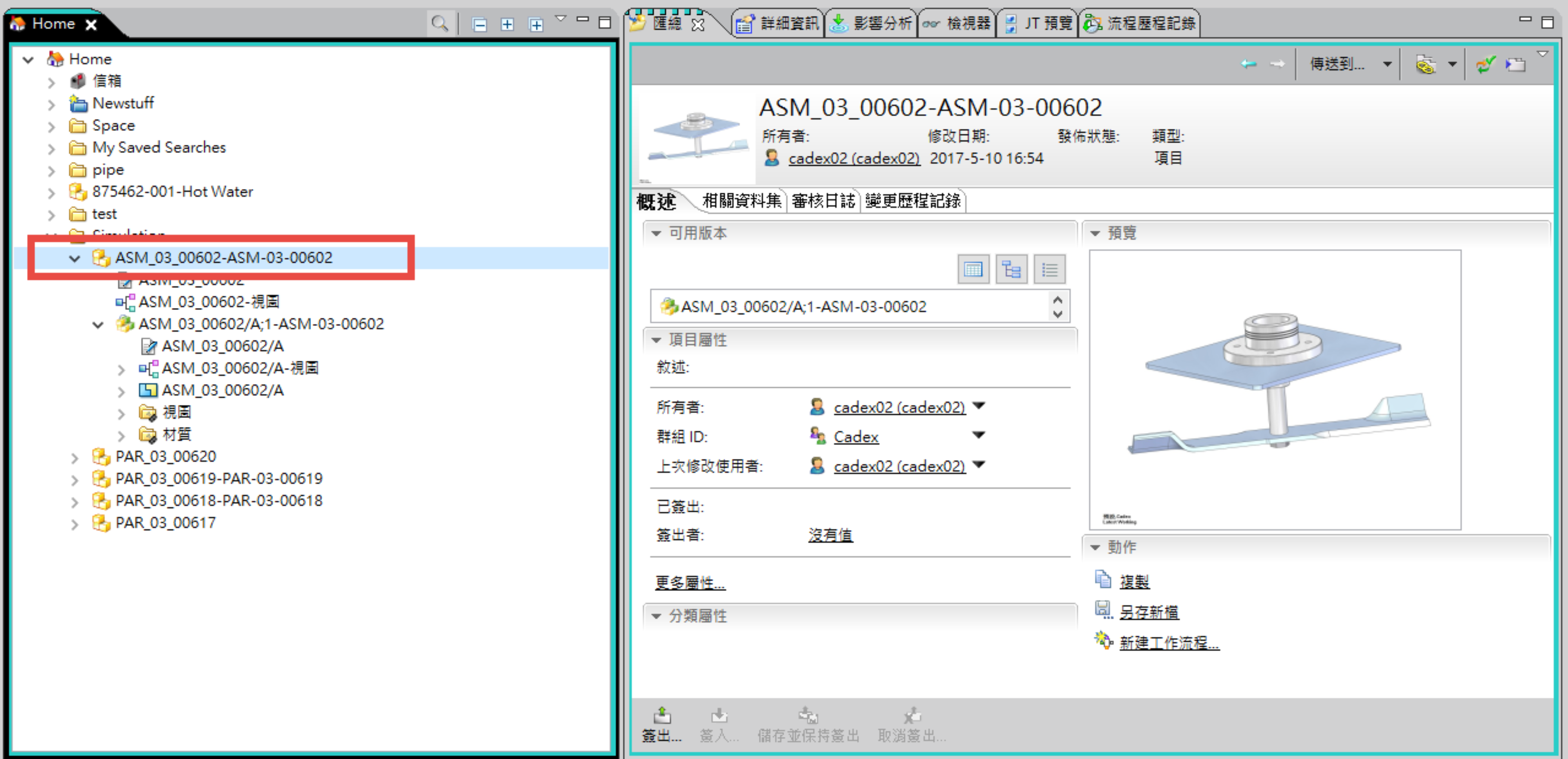

首先點選要新增檔案的"項目"或者是"版本"。

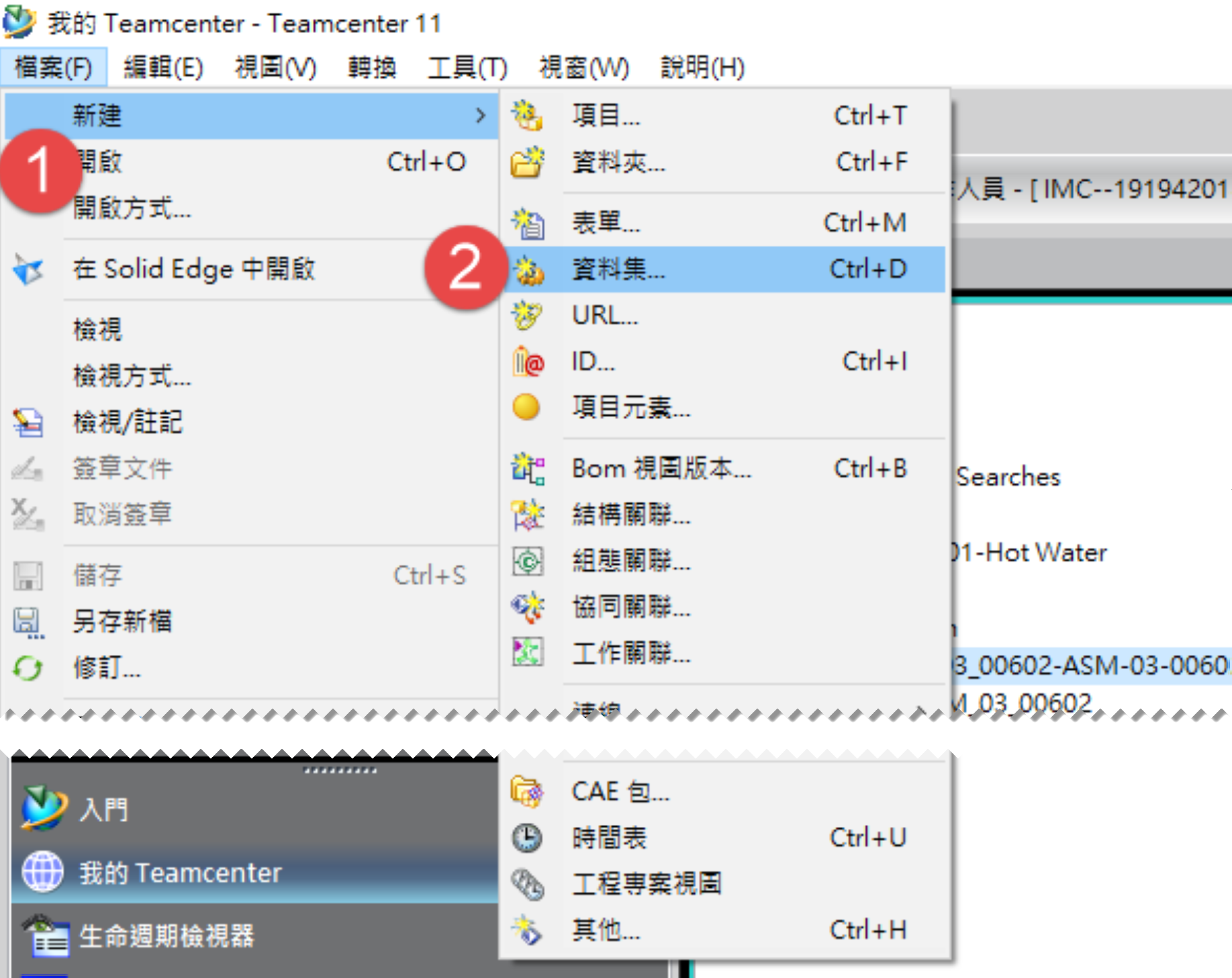

然後點選左上角檔案→新建→資料集。

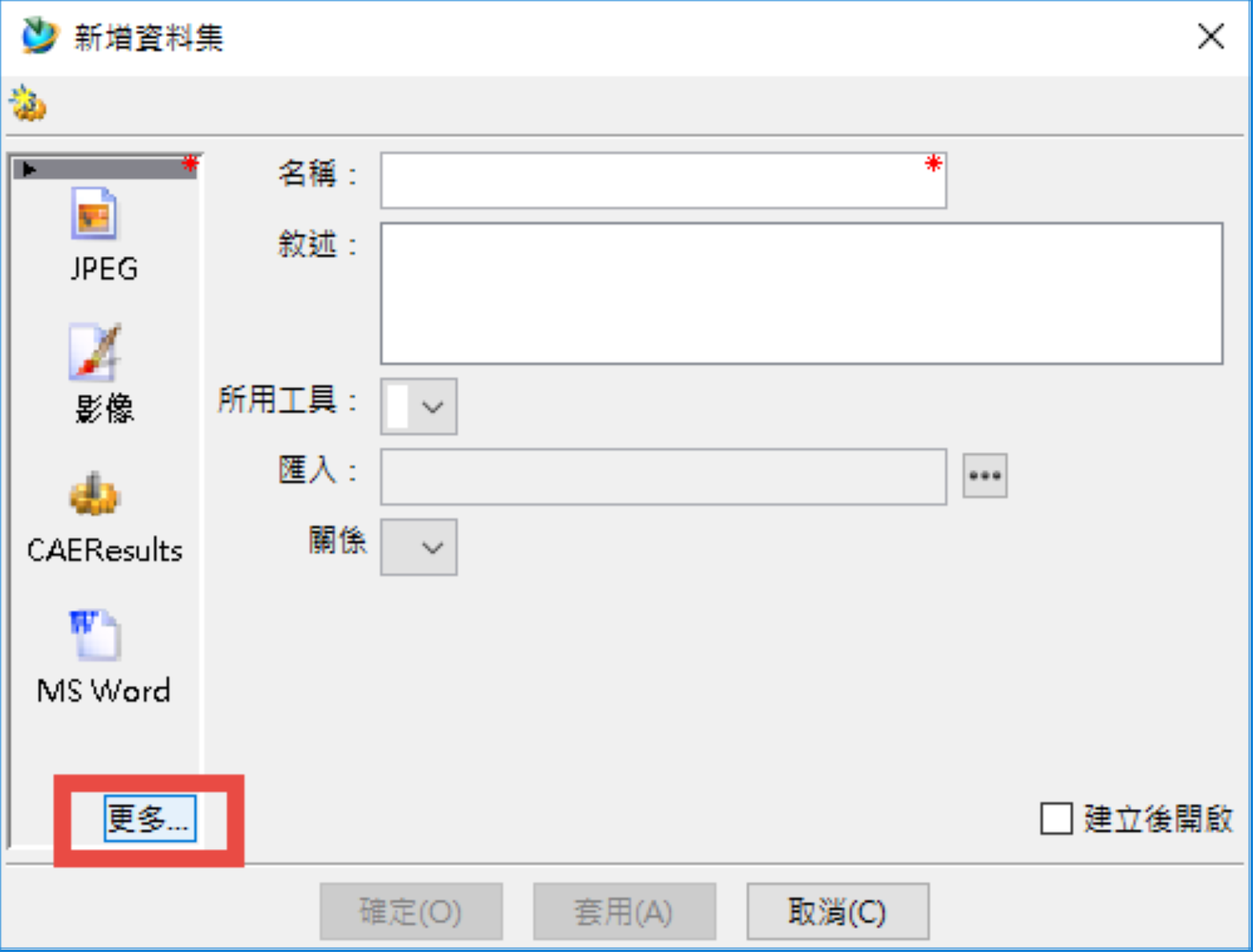

點選之後可點選更多來查看要上傳的檔案是屬於何種類別檔案(例如:Word、Excel、Stp、Jt…等等)。

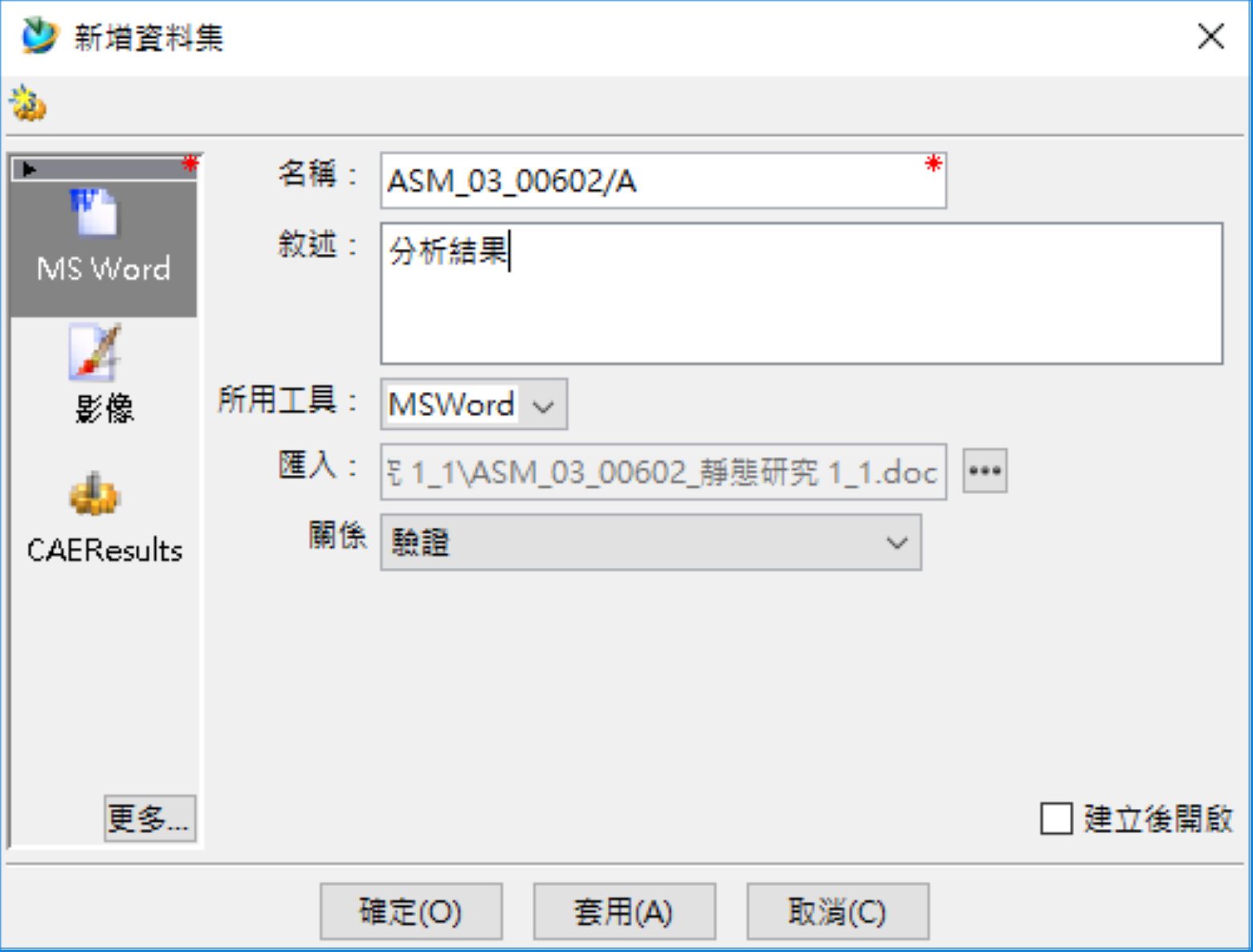

這次選擇"Word檔案"，填入敘述、關係及選擇開啟此檔案的工具後，點選確定就可新增。

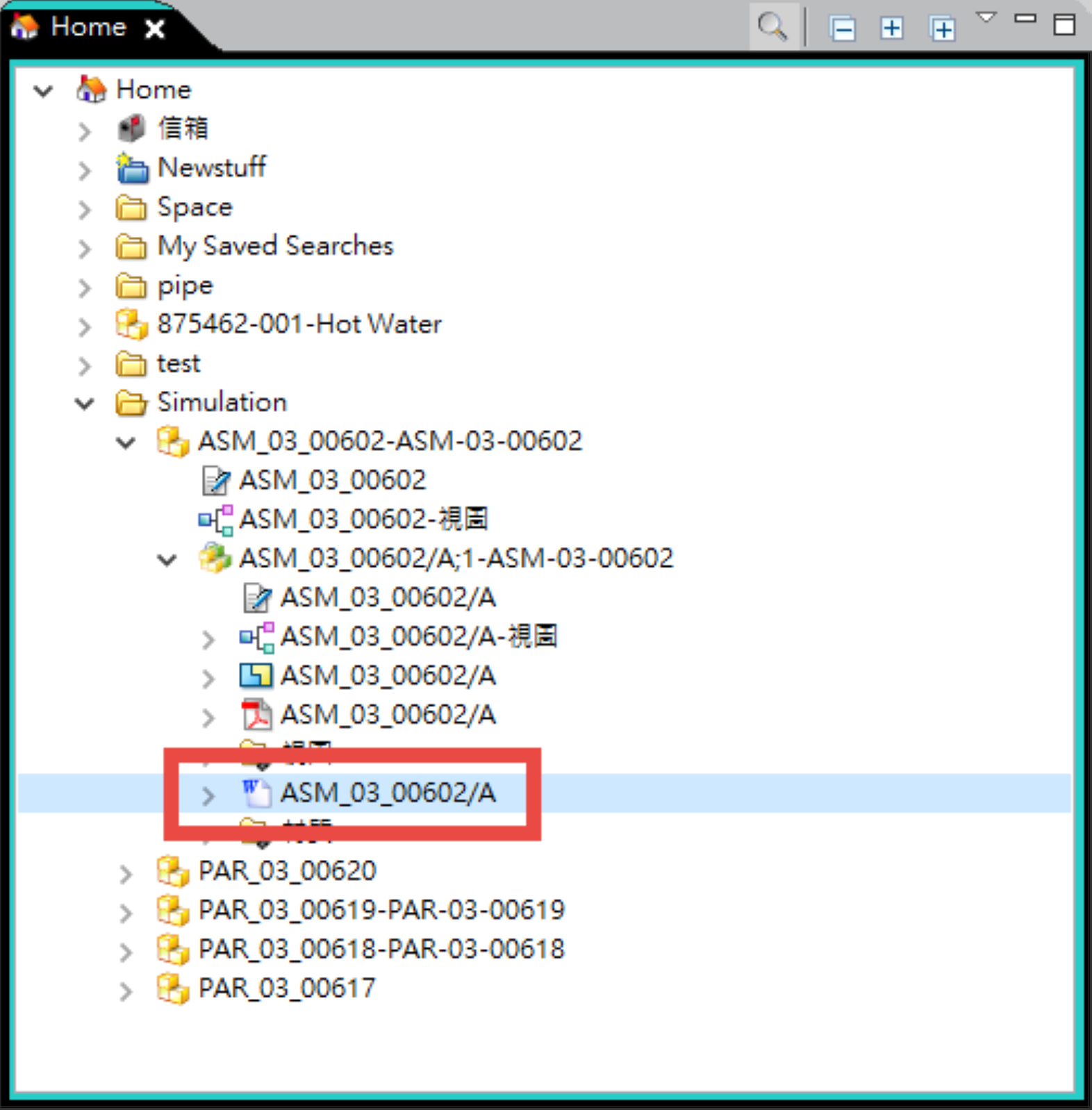

上傳後，可以看到檔案已經與CAD檔案檔名相同，方便讓使用者可以直接管理檔案，此時對檔案點兩下則會開啟檔案。
▲ 注意: 若不需要文件與CAD檔同名，可在"步驟四"直接修改名稱即可。
▲ 注意: 若不需要文件與CAD檔同名，可在"步驟四"直接修改名稱即可。

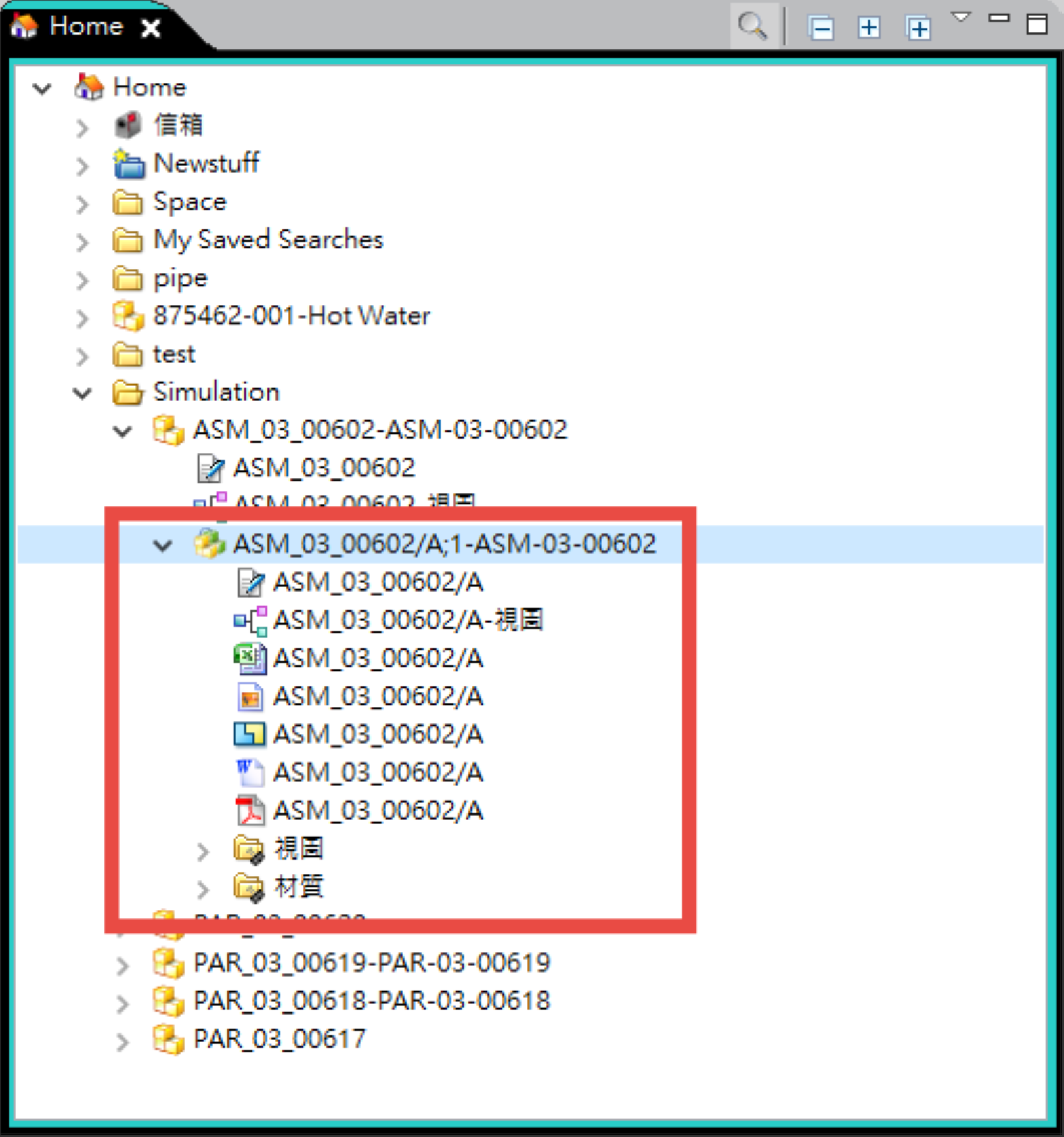

最後將需要的檔案都上傳後，就可以看到CAD檔案與專屬的檔案都擺放在一起，讓使用者能快速找檔案，如有需要也可直接在CAD檔案"進版"後這些檔案版本也"一併進版",…(完)。
蔡仕恒 David Tsai
