Teamcenter-CAD檔與文件整合-2 – 2017/08/04
4
八月
在Teamcenter中，能夠輕鬆將文件與CAD檔做整合，整合後勢必會碰到要「修訂版本」，將版本進版的問題，那已經關聯整合的檔案要怎麼辦? 在Teamcenter中，提供了幾個選項給使用者，讓使用者選擇是否要將整合的文件檔案"一起進版本"或是"放棄"。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

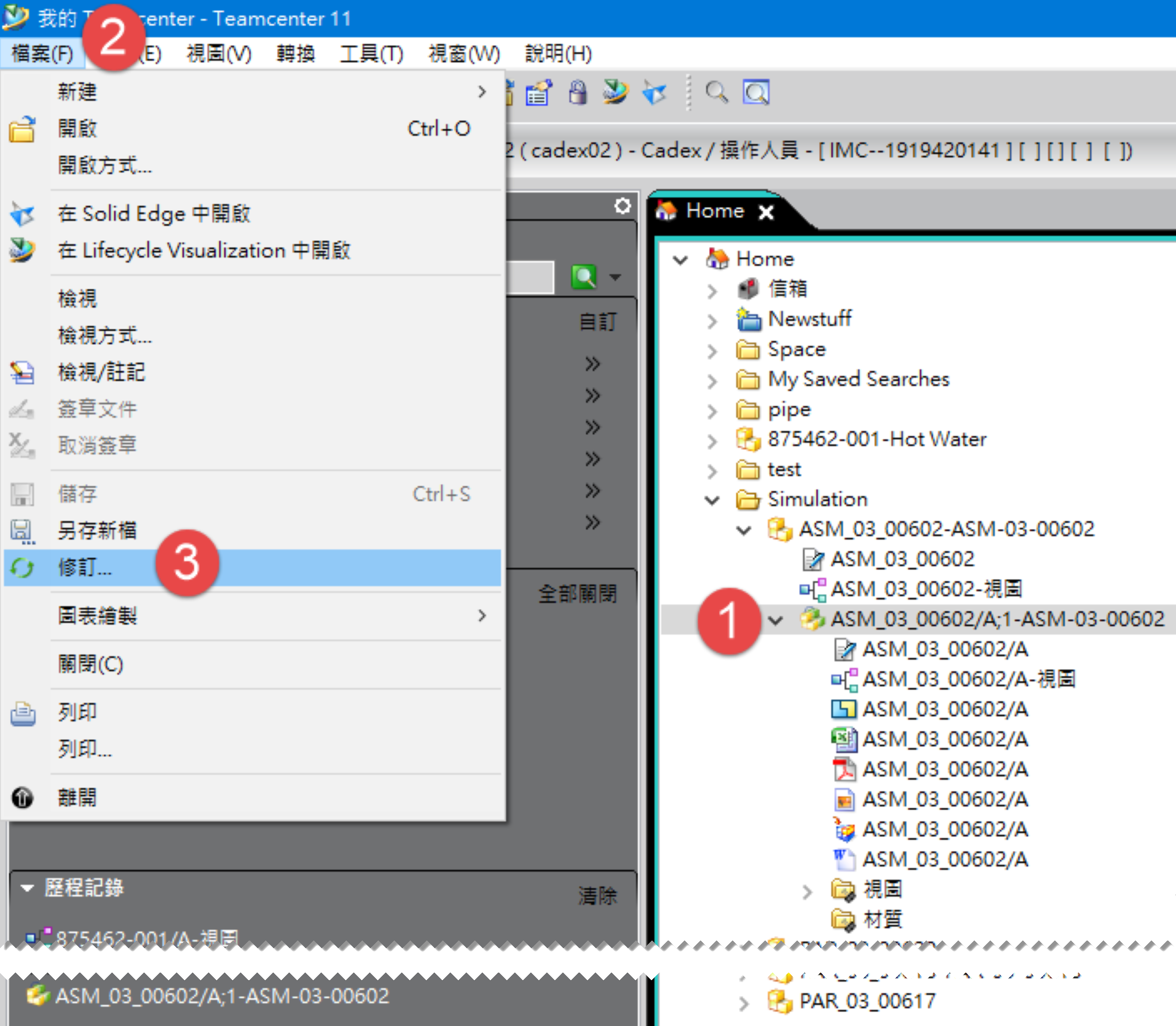

首先點選要"修訂版本"的項目，再點選檔案 → 修訂。

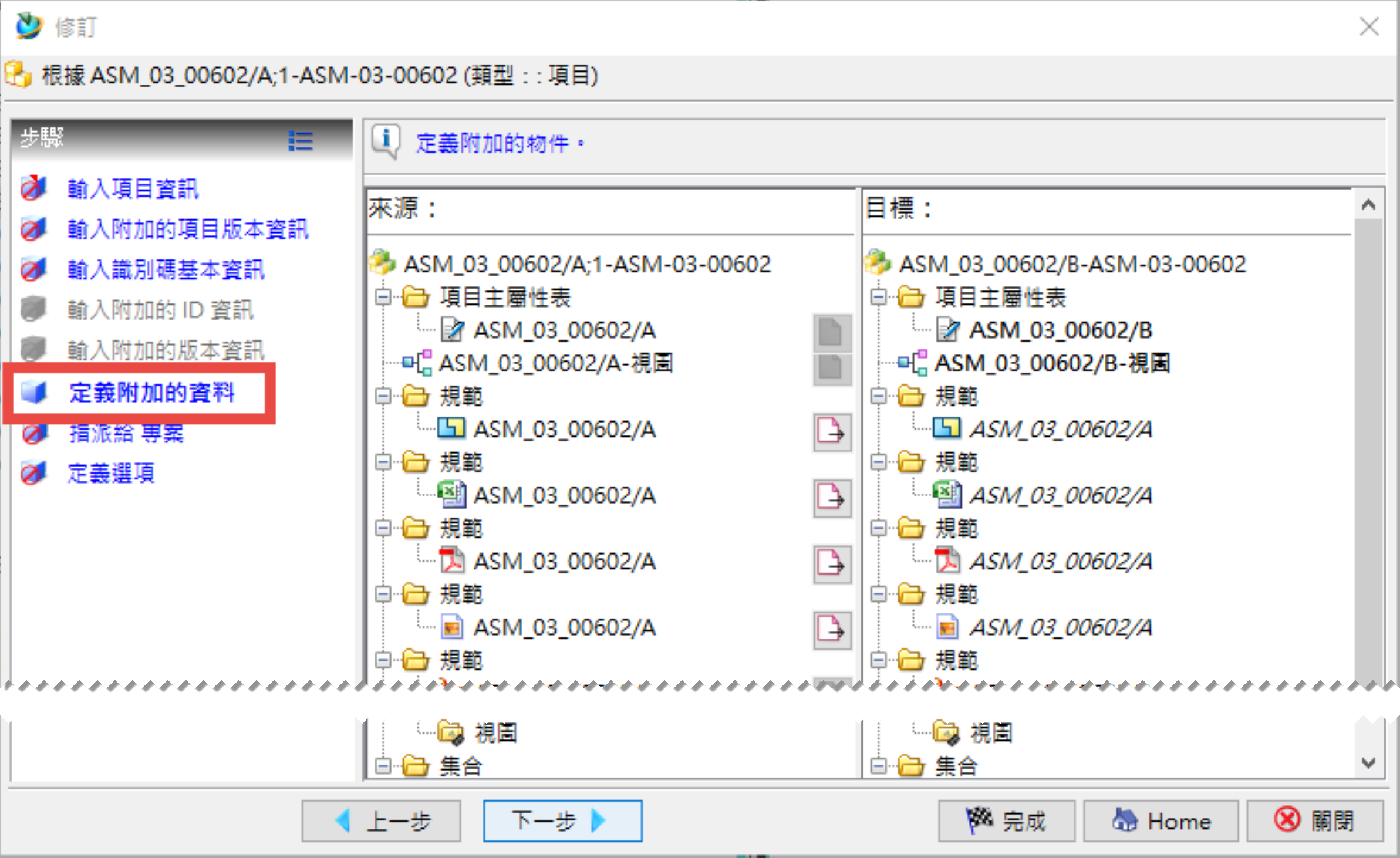

再來會看到修訂的版本資料，此時點選”定義附加的資料”(紅框處)，可以看到目前有做關聯整合的文件檔案。

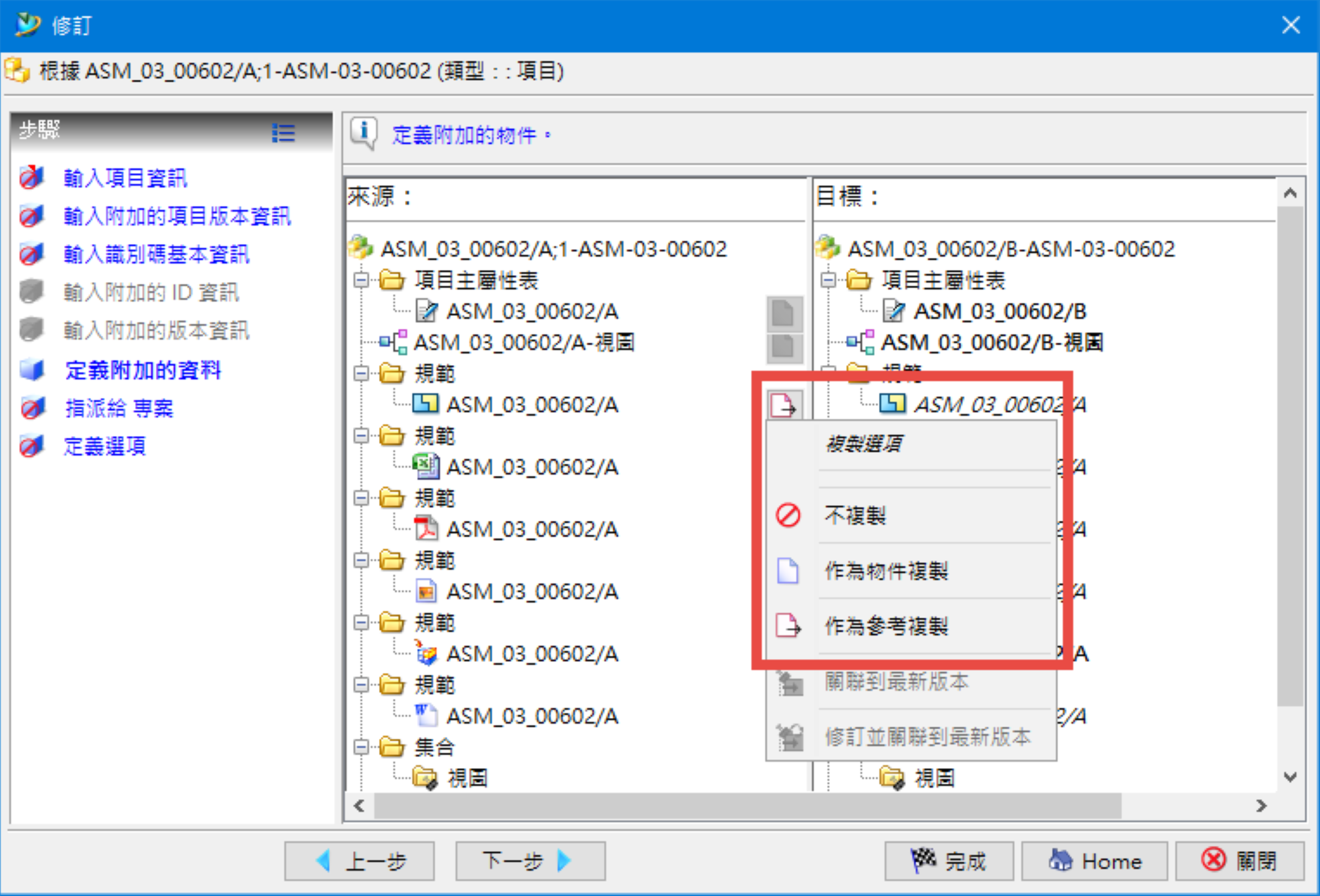

此時，點選要改變的文件檔案旁的小方格(紅框處)，可以進一步看到選項，分別為：不複製、作為物件複製、作為參考複製。
▲ 注意：關聯到最新版本及修訂並關連到最新版本，需額外設定，並非預設
▲ 注意：關聯到最新版本及修訂並關連到最新版本，需額外設定，並非預設

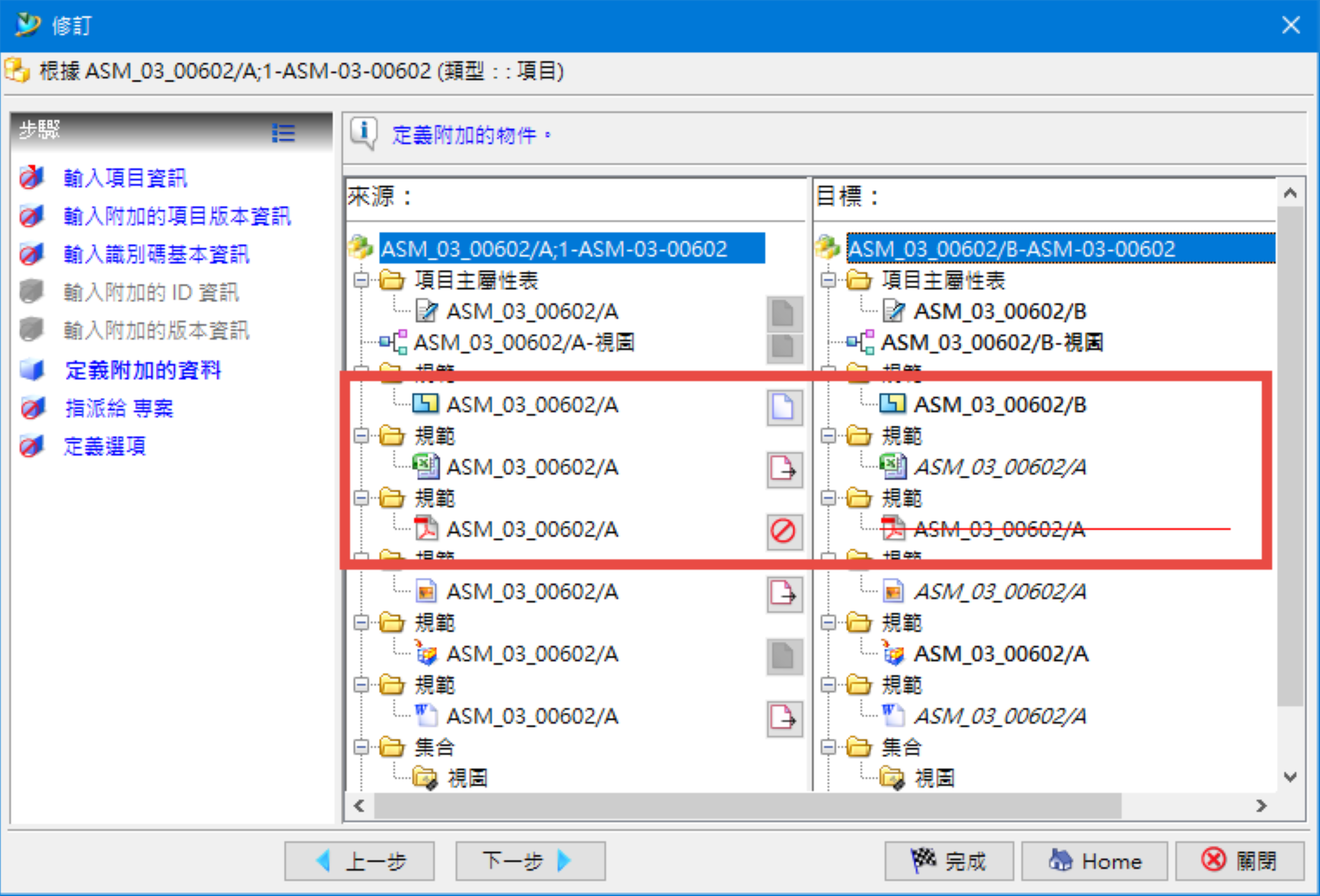

下圖紅框展示依序分別為複製三種狀態：
(1)作為物件複製(字體粗黑，可修改名稱)
(2)作為參考複製(字體斜細，不可修改名稱)
(3)不複製(紅線一橫)
(1)作為物件複製(字體粗黑，可修改名稱)
(2)作為參考複製(字體斜細，不可修改名稱)
(3)不複製(紅線一橫)

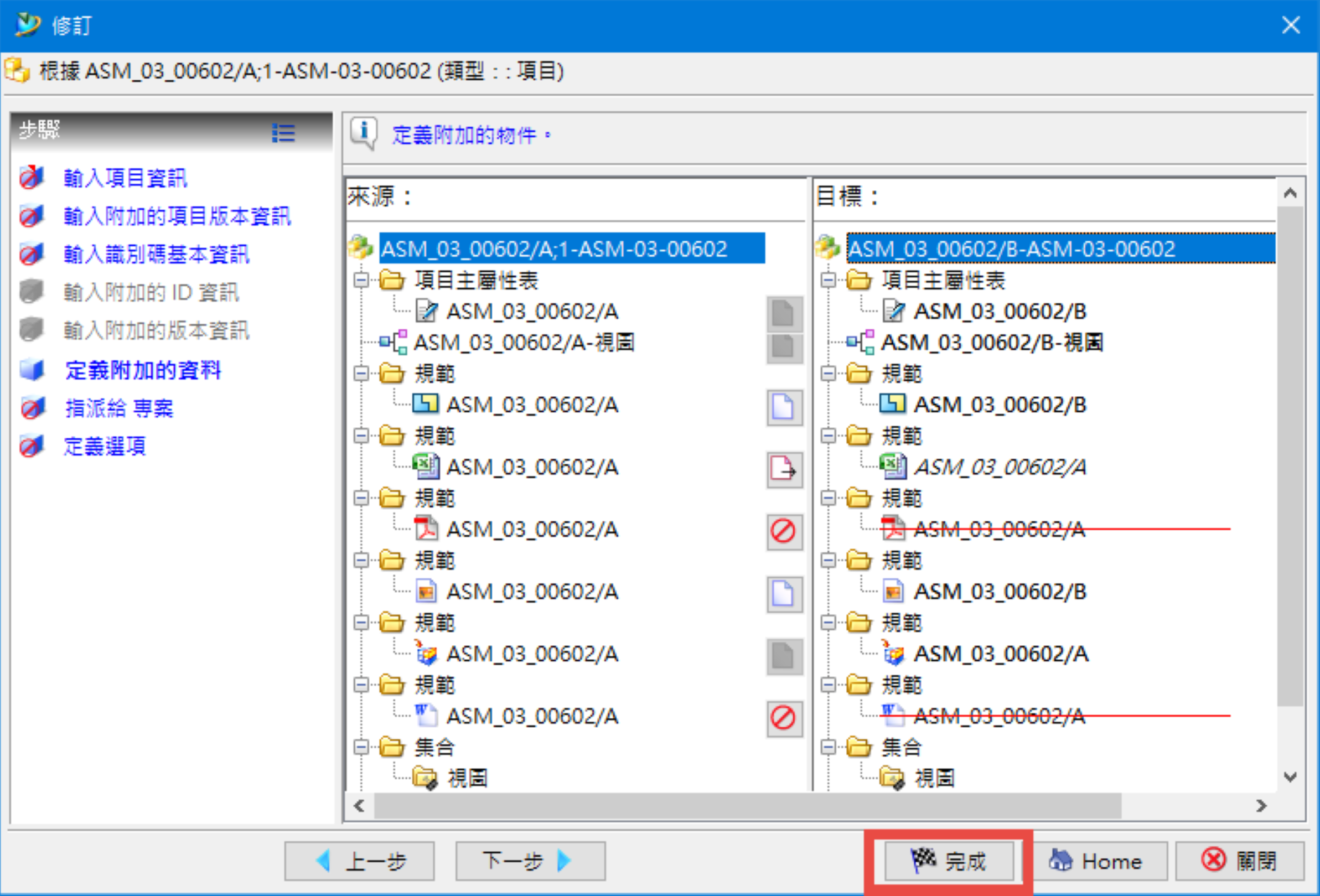

選擇好需要修訂進版的檔案後，點選完成就可以了。

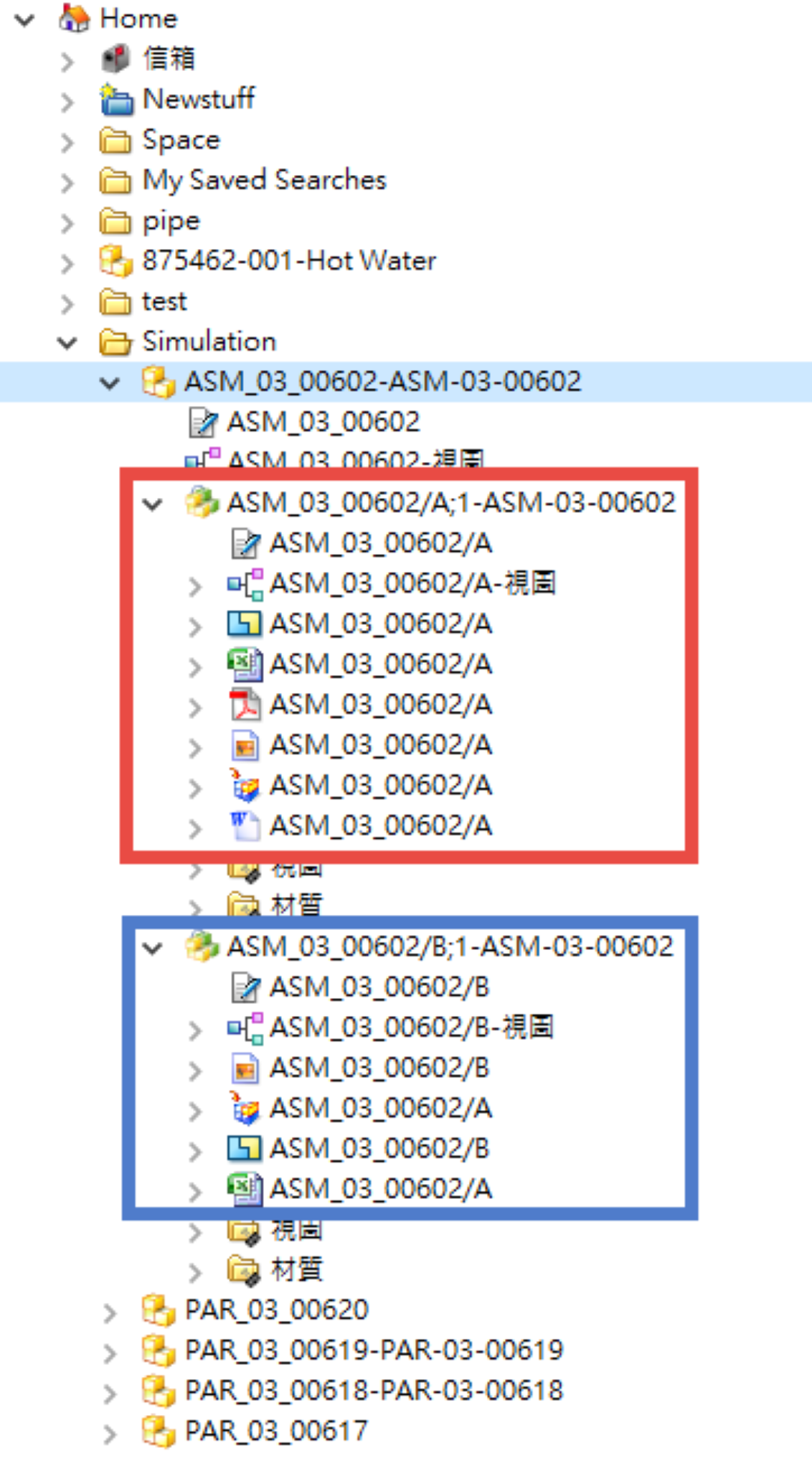

修訂完成後，可以比較A版(紅框)及B版(籃框)兩者所帶的文件檔案及版本差異,…(完)。
