建立鈑金折彎線與折彎線數量設定 – 2019/05/17

17
五月
Posted by Monica
Category:
無迴響

在鈑金中的彎曲怎麼顯示出折彎線讓折床做加工呢? 利用今天這個小技巧，來完成工程圖出鈑金折彎線。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9

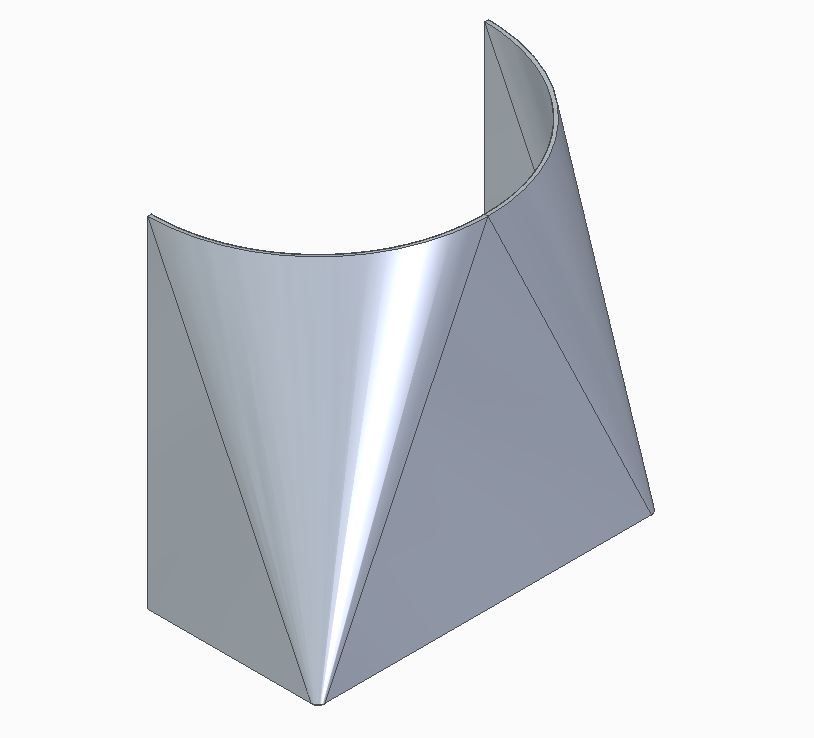

首先利用 順序建模 的 舉昇 將模型建好。

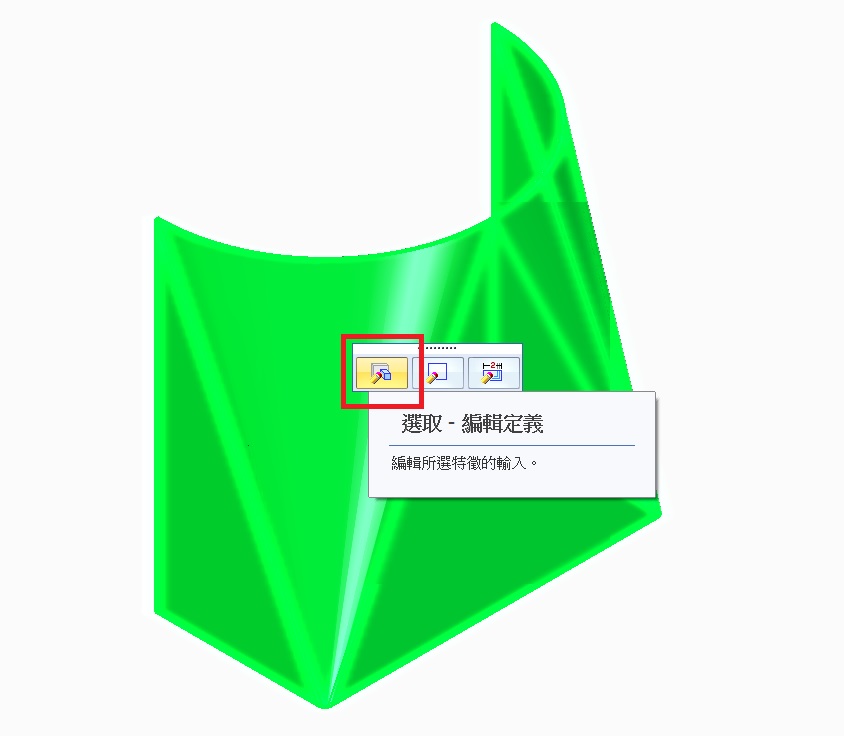

在點選物件選擇「編輯定義」。

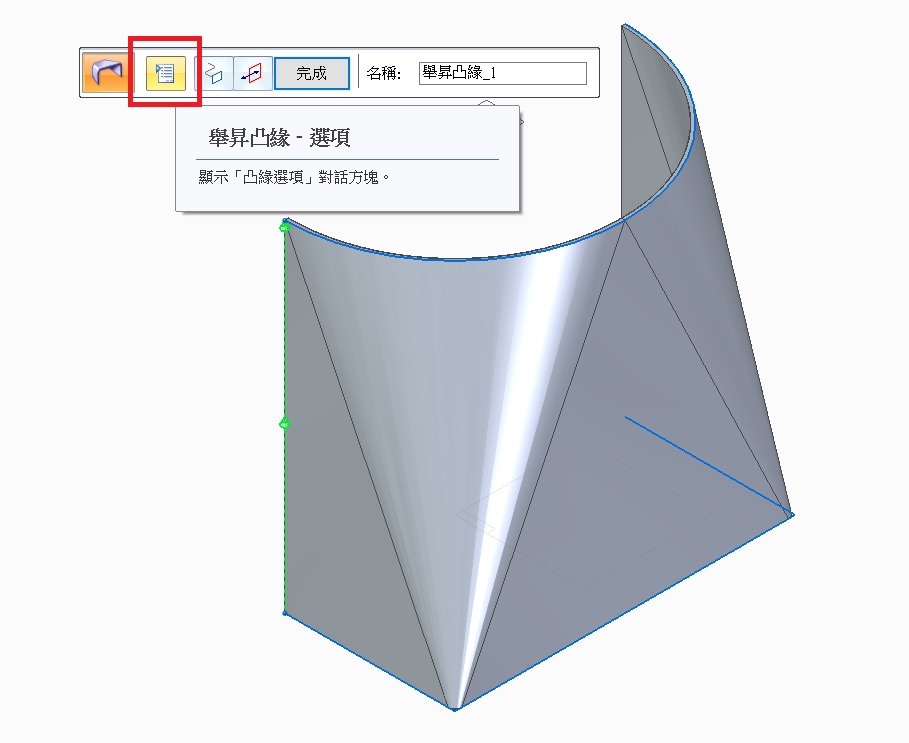

在指令列上選擇「選項」。

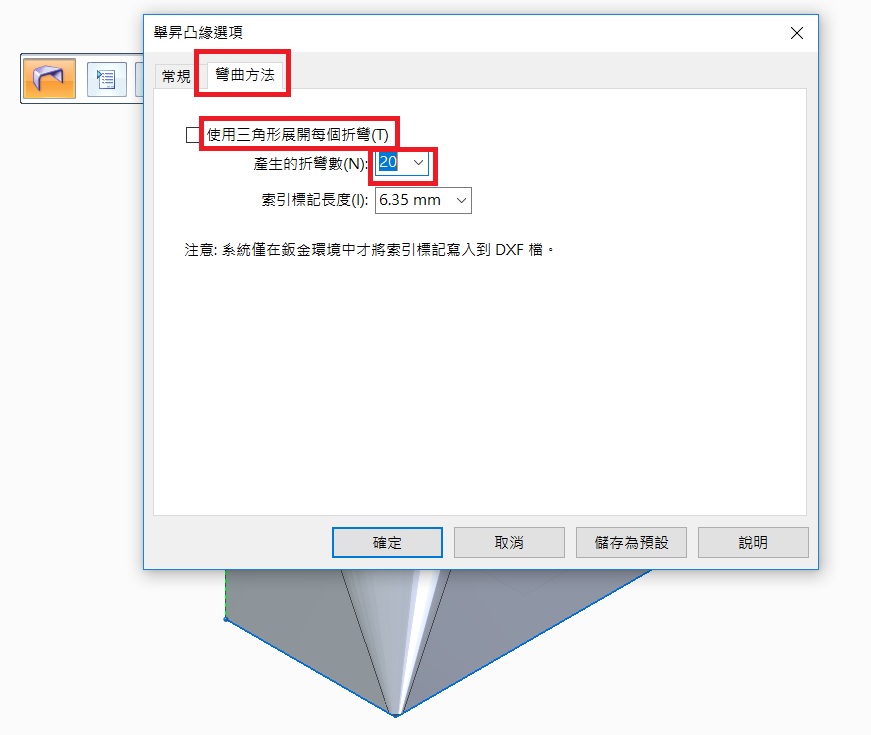

選擇 「彎曲方法」 標籤，將 「使用三角形展開每個折彎」 勾選，輸入您要的 折彎數 。

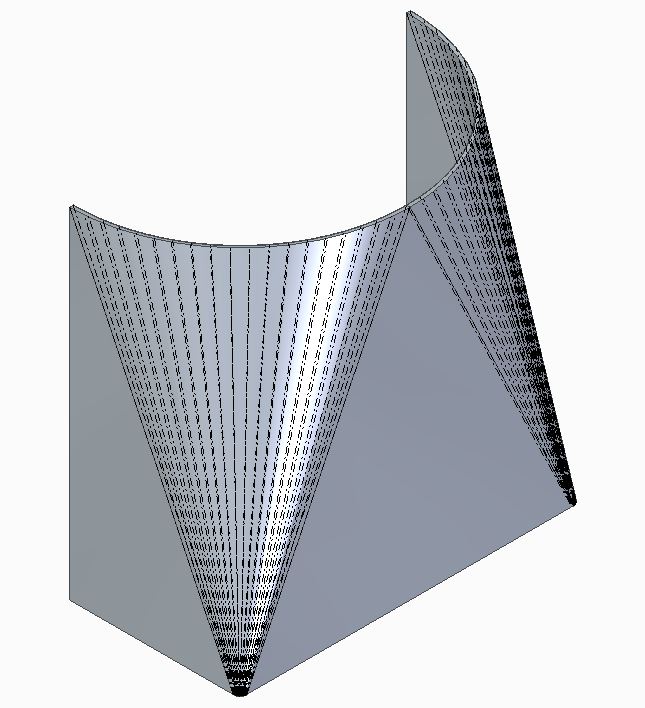

確定後，就會出現折彎線了。

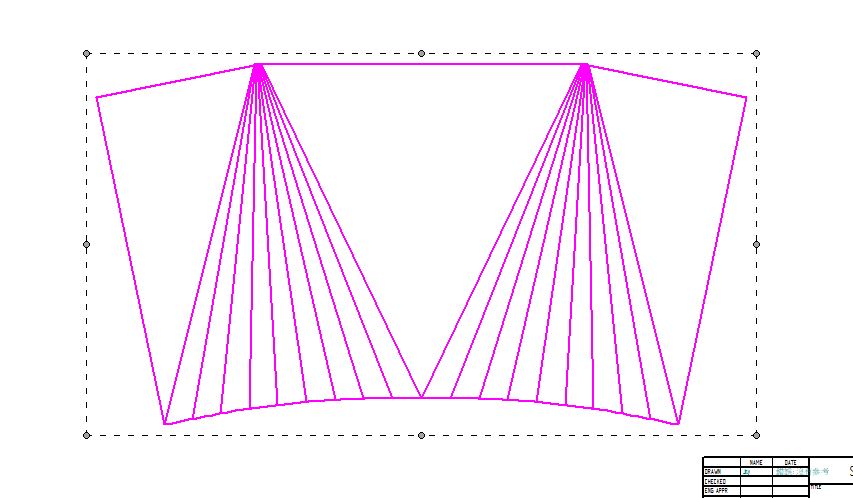

將鈑金展平，即可見到折彎線，也可轉至工程圖使用。

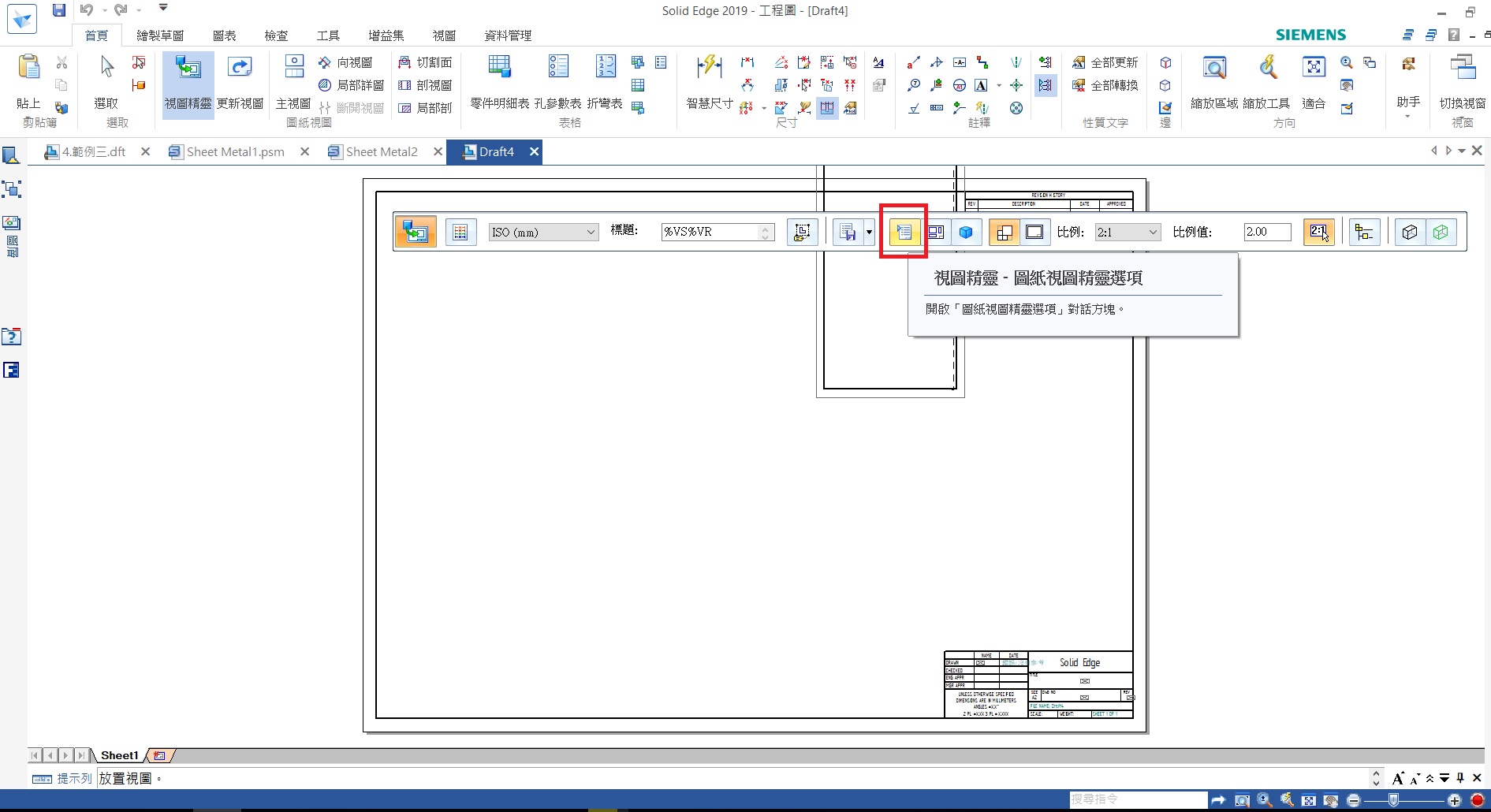

進入工程圖後點選「選項」。

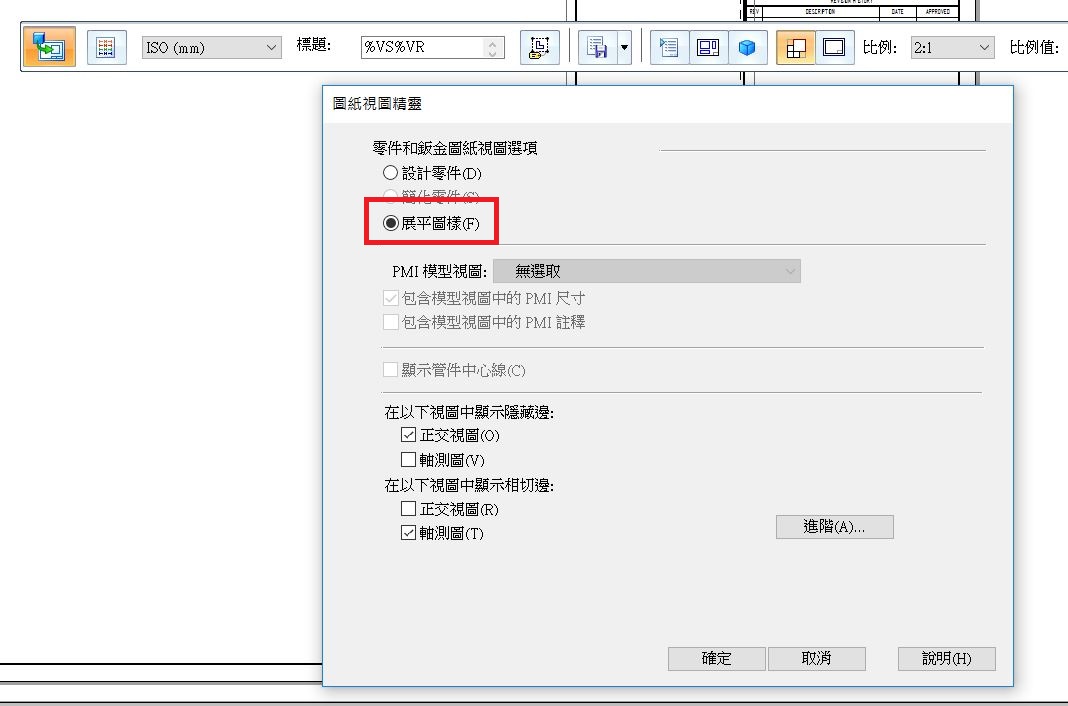

選擇 「展平圖樣」 。

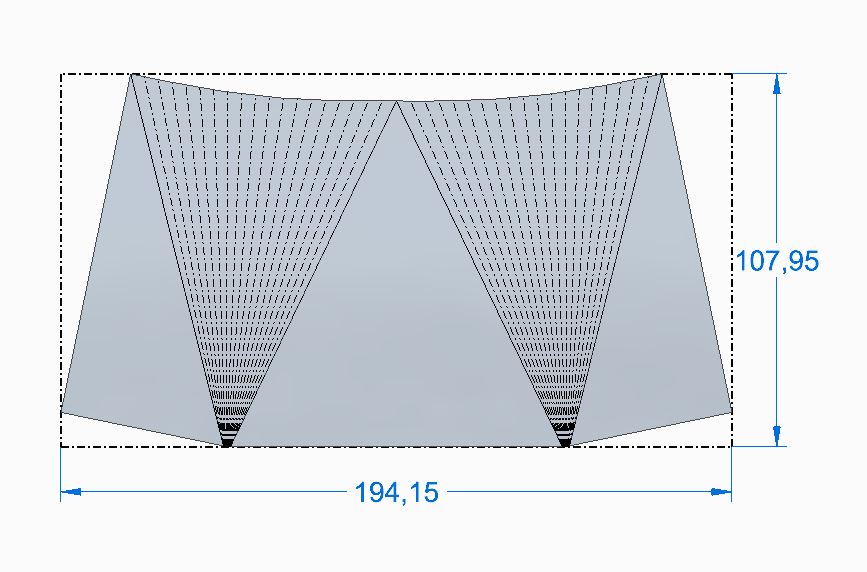

就能看見鈑金 折彎線 。..(完成)
