一 製作尺寸示意圖片

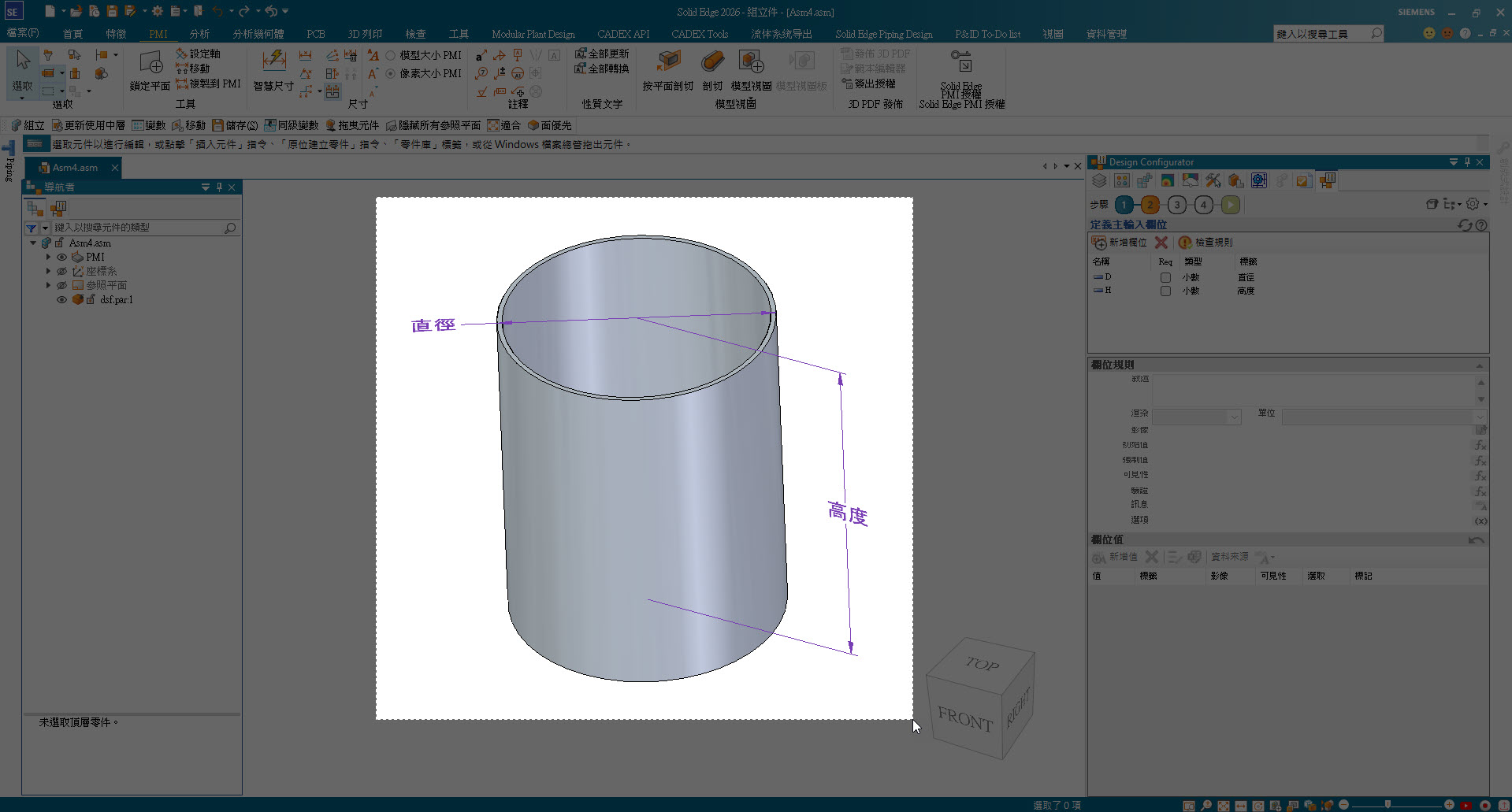

先在模型畫面中顯示需要說明的尺寸。
按下 Windows + Shift + S，使用 Windows 剪取工具框選模型與尺寸標示，再將截圖儲存至指定資料夾。

使用剪取工具擷取模型與尺寸標示

二 匯入圖片資源

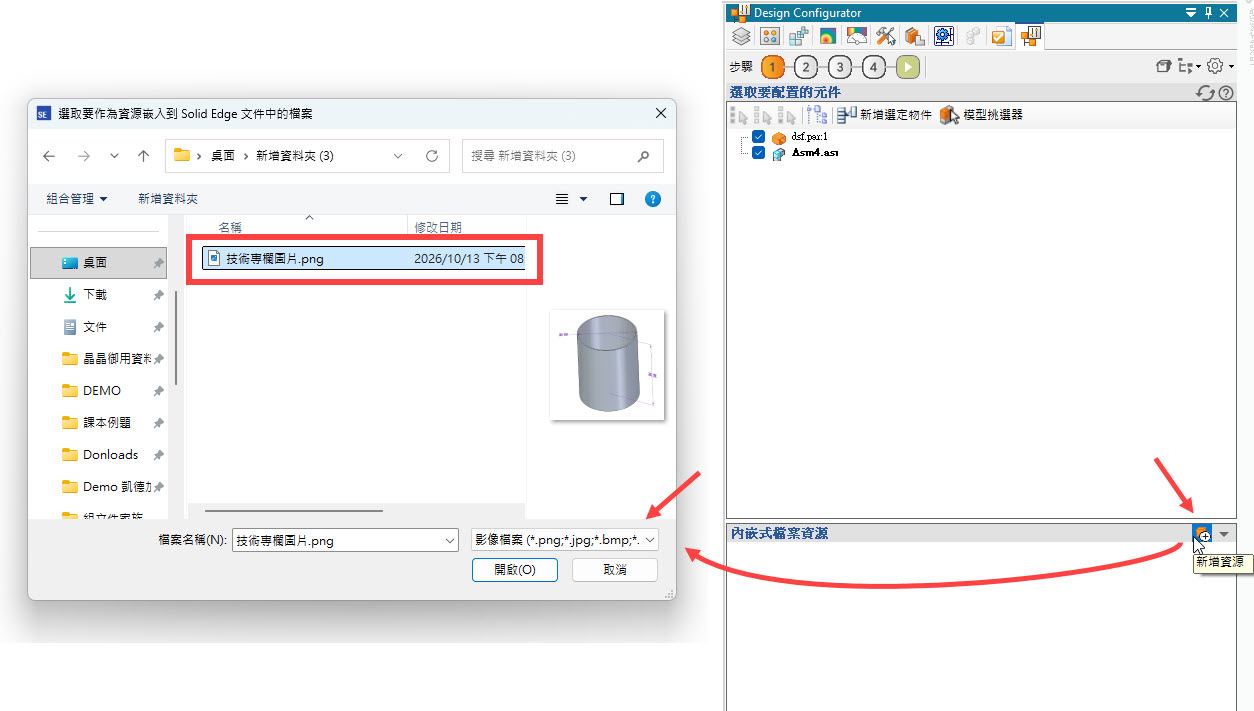

切換至設計配置器的步驟 1，在「內嵌式檔案資源」區域按下「新增資源」圖示。
選取剛儲存的圖片並按「開啟」，將圖片匯入組立件，作為後續欄位編寫的素材。

在步驟 1 新增圖片資源

三 指定欄位影像
切換至步驟 2，選取要加入圖片的欄位。

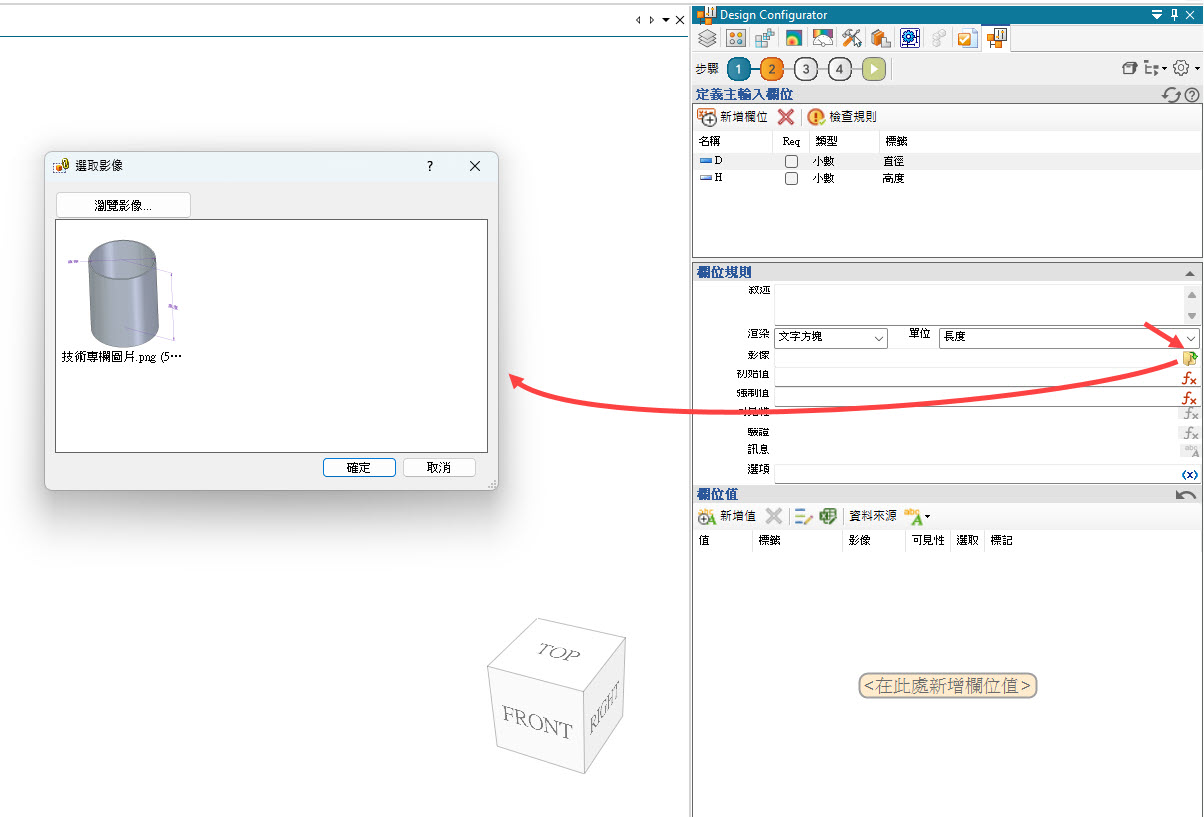

在「欄位規則」中，按下「影像」右側的資料夾圖示，開啟「選取影像」視窗。選取已匯入的圖片，再按「確定」。

在欄位規則中選取影像

四 檢查圖片顯示位置
切換至步驟 4，檢查圖片與輸入欄位的排列。

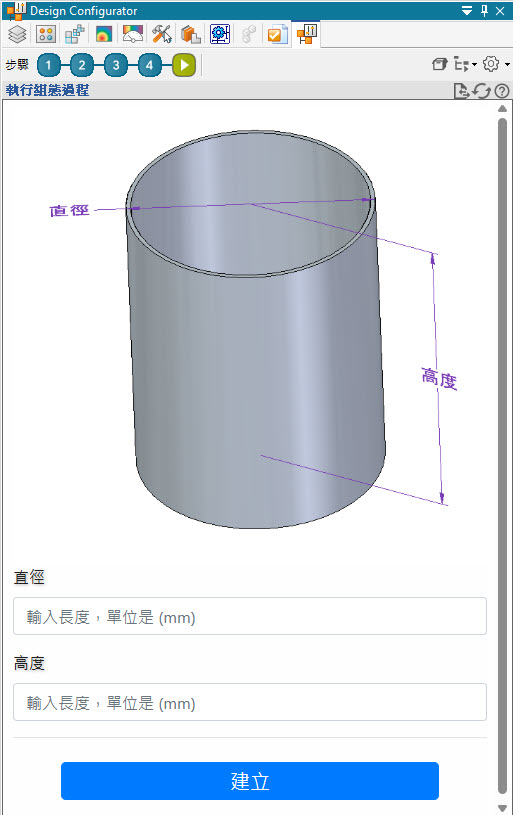

本例將圖片指定至「直徑」欄位，因此圖片會顯示於該欄位上方，供使用者對照直徑與高度的位置。

圖片顯示於指定欄位的上方

圖片配置重點
• 圖片固定顯示於所指定欄位的上方。
• 若要將圖片放在第一個欄位下方，請將圖片指定至第二個欄位。
• 每個欄位僅能指定一張圖片。

五 調整圖片顯示尺寸

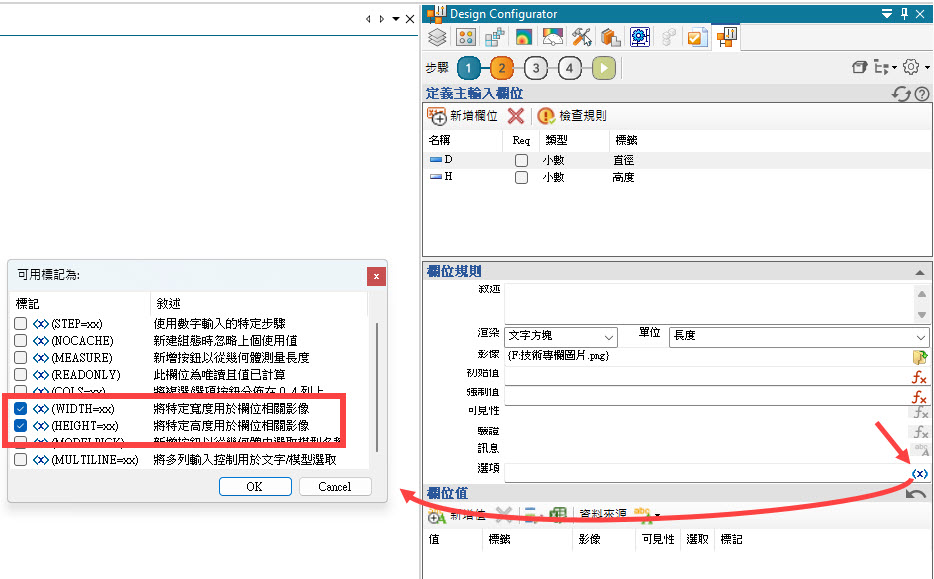

若圖片顯示過大或過小，可回到步驟 2，選取已指定影像的欄位，再按下「欄位規則」中「選項」右側的 (x) 圖示。勾選 (WIDTH=xx) 與 (HEIGHT=xx)，按「OK」。若目前尺寸合適，可略過此設定。

勾選 WIDTH 與 HEIGHT 尺寸選項

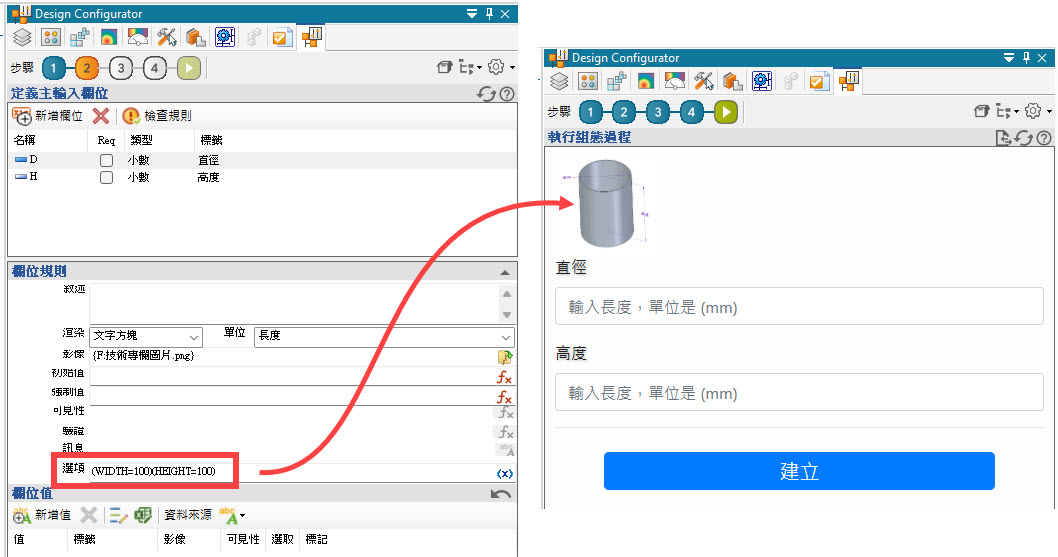

在「選項」欄位中，將 xx 改為所需的像素數值。
WIDTH 為寬度、HEIGHT 為高度；例如輸入 (WIDTH=100)(HEIGHT=100)，即可指定寬、高各為 100 像素。
設定後回到步驟 4，檢查顯示效果，再視需要調整數值。

設定圖片寬度與高度並檢查顯示效果

總結
在設計配置器中插入「尺寸示意圖」，能幫助使用者對照模型位置與輸入欄位。
圖片顯示於指定欄位上方；若尺寸不合適，可透過 WIDTH 與 HEIGHT 調整，讓畫面更清楚易讀。
