| 重點摘要 | 將內嵌於特徵的輪廓草圖轉為外部草圖，可在保留既有特徵的前提下，讓同一草圖供後續特徵重複選用。 |
為什麼要將草圖移出特徵？
在 Solid Edge 的順序建模中，建立拉伸、旋轉等特徵時，可直接在指令流程內繪製草圖。
這種作法效率很高，但草圖會成為該特徵底下的「輪廓」，在導航者中隸屬於特徵；當後續建模需要再次使用同一份輪廓時，選取範圍便會受到限制。
透過右鍵選單的「移至草圖」指令，可將輪廓草圖轉為外部草圖。這個動作讓草圖成為後續特徵可選用的建模資源，同時保留已建立的特徵。
操作提醒：完成轉換後，建議先檢視導航者與模型更新狀態，再將該草圖用於新的特徵。後續修改草圖時，也應確認其對既有特徵的影響。
1 2 3 4
在特徵流程中建立草圖

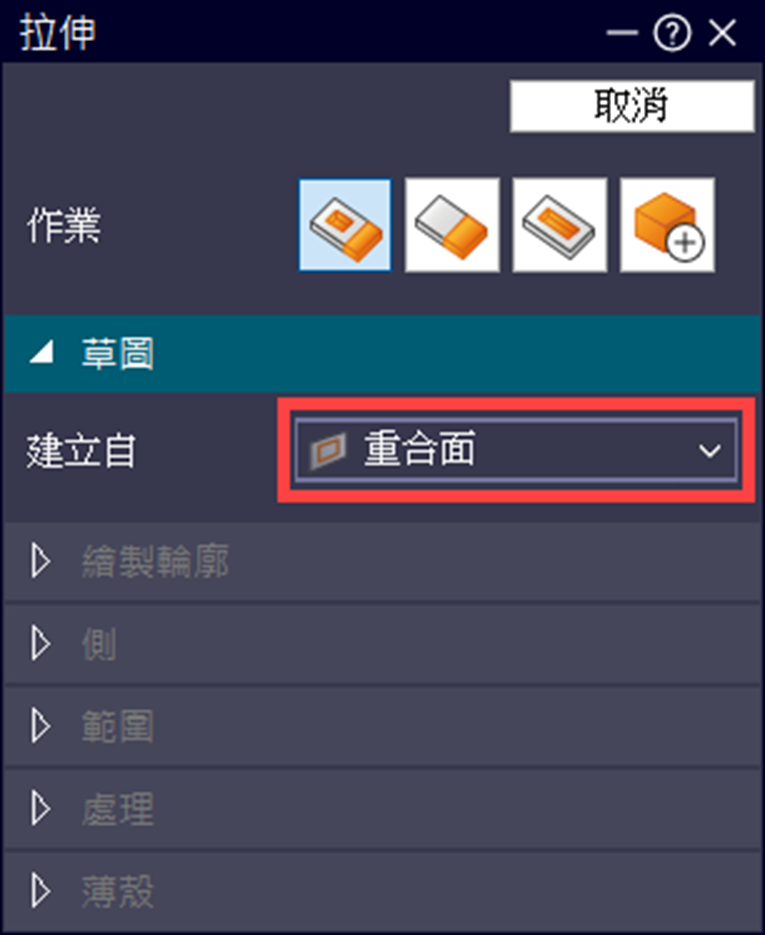

以「拉伸」為例，啟動特徵指令後，在草圖步驟選擇建立自平面繪製草圖。
完成輪廓與特徵設定後，草圖會先建立於該特徵內。
以「拉伸」為例，啟動特徵指令後，在草圖步驟選擇建立自平面繪製草圖。
完成輪廓與特徵設定後，草圖會先建立於該特徵內。
在導航者確認輪廓位置
完成特徵後，展開「導航者中」的特徵節點。

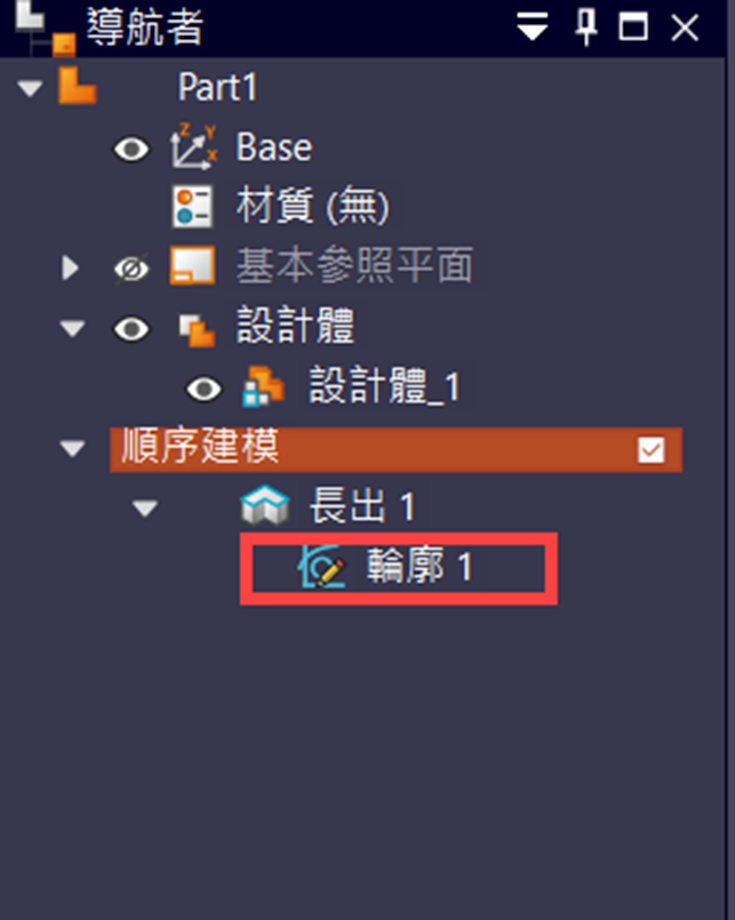

可看到「輪廓 1」位於「長出 1」之下，表示它目前仍是特徵內的輪廓草圖，尚未能作為獨立草圖使用。
完成特徵後，展開「導航者中」的特徵節點。
可看到「輪廓 1」位於「長出 1」之下，表示它目前仍是特徵內的輪廓草圖，尚未能作為獨立草圖使用。
將輪廓轉到「草圖」

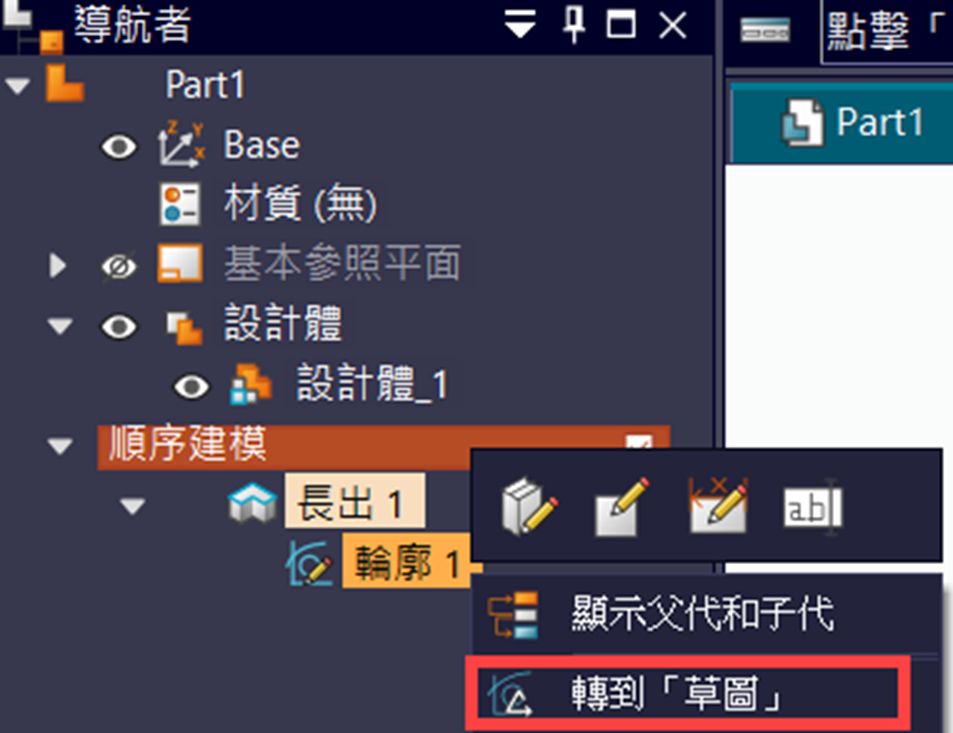

在導航者中對欲沿用的「輪廓」按右鍵，於快捷選單選擇 轉到「草圖」。
此指令會將輪廓由特徵內移出，轉換為獨立草圖節點。
在導航者中對欲沿用的「輪廓」按右鍵，於快捷選單選擇 轉到「草圖」。
此指令會將輪廓由特徵內移出，轉換為獨立草圖節點。
確認草圖已可供後續特徵使用

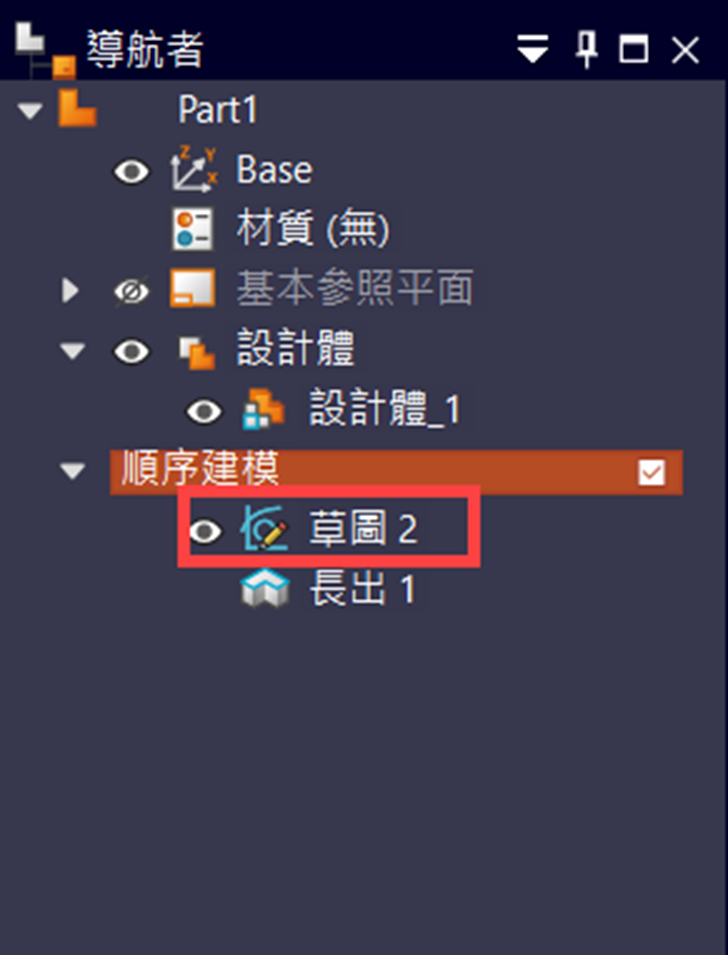

轉換完成後，導航者會顯示獨立的「草圖 2」節點，並位於既有特徵之外。
此時可在後續的建模流程中選取該草圖，建立其他需要相同輪廓的特徵。
當同一輪廓需要用於多個特徵時，不必重新繪製草圖。使用轉到「草圖」將輪廓草圖外移，能減少重複作業、維持設計意圖，並讓後續建模更具彈性。
轉換完成後，導航者會顯示獨立的「草圖 2」節點，並位於既有特徵之外。
此時可在後續的建模流程中選取該草圖，建立其他需要相同輪廓的特徵。
技術解析｜讓草圖成為可重用的建模資源
當同一輪廓需要用於多個特徵時，不必重新繪製草圖。使用轉到「草圖」將輪廓草圖外移，能減少重複作業、維持設計意圖，並讓後續建模更具彈性。
