在零件建模過程中，工程師常會於同一個孔特徵內一次建立多個孔，以提升初期設計效率。然而，當設計變更發生時，部分孔可能需要改用不同的直徑、深度或孔型規格。
若直接修改原孔特徵，所有同群組孔都會一併變更；若刪除後重建，則容易增加重工與出錯風險。Solid Edge 的「分離」功能可將指定孔從原孔特徵中獨立出來，形成可個別編輯的孔特徵群組。
以下示範如何快速完成孔特徵分離，讓修改只作用於需要調整的孔。
適用情境 同一孔特徵內，僅有部分孔需要採用不同規格時。
1 2 3 4 5

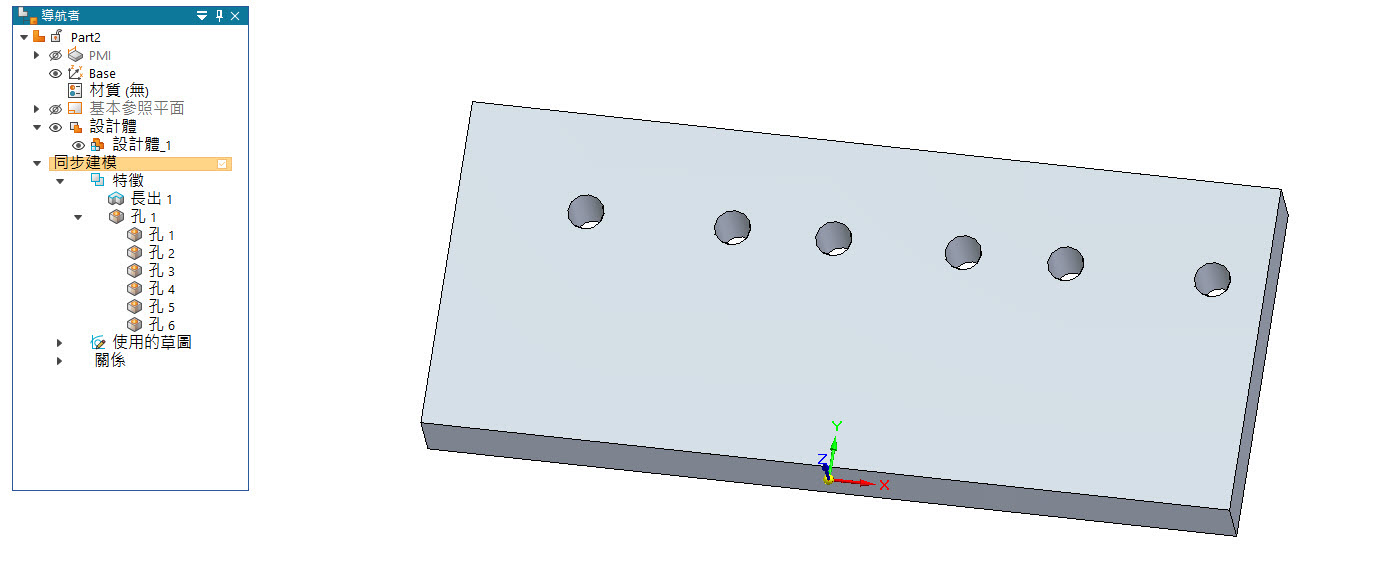

步驟 1｜確認原始孔特徵
開啟零件檔案後，在模型與導航者中確認目前由同一孔特徵建立的孔。本例共有 6 個孔。
開啟零件檔案後，在模型與導航者中確認目前由同一孔特徵建立的孔。本例共有 6 個孔。

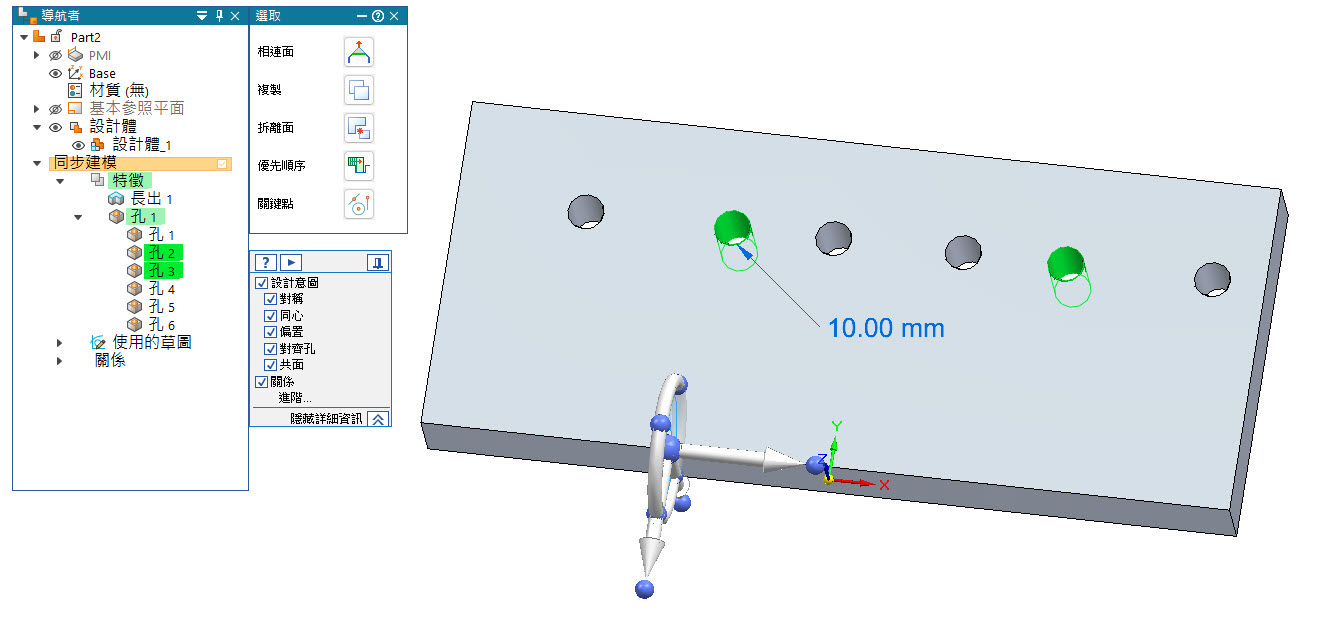

步驟 2｜選取需要修改規格的孔
在模型視窗中選取需要獨立設定的孔。可一次選取多個孔；選取後，畫面會以醒目顏色顯示目標孔。
在模型視窗中選取需要獨立設定的孔。可一次選取多個孔；選取後，畫面會以醒目顏色顯示目標孔。

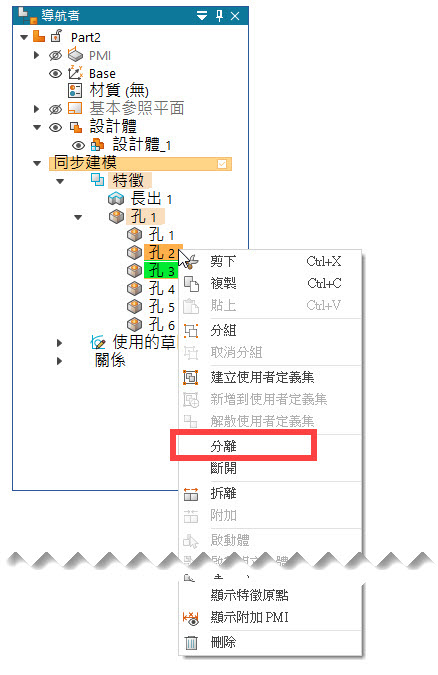

步驟 3｜於導航者執行「分離」
確認導航者中反白的孔項目與模型選取結果一致後，按下滑鼠右鍵開啟快顯功能表，選擇「分離」。
確認導航者中反白的孔項目與模型選取結果一致後，按下滑鼠右鍵開啟快顯功能表，選擇「分離」。

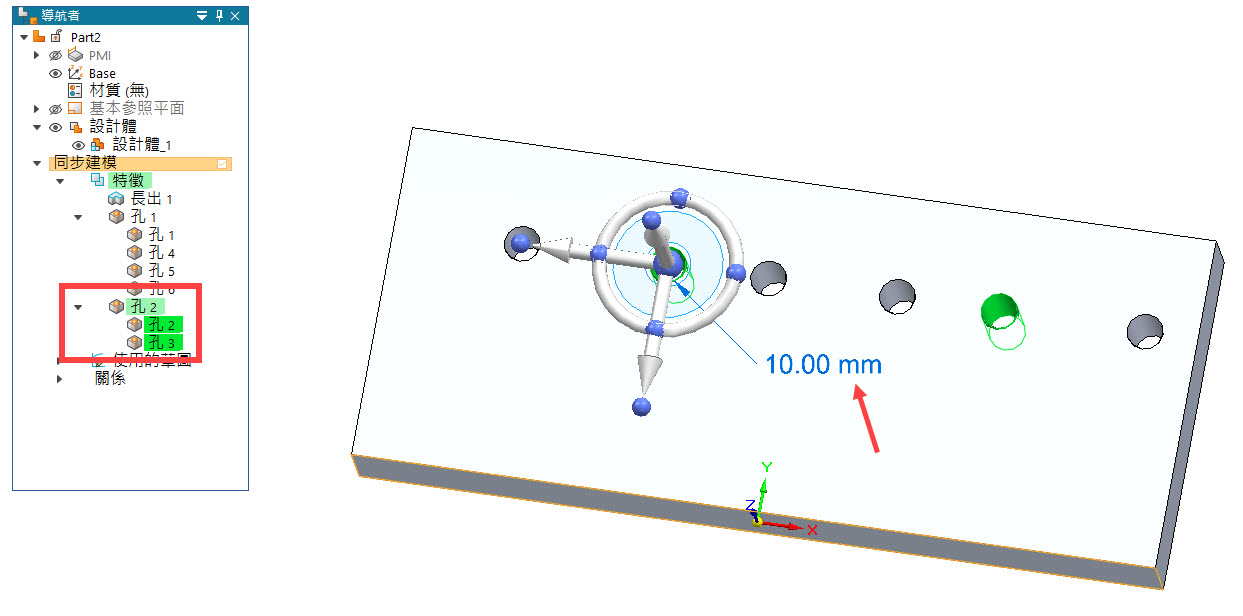

步驟 4｜確認孔特徵已獨立
完成分離後，所選孔會在導航者中形成獨立的孔特徵群組；其餘孔仍保留在原群組中。
完成分離後，所選孔會在導航者中形成獨立的孔特徵群組；其餘孔仍保留在原群組中。

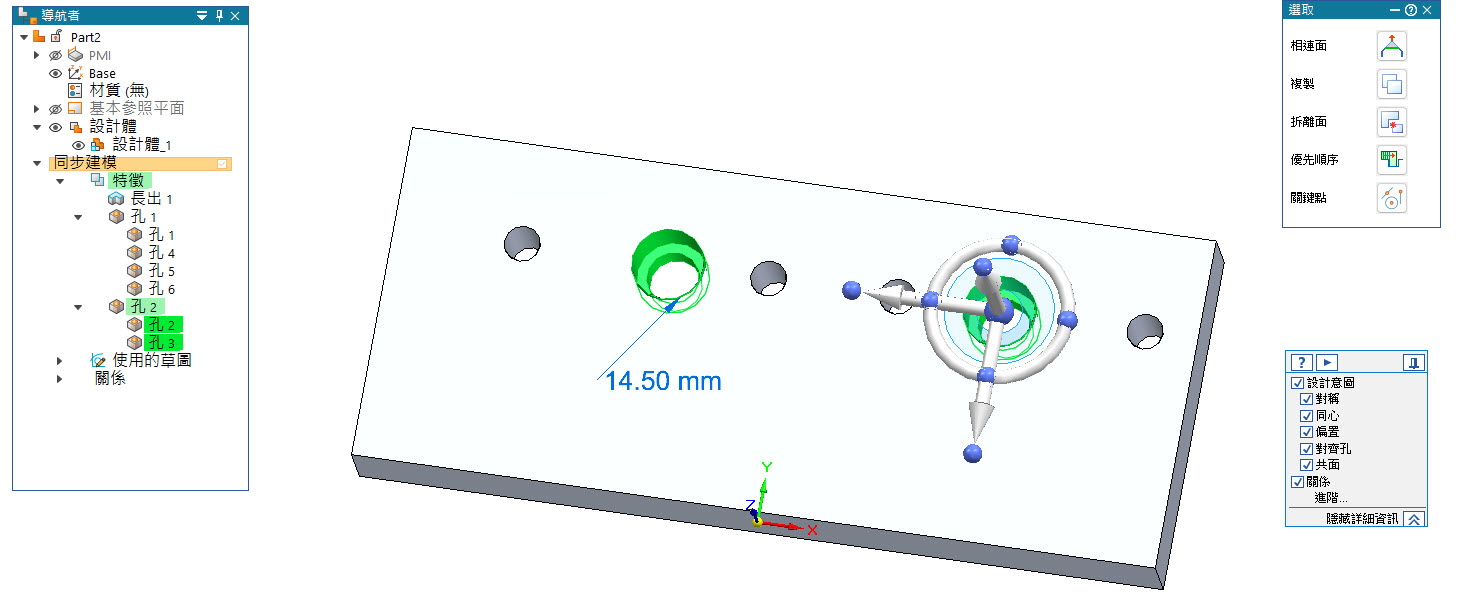

步驟 5｜編輯分離後的孔規格
選取新的孔特徵群組後，即可透過模型顯示的尺寸或特徵設定修改孔規格。
本例將指定孔調整為 14.50 mm，而未分離的孔不受影響。
透過「分離」功能，您不必刪除並重建既有孔特徵，即可將需要變更的孔獨立管理。
這不僅能保留原有設計關聯，也能降低修改時誤動其他孔規格的風險；面對多孔零件的設計變更時，能讓模型維護更快速、精準且易於追蹤。
選取新的孔特徵群組後，即可透過模型顯示的尺寸或特徵設定修改孔規格。
本例將指定孔調整為 14.50 mm，而未分離的孔不受影響。
結語
透過「分離」功能，您不必刪除並重建既有孔特徵，即可將需要變更的孔獨立管理。
這不僅能保留原有設計關聯，也能降低修改時誤動其他孔規格的風險；面對多孔零件的設計變更時，能讓模型維護更快速、精準且易於追蹤。
重點整理：先選取目標孔，再於導航者使用「分離」，即可針對該群組個別修改。
