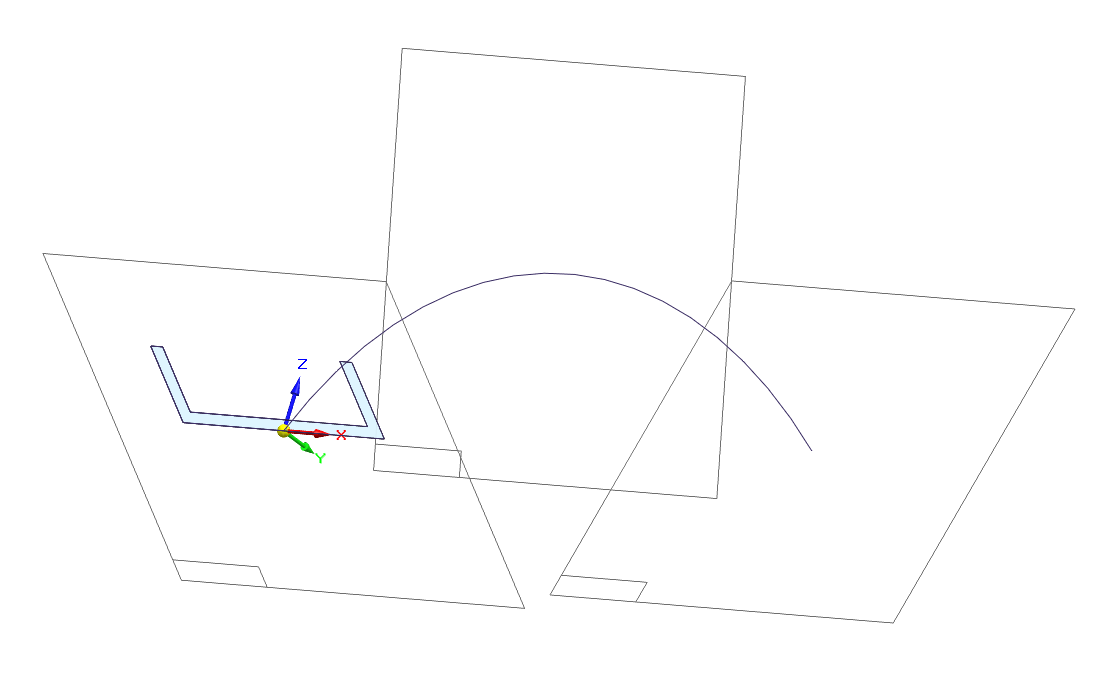

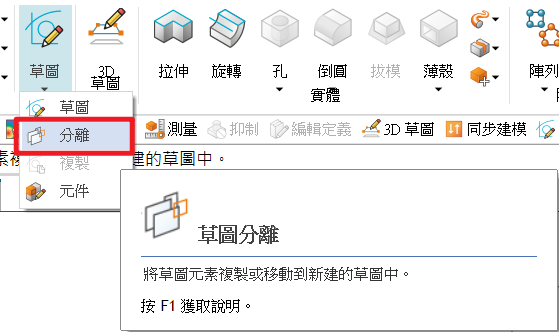

步驟 1｜啟動草圖分離
在草圖環境中，從功能區選取「草圖分離」，準備指定來源草圖與目標平面。

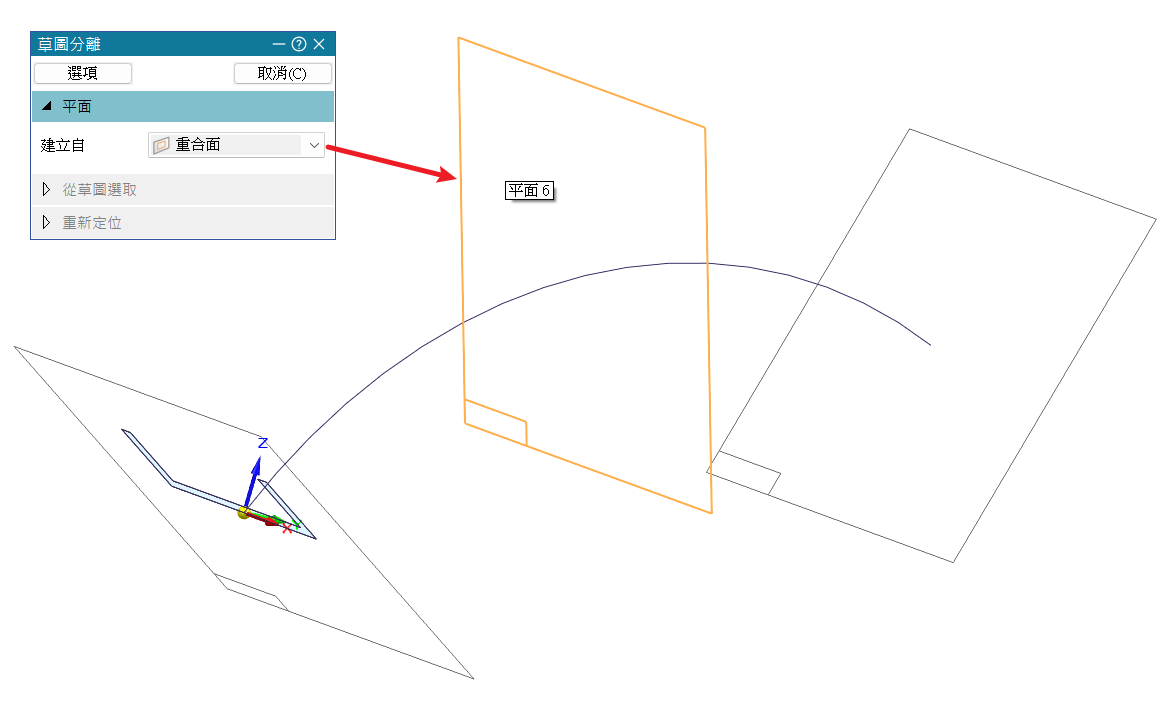

步驟 2｜選擇目標工作平面
於命令列的「平面」區段，選取要放置草圖的工作平面。建議先確認平面的方向與位置，避免後續需重新定位。

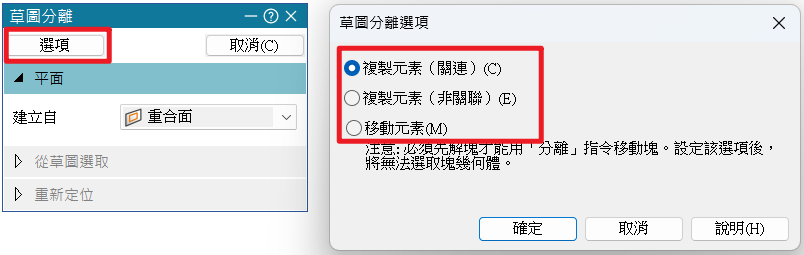

選擇分離方式
草圖分離提供三種處理模式。請依後續是否需要同步更新、是否保留來源草圖來決定。

■ 複製元素（關聯）
建立與來源草圖保持關聯的複製項目。若來源輪廓後續修改，複製的草圖會同步更新，適合多個截面需要一致的情況。

■ 複製元素（非關聯）
建立獨立的草圖副本。複製完成後可個別調整，不會因來源草圖變更而更新，適合需要在不同平面做局部變化的截面。

■ 移動元素
將選取的草圖元素由原平面移至目標平面。來源位置不再保留該元素，適合先在方便的位置完成草圖，再移往正式工作平面的流程。

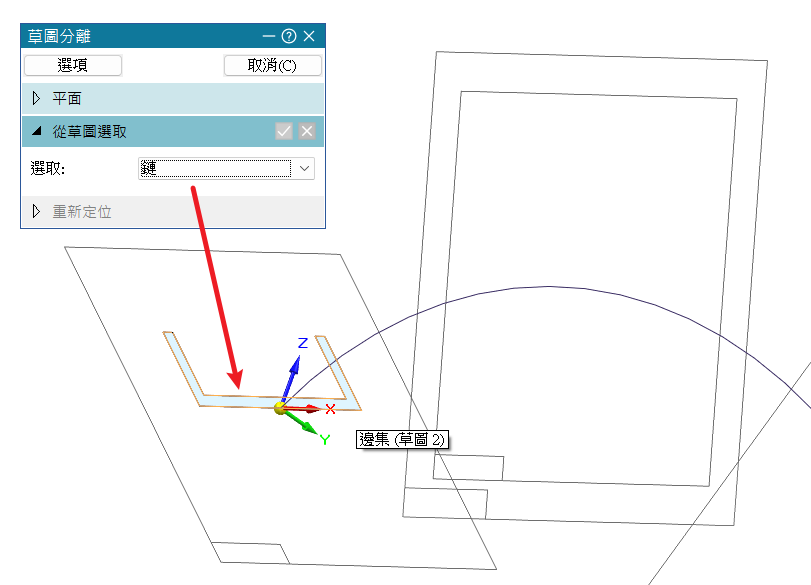

步驟 3｜選取來源草圖輪廓
切換至「從草圖選取」後，點選起始端已完成的草圖輪廓。選取時應確認輪廓完整，並留意是否誤選到輔助幾何。

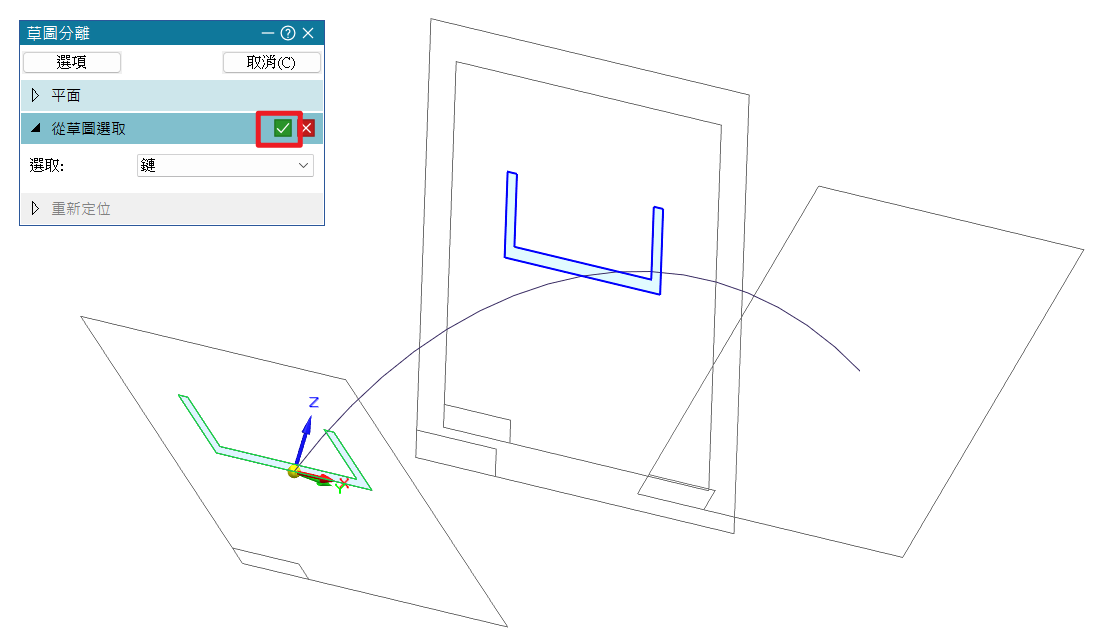

步驟 4｜確認並建立分離草圖
確認預覽結果與目標平面位置正確後，按右鍵完成命令。若需在其他平面建立相同輪廓，可重複執行此流程。

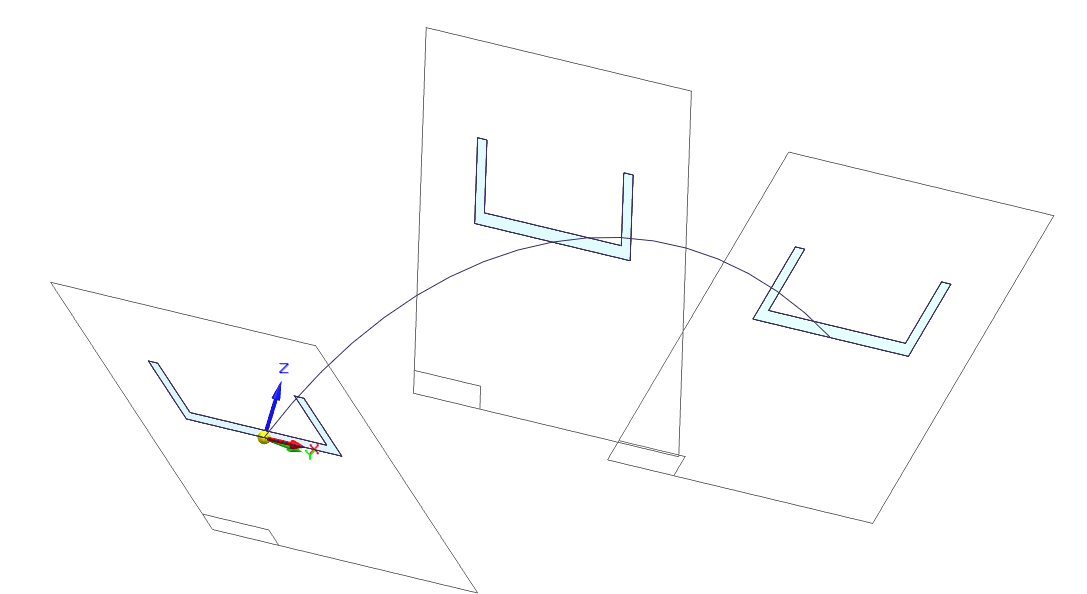

步驟 5｜檢查各平面的草圖位置
依序檢視各工作平面上的輪廓方向與位置。若採用關聯複製，可調整來源草圖並確認其他截面是否如預期同步更新。

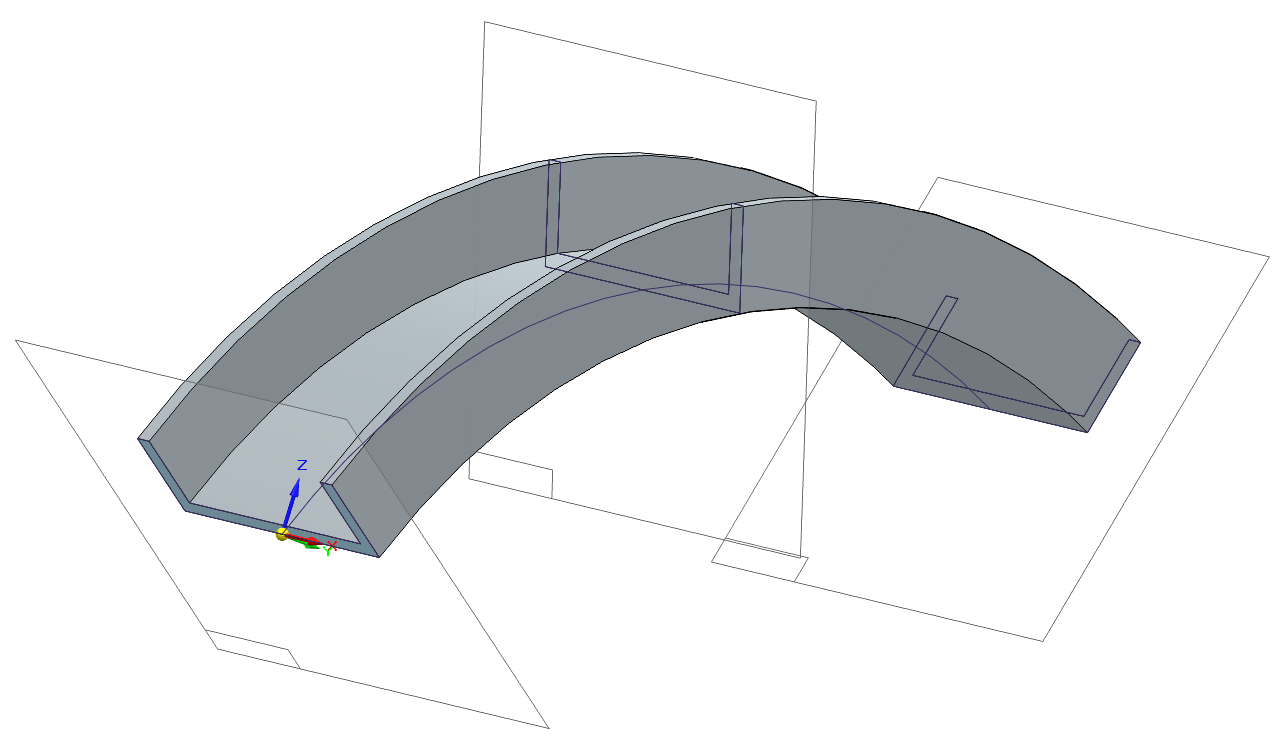

以多個截面完成掃掠特徵後的模型結果，如下圖所示。

使用提醒
先選平面，再選輪廓
先確認目標工作平面，再選取來源草圖，可降低放錯位置或方向的機率。

依修改需求選模式
需要多個截面保持一致時，優先選擇「複製元素（關聯）」；若需要個別調整，再使用非關聯複製。

保留清楚的草圖命名
為來源與各平面的草圖建立易辨識的名稱，有助於後續編修與特徵管理。

掃掠前再次檢查
建立掃掠特徵前，請確認每個截面的位置、方向與輪廓完整性，避免因截面偏移造成特徵失敗。

總結
草圖分離將「重複繪製」轉化為「一次定義、彈性配置」的工作方式。對於掃掠、曲面與多截面造型等需要反覆使用輪廓的模型，先建立來源草圖，再透過關聯複製、非關聯複製或移動元素配置至各工作平面，可讓建模流程更快、輪廓更一致，也更利於後續的設計變更。

關鍵重點：
若多個截面應維持相同設計意圖，請優先使用「複製元素（關聯）」，讓後續修改能同步反應。
