NX CAM 孔辨識 – 2018/07/13
13
七月
是否因為工件上的孔數量或孔類型太多而困擾呢?!透過孔辨識功能，可將不同大小的孔分類管理，以便在工序中選用。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10

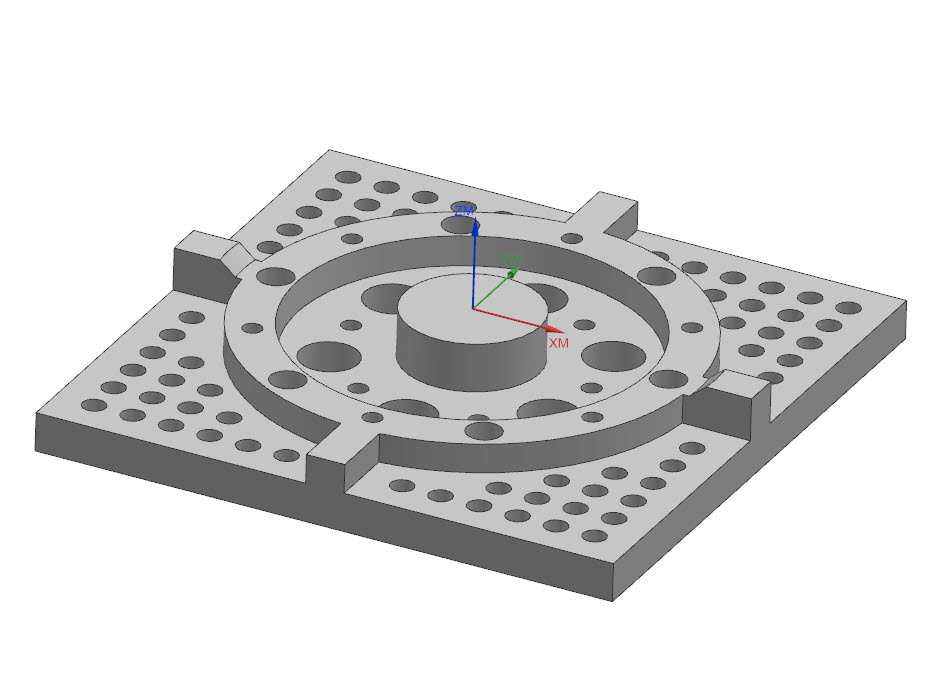

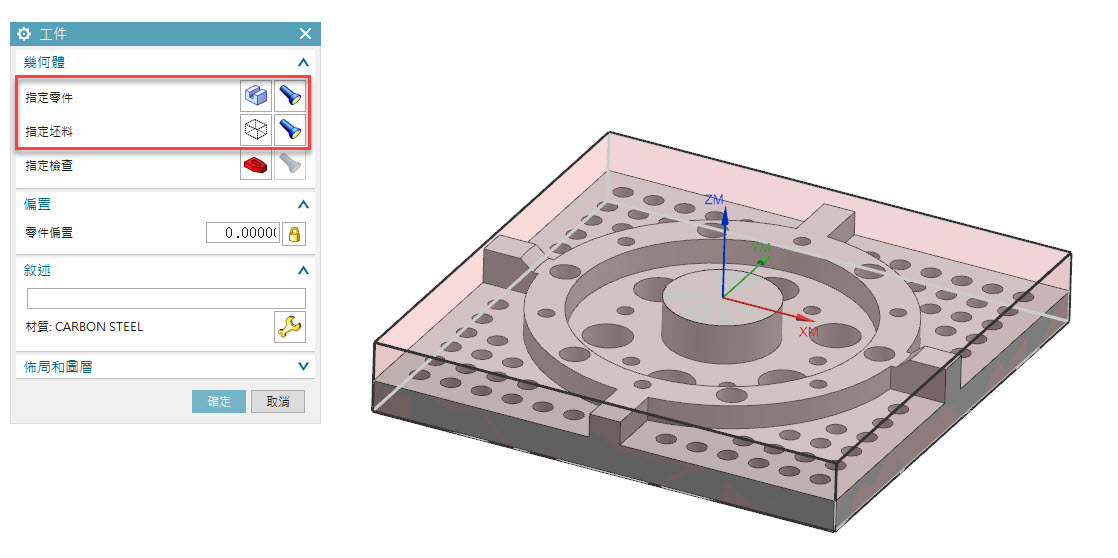

在【幾何視圖】，點選【WORKPIECE】，【指定零件】與【指定坯料】。
在【幾何視圖】，點選【WORKPIECE】，【指定零件】與【指定坯料】。
功能表【首頁】，點選【搜尋特徵】。

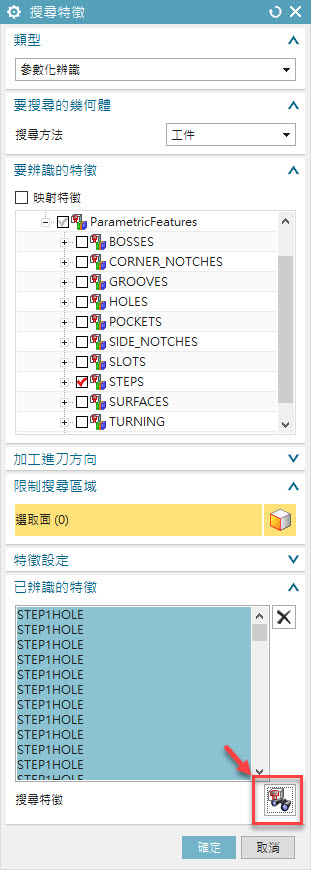

在對話方塊群組【要辨識的特徵】中，僅點選ParametricFeatures內的STEPS，並按下【搜尋特徵】按鈕。

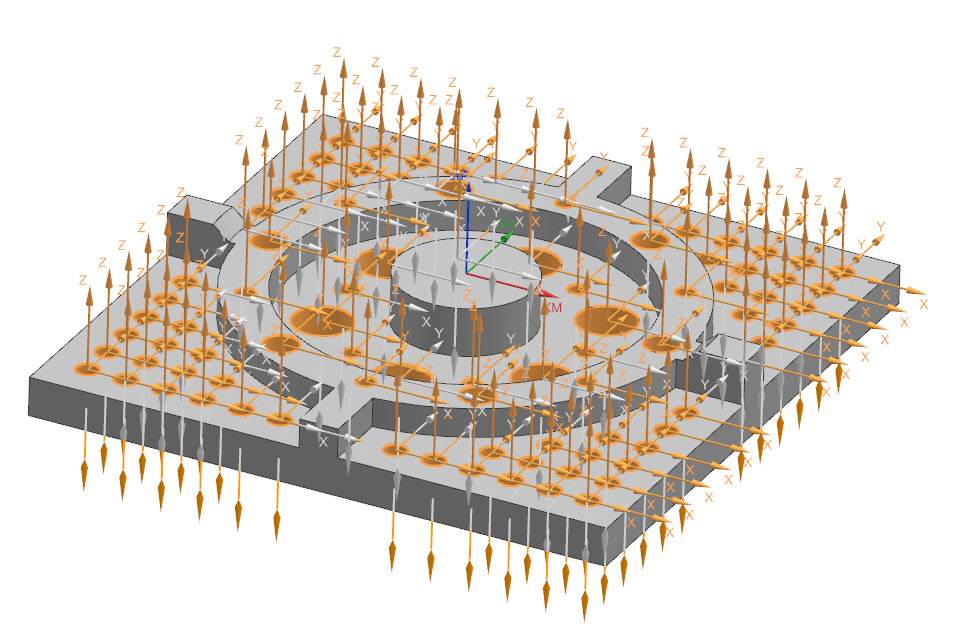

確認得到如下圖所示的辨識結果後，按下【確認】。

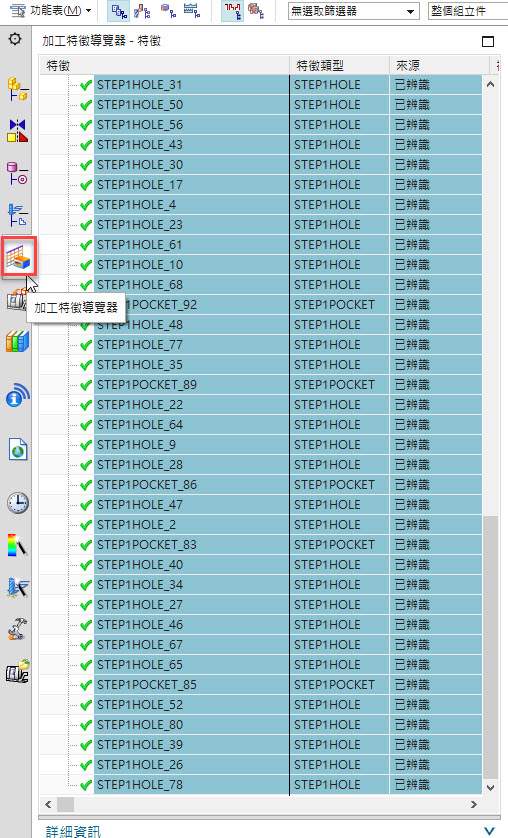

畫面左側資源列，切換至【加工特徵導覽器】。

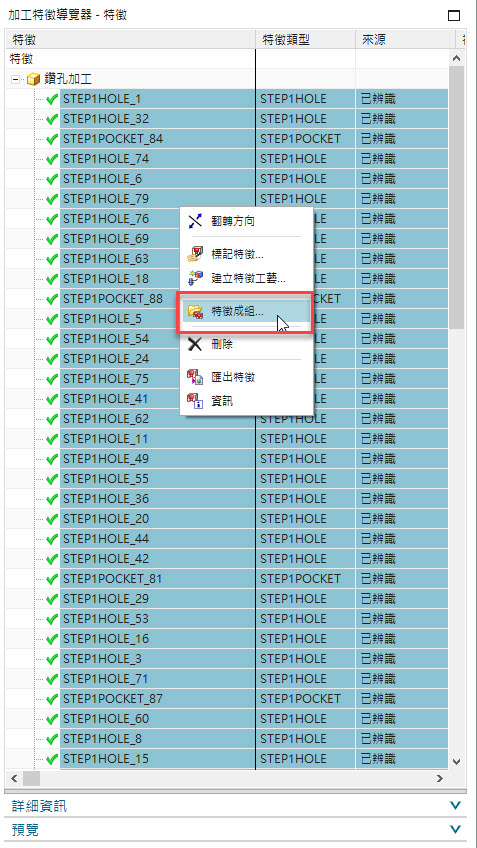

將所有辨識的孔特徵選取後，按右鍵，選擇【特徵成組】。

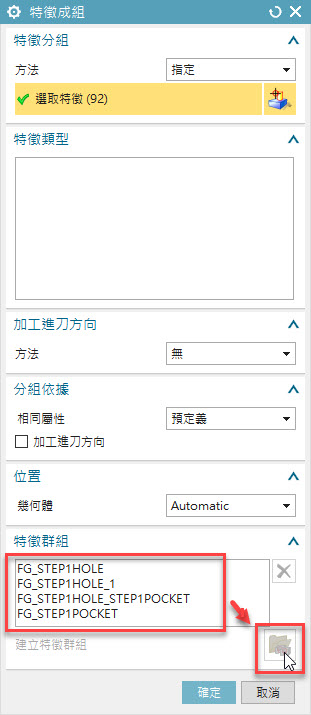

點選對話框右下角的【建立特徵群組】按鈕後，會在特徵群組內出現分組後的物件。

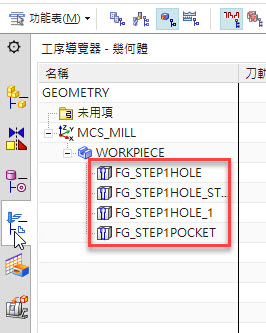

從資源列切換回【工序導覽器】的【幾何視圖】，檢查是否出現辨識後的特徵群組。

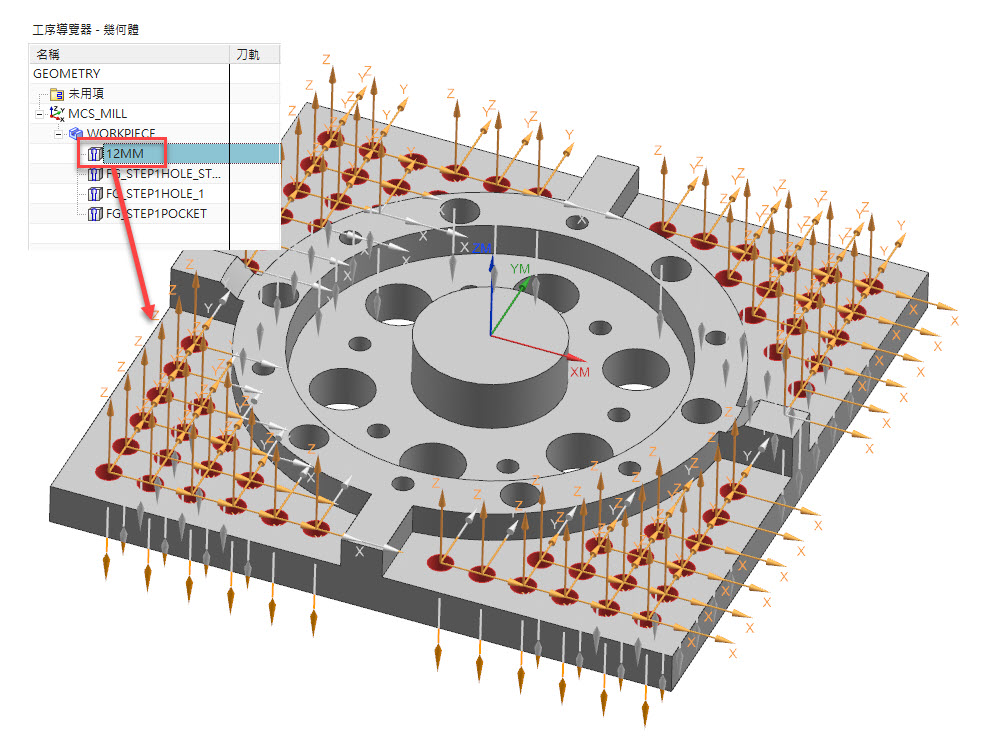

可自行在特徵群組重新命名，以方便辨別。

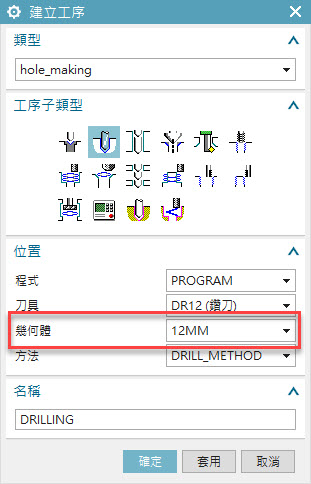

建立工序時，就可以在幾何體中選擇已辨識的特徵群組囉! Enjoy~。
盧弘偉 Michael Lu
