NX CAM 工序參數比較物件 – 2021/05/28

Posted by Monica
Category:

NX CAM1899版本增加了比較物件工具,但須從特徵開關中開啟,在1953版本已建立至功能表工具內,此工具可用於比較零件檔案內設定參數,也可與其他檔案直接做比較加工參數,並立即做修改,只要照以下步驟開啟即可使用。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7
編輯加工工序時,如該工序參數條件設定可與先前工件加工條件相似時,可立即開啟該工序進行參照,以下範例一需參考範例四執行操作,並將工序FLOOR_WALL對範例四工序FLOOR_WALL進行比對。

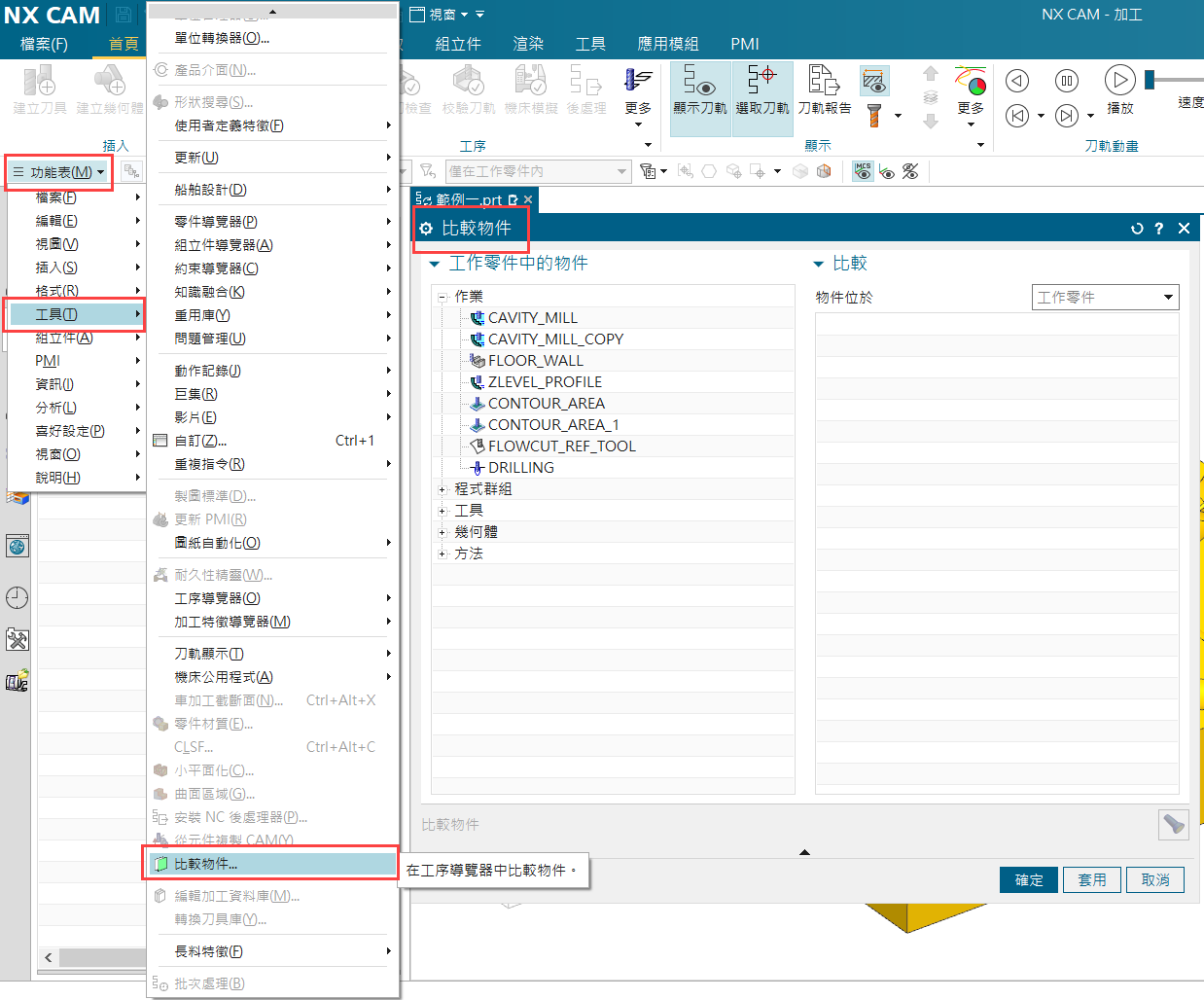

該功能開啟位置為功能表工具比較物件,即可開啟。

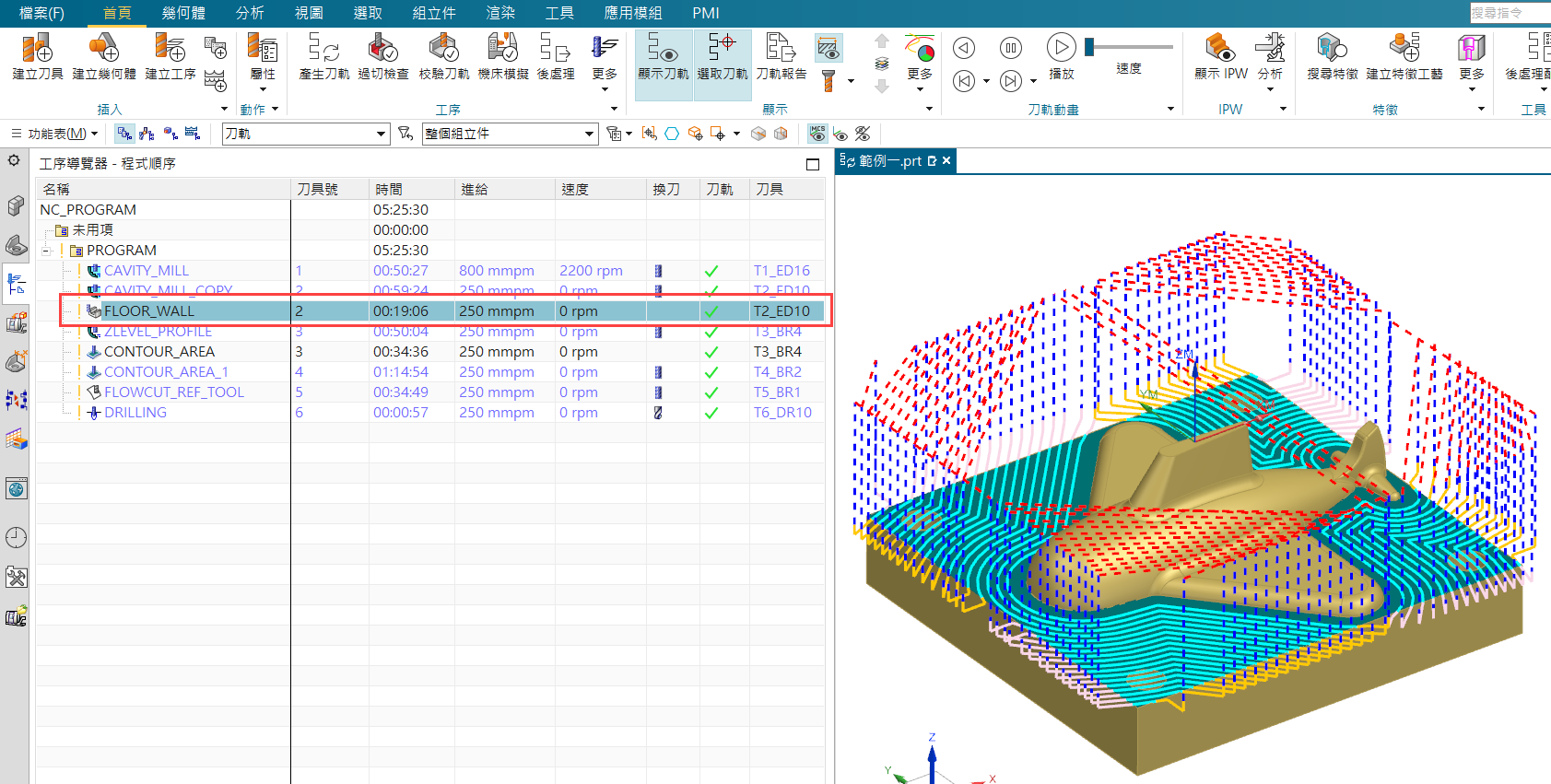

選取任一工序即可對本地工作零件進行比較。

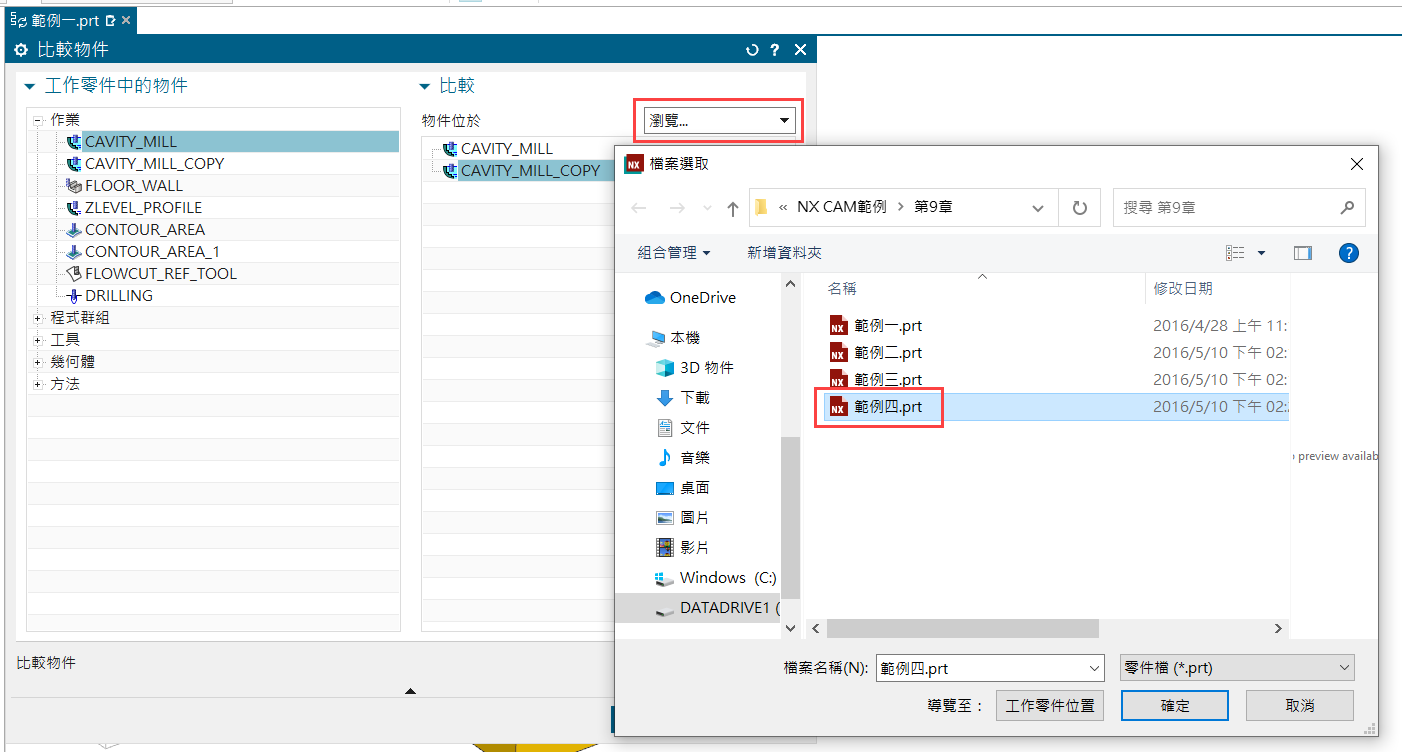

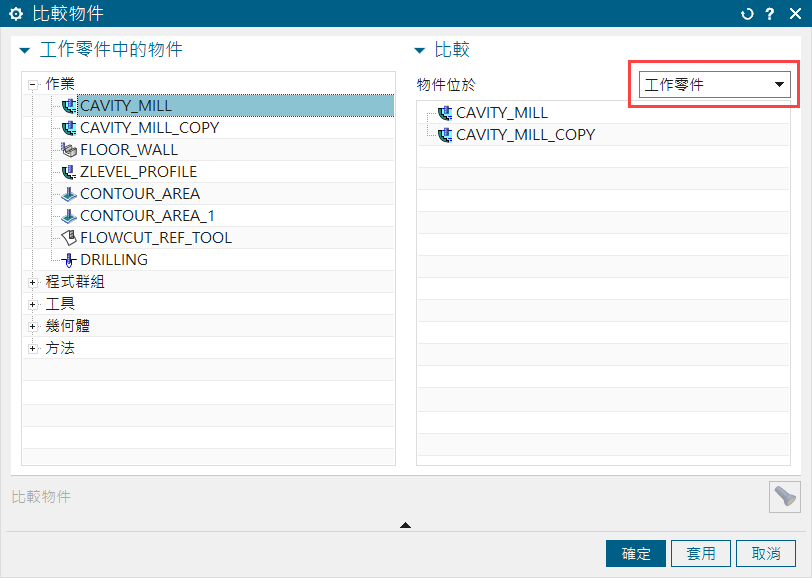

在物件位於處下拉選單,可選取瀏覽,並開啟需參照比較的檔案。

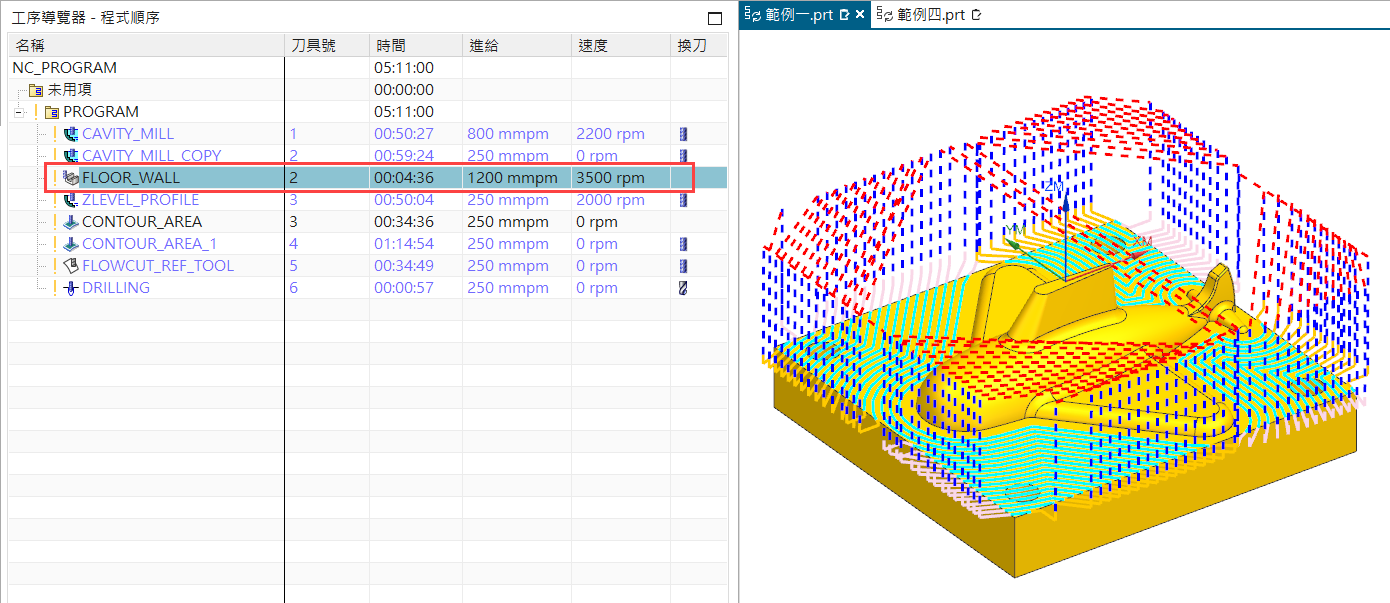

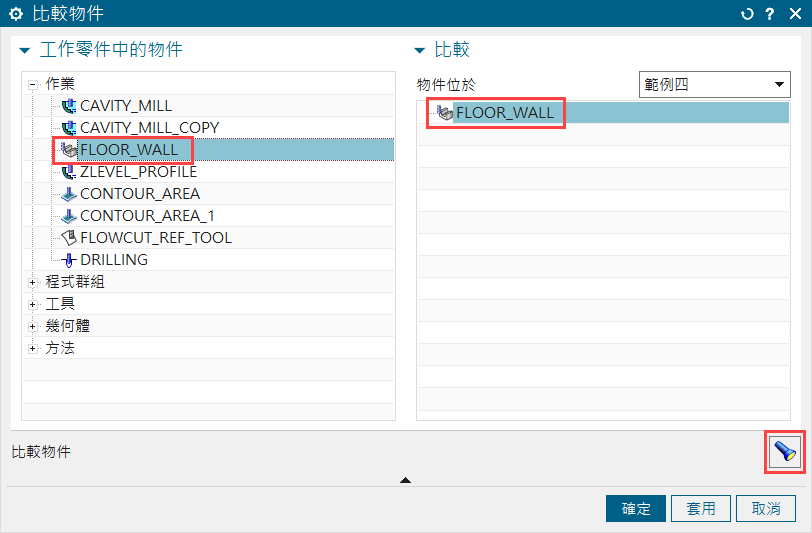

開啟後於工作零件的物件中,作業選取工序FLOOR_WALL,即可立即比較範例四工序FLOOR_WALL,並點擊下方比較物件手電筒

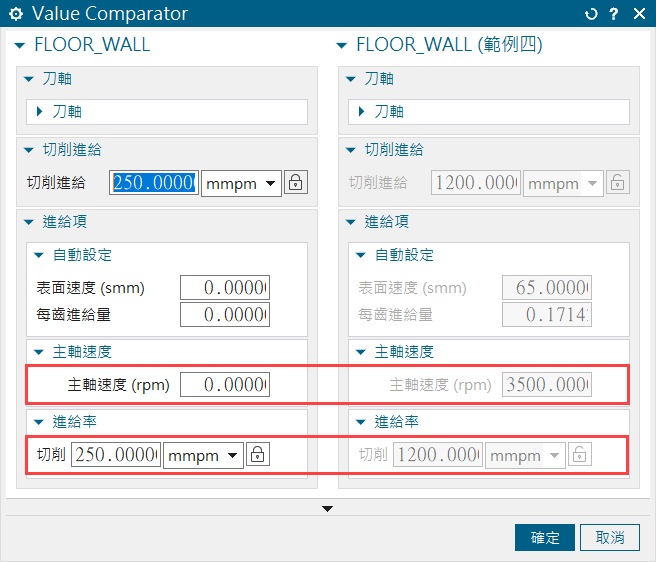

點擊後即可進入比較畫面,並列出該工序加工參數設定差異的位置,可直接參照並修改參數,本範例參照修改主軸速度及進給率。

確認後即可完成修改。...(完成)
