Solid Edge快速建立零件間關係 – 2015/07/03

Posted by Monica
Category:

在組合件中,如果能做到「關聯性設計」(ex:其中一個零件做設計變更,另一個相關零件也會自動變更),對設計上當然是比較快速且方便的!

以往傳統的解決方式,就是將另一個零件也跟著做設計變更,然後重新設定組裝條件,手續複雜且花費時間。以下介紹:如何利用Solid Edge零件間關係, 快速達到「關聯性設計」

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

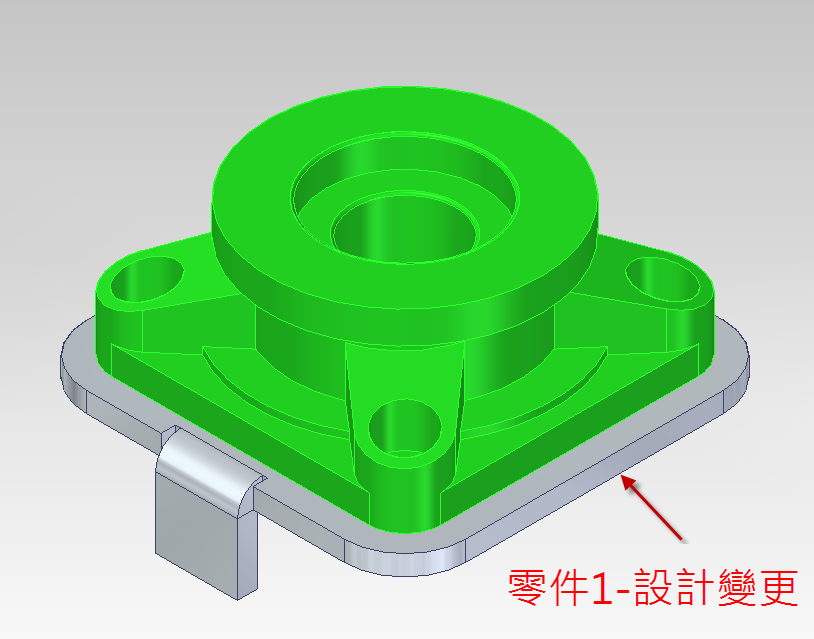

  • 如下圖, 零件1–做了設計變更。

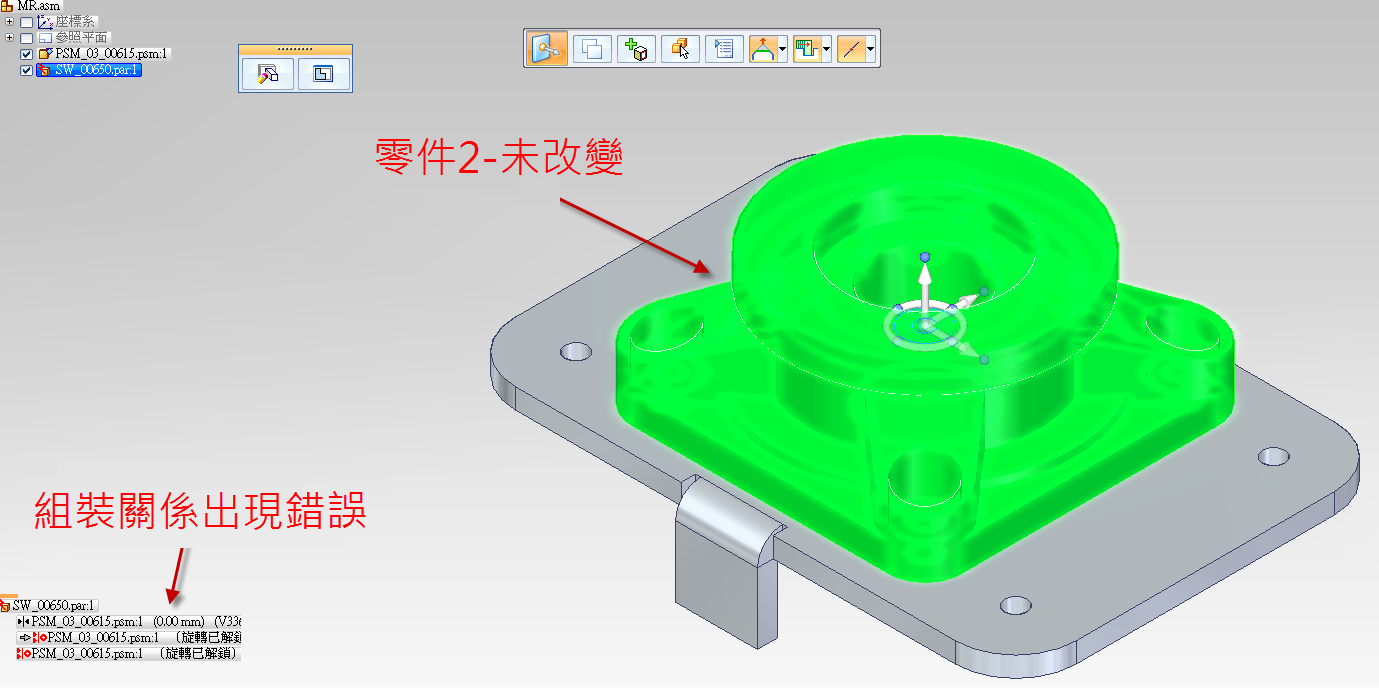

  • 零件2–未改變, 且組裝關係也出現錯誤。


  • 若零件是由Solid Edge「同步建模」所建構而成, (或, 外來檔案也可以),此時我們可以藉由, 設定兩個零件間的關係,讓這兩個零件出現「連結」,當其中一個零件改變另一個相關聯零件也會自動跟著改變,不須再重新設定組裝條件, 相當方便且快速!
    以下為設定步驟:
  • 建立關聯的方式:

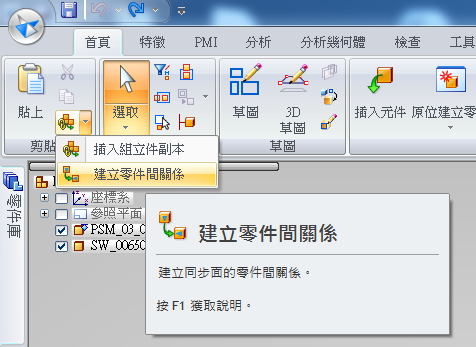

  • 組立件中「首頁」→「剪貼簿」→「插入組立建副本」→「建立零件間關係」。
    選擇需做連結的兩個零件後,出現選項。
    ※先選擇的零件為 → 驅動零件,後選的為 → 主動零件(設計變更零件)

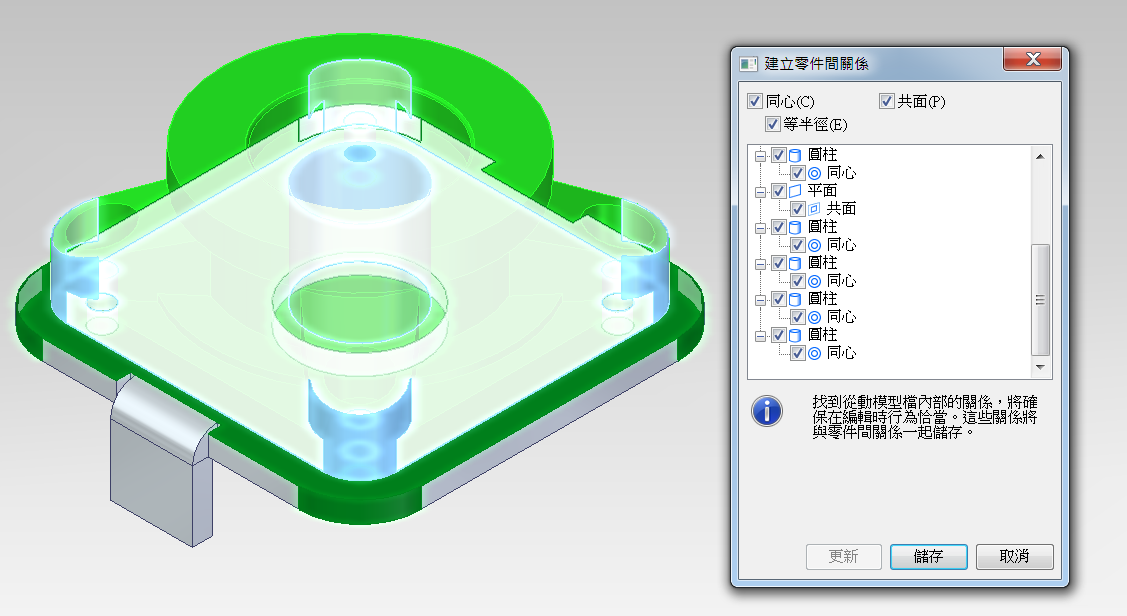

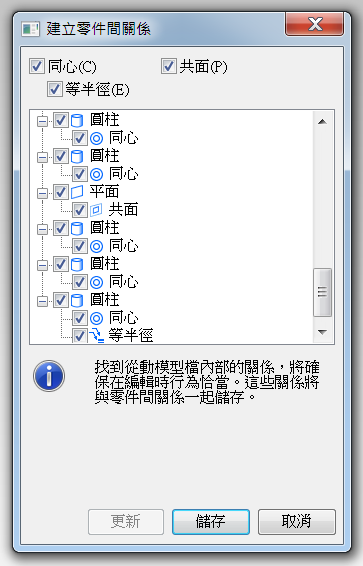

    可對零件的同心、共面、相等半徑關係做選擇,也可針對零件內單一特徵做細部選擇,設定後點擊「儲存」。

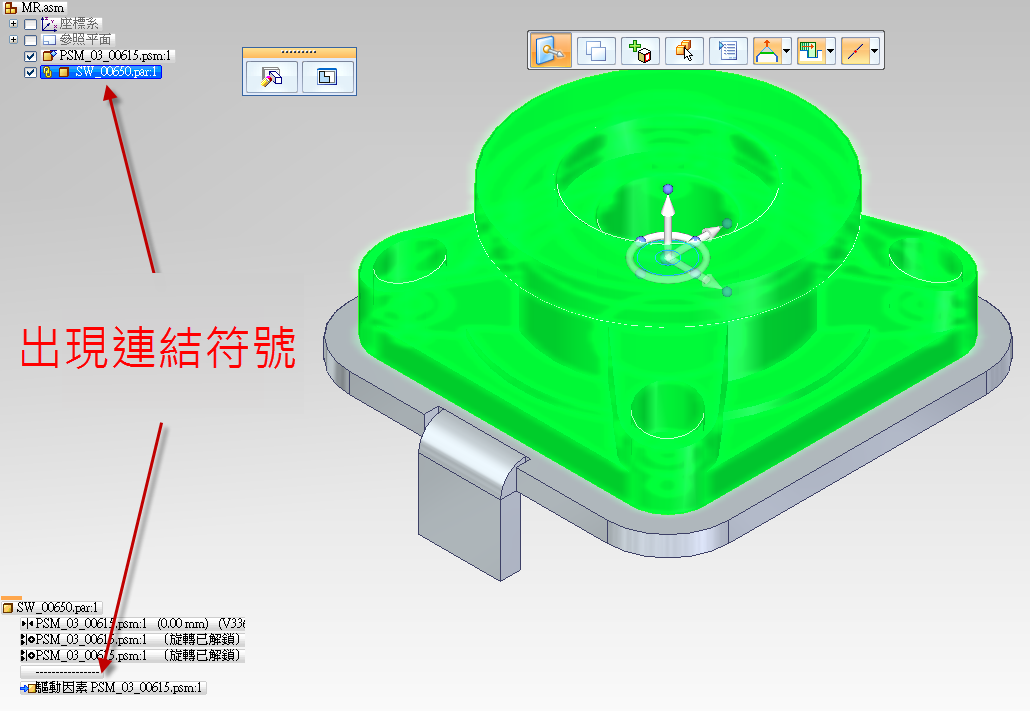

    儲存後「導航者」會出現連結符號。

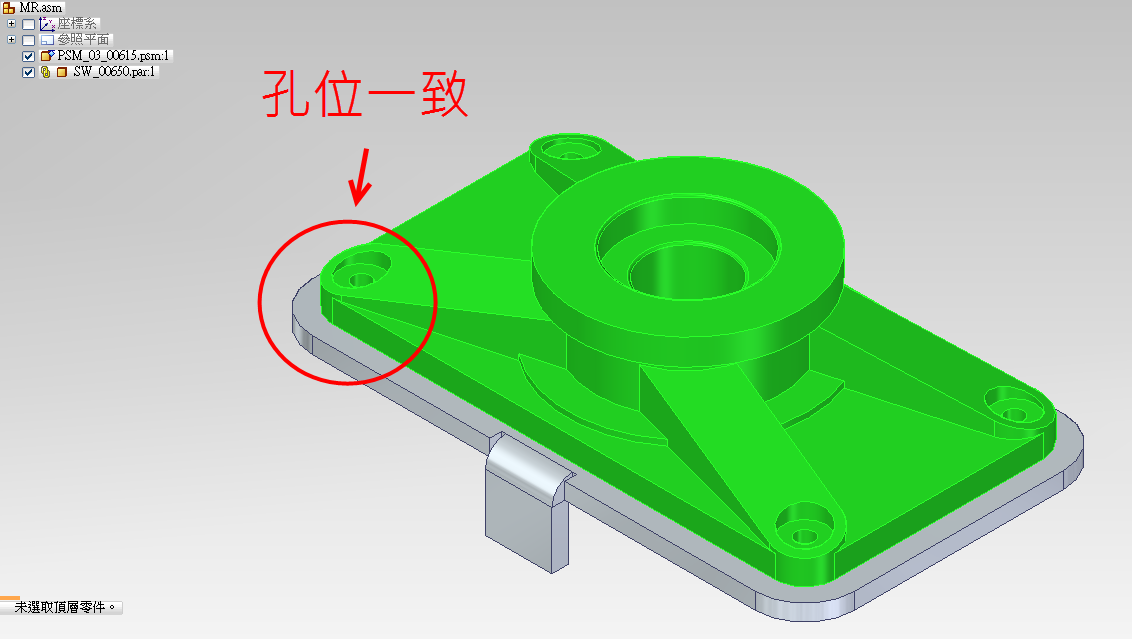

    選取方式改為「面優先」,直接利用「幾何控制器」改變「零件1」孔位,「零件2」也會自動變更。
    如不需要關聯, 也可將連結刪除:
  • 刪除連結得方式:

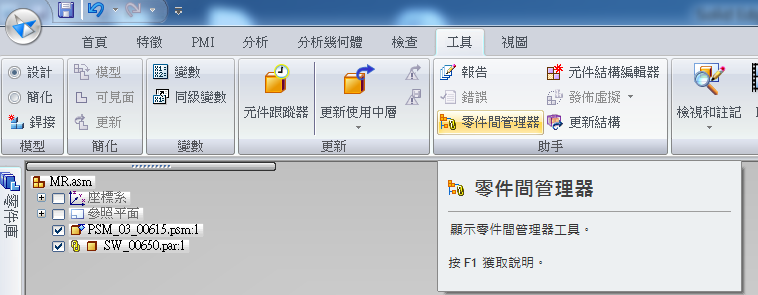

  • 「工具」→「助手」→「零件間管理器」。

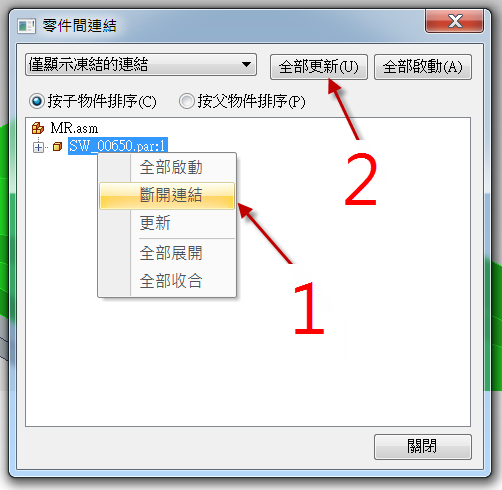

    點擊零件後, 按「滑鼠右鍵」→「選擇斷開連結」→「全部更新」→關閉。


    即可將連結去除。(完)

    林振煜 Bill Lin
