Solid Edge 「可視爆炸」建立組態 – 2026/05/08

五月

Posted by Monica

Category:

過去 Solid Edge 2023 的「可視爆炸」僅能臨時預覽(臨時的動態爆炸效果)，建立組態需切換至 ERA 環境。

現在 Solid Edge 2026 將此功能大幅升級，無須切換環境，可直接記錄並儲存當下的爆炸狀態。

具體操作步驟如下：

1 2 3 4 5 6 7

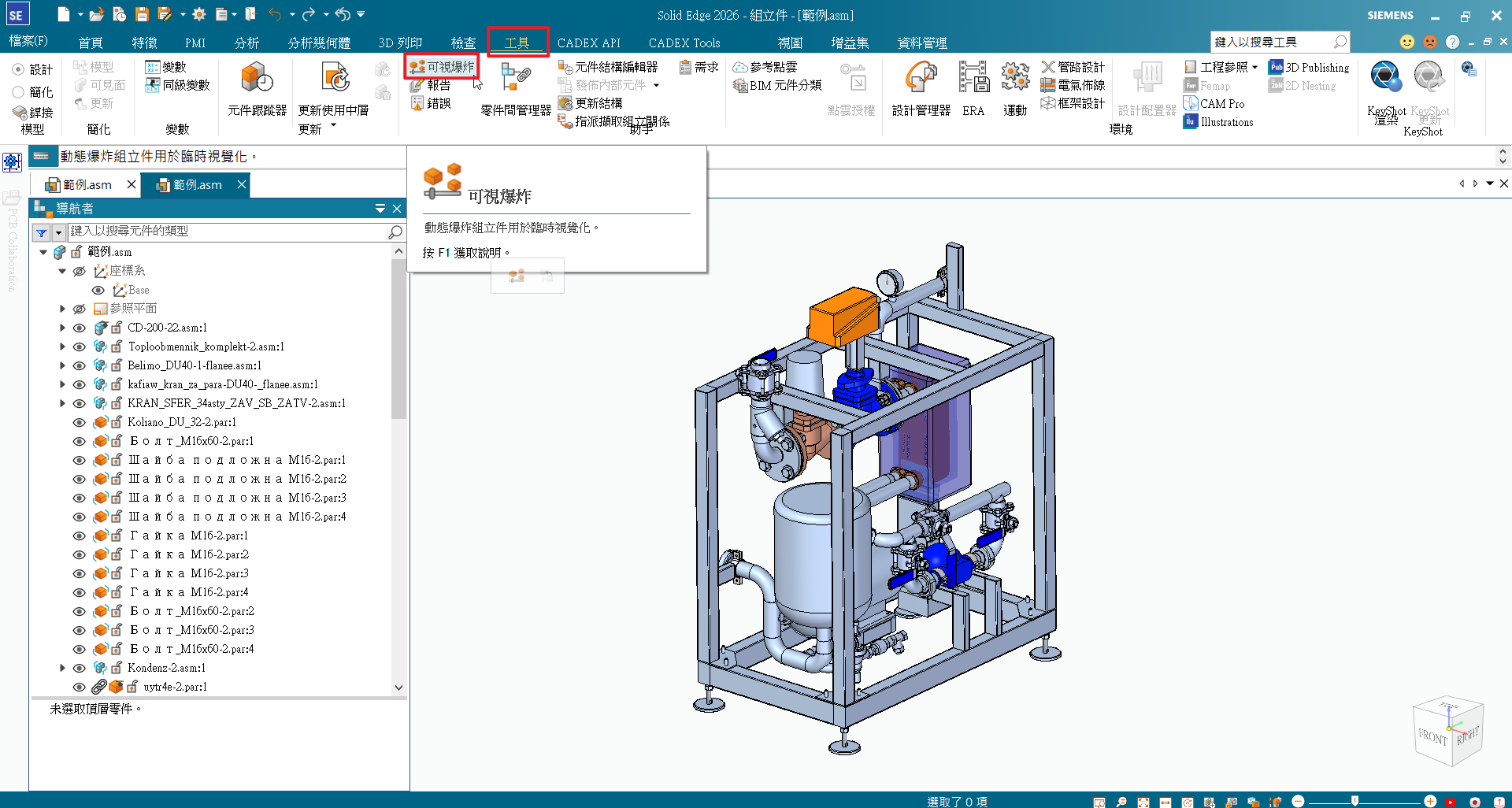

在組立件環境中點擊「工具」→「可視化爆炸」，如圖所示。

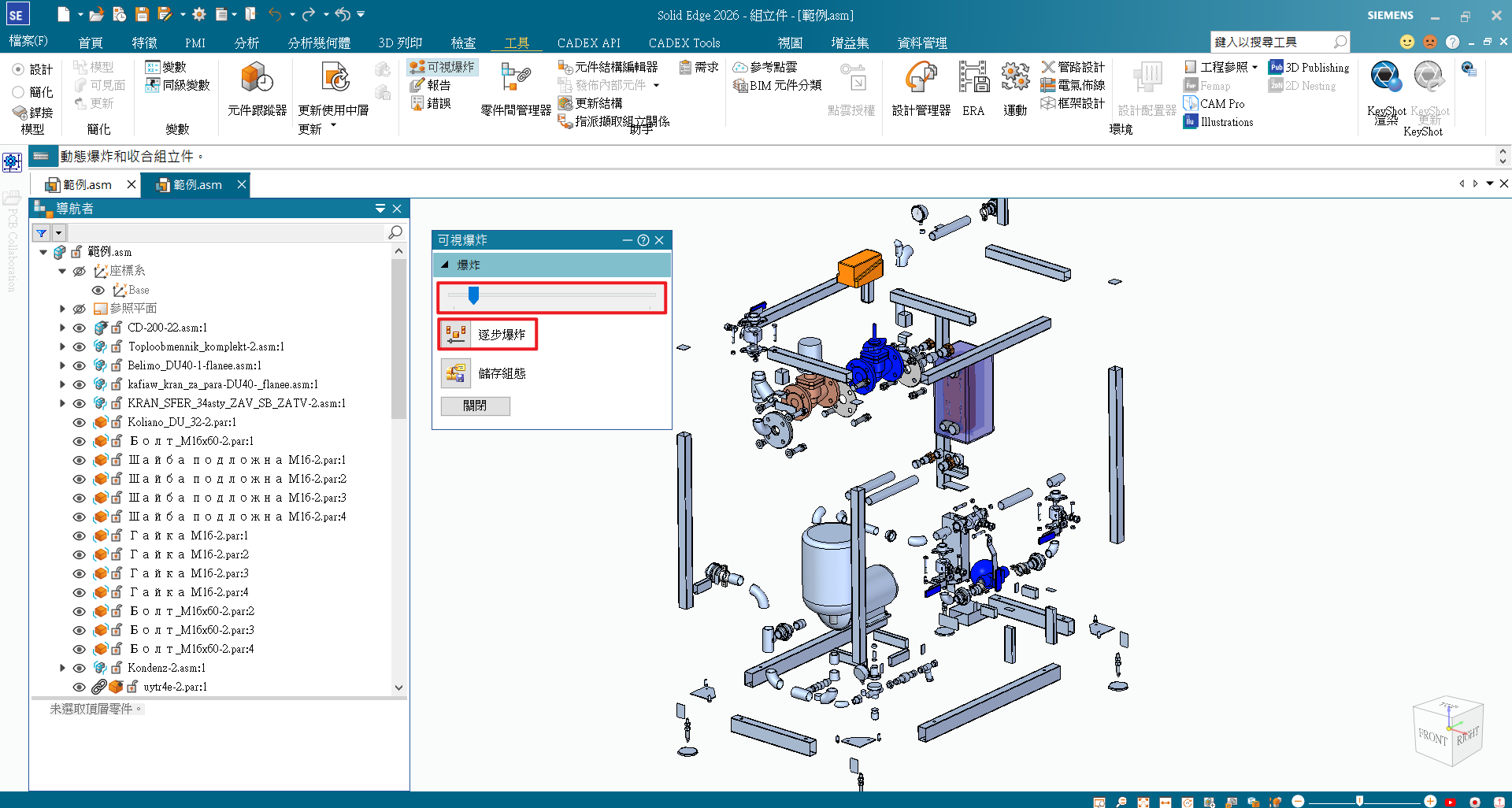

拖動爆炸「拉桿」決定各零件爆炸距離，開啟「逐步爆炸」會根據組立件階層達到分層爆炸效果，反之，則所有零件直接爆炸。

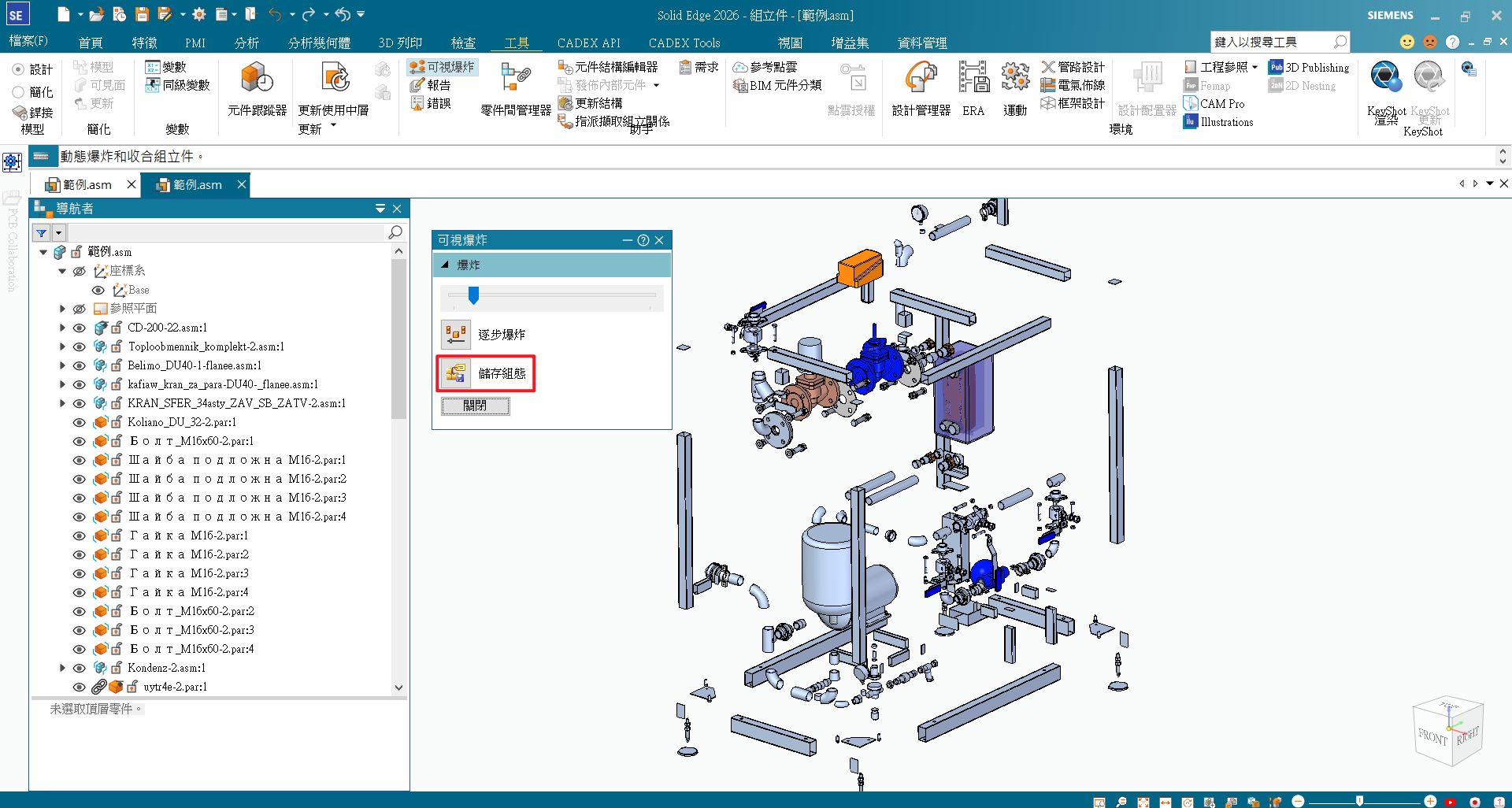

調整好爆炸狀態後，點擊「儲存組態」。

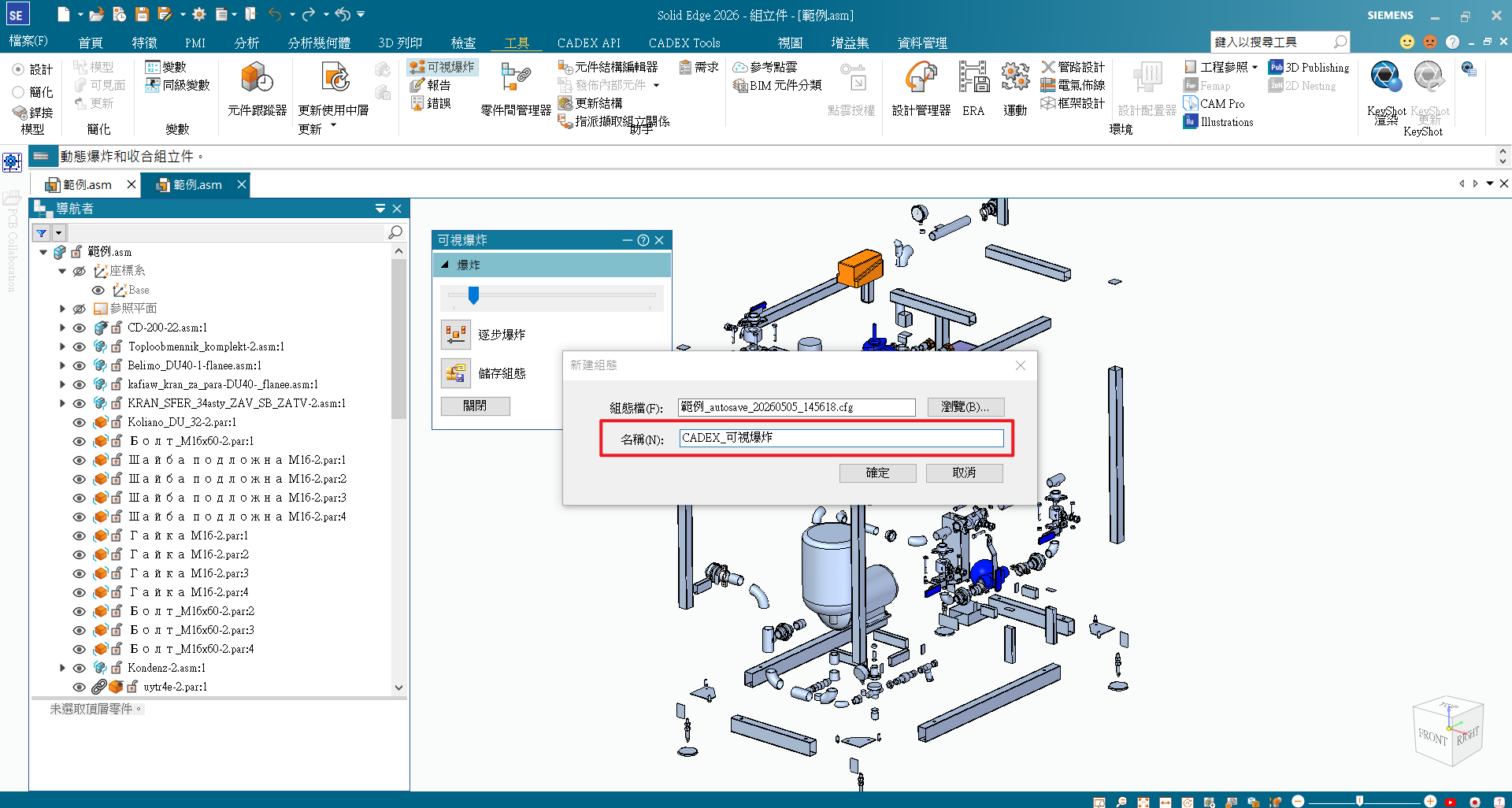

填入組態名稱後點擊「確認」。

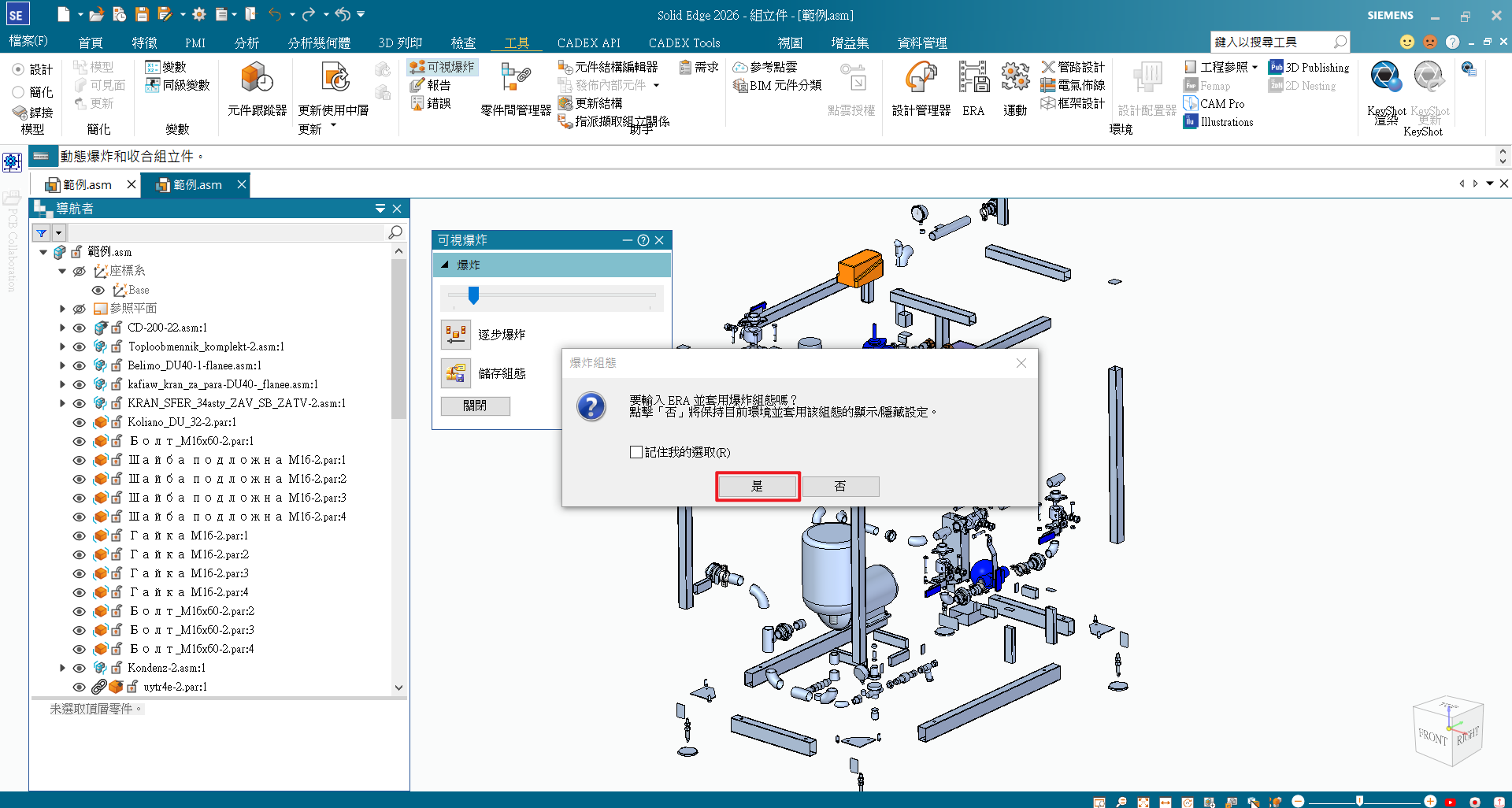

點擊「是」後，會建立該名稱組態並自動進入ERA環境。

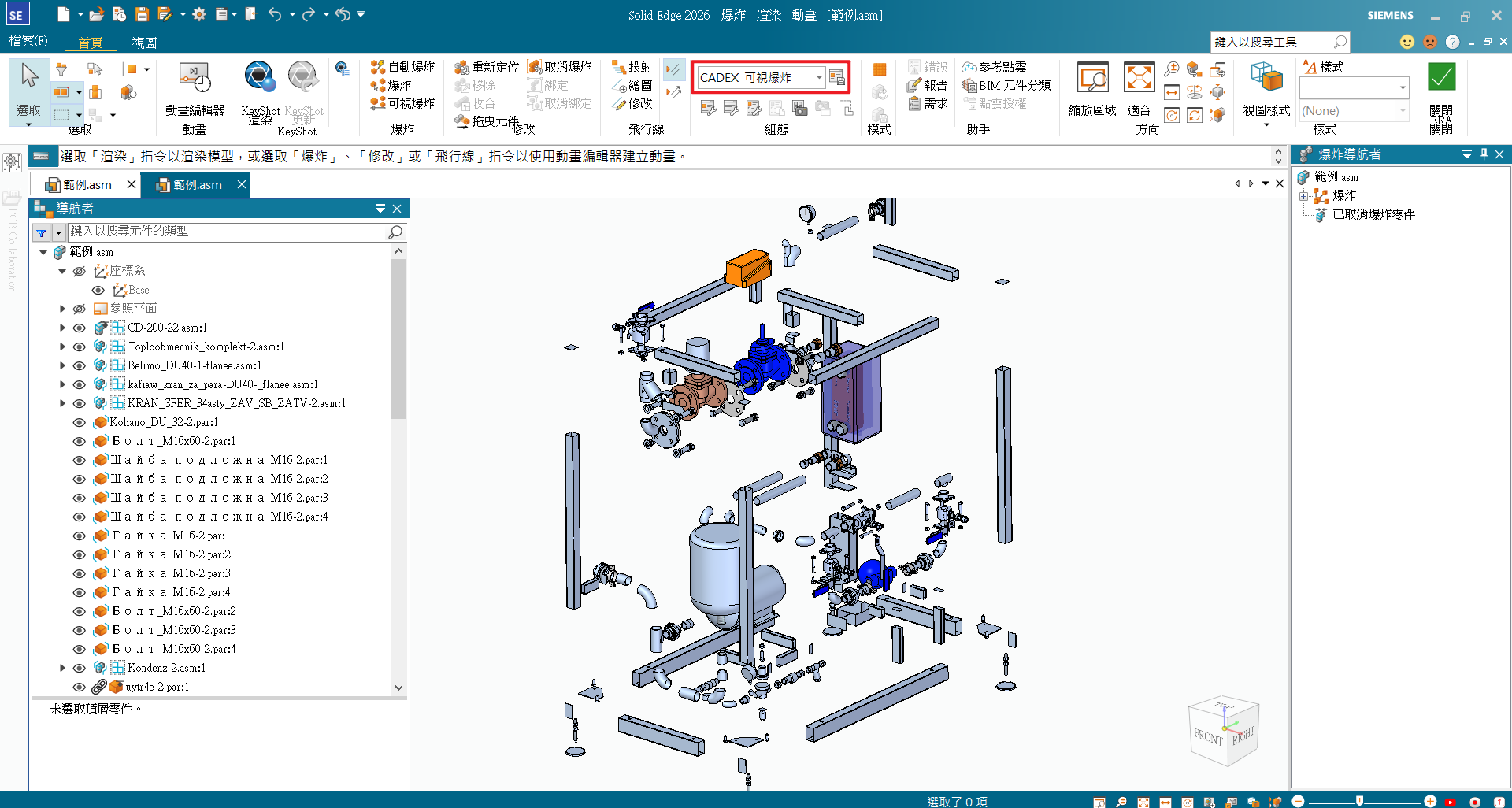

自動進入ERA環境後，如需調整零配件相關位置距離，可再自行編輯。

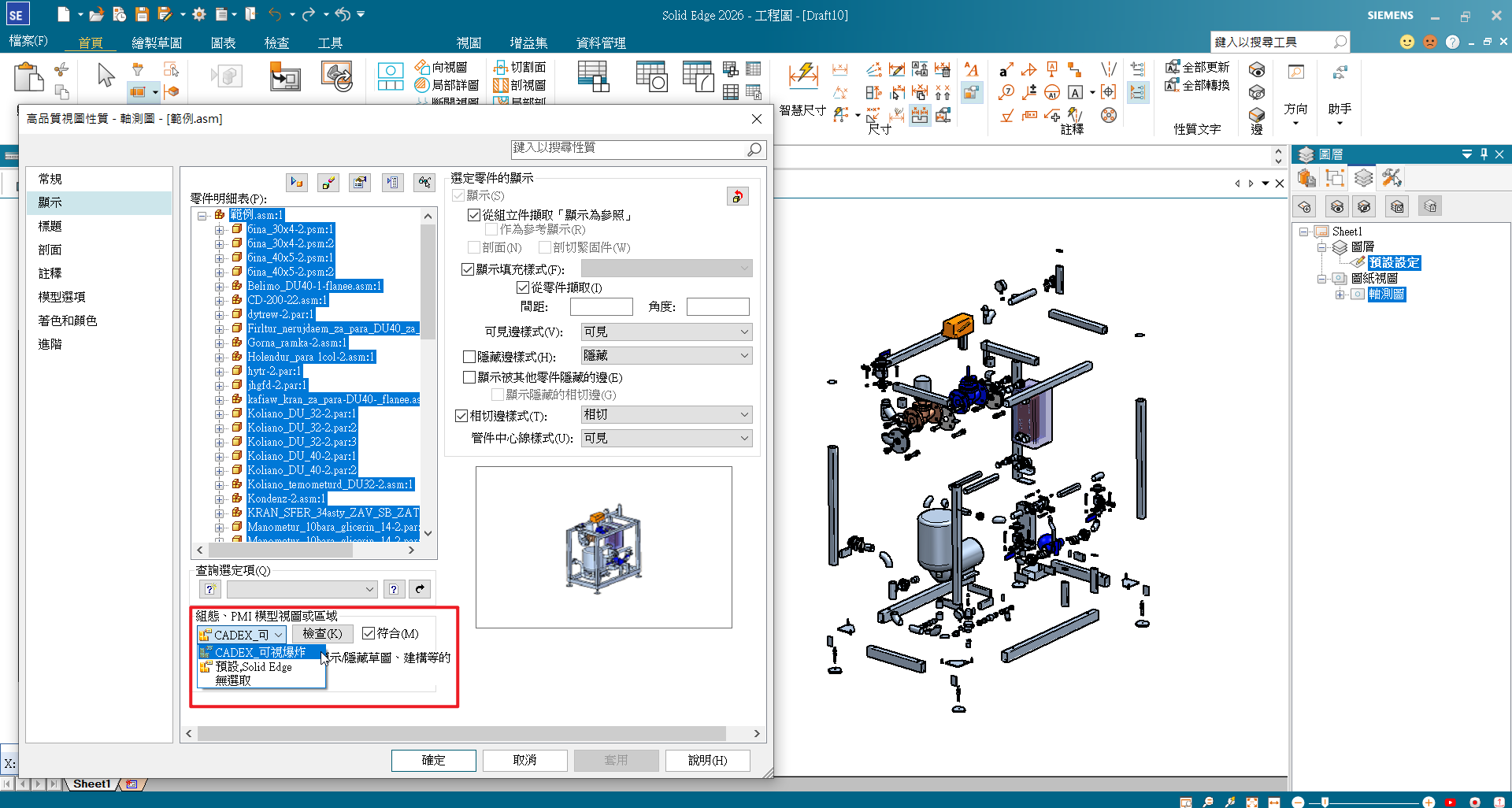

後續，可在工程圖環境中，選擇該組態，作為爆炸圖使用。…(完成)。

謝秉璁 Kevin_Sie
