Solid Edge 「對稱直徑」標註方法 – 2022/02/18

Posted by Monica
Category:

利用 Solid Edge 尺寸標註中的 對稱直徑,來標註 對稱特徵 的方法。

操作方式請依下述步驟進行。

步驟1 步驟2 步驟3 步驟4 步驟5
首先選取 尺寸對稱直徑

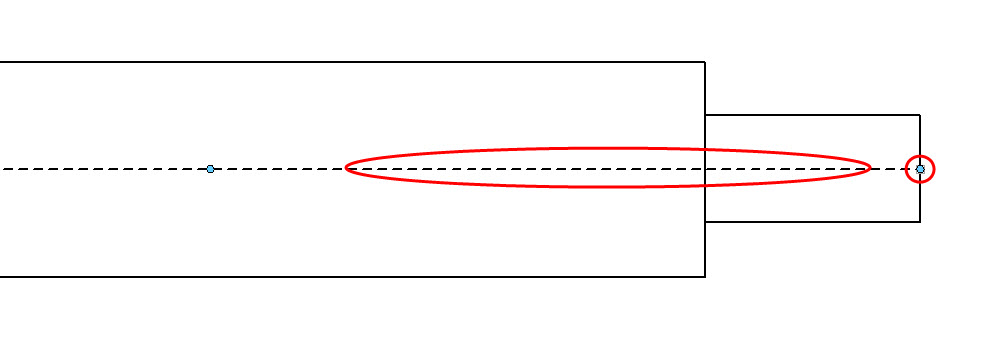

點選特徵的 中點中線 均可。如下圖

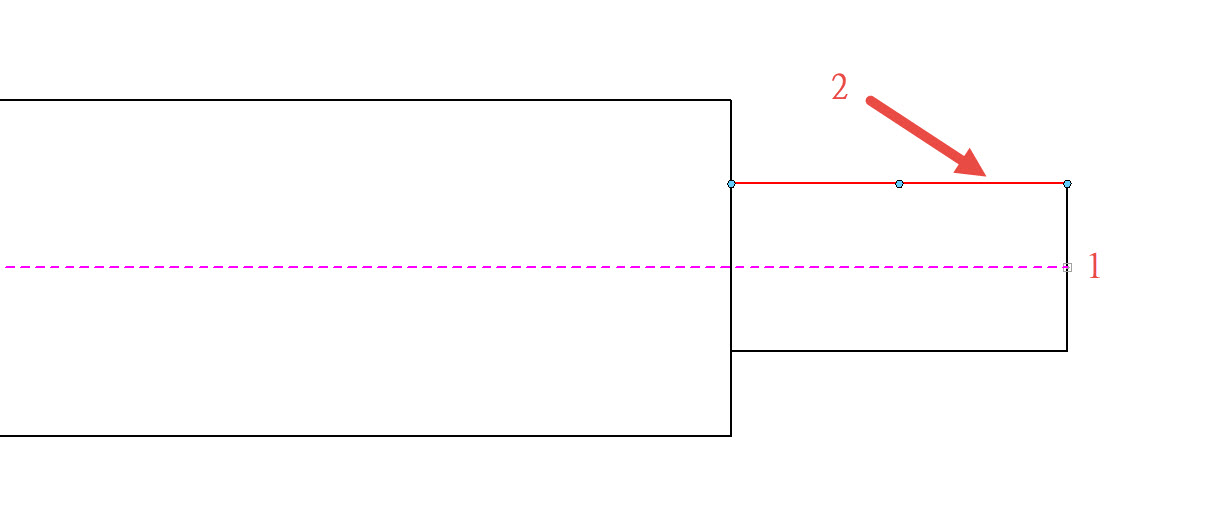

點選順序如下圖所示。

最後,點選需要標註的對稱直徑 邊線,即可做到下圖效果。

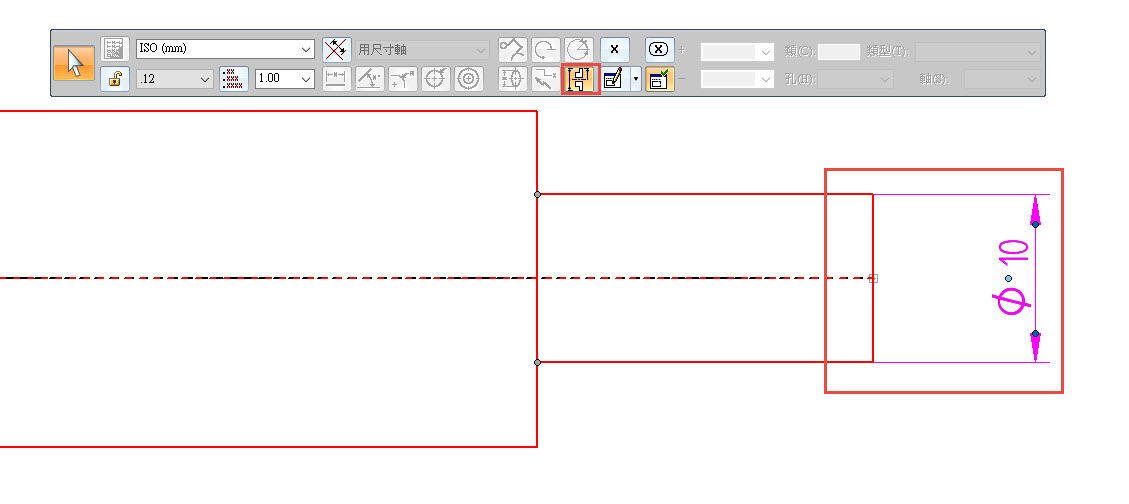

尺寸標註後,可透過上方工具列中的選項調整顯示方式,如下圖。(完成)

蔡安哲 Kevin_Tsai
