Solid Edge 卡榫槽設計 – 2026/04/17
17
四月
面對複雜的卡榫結構，Solid Edge 2026 推出全新的「榫槽」特徵。
打破以往的環境限制，設計師現在能以單一指令，在「單一鈑金」、「多本體」及「組立件」中快速建構卡榫。
大幅簡化繁瑣流程，助您實現更高效、更精準的 3D 設計。
1 2 3 4 5 6 7 8
以下示範直接從「鈑金件」設計卡槽特徵。

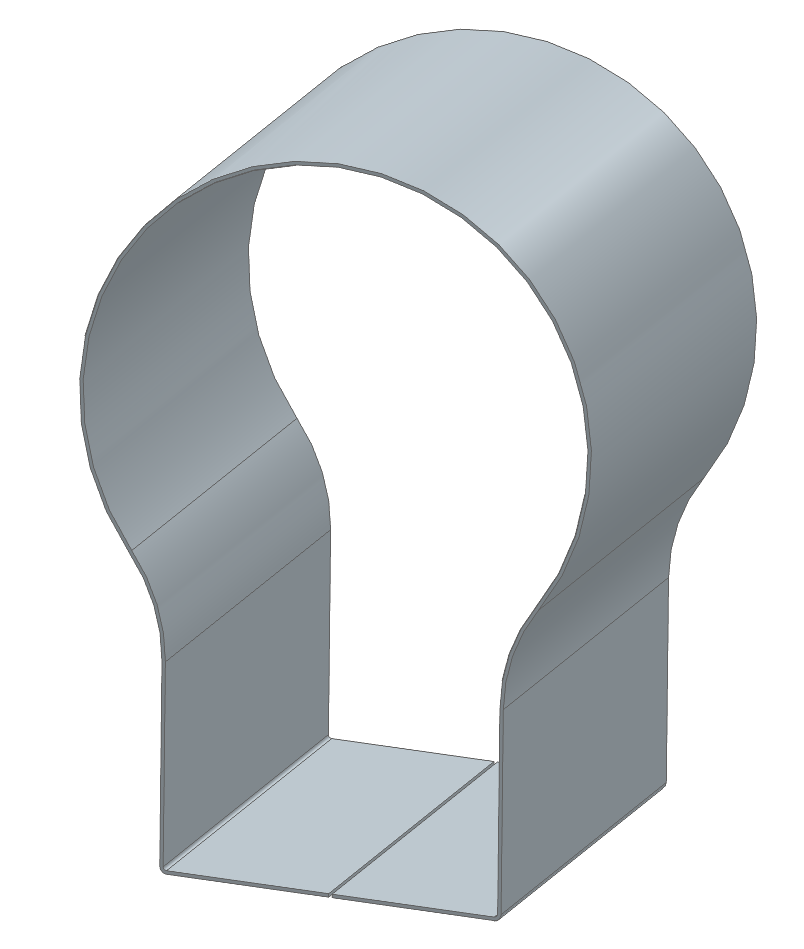

繪製好的鈑金如圖。
繪製好的鈑金如圖。

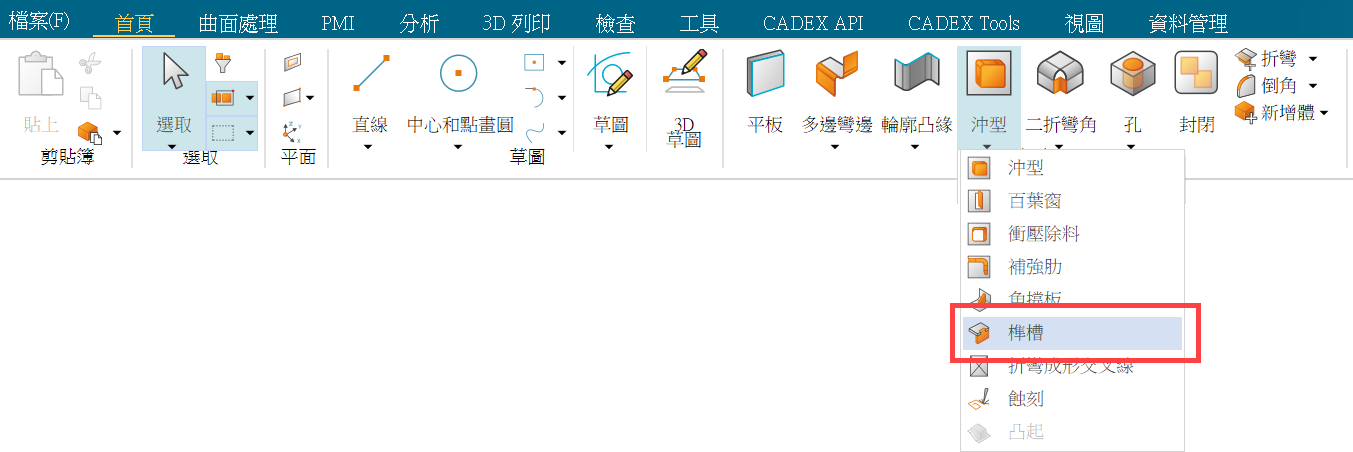

點選「鈑金」→「沖型」下拉選單→「榫槽」。

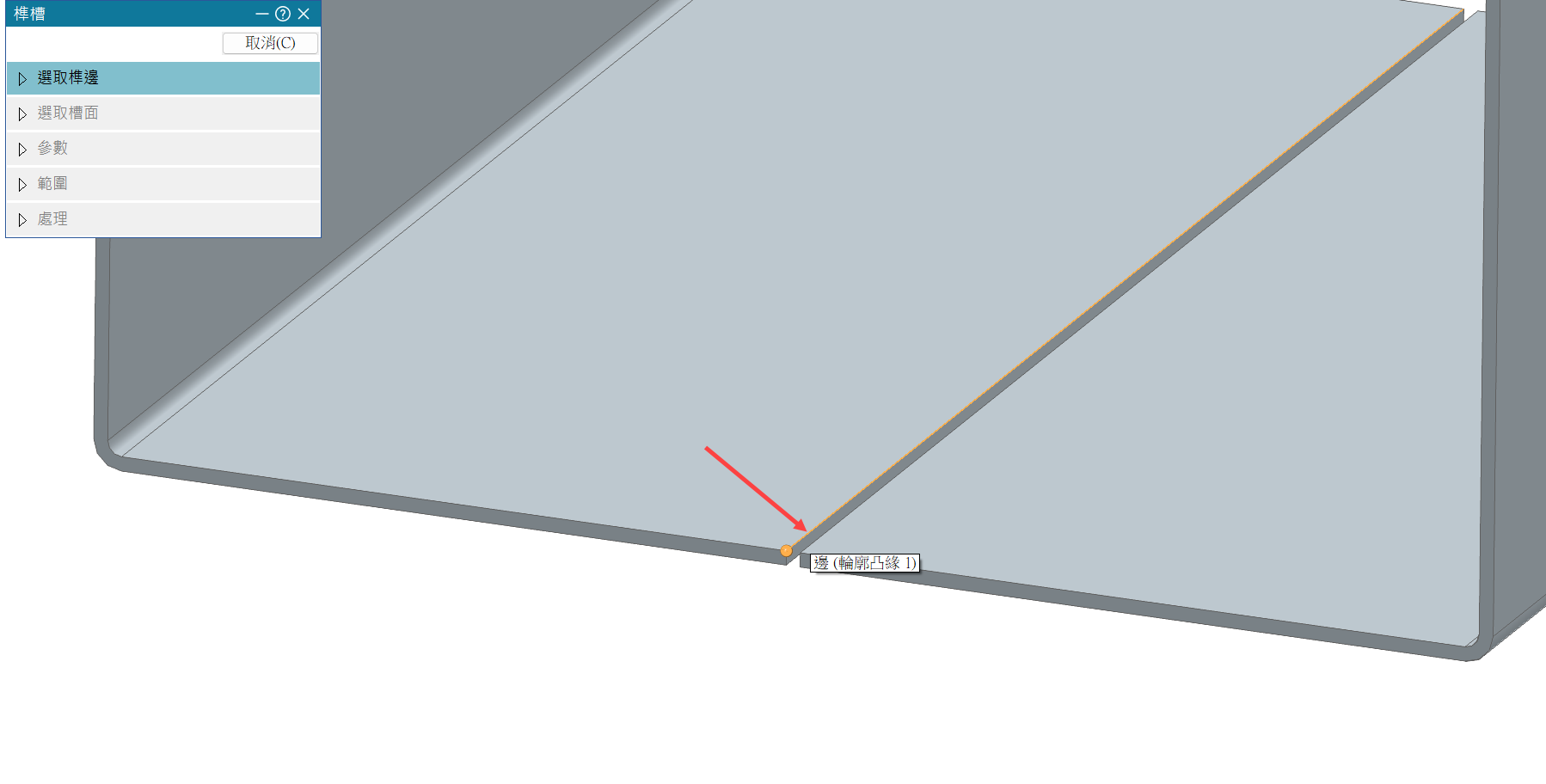

選取「榫邊」。

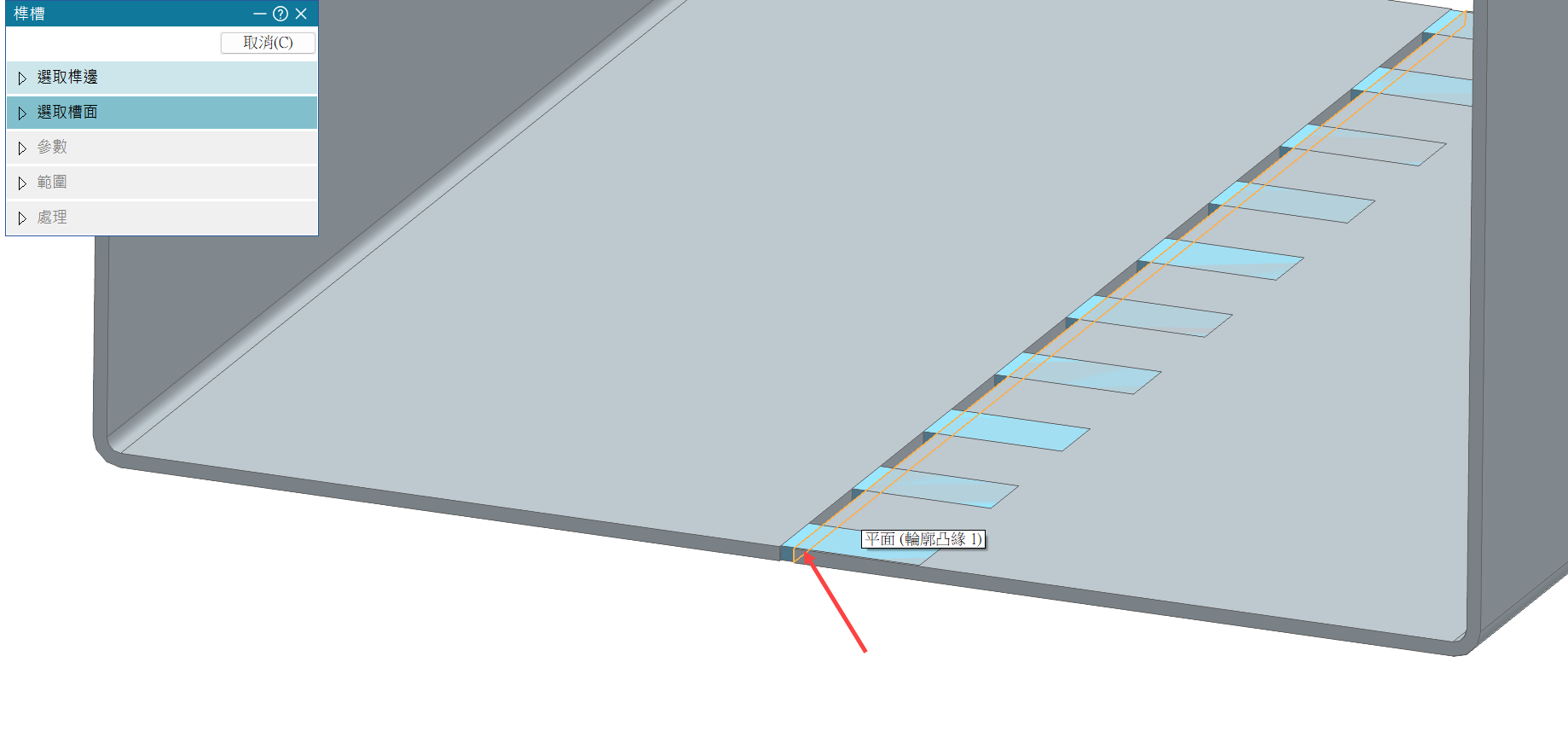

選取對面的「槽面」。

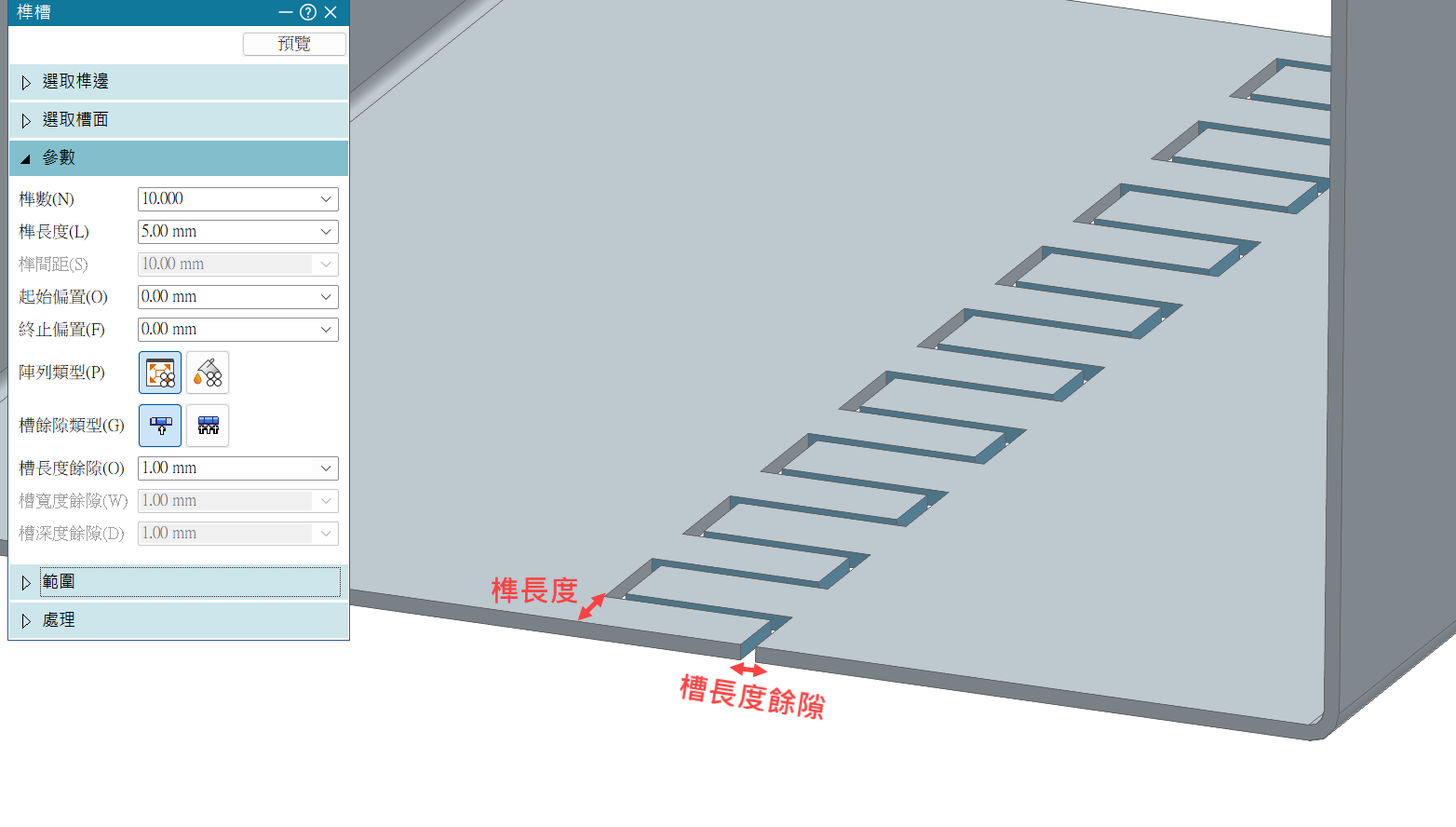

輸入相關參數。
例如：卡榫的數量、卡榫長度、偏置量、槽的長度餘隙或多個槽的寬度及深度餘隙。
例如：卡榫的數量、卡榫長度、偏置量、槽的長度餘隙或多個槽的寬度及深度餘隙。

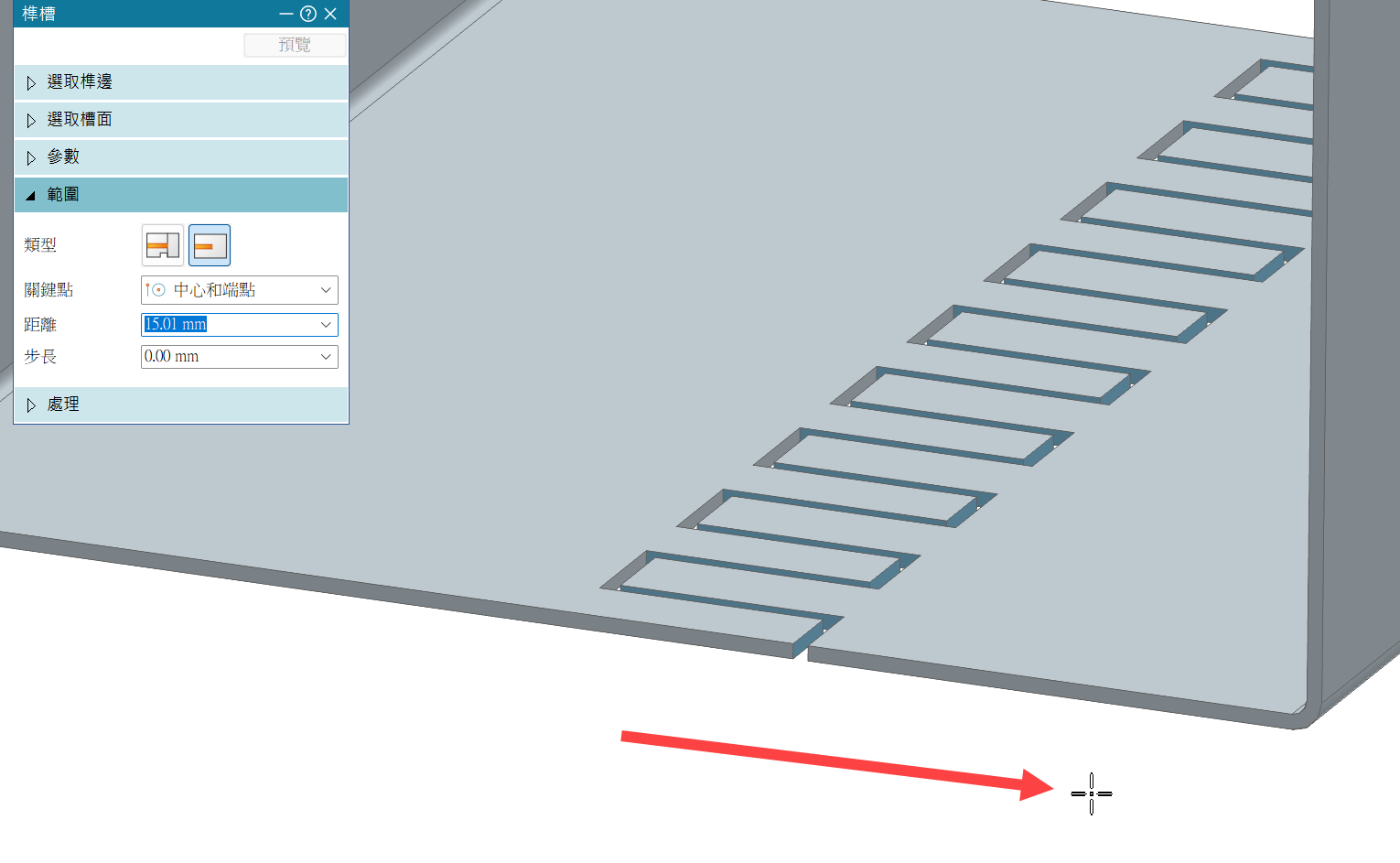

給予卡榫的「寬度範圍」，以及透過移動游標確定方向。

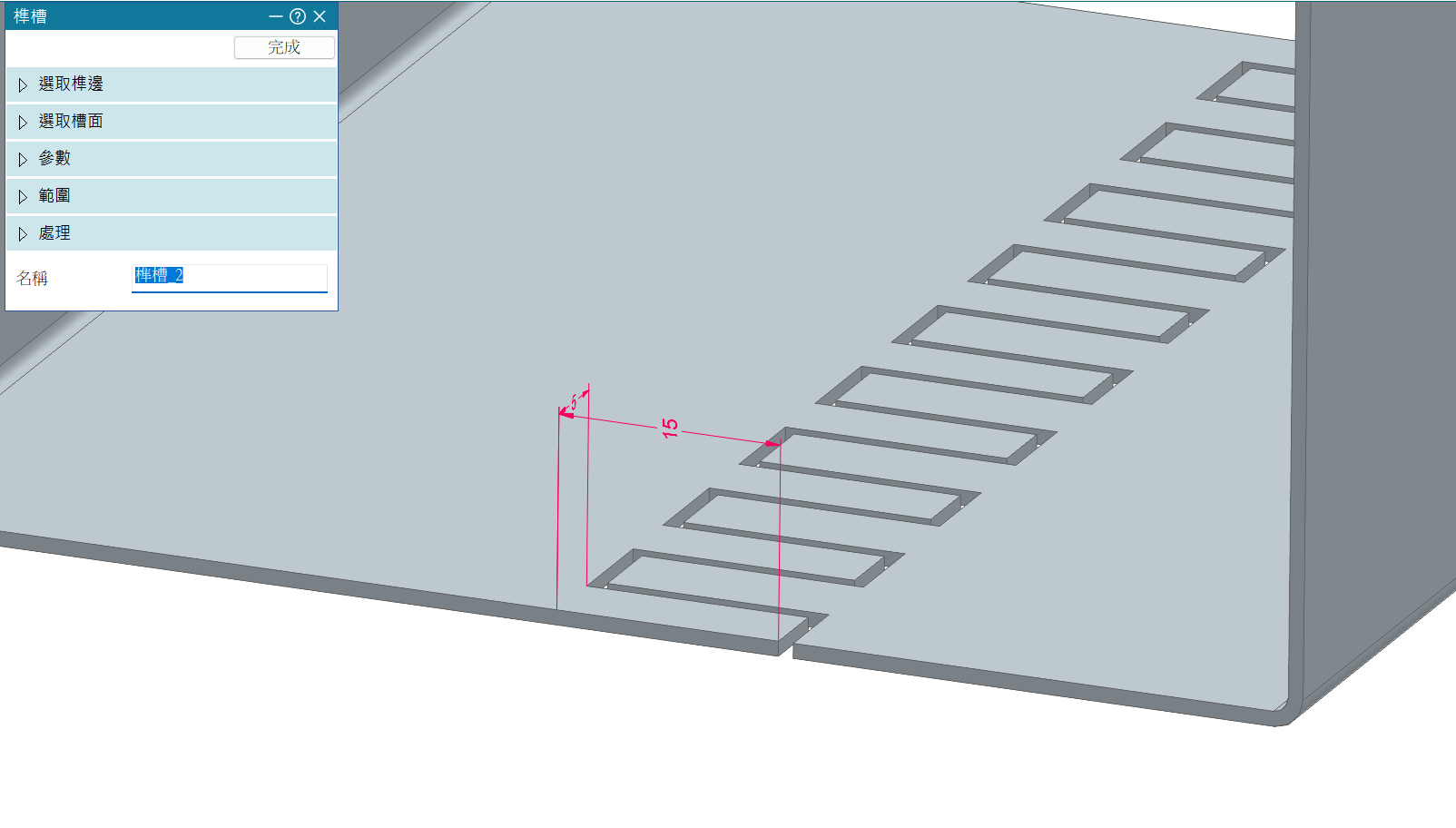

預覽顯示，「卡榫長」與「卡榫寬」。
完成。…(完成)
■ 總結來說，Solid Edge 2026 全新的「榫槽」指令，成功打破了過往鈑金環境的建模限制。透過直觀的參數設定（如餘隙、偏置量與數量），設計師不僅能大幅縮短反覆修改的時間，更能確保後端製造的精確性。
■ 未來我們也將持續為大家帶來更多 Solid Edge 的進階實用技巧與改版亮點，敬請持續關注我們的技術專欄。
■ 總結來說，Solid Edge 2026 全新的「榫槽」指令，成功打破了過往鈑金環境的建模限制。透過直觀的參數設定（如餘隙、偏置量與數量），設計師不僅能大幅縮短反覆修改的時間，更能確保後端製造的精確性。
■ 未來我們也將持續為大家帶來更多 Solid Edge 的進階實用技巧與改版亮點，敬請持續關注我們的技術專欄。
楊淳如 Amy Yang
