Solid Edge 圖塊複製後仍為相同物件的排除方式 – 2026/06/12
12
六月
在 Solid Edge 工程圖作業中，使用者常會透過複製「圖塊」的方式，快速建立相同或類似的標註、符號或圖面元素，以提升製圖效率。
不過，在實際操作過程中，有時可能會遇到圖塊複製後，貼上的物件仍與原圖塊維持關聯，導致後續修改時發生同步變更，或無法作為獨立物件進行編輯的情況。
這通常與圖塊的複製方式、貼上設定，或圖塊定義的處理方式有關。
本篇技術專欄將說明此類問題可能發生的原因，並提供對應的排除方式，協助使用者正確複製並應用圖塊，避免工程圖編輯時產生非預期的連動問題。
1 2 3 4 5 6

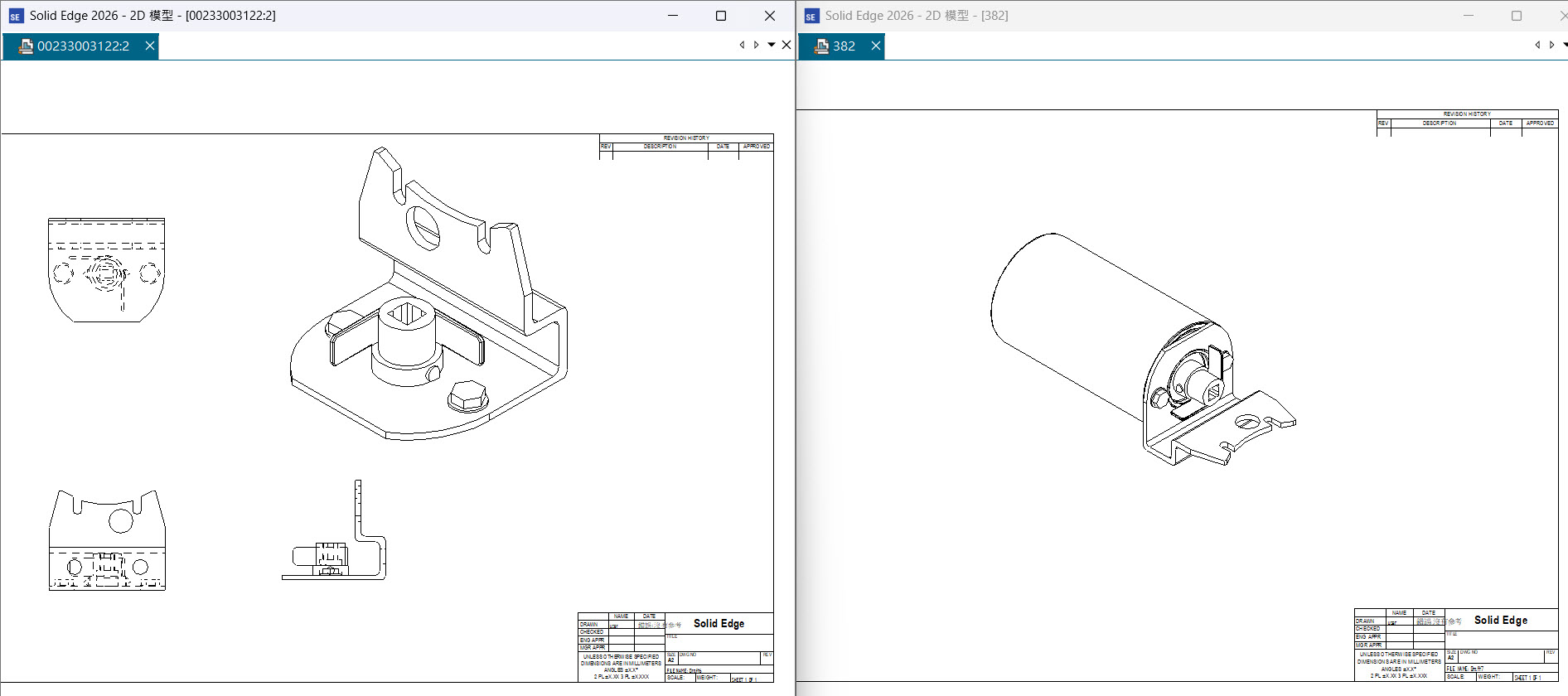

左視窗：鈑金件｜右視窗：組立件
點擊欲「複製」的鈑金視圖：

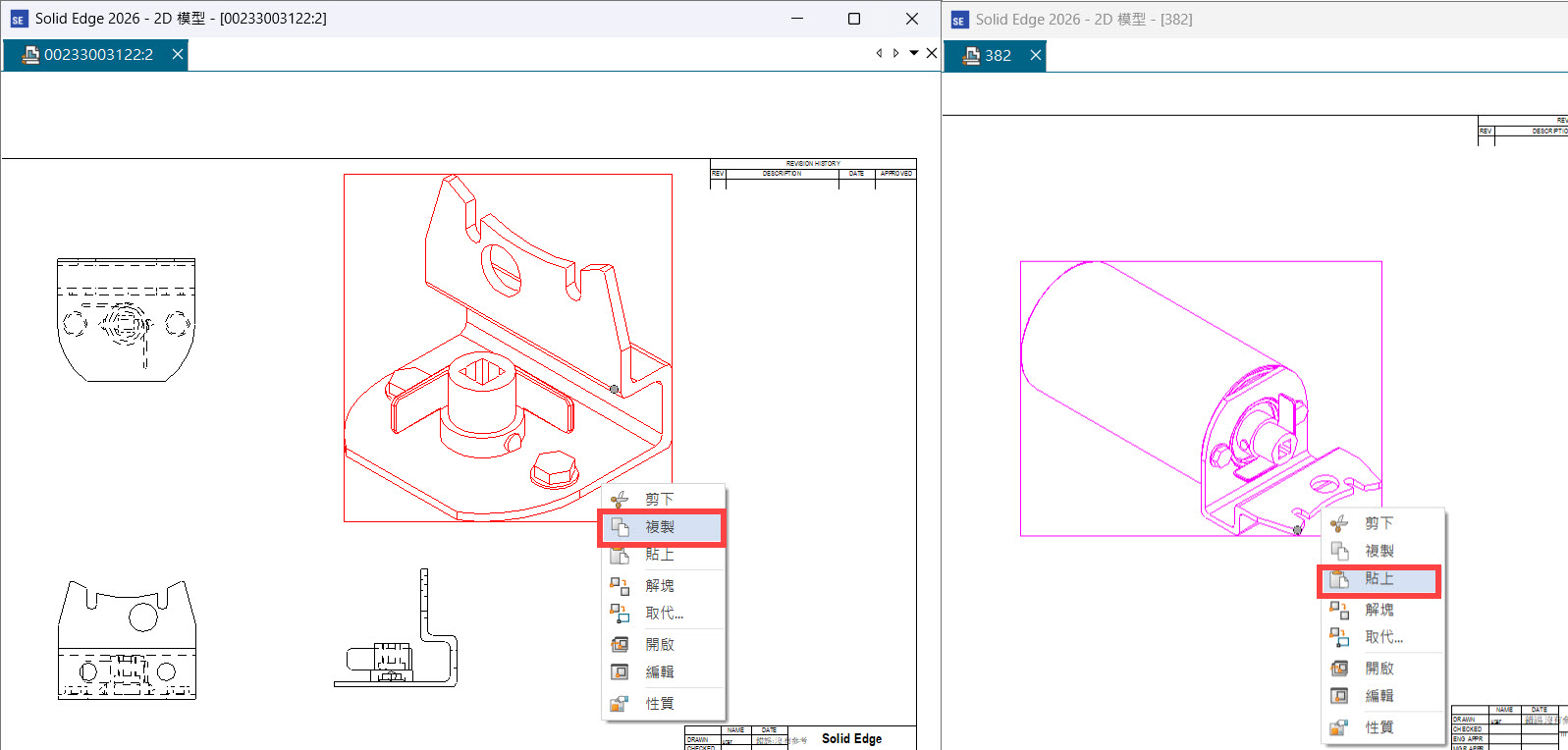

左視窗→「右鍵」→「複製」。至右視窗→「右鍵」→「貼上」。
※也可以使用快捷鍵Ctrl+C (複製)、Ctrl+V (貼上)
左視窗→「右鍵」→「複製」。至右視窗→「右鍵」→「貼上」。
※也可以使用快捷鍵Ctrl+C (複製)、Ctrl+V (貼上)

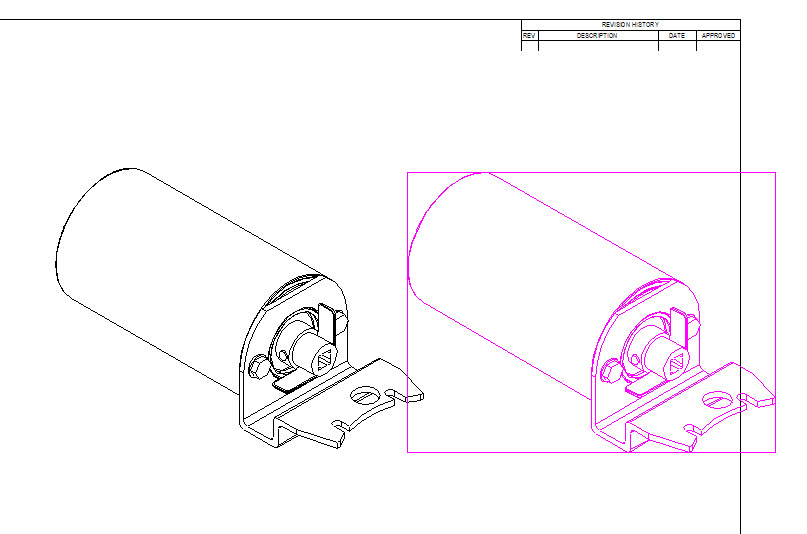

這時，可以觀察到，欲貼在右視窗上的鈑金視圖，卻還是組立件。
發生這種原因，主要是兩張視圖，都是使用了同樣「圖塊名稱」(塊1)，導致複製圖塊時，會優先使用主要視窗的「塊名稱」來判斷。

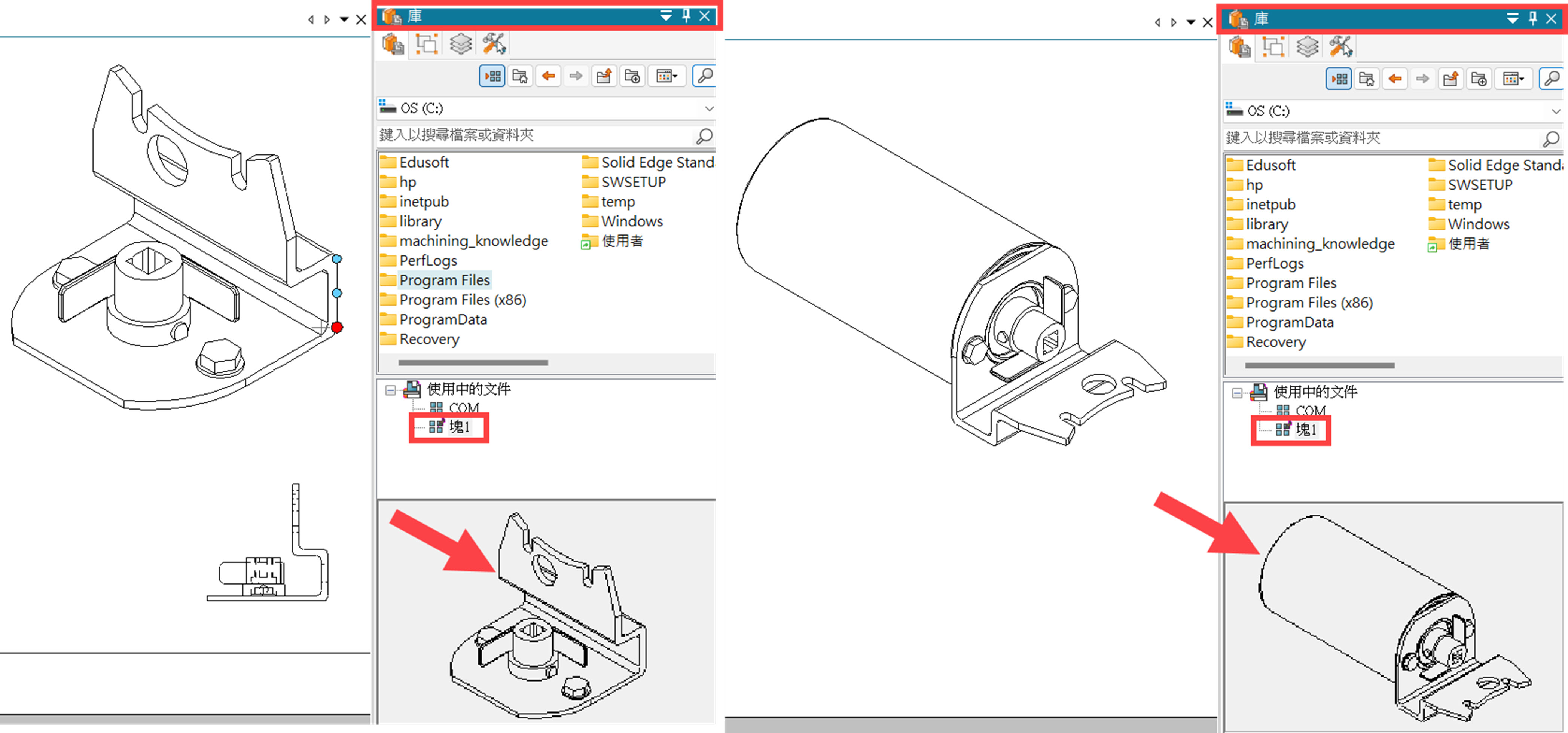

※在 Solid Edge 功能區，點擊「視圖」→「窗格」→「庫」，可以看到圖塊名稱。
※在 Solid Edge 功能區，點擊「視圖」→「窗格」→「庫」，可以看到圖塊名稱。

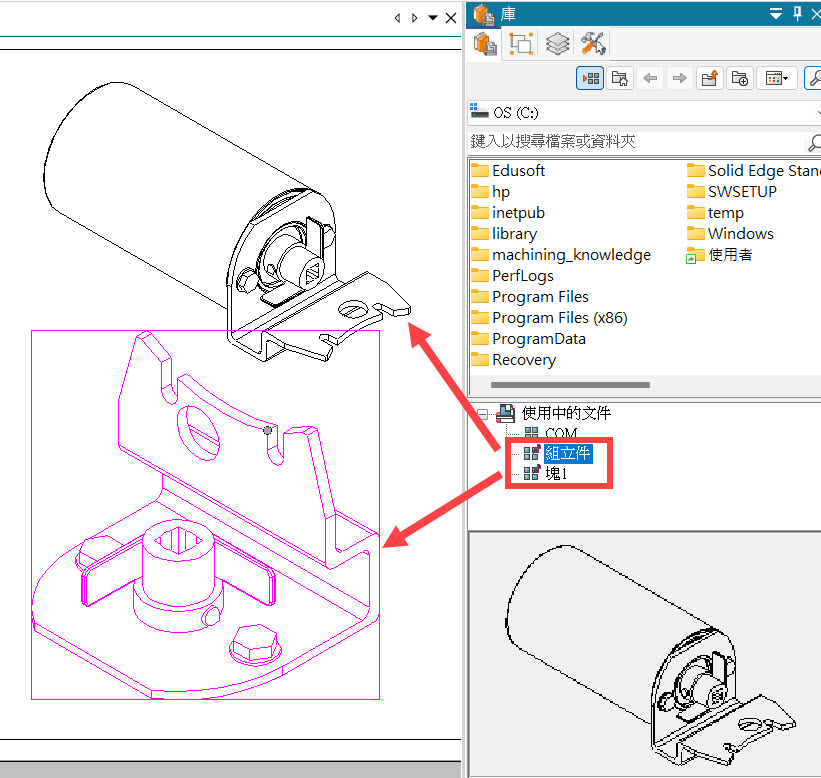

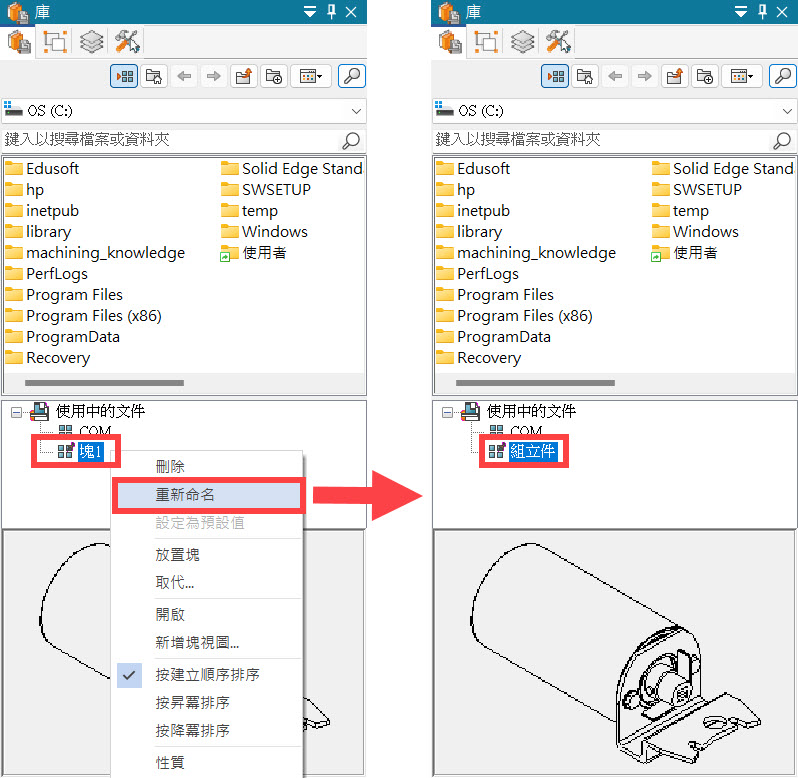

點擊「塊1」→「滑鼠右鍵」→「重新命名」→「組立件」。
再貼上一次鈑金視圖，這時可以看到「圖塊名稱」已經獨立，且「圖塊」視窗也能完整貼上。
是不是很簡單呢。…(完成)
方駿憲 J.S
