Solid Edge 如何快速另存出獨立特徵的鏡射零件 – 2023/12/07

十二月

Posted by Monica

Category:

當想製作 左右對稱 的工件，但又希望能 各自獨立修改 時，在以往的鏡射指令只能以副本的形式存在，

但在 Solid Edge 2024 可以使用「另存為鏡射零件」來另存出包含特徵的獨立鏡射零件。

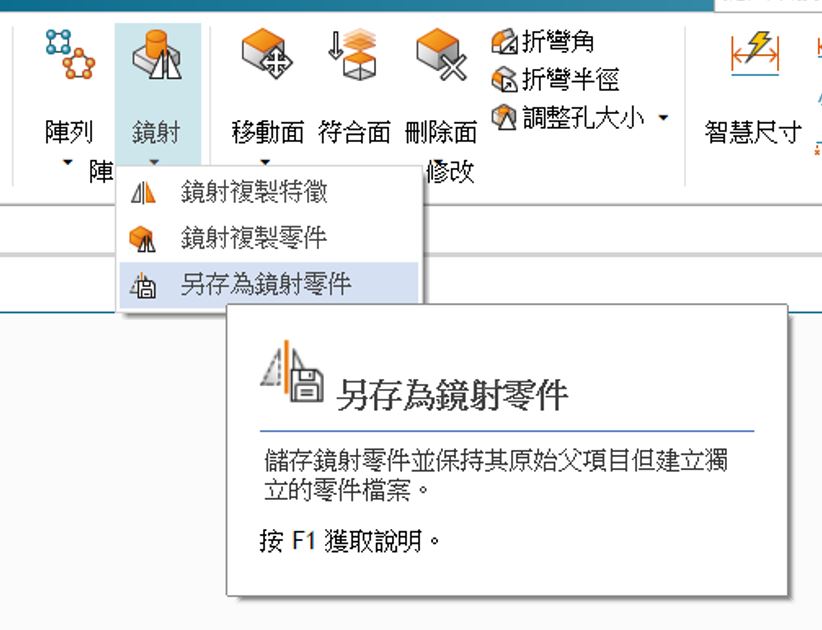

首先執行陣列 – 鏡射 –另存為鏡射零件，可以另存鏡射零件。

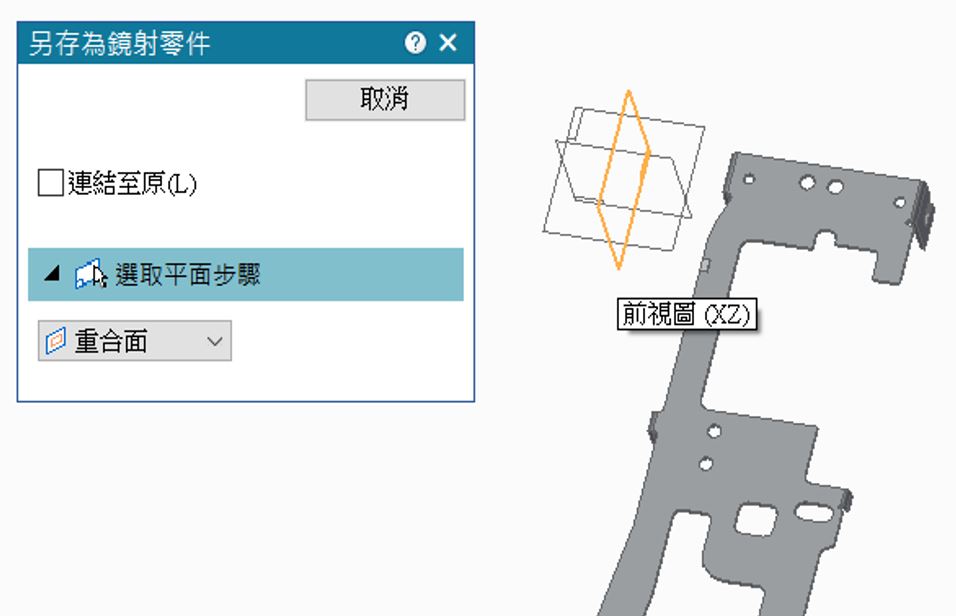

因為鏡射零件是對整個模型，因此只需選擇鏡射平面，若要包含特徵請勿勾選「連結至原」。

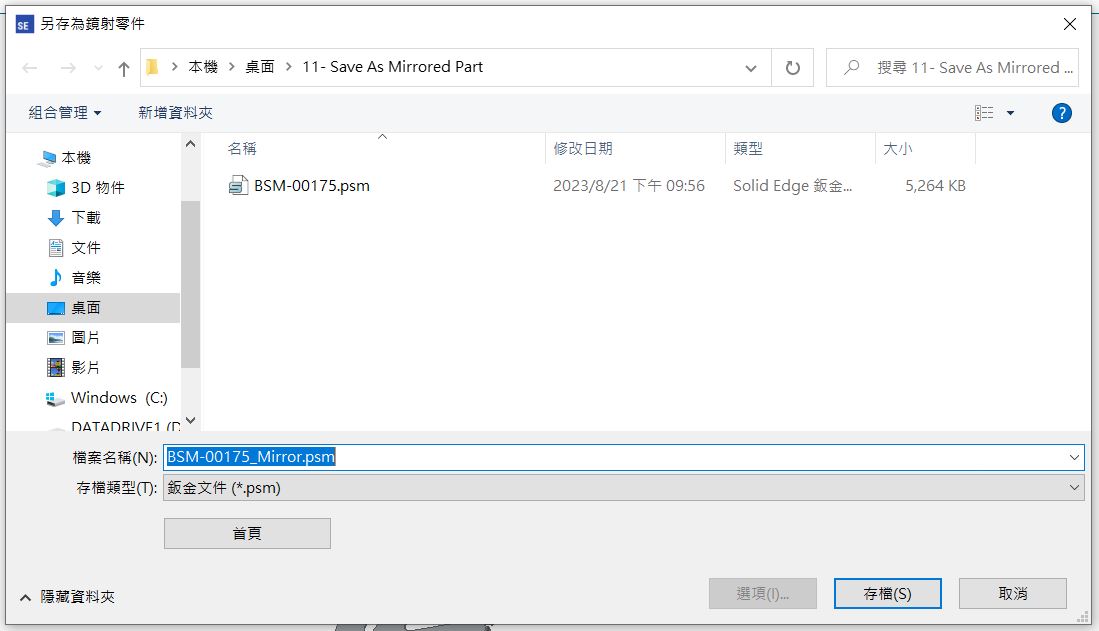

給予鏡射件新的檔案名稱。

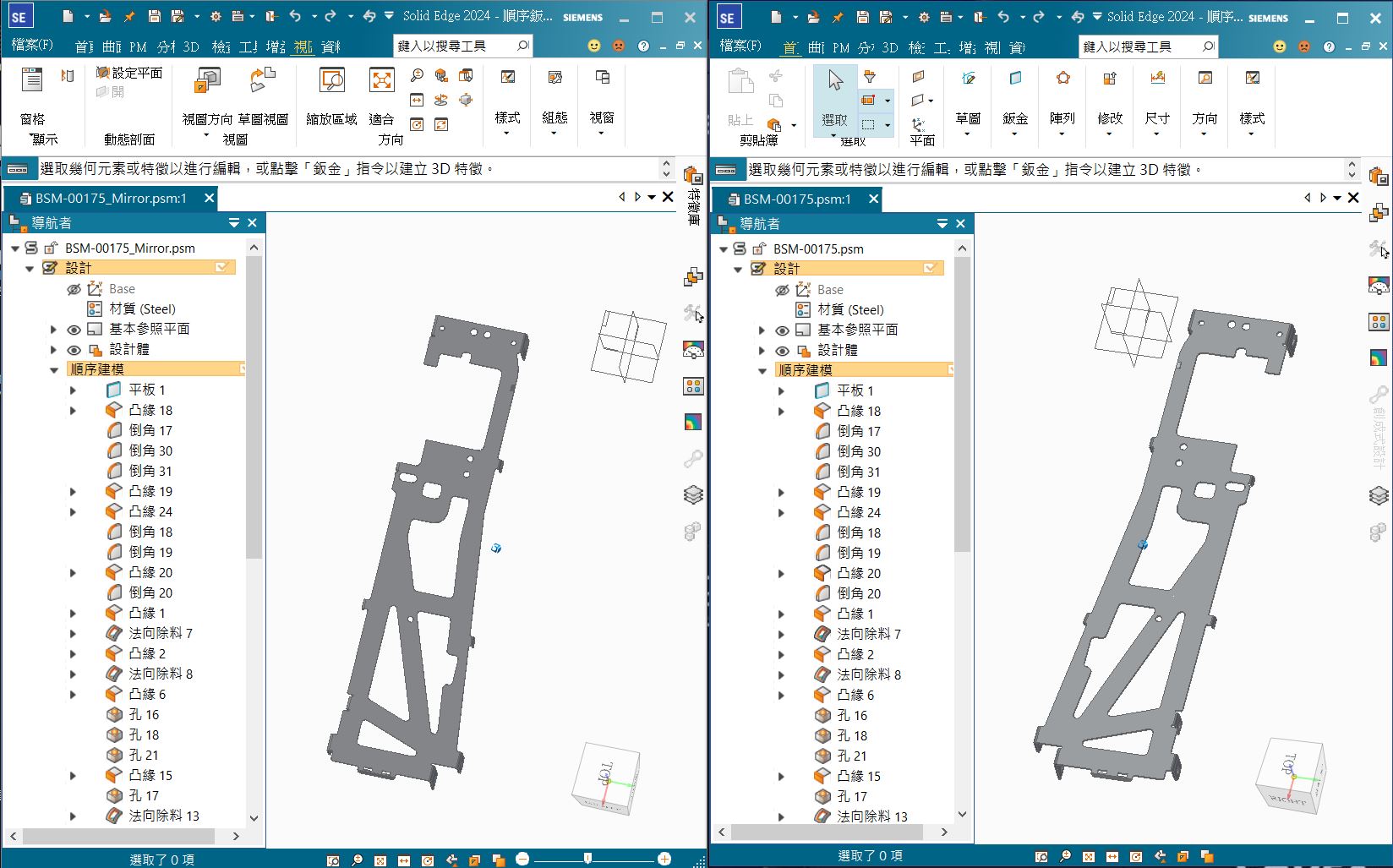

存檔後開啟可發現鏡射件有包含特徵結構，不會被原始檔案所拘束住。

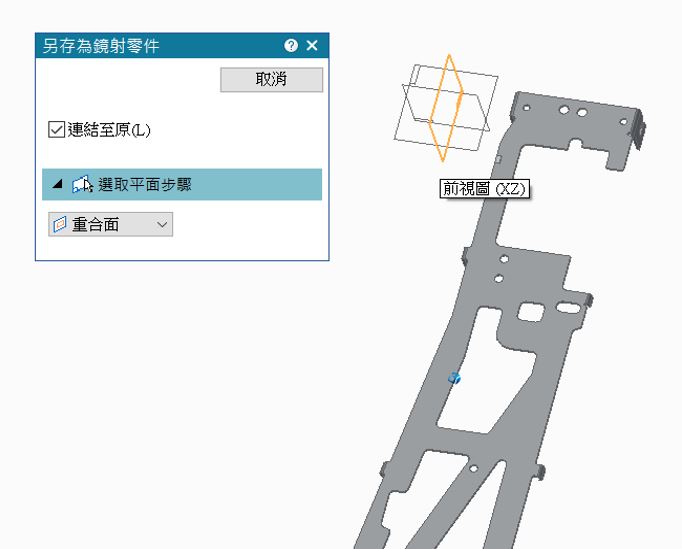

若勾選「連結至原」則鏡射零件會與父零件連動。

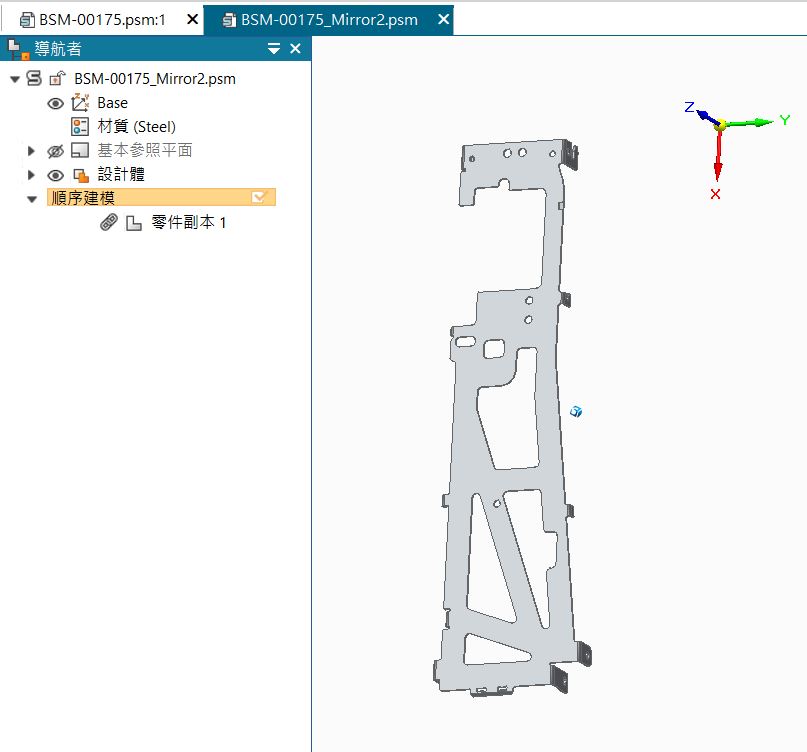

與父零件連動時，此時是以「零件副本」形式存在，則 "不包含" 特徵結構。…(完成)。

許宏安 Angelo Hsu
