圖紙反覆設變調整是常態，但人工註記耗時又易漏重點。
Solid Edge 2026 於工程圖新增「修訂表」與「版本標籤」！
設計師可直接在變更處精準標示版次，讓修改軌跡一目了然，大幅降低設計與現場加工的溝通成本，有效提升協作效率。
1 2 3 4 5 6 7 8 9 10

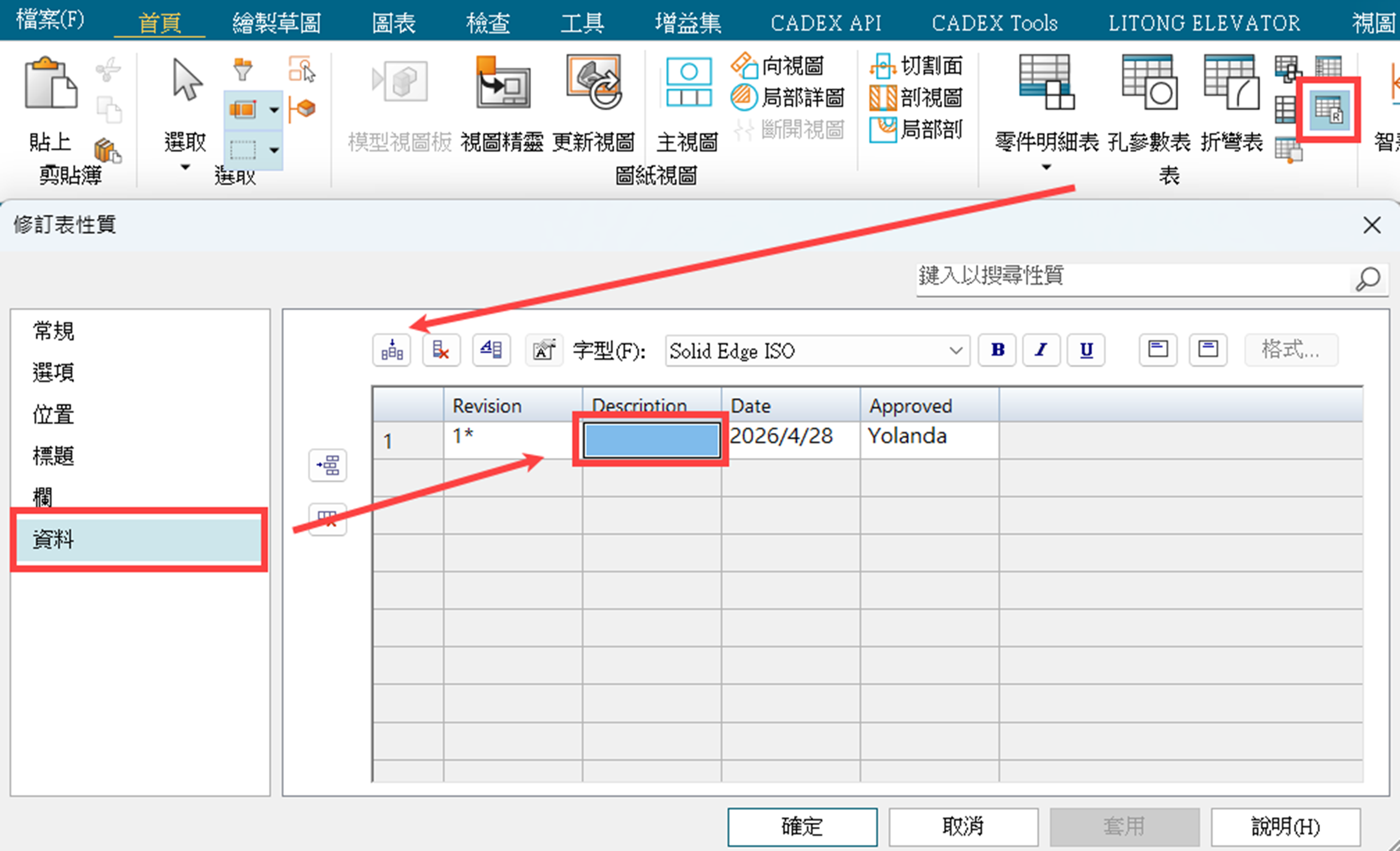

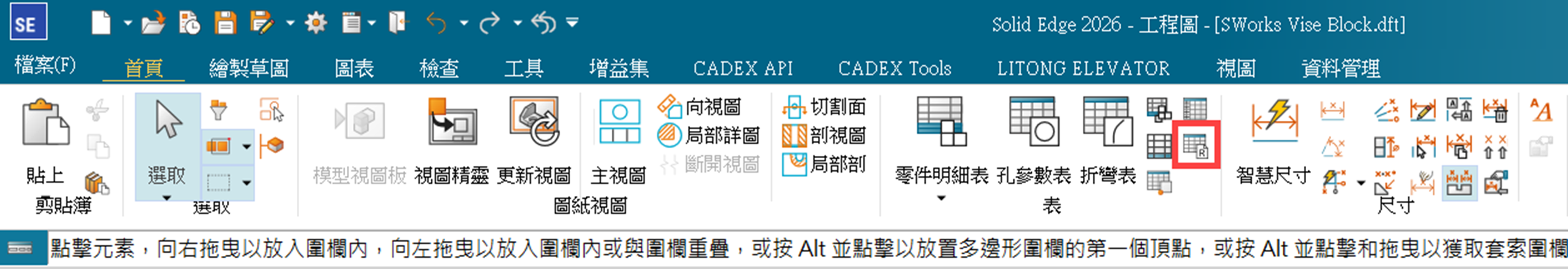

尺寸設計變更後，點擊「修訂表」指令，可在「資料」頁籤內輸入設計變更內容。

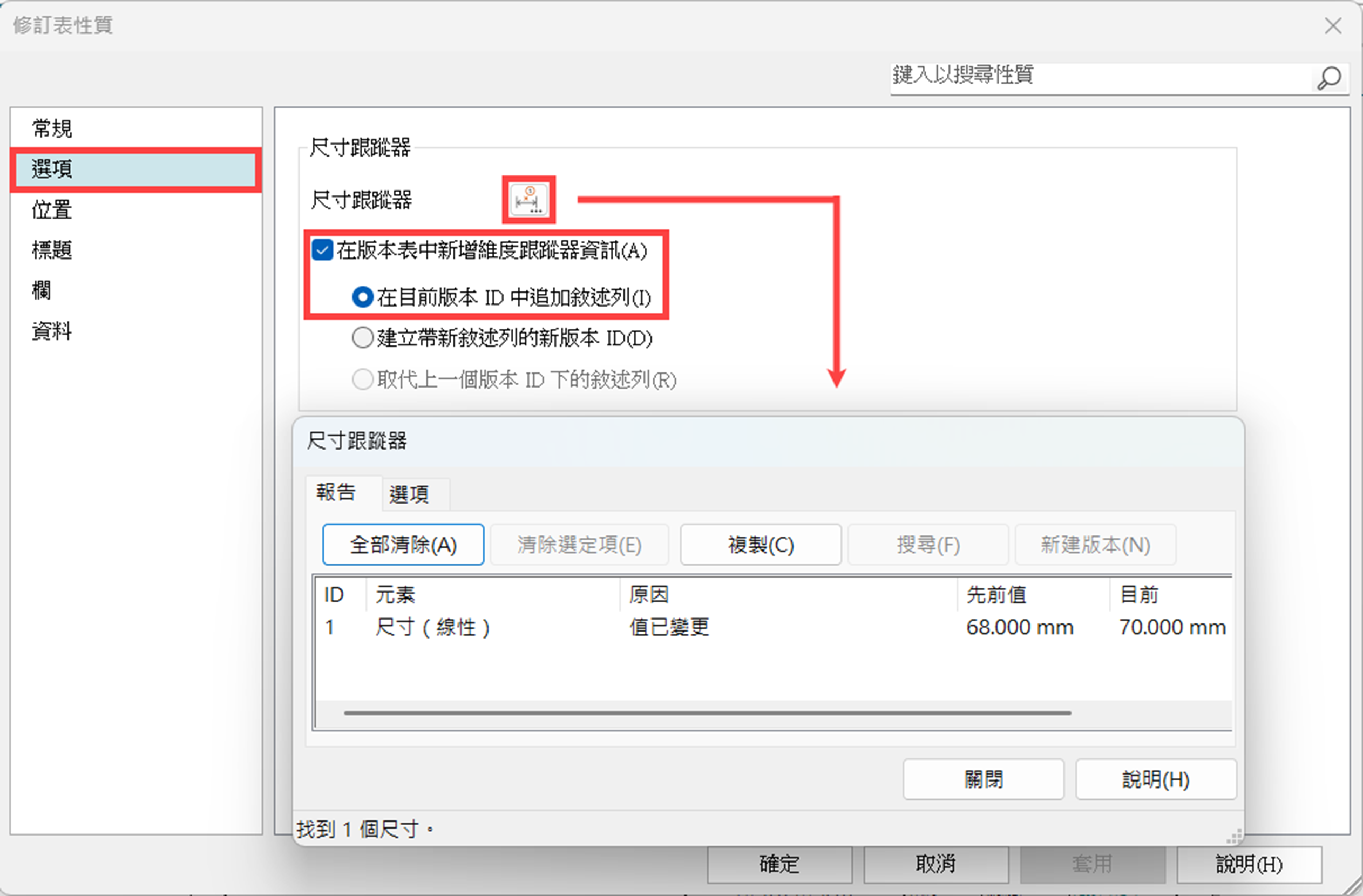

也可於「選項」頁籤內點擊「尺寸跟蹤器按鍵」確認紀錄資訊，並於「選項」頁籤內，勾選「在版本表中新增維度跟蹤器資訊」，即可將尺寸跟蹤器內的修改資訊，自動匯入為變更內容。

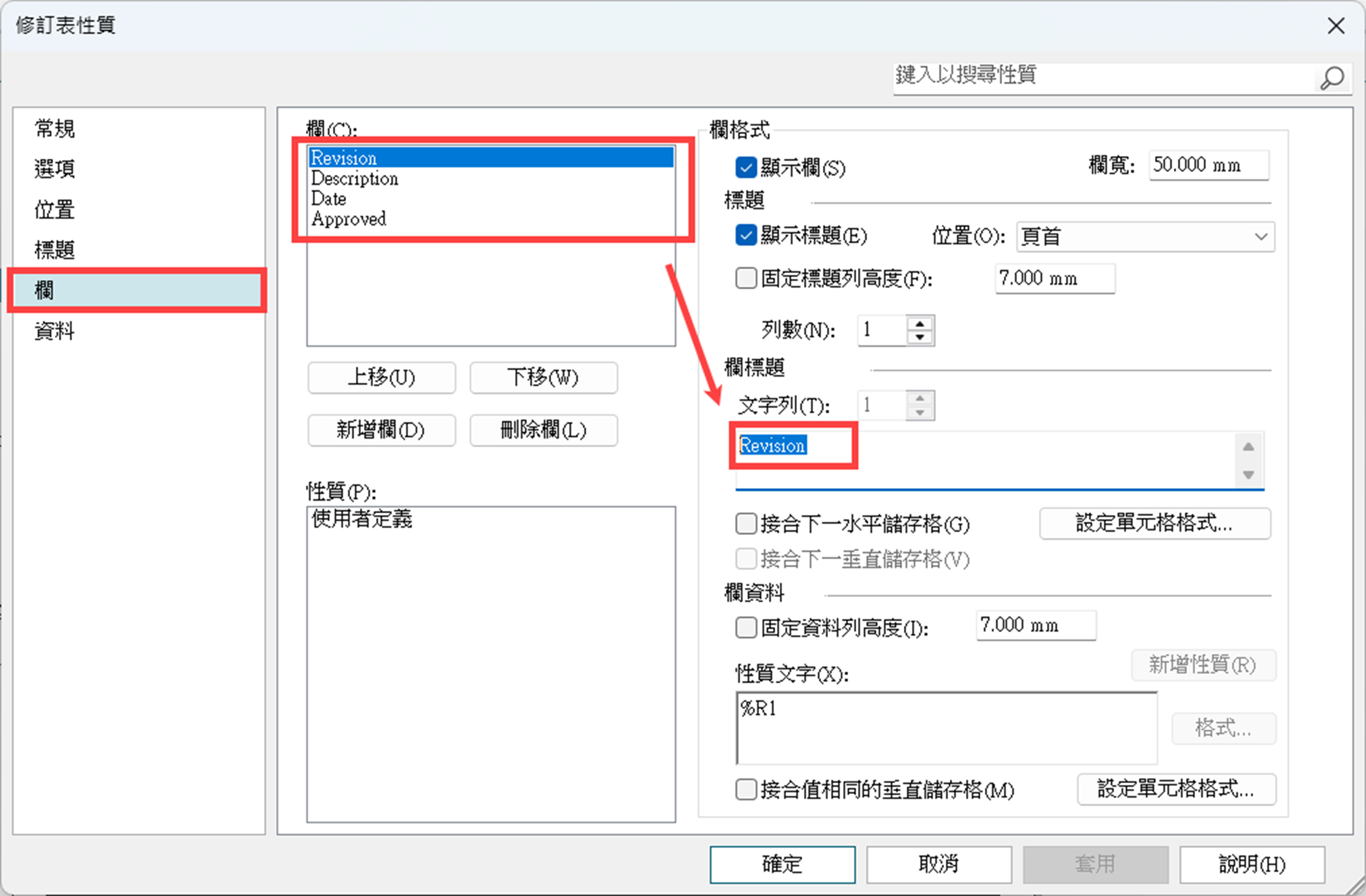

如需將修訂表欄位修改為中文，可在「欄」頁籤內，選取欲修改之項目，並於「欄標題」處進行修改。

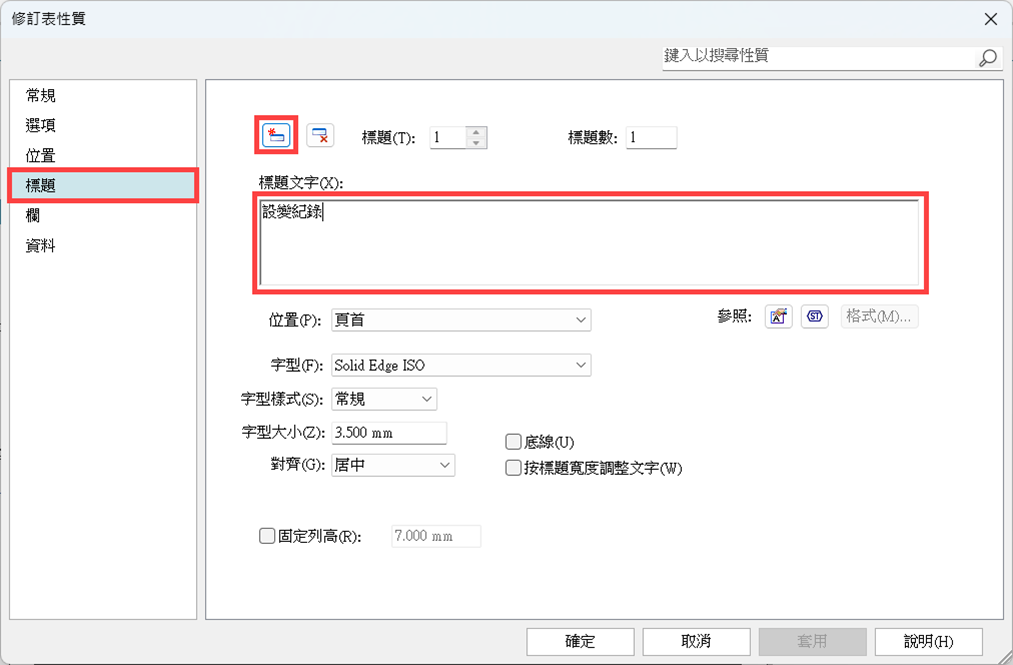

如需新增修訂表標題，則可在「標題」頁籤內，點擊「新增標題」按鈕後，於「標題文字」內輸入標題。

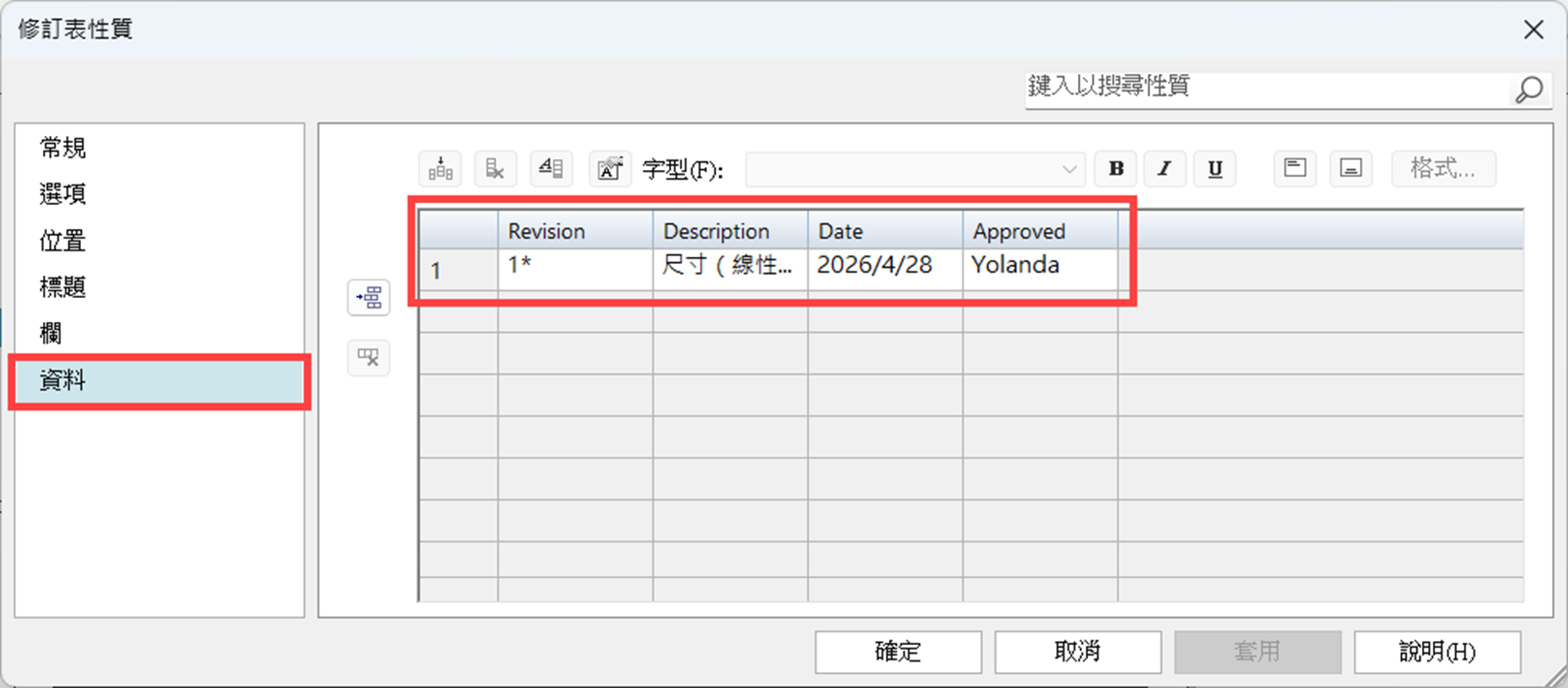

可在「資料」頁籤內確認表格內容，若有多出預設空白列，則可選中列進行刪除列。

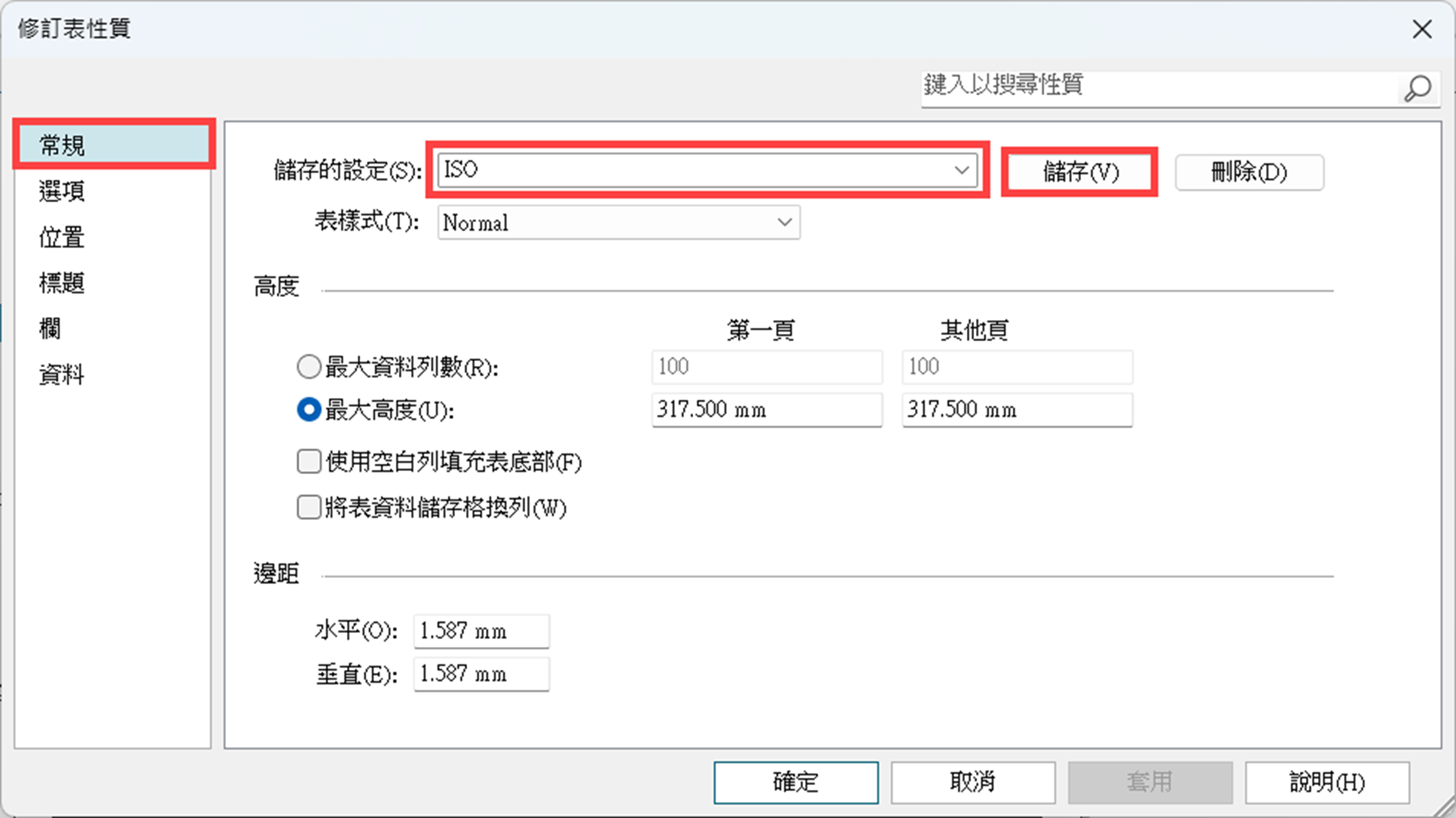

可將此格式於「常規」頁籤內進行儲存，便於後續使用。

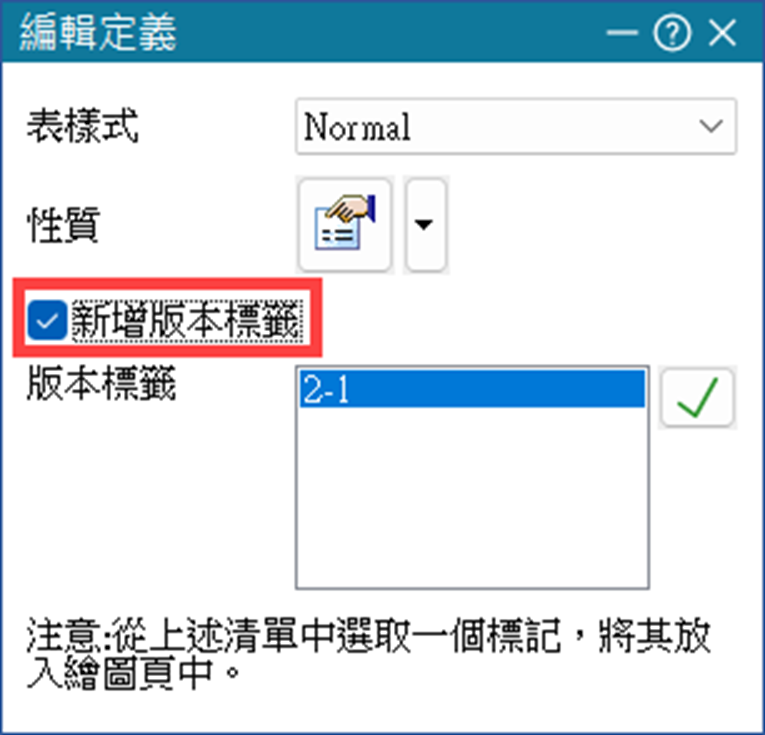

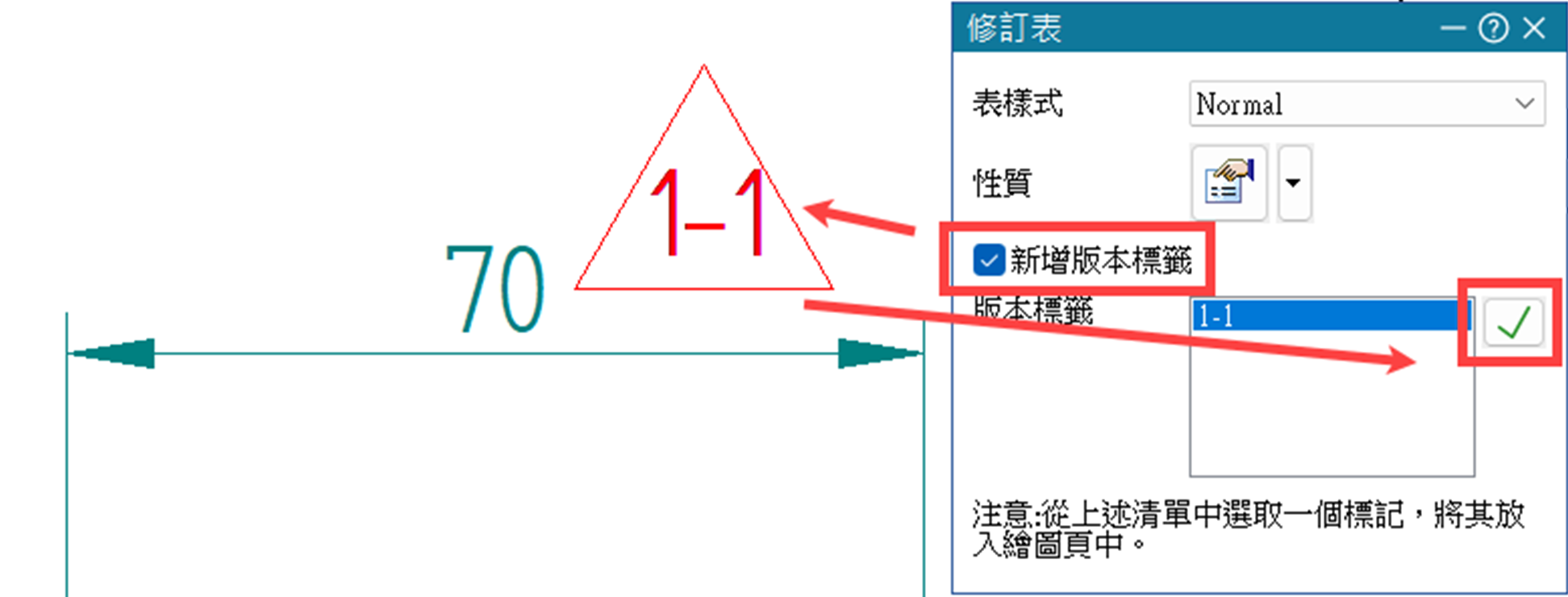

若要放置對應設計變更之符號，可在放置表前勾選「新增版本標籤」即可放置標籤，放置標籤完成後點選綠色勾勾，則可放置修訂表。
(※備註: 版本標籤可於檔案→設定→選項→版本表之頁籤內，更改顏色、形狀以及編號方式)。
(※備註: 版本標籤可於檔案→設定→選項→版本表之頁籤內，更改顏色、形狀以及編號方式)。

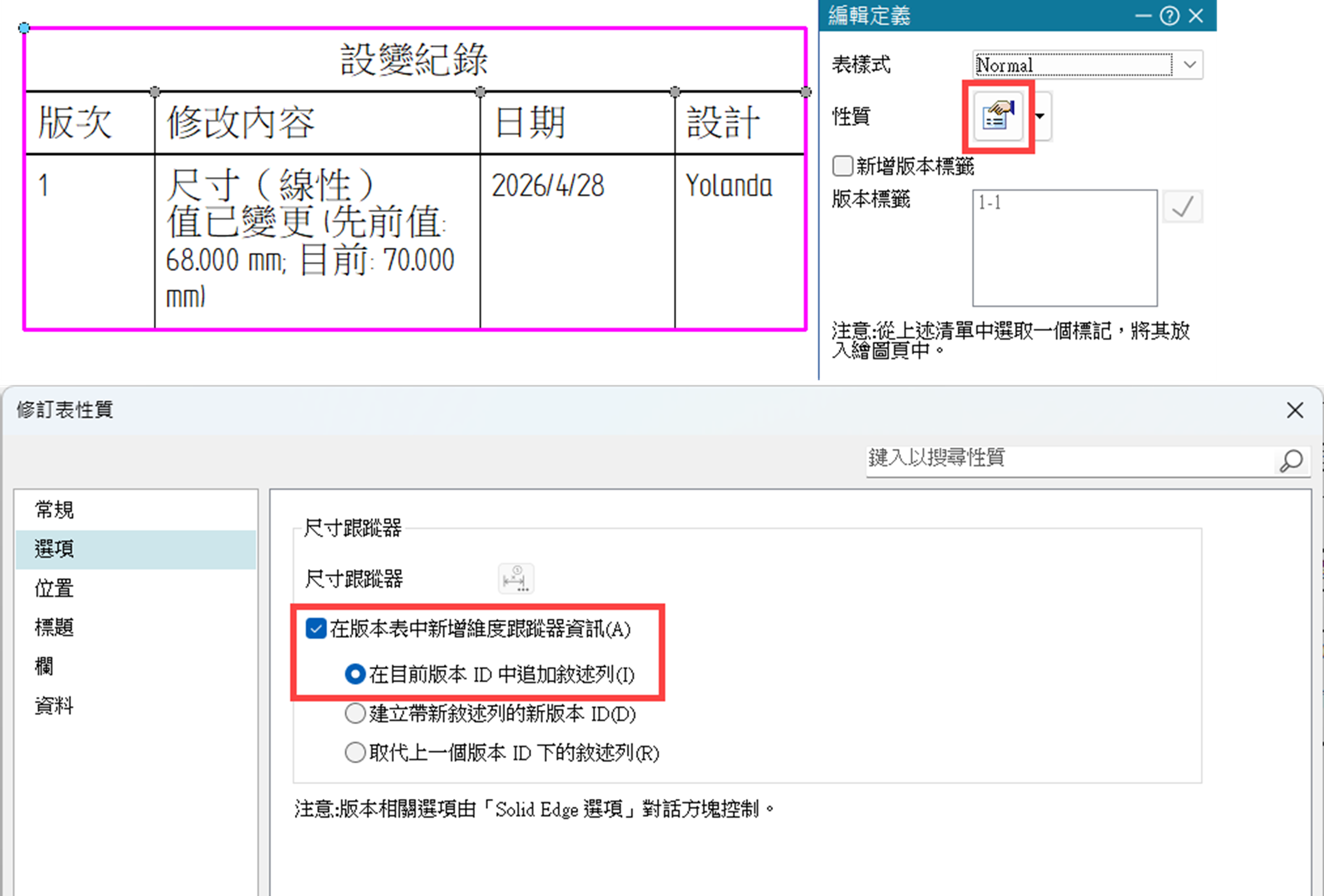

後續，若有進行再次設計變更，可點擊已放置之修訂表，並點選「性質」，於「選項」頁籤內，勾選「在版本表中新增維度跟蹤器資訊」，即可將尺寸跟蹤器內新增的修改資訊，自動匯入表內為變更內容。
並在編輯定義浮動視窗再次勾選「新增版本標籤」，即可接續放置版本標籤。

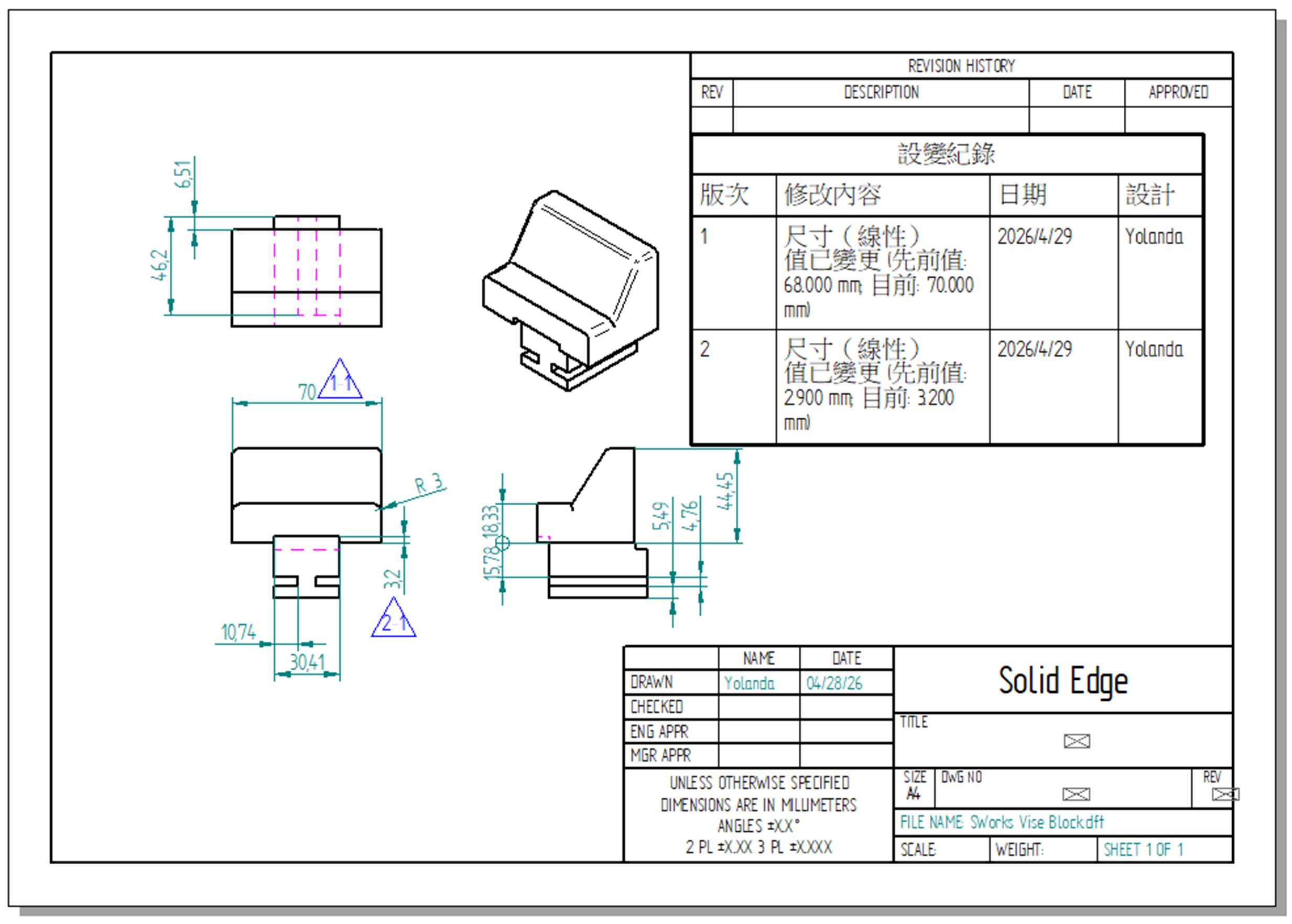

完成後如下圖所示。…(完成)。
劉雨融 Yolanda
