Solid Edge 拆分相連 BOM 表 – 2026/06/18

六月

Posted by Monica

Category:

在工程圖製作過程中，「零件明細表」是呈現組立件結構與零件資訊的重要工具。

當組立件包含大量零件時，BOM 表可能因內容過長而不易排版，此時可透過調整表格列數或高度，讓零件明細表自動分段顯示。

在 Solid Edge 中，分段後的 BOM 表預設會保持相連狀態。若需要將各段表格獨立放置於圖面不同位置，可搭配「Alt 鍵」進行拆分，提升工程圖排版的彈性與可讀性。

1 2 3 4

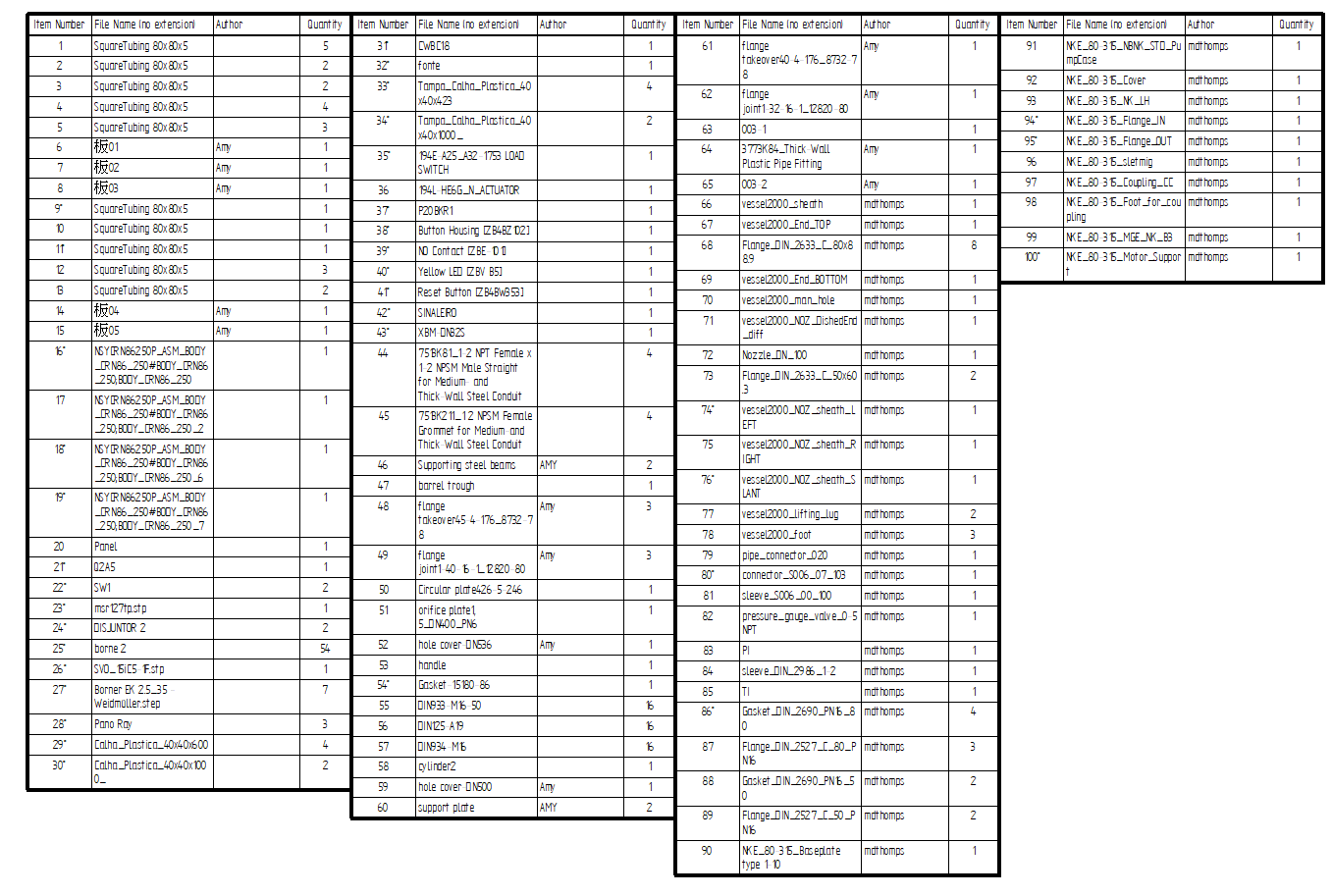

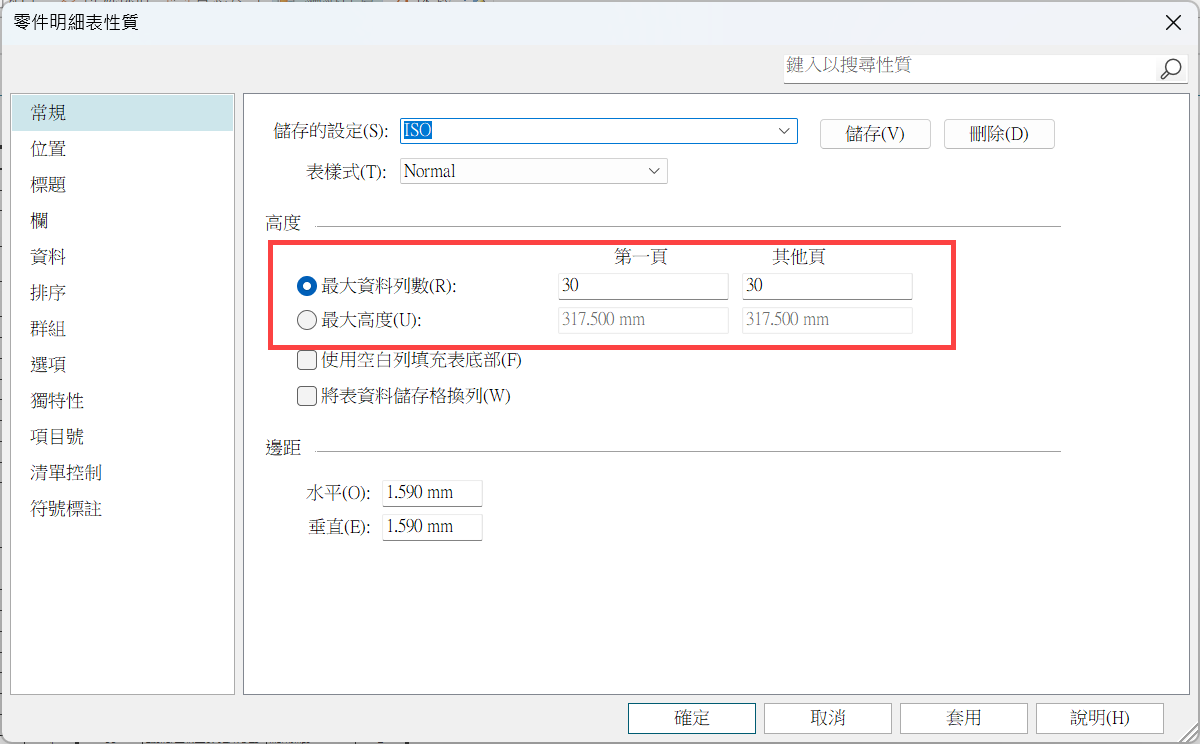

建立好的零件明細表，進入「性質」→ 常規，可以設定資料列數或是表高度，建立出相連的多個表格頁。

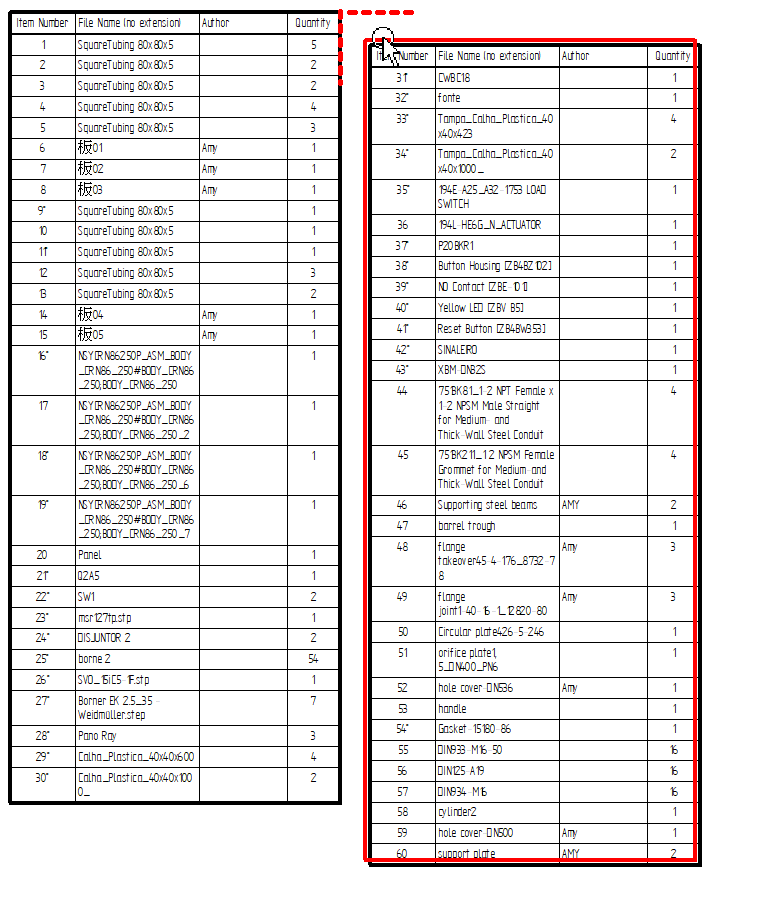

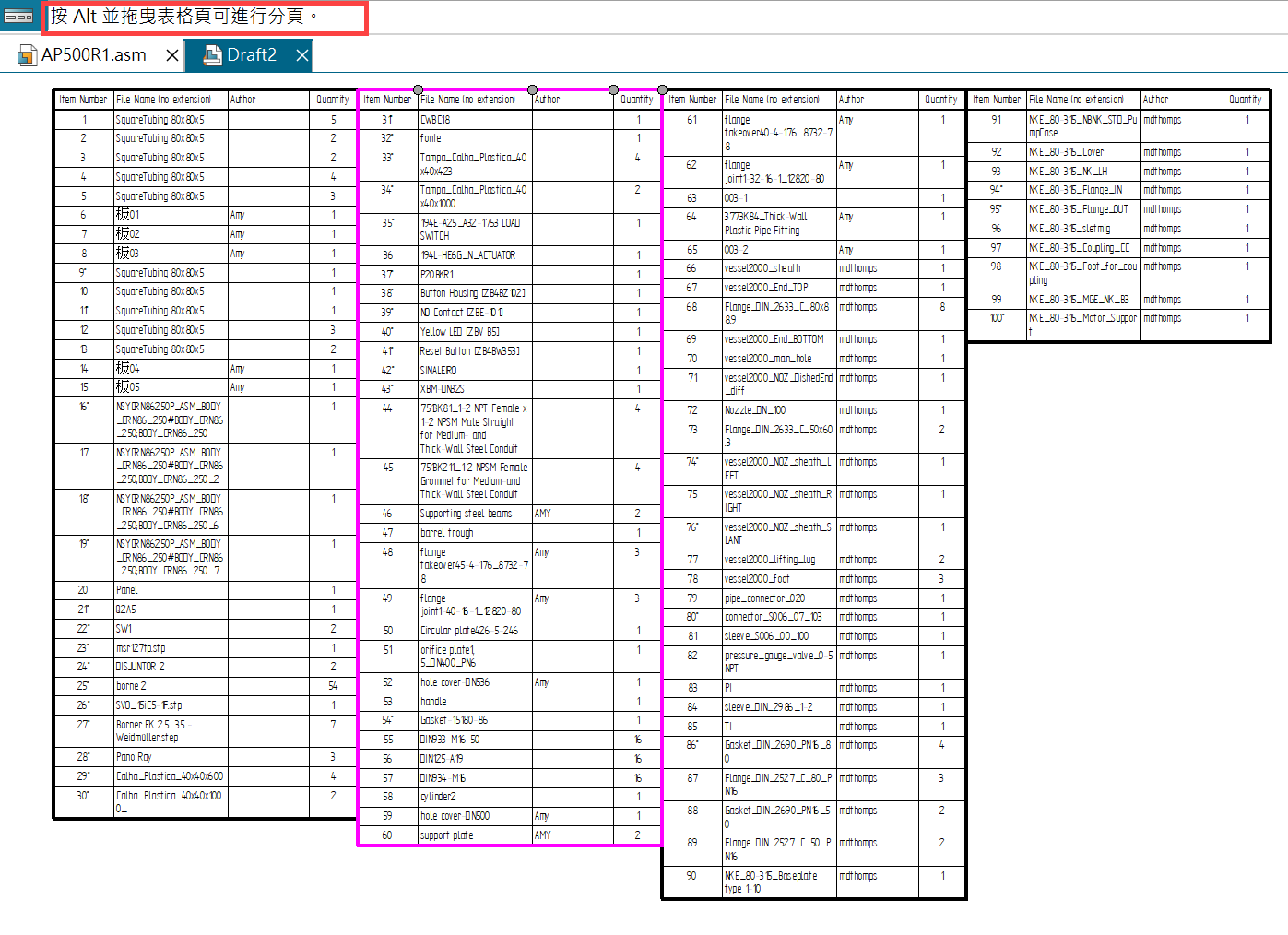

可以對其中一段表單，按住「Alt」再拖曳表格頁，可進行分頁。

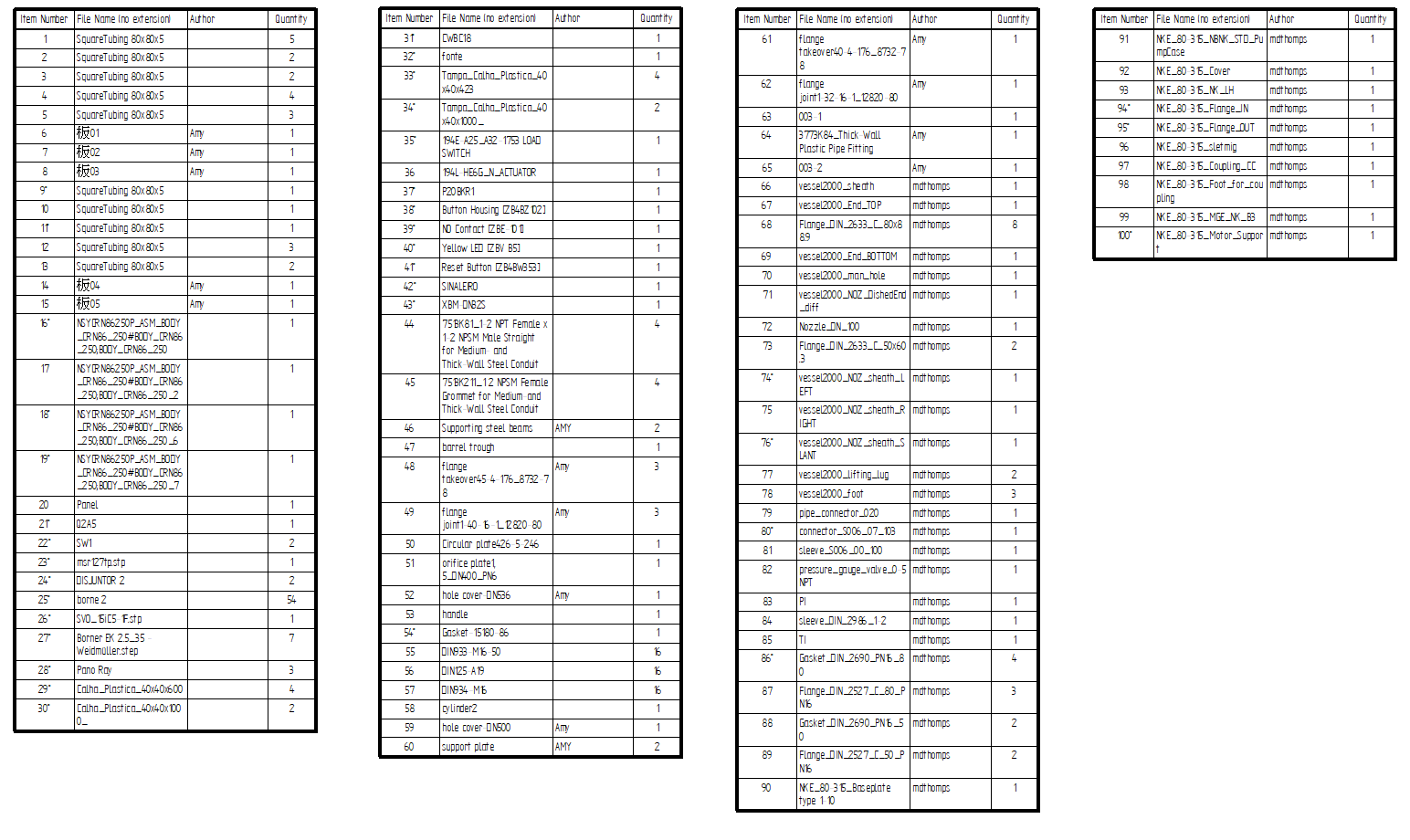

如圖，分開多個表格頁，以便排版放置表單。

後續，亦可再直接拖曳回相連式表格頁。…(完成)。

楊淳如 Amy Yang
