Solid Edge 緊固件系統 – 2026/07/17
17
七月
Solid Edge 的「緊固件系統」可自動計算裝配零件的夾持厚度，並依據孔徑與裝配條件，推薦合適規格及長度的螺栓。
使用者亦可同步加入墊圈與螺帽，快速建立完整的緊固件組合。
系統可依孔位類型進行配置：貫穿孔適用於螺栓、墊圈及螺帽組合；盲孔則適用於螺栓與頂部墊圈組合。
搭配零件庫與自動篩選功能，可有效縮短零件選用與放置時間，提升裝配效率及設計一致性。
1 2 3 4 5 6 7

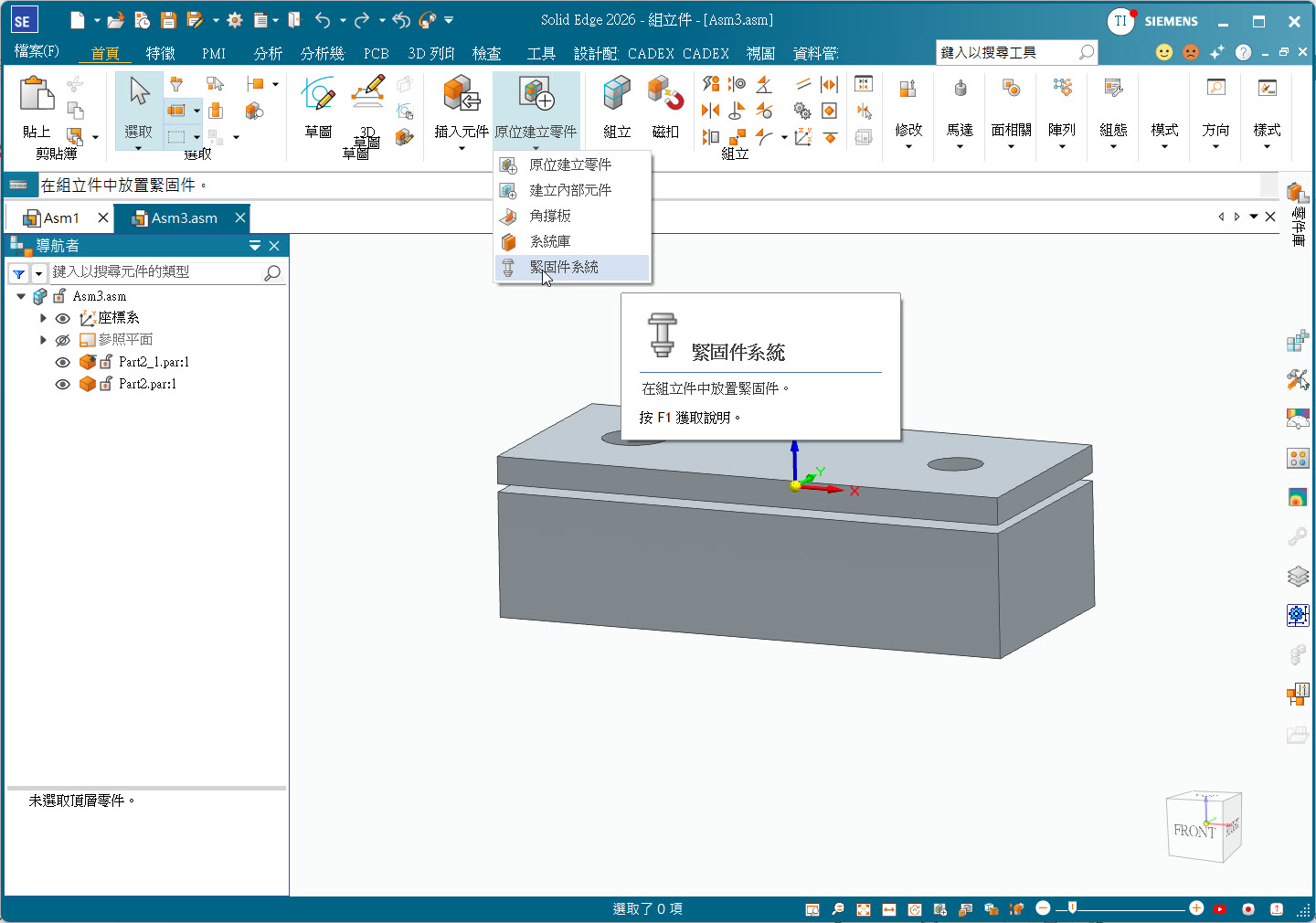

啟動緊固件系統
使用「緊固件系統」前，必須先安裝並設定 Solid Edge 零件庫，確保系統能夠讀取及放置零件庫中的標準零件。
在組件環境中，依序選擇：「原位編輯零件」→「緊固件系統」。
使用「緊固件系統」前，必須先安裝並設定 Solid Edge 零件庫，確保系統能夠讀取及放置零件庫中的標準零件。
在組件環境中，依序選擇：「原位編輯零件」→「緊固件系統」。

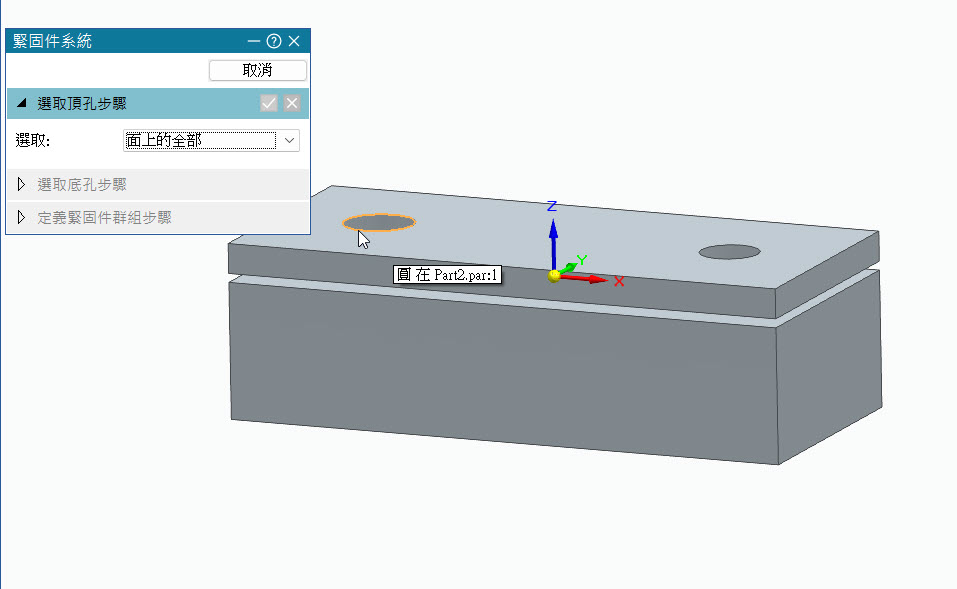

選取頂孔
進入「選取頂孔步驟」後，使用「面上的全部」選取方式，再選擇模型上方孔位的圓形邊線。
系統將依據所選取的圓形邊線，判斷孔徑及緊固件的放置位置。
進入「選取頂孔步驟」後，使用「面上的全部」選取方式，再選擇模型上方孔位的圓形邊線。
系統將依據所選取的圓形邊線，判斷孔徑及緊固件的放置位置。

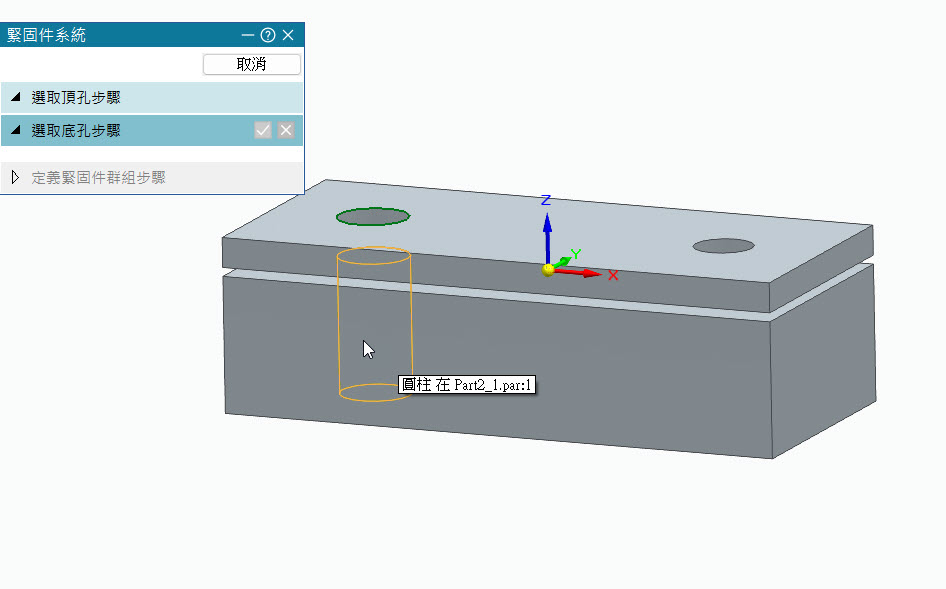

選取底孔
進入「選取底孔步驟」後，選取模型下方對應孔位的孔面。
完成頂孔與底孔的選取後，系統會辨識緊固件的安裝方向，並計算零件之間的夾持總厚度。
進入「選取底孔步驟」後，選取模型下方對應孔位的孔面。
完成頂孔與底孔的選取後，系統會辨識緊固件的安裝方向，並計算零件之間的夾持總厚度。

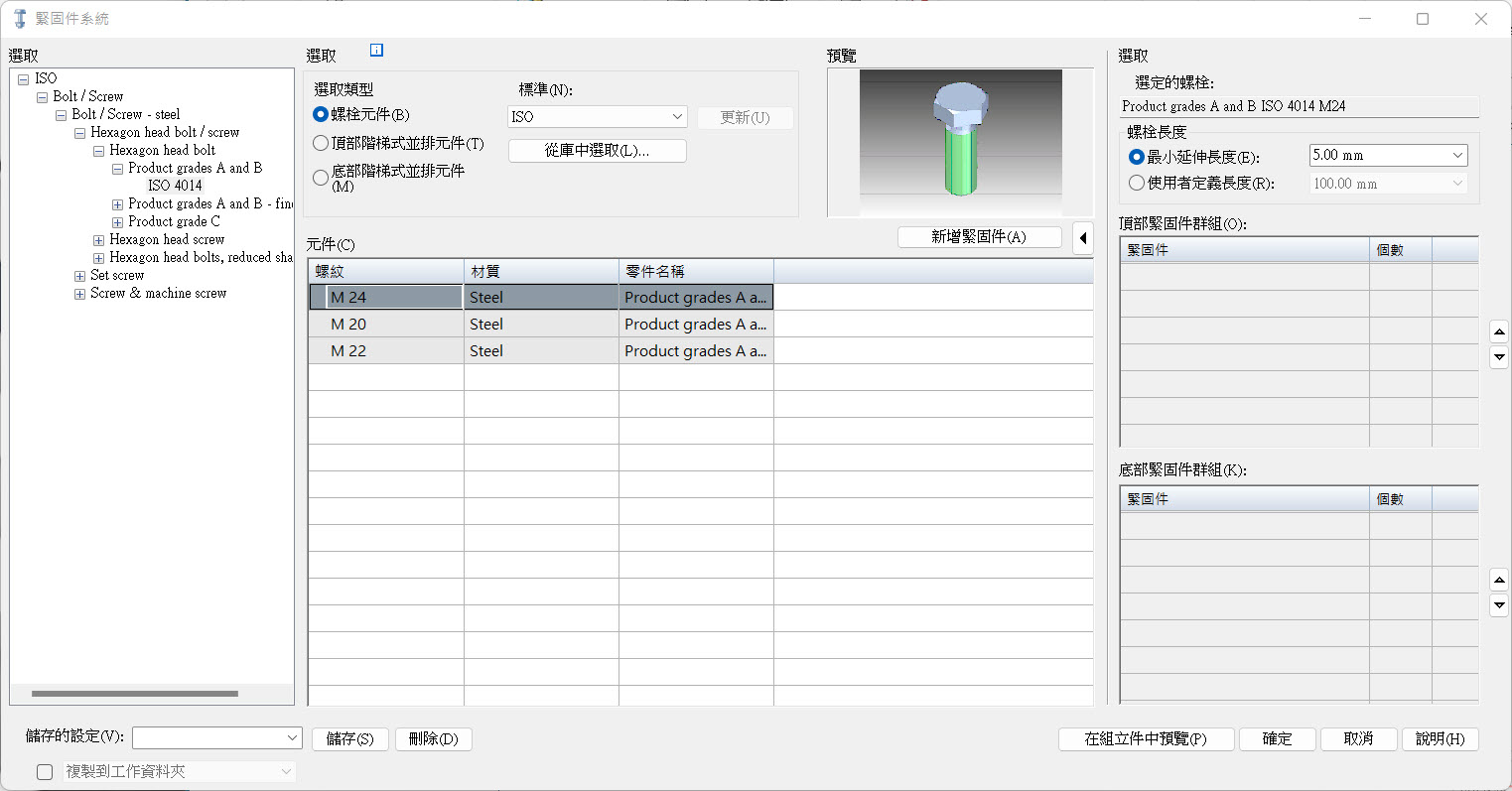

定義緊固件群組
進入「定義緊固件群組步驟」後，系統會開啟「緊固件系統」對話方塊，供使用者設定緊固件的組合方式。
首先選擇螺栓元件，並指定所需的標準，例如 ISO。
按下「更新」後，系統會載入零件庫中符合該標準的零件。系統也會依據先前選取的孔徑，自動篩選尺寸相近且適用的螺栓規格。
找到所需規格後，使用滑鼠左鍵雙擊該零件，選定的螺栓便會顯示於右側的緊固件組合區域。
• 螺栓的最小延伸長度。
• 螺栓的總長度。
進入「定義緊固件群組步驟」後，系統會開啟「緊固件系統」對話方塊，供使用者設定緊固件的組合方式。
首先選擇螺栓元件，並指定所需的標準，例如 ISO。
按下「更新」後，系統會載入零件庫中符合該標準的零件。系統也會依據先前選取的孔徑，自動篩選尺寸相近且適用的螺栓規格。
找到所需規格後，使用滑鼠左鍵雙擊該零件，選定的螺栓便會顯示於右側的緊固件組合區域。
接著可依裝配需求設定：
• 螺栓的最小延伸長度。
• 螺栓的總長度。
系統將依據夾持厚度及設定條件，協助選擇合適的螺栓長度。

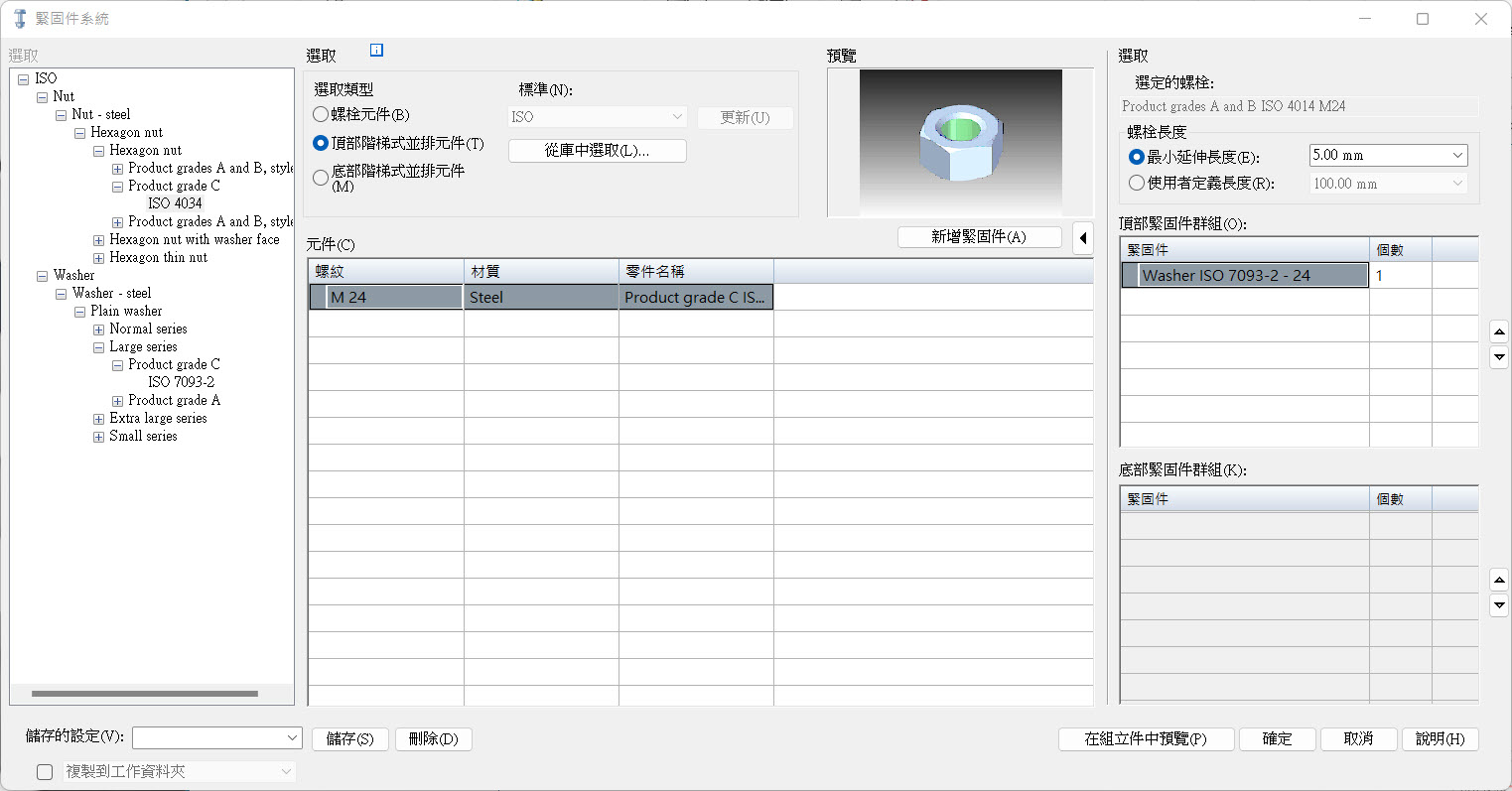

設定頂部階梯式並排元件
切換至「頂部階梯式並排元件」後，零件庫會自動顯示可配置於螺栓頂部的適用零件，
例如: 螺帽及墊圈。
確認零件類型與規格後，使用滑鼠左鍵雙擊，即可將零件加入右側的緊固件組合。
頂部可依實際需求加入多個零件，並建立不同類型或不同數量的組合。
例如：
• 平墊圈
• 彈簧墊圈
• 螺帽
• 多個墊圈的堆疊組合
切換至「頂部階梯式並排元件」後，零件庫會自動顯示可配置於螺栓頂部的適用零件，
例如: 螺帽及墊圈。
確認零件類型與規格後，使用滑鼠左鍵雙擊，即可將零件加入右側的緊固件組合。
頂部可依實際需求加入多個零件，並建立不同類型或不同數量的組合。
例如：
• 平墊圈
• 彈簧墊圈
• 螺帽
• 多個墊圈的堆疊組合
若選取錯誤，可在右側組合區域中的零件上按下滑鼠右鍵，再選擇移除。

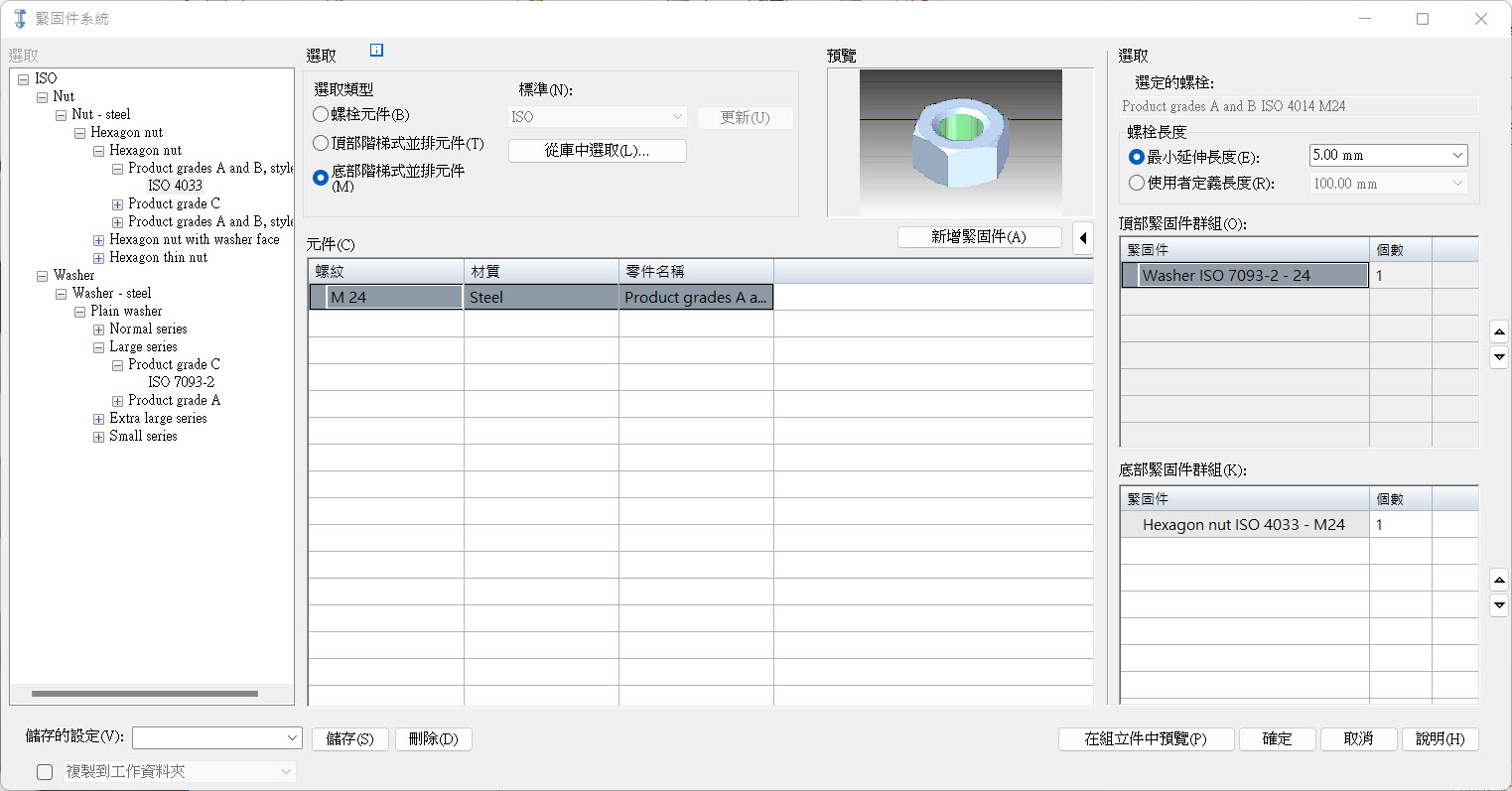

設定底部階梯式並排元件
切換至「底部階梯式並排元件」後，零件庫會顯示可配置於螺栓底部的適用零件，例如: 螺帽及墊圈。
確認零件類型與規格後，使用滑鼠左鍵雙擊，即可將零件加入右側的緊固件組合。
底部同樣支援多數量及多樣式的零件組合。若選取錯誤，可在右側組合區域中的零件上按下滑鼠右鍵，將其移除。
完成所有元件的配置後，按下「確定」，系統便會在裝配體中建立完整的緊固件組合。
■ 儲存常用設定
若某一組緊固件配置經常使用，可透過對話方塊左下角的「儲存的設定」功能，將目前選定的螺栓、螺帽及墊圈組合儲存為常用設定。
下次建立相同或類似的緊固件時，即可直接套用已儲存的配置，減少重複選取與設定的時間。
若需將「儲存的設定」提供給其他使用者，可找到 Solid Edge 安裝目錄中的 Custom.XML 檔案。
C:\Program Files\Siemens\Solid Edge 20XX\Preferences\Custom.XML
■ 使用文字編輯器開啟 Custom.XML，找到下列標籤：
與
編輯前建議先 備份原始 Custom.XML 檔案，避免因內容格式錯誤而影響既有設定。
切換至「底部階梯式並排元件」後，零件庫會顯示可配置於螺栓底部的適用零件，例如: 螺帽及墊圈。
確認零件類型與規格後，使用滑鼠左鍵雙擊，即可將零件加入右側的緊固件組合。
底部同樣支援多數量及多樣式的零件組合。若選取錯誤，可在右側組合區域中的零件上按下滑鼠右鍵，將其移除。
完成所有元件的配置後，按下「確定」，系統便會在裝配體中建立完整的緊固件組合。
■ 儲存常用設定
若某一組緊固件配置經常使用，可透過對話方塊左下角的「儲存的設定」功能，將目前選定的螺栓、螺帽及墊圈組合儲存為常用設定。
下次建立相同或類似的緊固件時，即可直接套用已儲存的配置，減少重複選取與設定的時間。
■ 與其他使用者共用設定
若需將「儲存的設定」提供給其他使用者，可找到 Solid Edge 安裝目錄中的 Custom.XML 檔案。
■ 參考路徑如下：
C:\Program Files\Siemens\Solid Edge 20XX\Preferences\Custom.XML
■ 使用文字編輯器開啟 Custom.XML，找到下列標籤：
複製兩個標籤之間的設定內容，再貼入其他使用者電腦中的 Custom.XML 對應位置，即可共用已建立的緊固件設定。
編輯前建議先 備份原始 Custom.XML 檔案，避免因內容格式錯誤而影響既有設定。

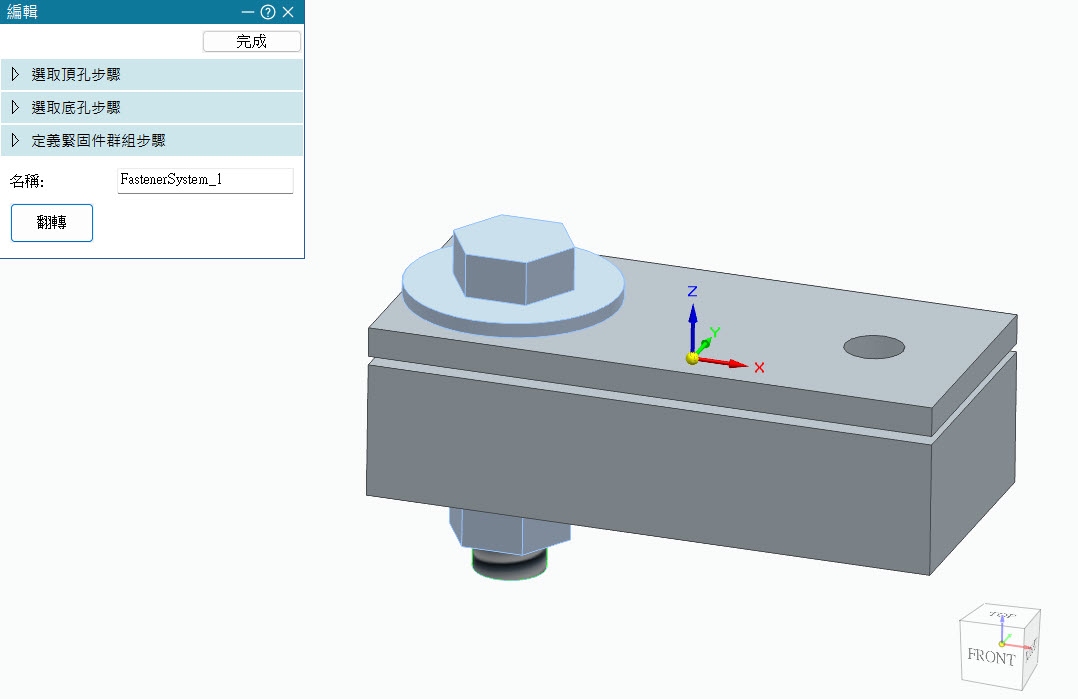

完成緊固件配置
完成操作後，系統會將所選取的螺栓、墊圈及螺帽建立為一組完整的緊固件，並放置於指定孔位。若緊固件的安裝方向與預期相反，可使用「翻轉」功能，將整組緊固件的上下方向反轉，不需重新選取孔位或重新設定零件。
完成操作後，系統會將所選取的螺栓、墊圈及螺帽建立為一組完整的緊固件，並放置於指定孔位。若緊固件的安裝方向與預期相反，可使用「翻轉」功能，將整組緊固件的上下方向反轉，不需重新選取孔位或重新設定零件。
透過「緊固件系統」，使用者可以快速完成標準緊固件的選型與配置，有效降低手動放置零件的作業時間，並確保裝配設計符合既定的標準與規格。…(完成)
蔡義智 Ian Tsai
