Solid Edge 視圖修改 – 2017/03/31

Posted by Monica
Category:

利用今天教的這個小技巧,在工程圖中「主視圖」視角變換後,其他視角的圖形可以跟著變動,避免"重新放置"工程圖視角的方式,節省重工的時間。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

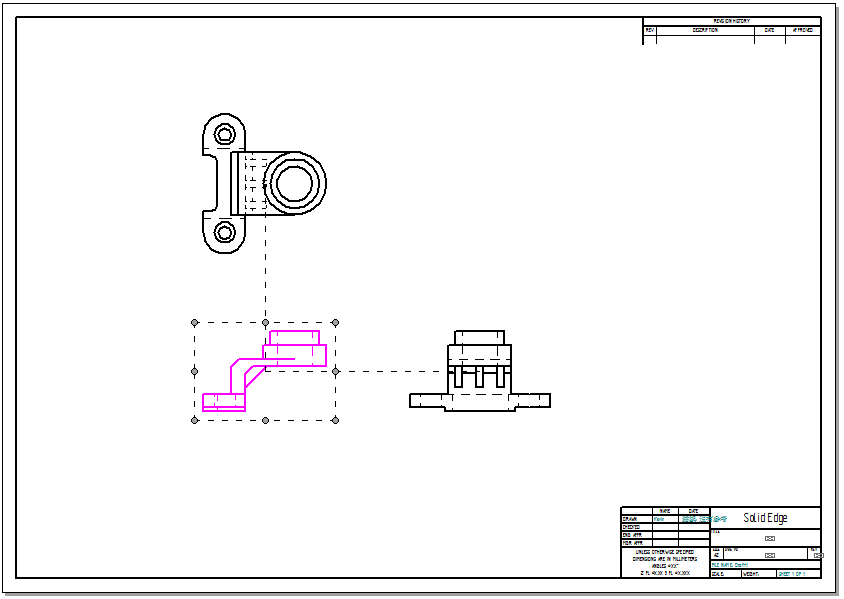

首先, 選定零件視角放置「三視圖」。

放置後如需修改,可以在工具列中選取-圖紙視圖佈局進行調整。

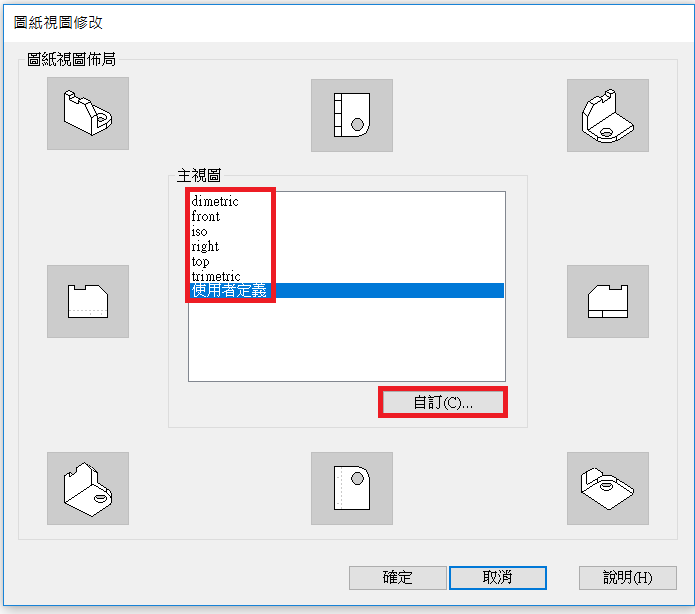

修改的方式可以選擇原本預設的基本視圖,亦可自行自訂。

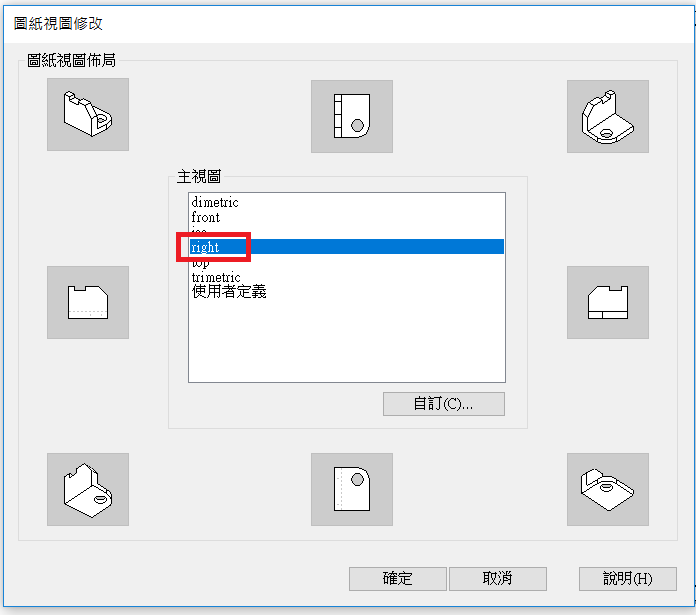

選擇修改視圖方向,例如下圖right (右試圖),完成後按確定。

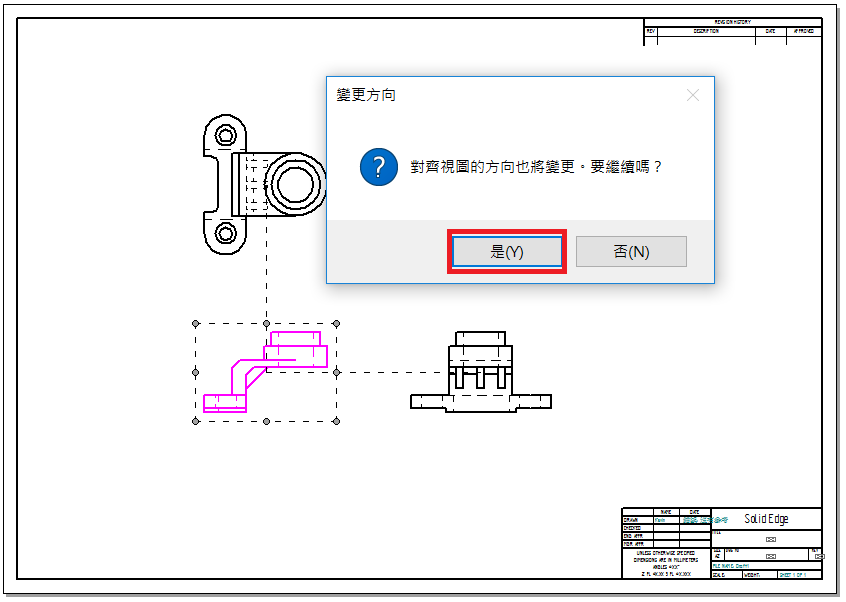

接著會跳出視窗,詢問是否要更換其他視圖方向。

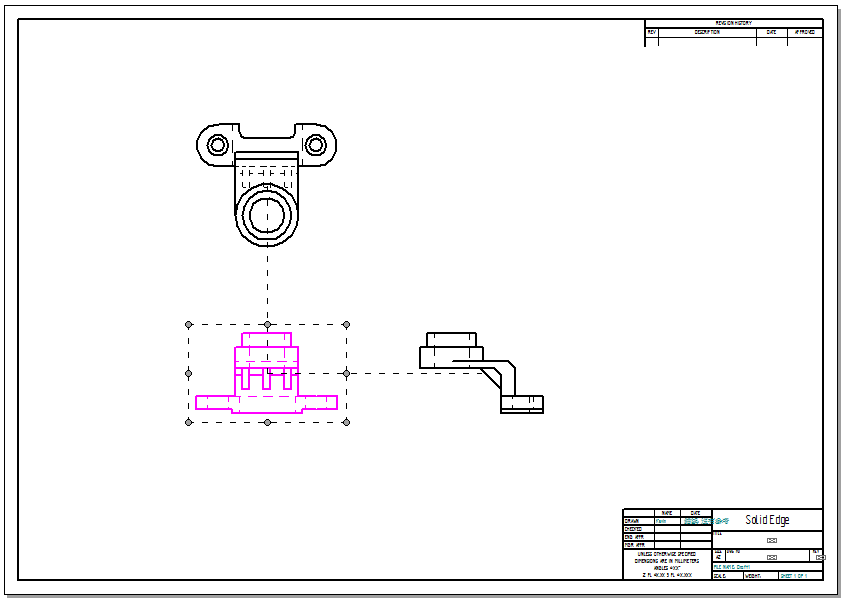

按下是後,其他視圖方向就會跟著一起變更了,真是太棒了呢!...(完)。

蔡安哲 Kevin_Tsai
