在 Solid Edge 工程圖環境中，當模型上存在「非垂直於所在面的孔」，也就是常見的斜孔時，若使用「註釋」→「選取符號和值」功能來標註孔數量，選用「數量 – 共面」可能無法正確辨識並顯示實際孔數。

這是因為斜孔的孔軸方向並非垂直於其所在面，系統在判斷孔群數量時，若以「共面」作為計算依據，可能無法正確對應相同方向或相同特徵的孔。

此時應改用「數量 – 平行」作為符號和值的設定，讓系統依據孔的平行方向進行判斷，才能正確呼應孔位置並顯示正確數量。

以下將說明「數量 – 共面」與「數量 – 平行」的差異，以及實際操作設定方式。

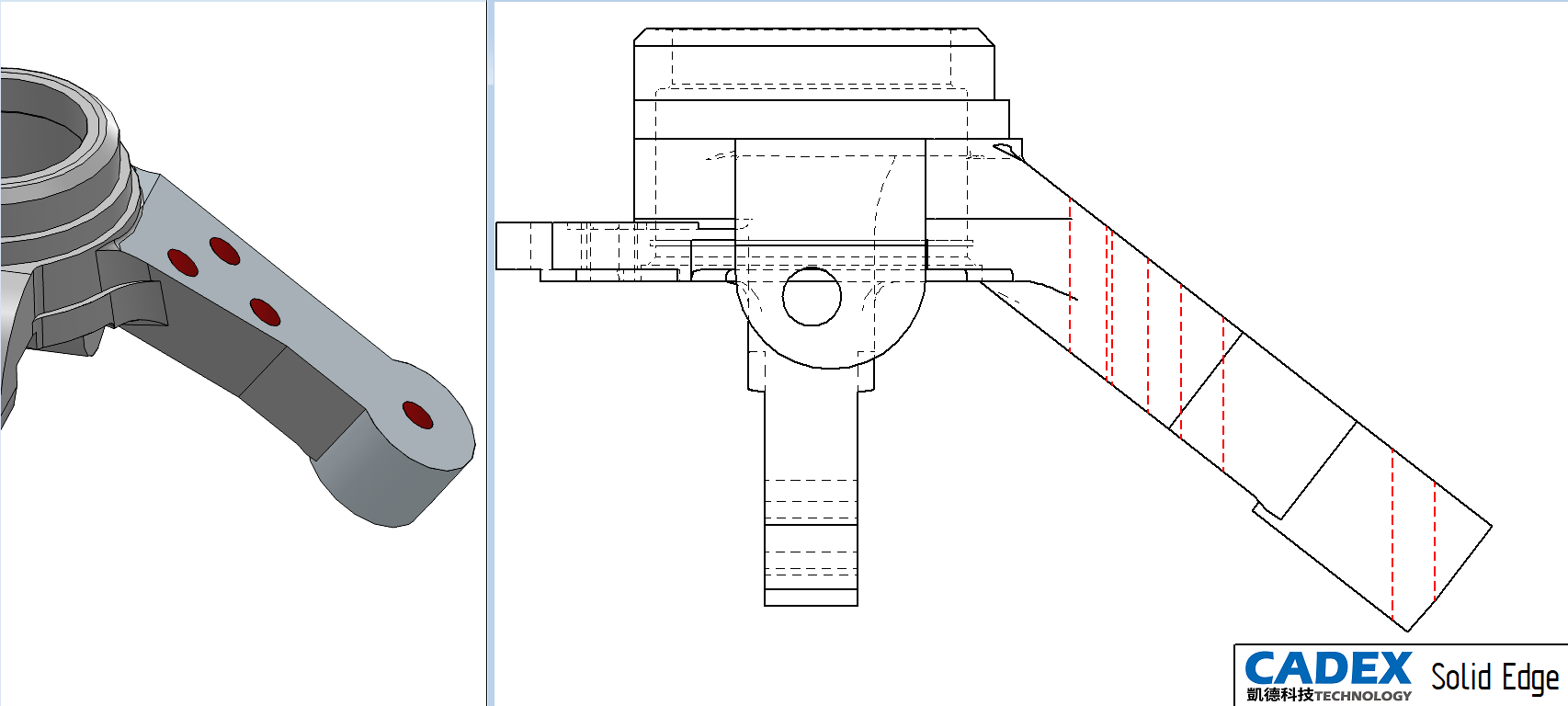

（圖示：含非垂直孔之模型特徵）

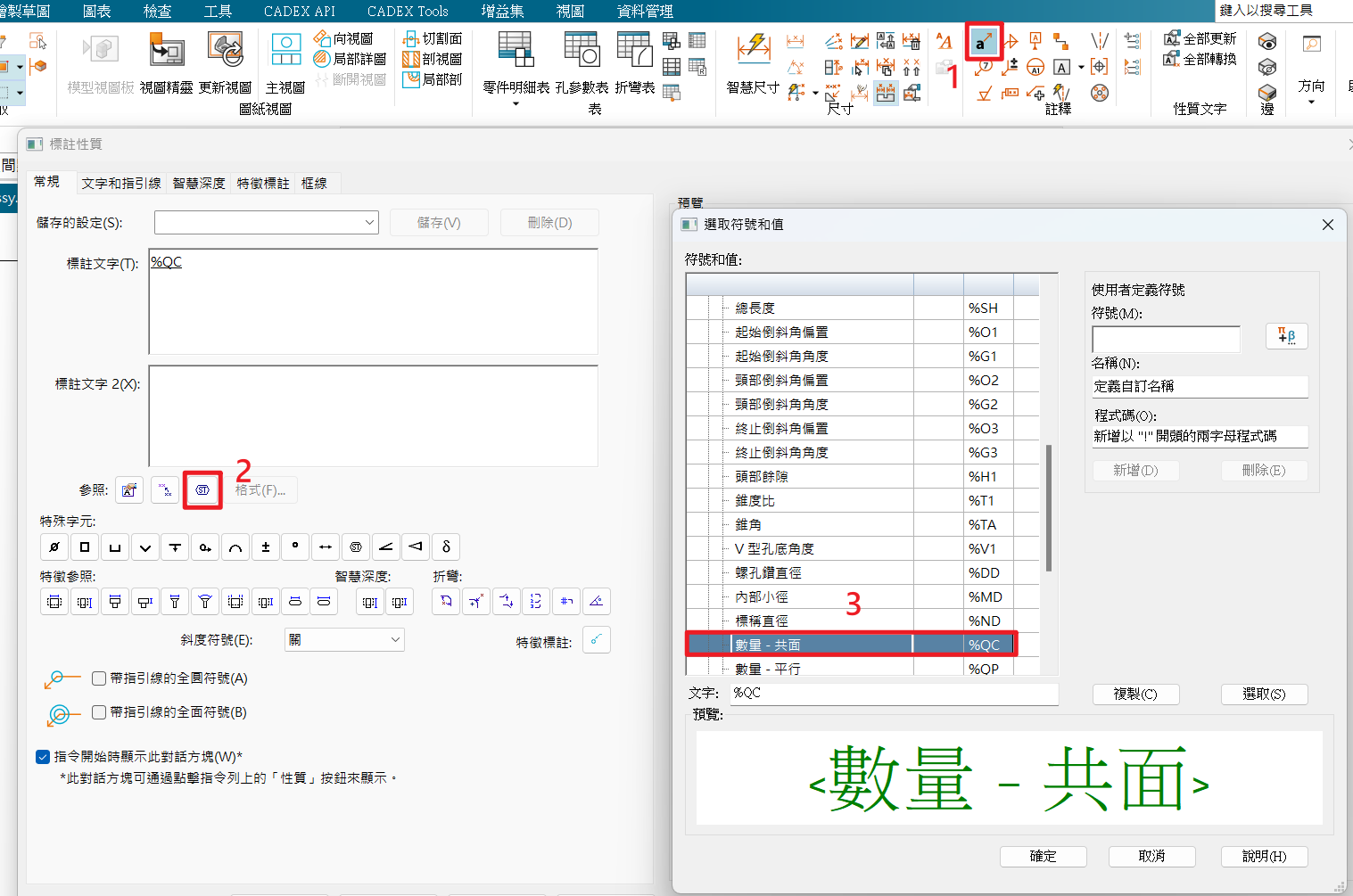

開啟工程圖後，點選「註釋」，並選擇「選取符號和值」→「數量 - 共面」。

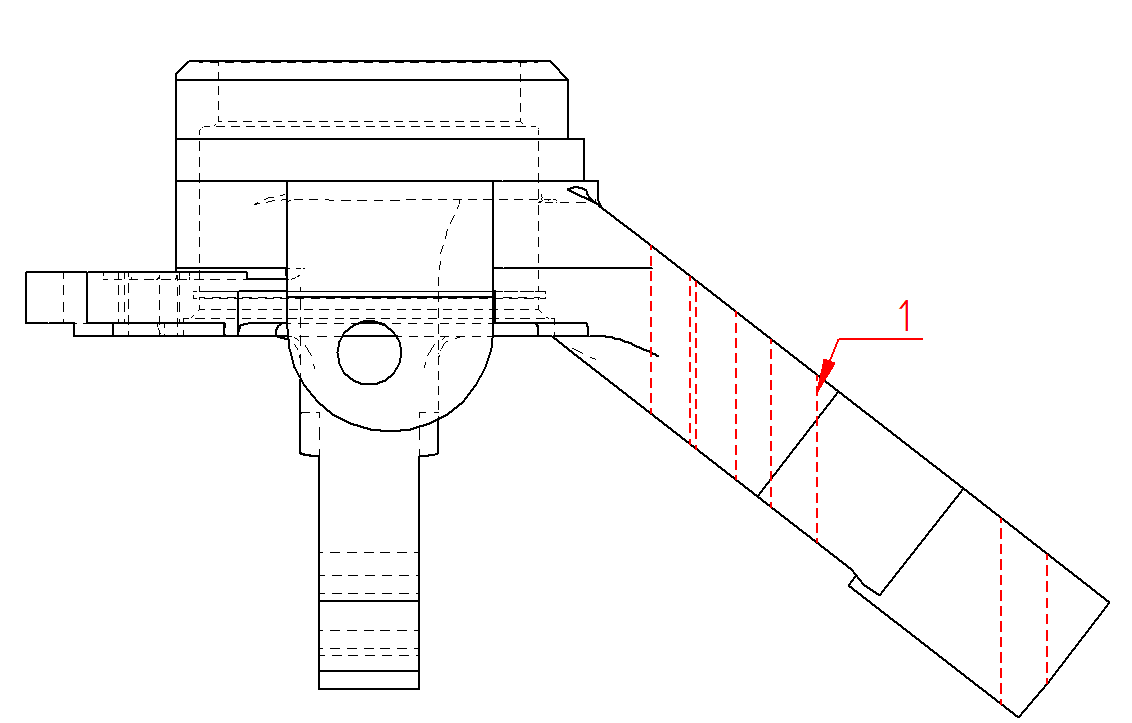

接著點選視圖上的孔特徵，會發現將無法正確顯示斜孔的數量。
（例如: 顯示為 1，而非實際孔數）。

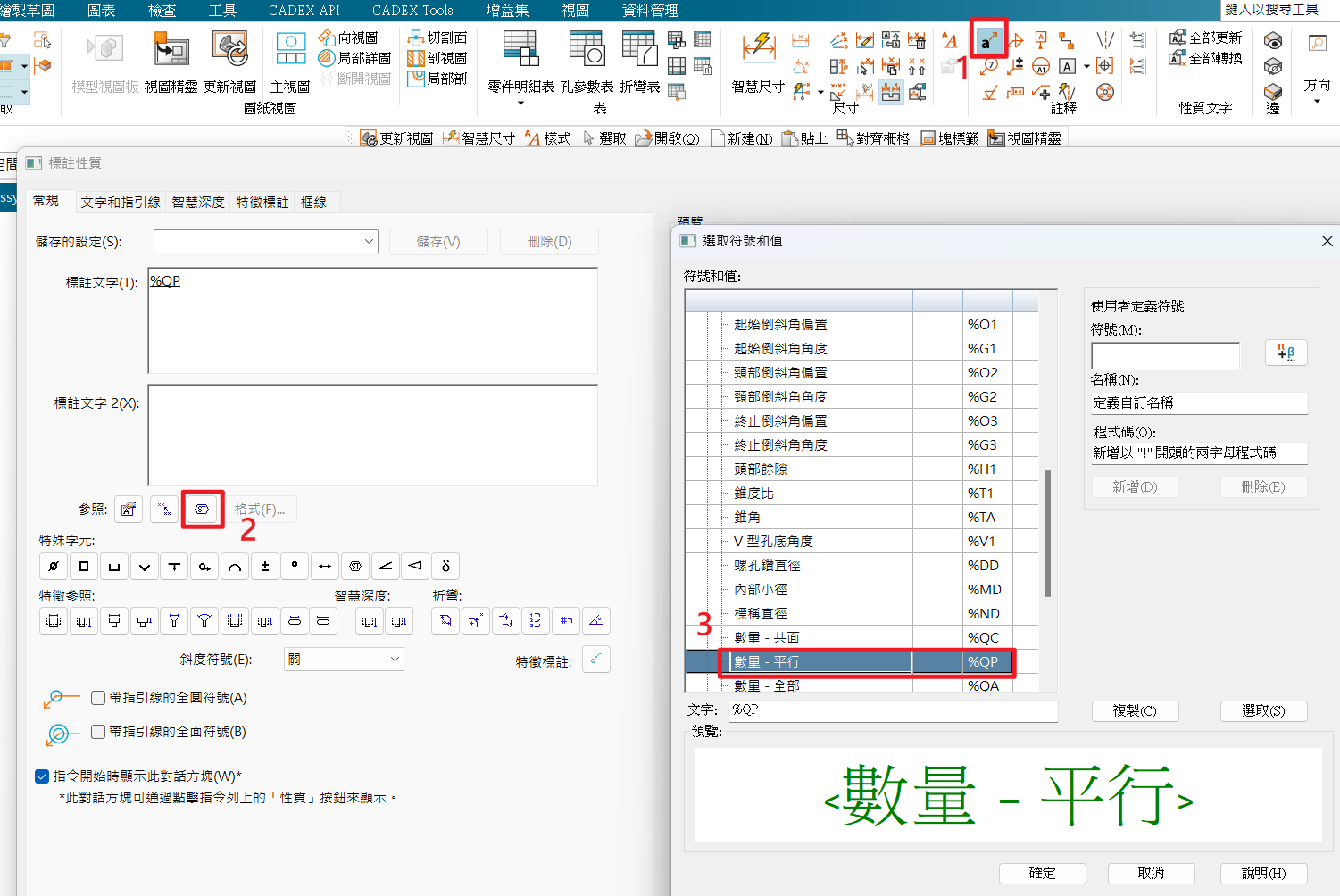

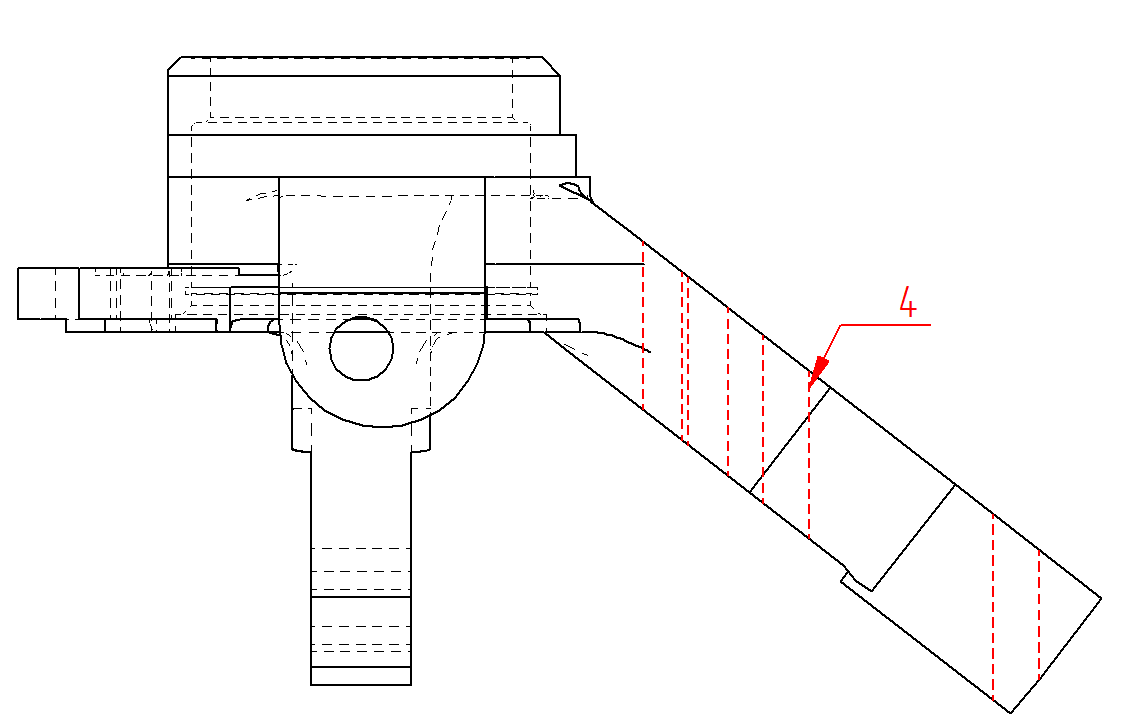

將符號和值改選為「數量 - 平行」後，系統即可正確辨識斜孔的平行方向，並正確顯示孔的數量。…(完成)

廖芳儀 Carrie Liao
