Solid Edge ST10 字首編輯功能啟動 – 2018/09/14

Posted by Monica
Category:

Q:在ST10工程圖編輯環境下,為了保持3D零件與工程圖尺寸關聯性,設定條件中軟體預設為限制修改,以致無法做字首及尺寸類型編輯與修改。

A:若能在預設環境下啟動字首與尺寸類型進行修改,可方便使用者快速直接使用字首標註、公差、符號等功能編修。

步驟1 步驟2 步驟3

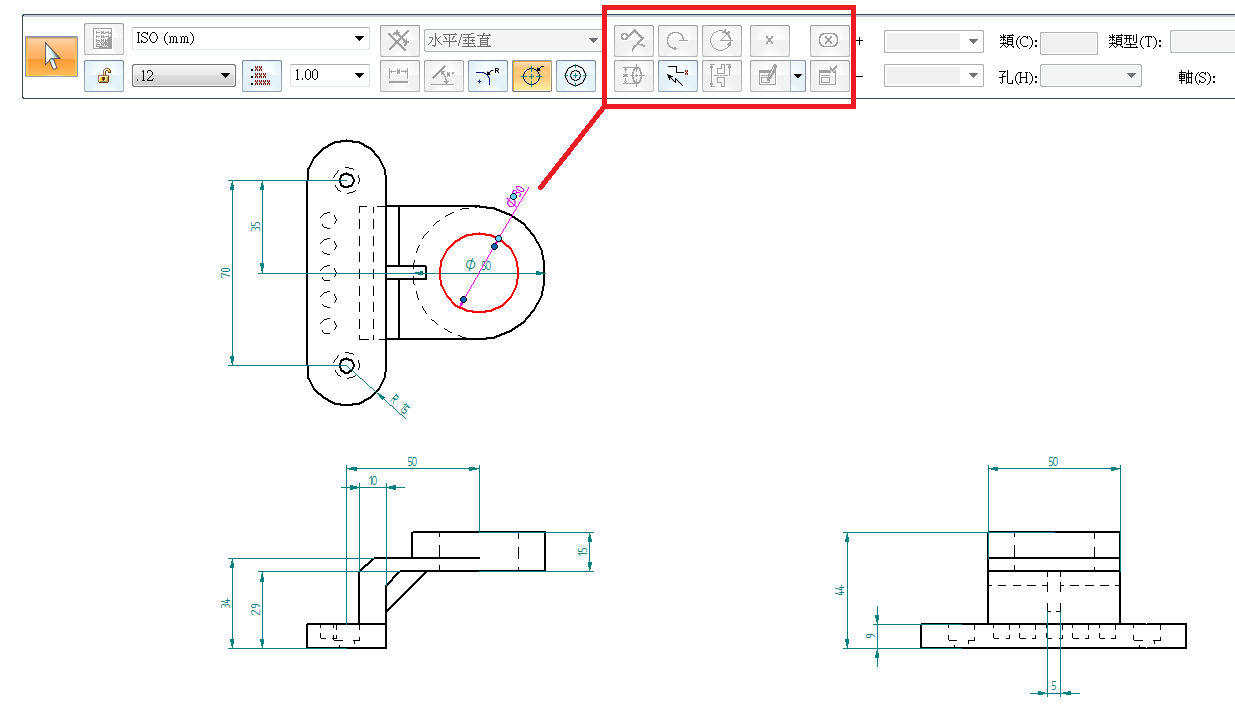

在工程圖環境下,將3D零件轉為三視圖後,取回標註尺寸後,明顯發現指令對話框中的字首與其他尺寸類型呈現反白狀態,無法使用編修。

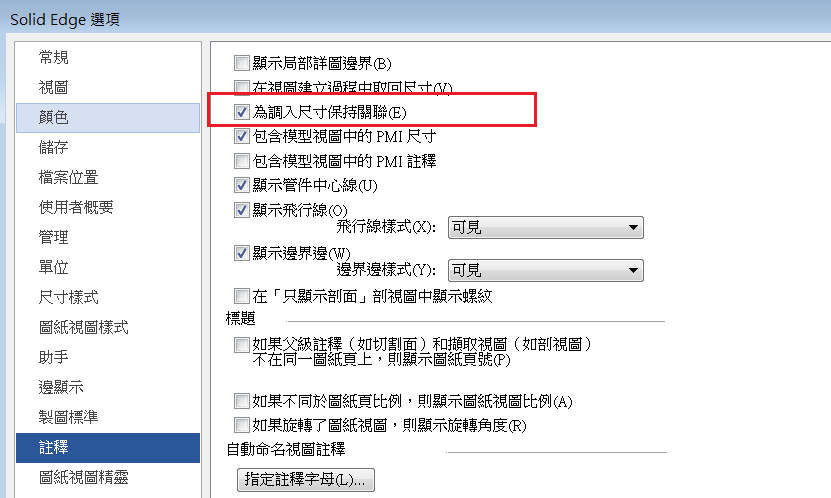

回到將”調入尺寸保持關聯 ”取消勾選,即可啟動字首與尺寸類型功能修改。

回到工程圖環境中,重新選取任一尺寸,此時字首與其他尺寸類型功能即可進行使用及編輯。

張栓豪 Vincent
