Teamcenter-Solid Edge離線作業_2-新增零組件 – 2018/12/07

Posted by Monica
Category:

在先前篇章中,介紹到 “離線作業",而在離線作業時,難免會遇到需要新建零件、組立件到原本的
檔案中,此時要怎處理?

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

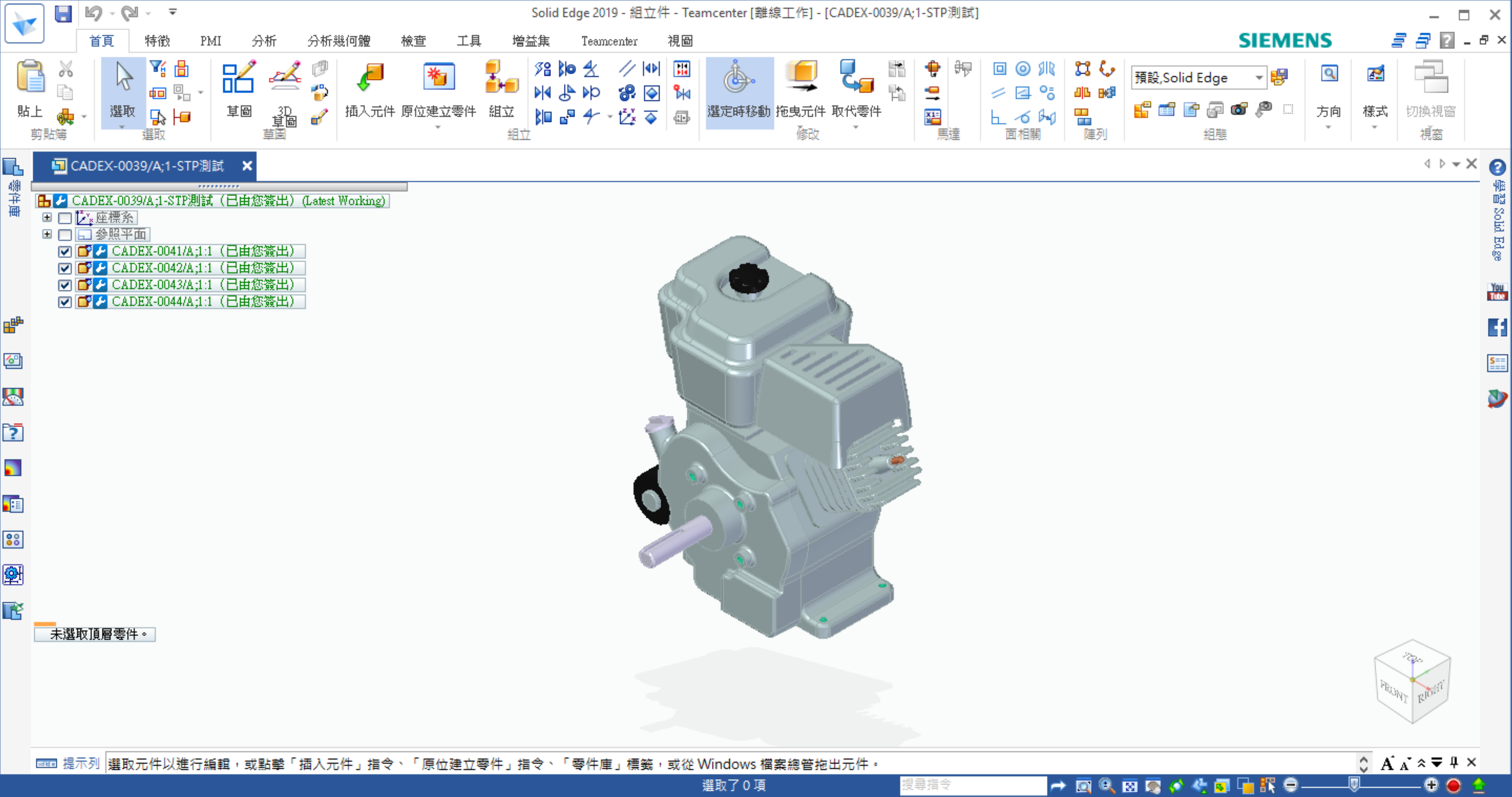

使用「離線作業」方式登入,並開啟欲新增零件的組件。

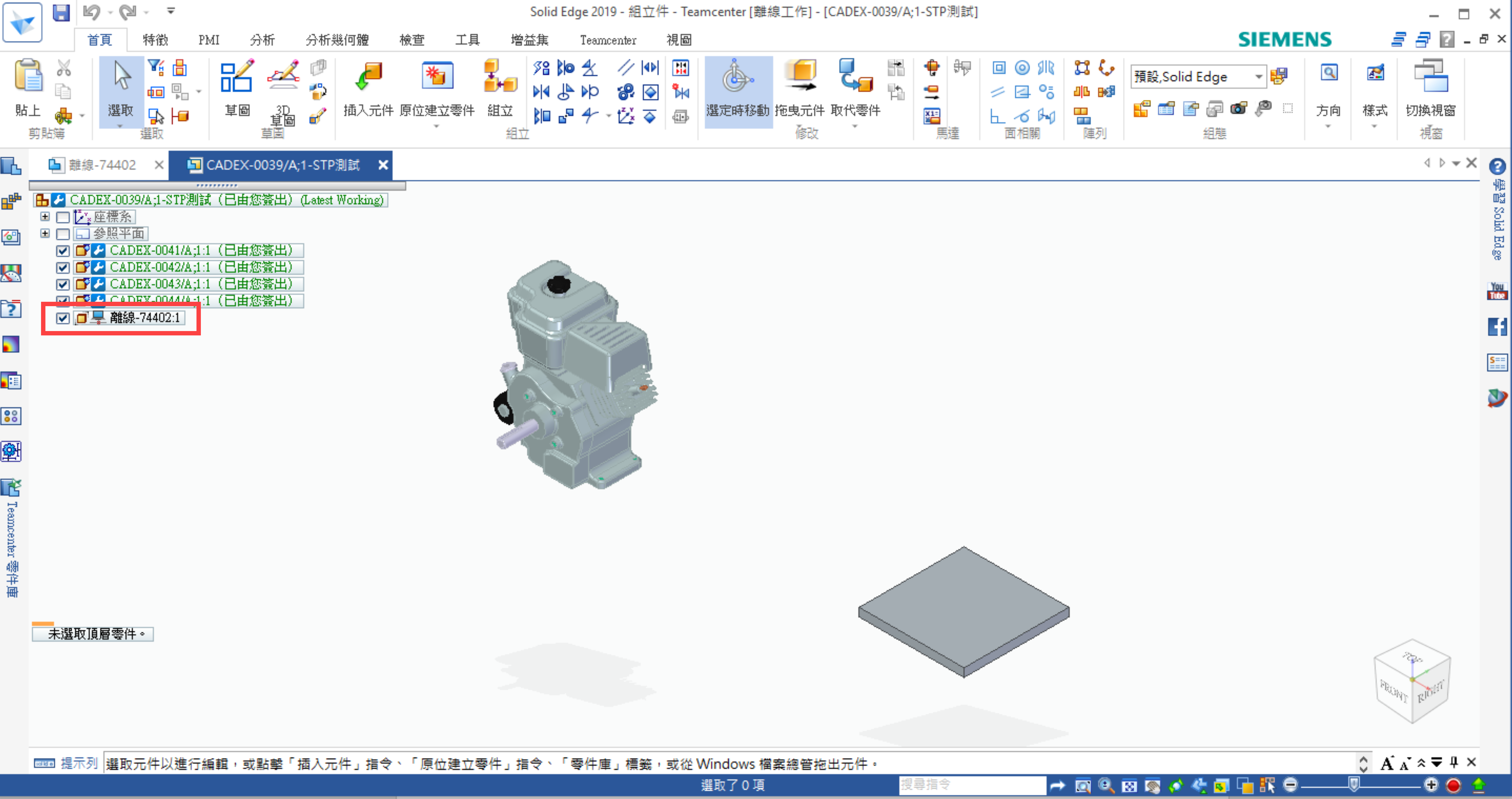

此時可以使用Solid Edge的「原位建立零件」功能繪製新的零件,繪製完儲存後,可看到 組件多了一個零件名稱為:離線-74402(紅框)

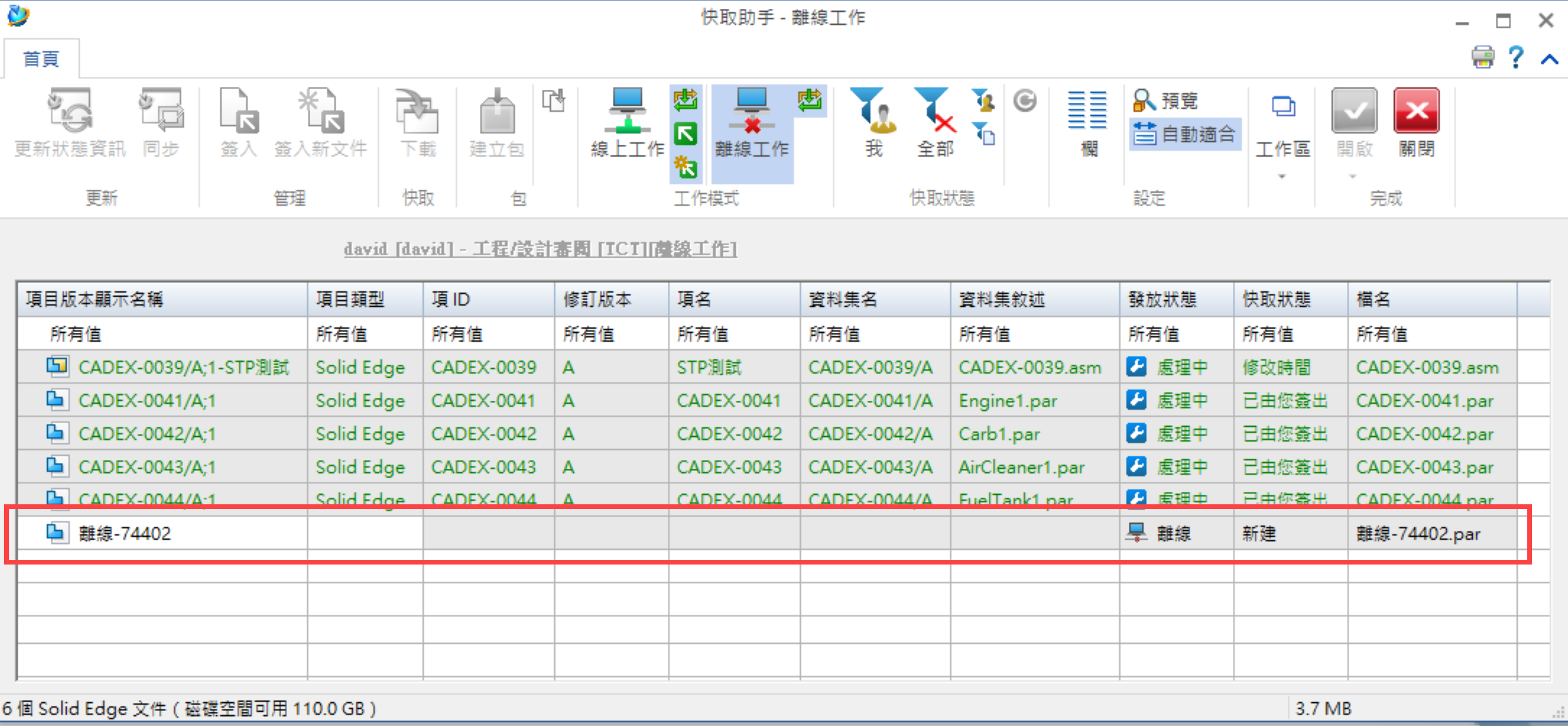

再開啟「快取助手」時,也會發現快取區多了此零件。

在確認組裝後,回到「線上工作模式」,這時會自動連結Teamcenter將方才離線建立的零件都上傳至Teamcenter。

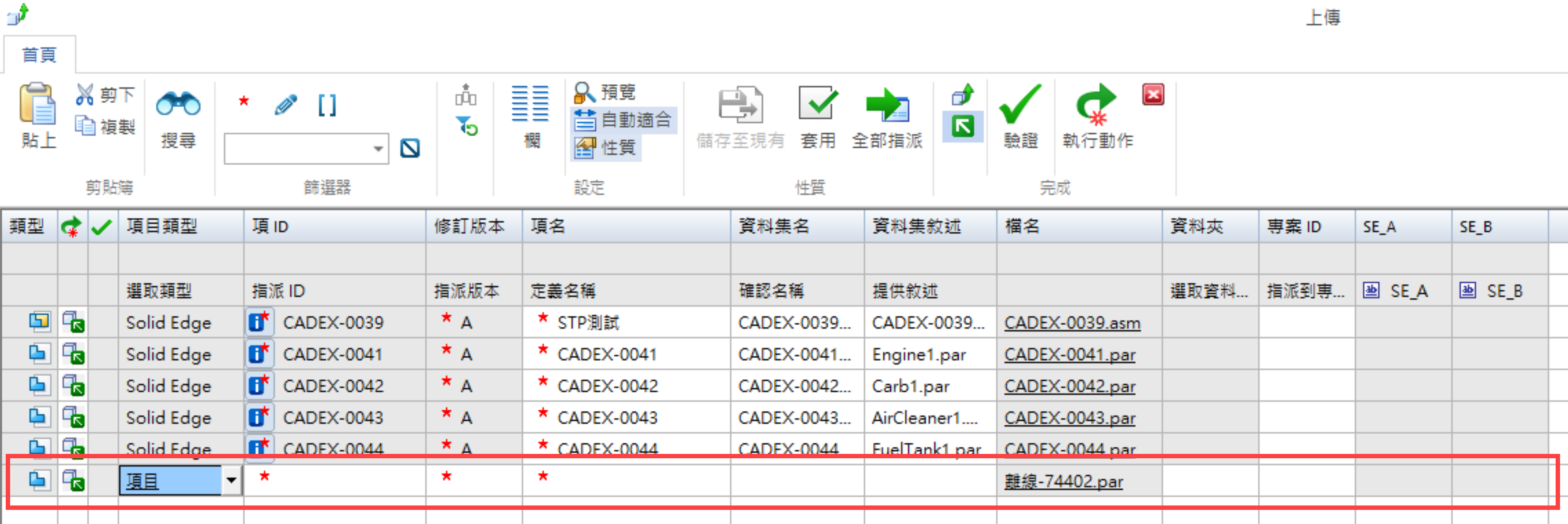

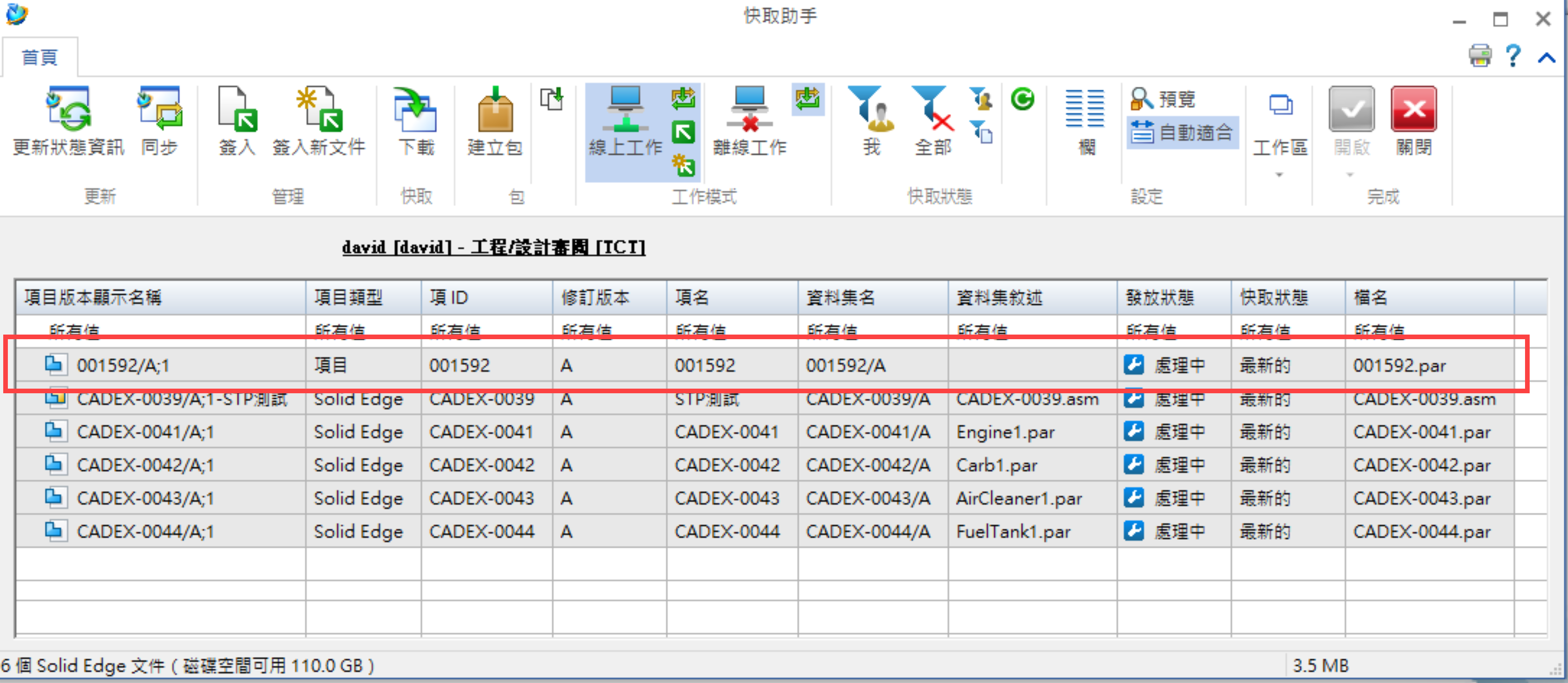

將檔案填寫完畢上傳至Teamcenter後,可以看到原本名稱為離線-74402的檔案已經領取了一個ID名稱(紅框)

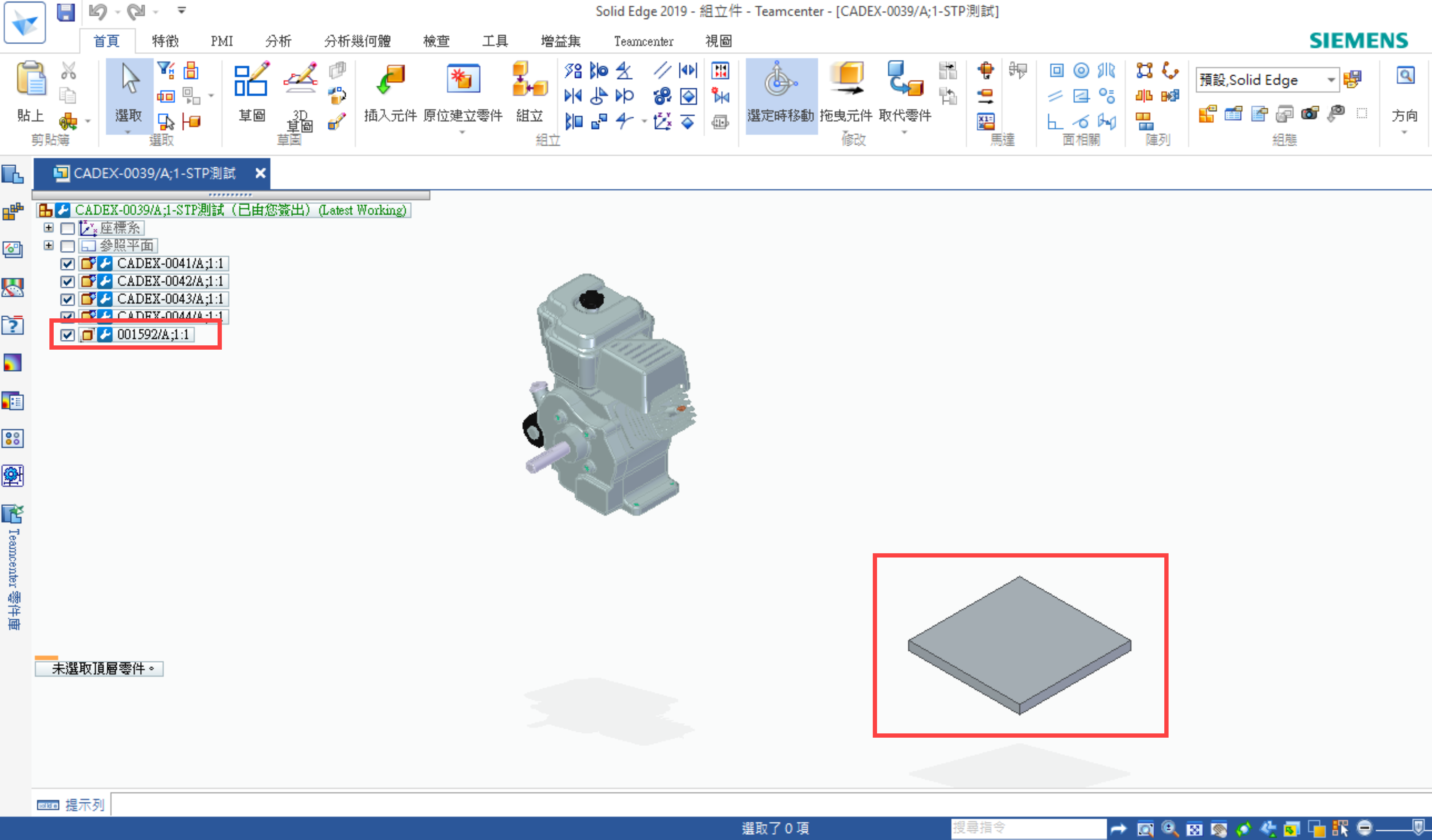

此時原本組立件就將此檔案加入了結構中… (完成)。

蔡仕恒 David Tsai
